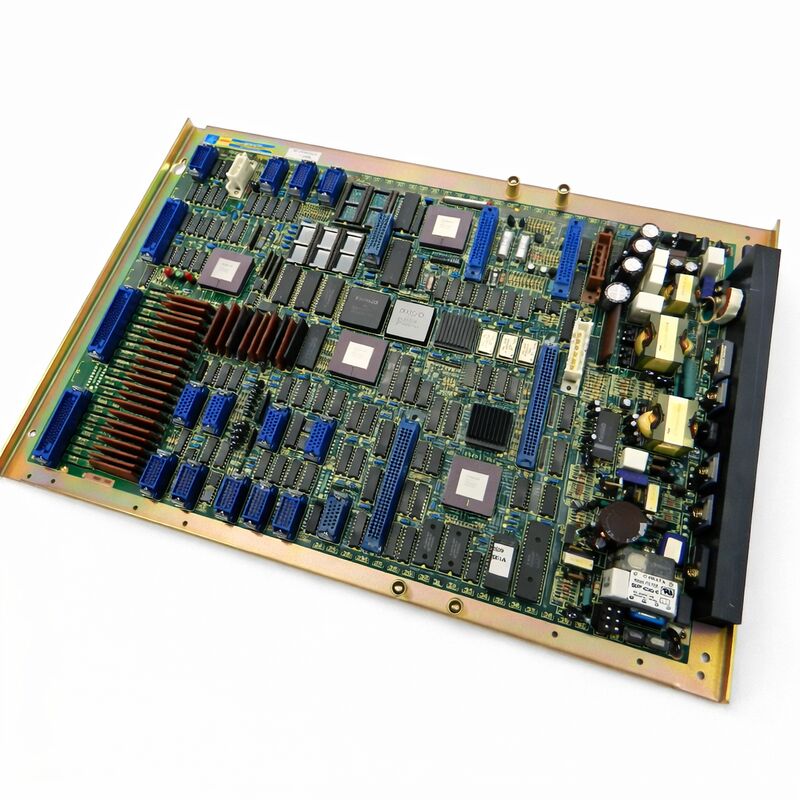

A16B-1010-0240 Fanuc মাদার বোর্ড A16B10100240 AI6B-IOIO-O24O

FANUC A16B-1010-0240 | F0-Mate Master PCB — সিস্টেম 10 / 11 / 12 এবং F0-Mate CNC, জাপান অরিজিন

পার্ট নম্বর: A16B-1010-0240

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্যের প্রকার: মাস্টার PCB (প্রধান CPU বোর্ড)

বোর্ড সিরিজ: A16B-1010

সামঞ্জস্যপূর্ণ সিস্টেম: FANUC সিস্টেম 10, 11, 12; F0-Mate CNC

অক্ষ নিয়ন্ত্রণ: 2 অক্ষ (ঐচ্ছিক অ্যাড-অন অক্ষ সম্প্রসারণ সহ)

সংক্ষিপ্ত বিবরণ

A16B-1010-0240 হল FANUC-এর F0-Mate CNC সিস্টেম এবং সংশ্লিষ্ট সিস্টেম 10, 11, এবং 12 কন্ট্রোলার প্ল্যাটফর্মের জন্য মাস্টার PCB — প্রধান CPU বোর্ড।

এটি প্রথম প্রজন্মের ডিজিটাল Mate সিরিজ মাস্টার বোর্ড: একটি কমপ্যাক্ট, স্বয়ংসম্পূর্ণ CNC ইউনিটের কেন্দ্রীয় বুদ্ধিমত্তা যা মেশিন টুলের বাজারের নিম্ন প্রান্তে ডিজাইন করা হয়েছে যেখানে খরচ এবং সরলতা নির্ভরযোগ্য ডিজিটাল পারফরম্যান্সের পাশাপাশি গুরুত্বপূর্ণ ছিল।

F0-Mate উপাধি এটিকে একটি সম্পূর্ণ ডিজিটাল CNC সিস্টেম হিসাবে চিহ্নিত করে।

0-A এবং পরবর্তী 0-C সিরিজের কন্ট্রোলারগুলির বিপরীতে যা পৃথক ফাংশন বোর্ড সহ একটি মডুলার র‍্যাক-ভিত্তিক আর্কিটেকচার ব্যবহার করত, F0-Mate প্রয়োজনীয় CNC ফাংশনগুলিকে একটি একক মাস্টার বোর্ডে কেন্দ্রীভূত করেছিল।

এই বোর্ডে প্রধান CPU, দুই-অক্ষ ডিজিটাল নিয়ন্ত্রণের জন্য সার্ভো ইন্টারফেস, মেশিন সংযোগের জন্য I/O বিভাগ, একটি বিল্ট-ইন পাওয়ার সাপ্লাই ইউনিট এবং এই কন্ট্রোলারগুলিতে ব্যবহৃত PC ক্যাসেট স্টোরেজ সিস্টেমের জন্য সমর্থন রয়েছে, যা বড় 0-সিরিজ মেশিনগুলিতে পাওয়া PMC-L ল্যাডার ইউনিটের পরিবর্তে ব্যবহৃত হত।

বোর্ডটি একটি বেসিক মনোক্রোম গ্রাফিক্স ডিসপ্লে চালায় — এটি যে মেশিন টুলের অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছিল তার জন্য পর্যাপ্ত।

এই অ্যাপ্লিকেশনগুলি সাধারণত ছোট টার্নিং সেন্টার এবং কমপ্যাক্ট মেশিনিং সেন্টার ছিল যেখানে অক্ষের সংখ্যা কম ছিল, প্রোগ্রামের জটিলতা মাঝারি ছিল এবং অগ্রাধিকার ছিল সাশ্রয়ী মূল্যে নির্ভরযোগ্য ডিজিটাল CNC পারফরম্যান্স। F0-Mate এটি অর্জন করেছে।

এটি একটি কমপ্যাক্ট প্যাকেজে একটি সম্পূর্ণ, কার্যকরী ডিজিটাল CNC ছিল।

এই সিস্টেমগুলির অনেকগুলি আজ তাদের ডিজাইন করা মেশিনগুলিতে উৎপাদনশীল পরিষেবাতে রয়েছে।

মূল স্পেসিফিকেশন

প্রসঙ্গক্রমে F0-Mate

FANUC-এর 0-সিরিজ CNC প্ল্যাটফর্ম তার যুগের অন্যতম বাণিজ্যিক সফল CNC পণ্য লাইন ছিল। সম্পূর্ণ 0-সিরিজ কন্ট্রোলার — 0-A, 0-B, 0-C — বিশ্বব্যাপী উৎপাদন শিল্প জুড়ে মেশিনিং সেন্টার এবং টার্নিং সেন্টার চালিত করেছে।

Mate ভ্যারিয়েন্টগুলি একটি গুরুত্বপূর্ণ বাজার বিভাগের জন্য FANUC-এর উত্তর ছিল: মেশিন নির্মাতারা যারা একটি আসল FANUC ডিজিটাল CNC চেয়েছিলেন কিন্তু সম্পূর্ণ 0-সিরিজ তাদের কমপ্যাক্ট মেশিন ডিজাইনের জন্য খুব ব্যয়বহুল বা খুব বড় বলে মনে করেছিলেন।

F0-Mate 0-সিরিজ অভিজ্ঞতার মূল অংশ সরবরাহ করেছে — ডিজিটাল সার্ভো নিয়ন্ত্রণ, পরিচিত FANUC প্রোগ্রামিং পরিবেশ, স্ট্যান্ডার্ড G-কোড কার্যকারিতা — একটি ফর্ম ফ্যাক্টর এবং দামে যা ছোট মেশিনগুলির জন্য উপযুক্ত ছিল।

বোর্ডের বিল্ট-ইন পাওয়ার সাপ্লাই একটি পৃথক PSU মডিউলের প্রয়োজনীয়তা দূর করেছে। বিল্ট-ইন I/O বেসিক মেশিন সংযোগের জন্য পৃথক I/O বোর্ডের প্রয়োজনীয়তা দূর করেছে।

দুই-অক্ষ নিয়ন্ত্রণ স্ট্যান্ডার্ড ছিল, মেশিন প্রয়োজন হলে 1810-0010 অ্যাড-অন বোর্ডের মাধ্যমে তৃতীয় অক্ষ যোগ করার বিকল্প সহ।

PC ক্যাসেট স্টোরেজ এই প্রজন্মের একটি সংজ্ঞায়িত বৈশিষ্ট্য ছিল। পার্ট প্রোগ্রামগুলি ক্যাসেট টেপে সংরক্ষণ করা হত যা কন্ট্রোলারে লোড করা যেত।

এটি এই শ্রেণীর মেশিনের জন্য সেই যুগের স্বীকৃত স্টোরেজ প্রযুক্তি ছিল।

মাস্টার বোর্ডের ভূমিকা

F0-Mate CNC-এর প্রতিটি ফাংশন এই মাস্টার বোর্ডের মাধ্যমে যায়। যখন মেশিন অপারেটর MDI কীবোর্ডে একটি কমান্ড ইনপুট করে, তখন মাস্টার বোর্ড এটি প্রক্রিয়া করে। যখন CNC একটি কাটিং পাথ ইন্টারপোলেট করে, তখন মাস্টার বোর্ড অক্ষের অবস্থানগুলি গণনা করে।

যখন PMC লজিক মেশিন ইনপুট পড়ে এবং মেশিন আউটপুট চালায়, তখন সেই I/O লেনদেনগুলি এই বোর্ডের I/O বিভাগের মাধ্যমে যায়।

যখন ডিসপ্লে প্রোগ্রাম কন্টেন্ট বা অক্ষের অবস্থান দেখায়, তখন গ্রাফিক্স জেনারেশন এই বোর্ডে ঘটে।

ফাংশনগুলির এই কেন্দ্রীকরণ মানে একটি ব্যর্থ মাস্টার বোর্ড মেশিনকে সম্পূর্ণভাবে বন্ধ করে দেয়।

মাস্টার বোর্ড ব্যর্থ হলে কোনও আংশিক অপারেশন সম্ভব নয় — অন্য কোনও বোর্ড এর কোনও ফাংশন গ্রহণ করে না।

বোর্ড মেরামত বা প্রতিস্থাপন না হওয়া পর্যন্ত মেশিন ডাউন থাকে।

একটি সন্দেহজনক মাস্টার বোর্ড ত্রুটি সহ একটি F0-Mate-এর জন্য ডায়াগনস্টিক পদ্ধতি সহজ কারণগুলি বাদ দিয়ে শুরু হয়।

বোর্ডের মধ্যে একটি পাওয়ার সাপ্লাই ত্রুটি একটি অন্ধকার ডিসপ্লে এবং কোনও মেশিন প্রতিক্রিয়া তৈরি করে — তবে এটি একটি বাহ্যিক পাওয়ার সমস্যাও হতে পারে।

একটি CPU ত্রুটি সাধারণত পাওয়ার-অন-এ একটি অ্যালার্ম তৈরি করে যা কন্ট্রোলার সাফ করতে পারে না।

একটি সার্ভো ইন্টারফেস ত্রুটি যান্ত্রিক কারণ ছাড়াই স্টার্টআপে সার্ভো অ্যালার্ম তৈরি করে।

যদি কোনও অ্যালার্ম প্রদর্শিত হয় তবে অ্যালার্ম কোড পড়া প্রথম ডায়াগনস্টিক পদক্ষেপ।

লিগ্যাসি সিস্টেমের মেরামত এবং রক্ষণাবেক্ষণ

A16B-1010-0240 একটি লিগ্যাসি পণ্য। FANUC দীর্ঘকাল ধরে মূল উৎপাদন বন্ধ করে দিয়েছে।

তবে, এটি ব্যবহারকারী মেশিনগুলি প্রায়শই উৎপাদনশীল থাকে।

একটি F0-Mate কন্ট্রোলার সহ একটি ভালভাবে রক্ষণাবেক্ষণ করা ছোট টার্নিং সেন্টার কয়েক দশক ধরে নির্ভরযোগ্যভাবে চলতে পারে — যান্ত্রিক উপাদানগুলি ইলেকট্রনিক্সের চেয়ে পরিষেবা জীবনে অনেক বেশি স্থায়ী হয়, যদি ইলেকট্রনিক্স রক্ষণাবেক্ষণ করা হয়।

এই কন্ট্রোলার সহ একটি মেশিনের রক্ষণাবেক্ষণ মানে প্রতিস্থাপন বোর্ডের অ্যাক্সেস বজায় রাখা।

আফটারমার্কেট সাপ্লাই চেইন — পরীক্ষিত সারপ্লাস বোর্ড, পেশাদারভাবে মেরামত করা আসল বোর্ড এবং CNC পরিষেবা বিশেষজ্ঞদের দ্বারা প্রদত্ত এক্সচেঞ্জ পরিষেবা — এই মেশিনগুলিকে সমর্থন করে।

একটি বোর্ড-লেভেল মেরামত পরিষেবা প্রায়শই একটি পরীক্ষিত প্রতিস্থাপন ইউনিটের দামের চেয়ে অনেক কম খরচে একটি ব্যর্থ A16B-1010-0240 পুনরুদ্ধার করতে পারে, যা সময় থাকলে মেরামতের একটি কার্যকর প্রথম বিকল্প করে তোলে।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন 1: F0-Mate কন্ট্রোলার একটি ফাঁকা স্ক্রিন দেখায় এবং কোনও ইনপুটে কোনও প্রতিক্রিয়া দেয় না। মেশিনে অন্য কোনও অ্যালার্ম নেই। সম্ভাব্য কারণ কী?

কোনও কন্ট্রোলার প্রতিক্রিয়া ছাড়াই একটি ফাঁকা স্ক্রিন সাধারণত মাস্টার বোর্ডের অভ্যন্তরীণ পাওয়ার সাপ্লাইয়ের ক্ষতি বা একটি মারাত্মক CPU ত্রুটি নির্দেশ করে যা স্টার্টআপ সিকোয়েন্স চলতে বাধা দেয়। প্রথমে নিশ্চিত করুন যে কন্ট্রোলারে বাহ্যিক সাপ্লাই ভোল্টেজ সঠিক।

যদি বাহ্যিক সাপ্লাই সঠিক বলে নিশ্চিত করা হয়, তবে বোর্ডের অভ্যন্তরীণ পাওয়ার সাপ্লাই সার্কিট সম্ভবত ব্যর্থ হয়েছে।

কোনও ফিউজ উড়ে গেছে বা দৃশ্যমানভাবে ক্ষতিগ্রস্ত উপাদানগুলির জন্য বোর্ডটি পরিদর্শন করুন। বোর্ড মেরামত বা প্রতিস্থাপন হল পরবর্তী উপযুক্ত পদক্ষেপ।

প্রশ্ন 2: মেশিন চলে কিন্তু ডিসপ্লেতে শুধুমাত্র আংশিক বিষয়বস্তু দেখা যায় — কিছু অংশ সঠিক এবং অন্যগুলি বিকৃত। অন্যথায় CNC স্বাভাবিকভাবে কাজ করে। এটি কি মাস্টার বোর্ড?

অন্যথায় স্বাভাবিক মেশিন অপারেশন সহ ডিসপ্লে বিকৃতি মাস্টার বোর্ডের গ্রাফিক্স বিভাগকে নির্দেশ করে, CPU বা সার্ভো কন্ট্রোল সার্কিটকে নয়।

CPU কার্যকরী (মেশিন চলে), কিন্তু গ্রাফিক্স জেনারেশন সার্কিটে একটি উপাদান ক্ষতিগ্রস্ত হয়েছে।

এই ধরণের ত্রুটি প্রায়শই এই বোর্ড সিরিজের সাথে পরিচিত একজন বিশেষজ্ঞ দ্বারা কম্পোনেন্ট স্তরে মেরামতযোগ্য।

প্রশ্ন 3: F0-Mate পাওয়ার-অন-এ প্রতিবার অক্ষ 1-এ একটি স্থায়ী সার্ভো অ্যালার্ম দেখায়, কোনও গতি কমান্ড করার আগে। সার্ভো মোটর এবং কেবলগুলি ভাল পরীক্ষা করে। মাস্টার বোর্ডে কী তদন্ত করা উচিত?

নিশ্চিত করা বাহ্যিক উপাদানগুলি ভাল সহ পাওয়ার-অন-এ একটি স্থায়ী সার্ভো অ্যালার্ম মাস্টার বোর্ডে সার্ভো ইন্টারফেস সার্কিটকে নির্দেশ করে।

বোর্ডের সার্ভো LSI বা ইন্টারফেস সার্কিট তার ইনিশিয়ালাইজেশন সম্পন্ন করছে না।

এটি একটি বোর্ড-লেভেল ত্রুটি। এটি উপসংহারে আসার আগে, নিশ্চিত করুন যে অক্ষ ইন্টারফেস কেবল সংযোগকারীটি বোর্ডে পরিষ্কার এবং সম্পূর্ণরূপে বসে আছে।

যদি সংযোগকারীটি ভাল বলে নিশ্চিত করা হয়, তবে বোর্ডের সার্ভো ইন্টারফেস সার্কিটের মনোযোগ প্রয়োজন।

প্রশ্ন 4: একটি প্রতিস্থাপন A16B-1010-0240 সংগ্রহ করা হয়েছে। ইনস্টলেশনের আগে, কোন ডেটা প্রস্তুত করা উচিত?

F0-Mate কন্ট্রোলারের প্যারামিটার — অক্ষ প্যারামিটার, I/O অ্যাসাইনমেন্ট, ফিড সীমা, মেশিন ধ্রুবক — কন্ট্রোলারে সংরক্ষণ করা হয়।

একটি প্রতিস্থাপন বোর্ড ইনস্টল করার সময়, এই প্যারামিটারগুলি পুনরুদ্ধার করতে হবে।

যদি মূল কন্ট্রোলার থেকে একটি প্যারামিটার ব্যাকআপ নেওয়া হয় (ক্যাসেট টেপে, RS-232 ইন্টারফেসের মাধ্যমে, বা উপলব্ধ কোনও ব্যাকআপ পদ্ধতির মাধ্যমে), সেই ব্যাকআপের প্রয়োজন হবে।

প্যারামিটার ব্যাকআপ, পার্ট প্রোগ্রাম ব্যাকআপ প্রস্তুত করুন এবং বোর্ড প্রতিস্থাপন শুরু করার আগে এই মেশিনের জন্য সঠিক সিস্টেম সফ্টওয়্যার সংস্করণ নিশ্চিত করুন।

প্রশ্ন 5: F0-Mate-এর PC ক্যাসেট ড্রাইভও ব্যর্থ হয়েছে। ক্যাসেট ড্রাইভ ছাড়াই মেশিন চালানো কি এখনও সম্ভব?

F0-Mate-এ পার্ট প্রোগ্রামগুলি সাধারণত ক্যাসেট থেকে লোড করা হয় বা MDI কীবোর্ডে সরাসরি প্রবেশ করানো হয়।

যদি ক্যাসেট ড্রাইভ ব্যর্থ হয়, তবে প্রোগ্রামগুলি এখনও MDI কীবোর্ডে প্রবেশ করানো যেতে পারে — এটি ছোট প্রোগ্রামগুলির জন্য ব্যবহারিক।

দীর্ঘ প্রোগ্রামগুলির জন্য, যদি কন্ট্রোলারের সফ্টওয়্যার এবং মেশিনের কনফিগারেশন এটি সমর্থন করে তবে RS-232 সিরিয়াল পোর্টের মাধ্যমে একটি DNC ইন্টারফেস একটি বিকল্প হতে পারে।

এই নির্দিষ্ট কন্ট্রোলার সংস্করণের RS-232 DNC ক্ষমতা সম্পর্কে F0-Mate সংযোগ ম্যানুয়ালটি দেখুন।
