সিএনসি সার্কিট বোর্ড
>
|
| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A16B-1010-0170 |

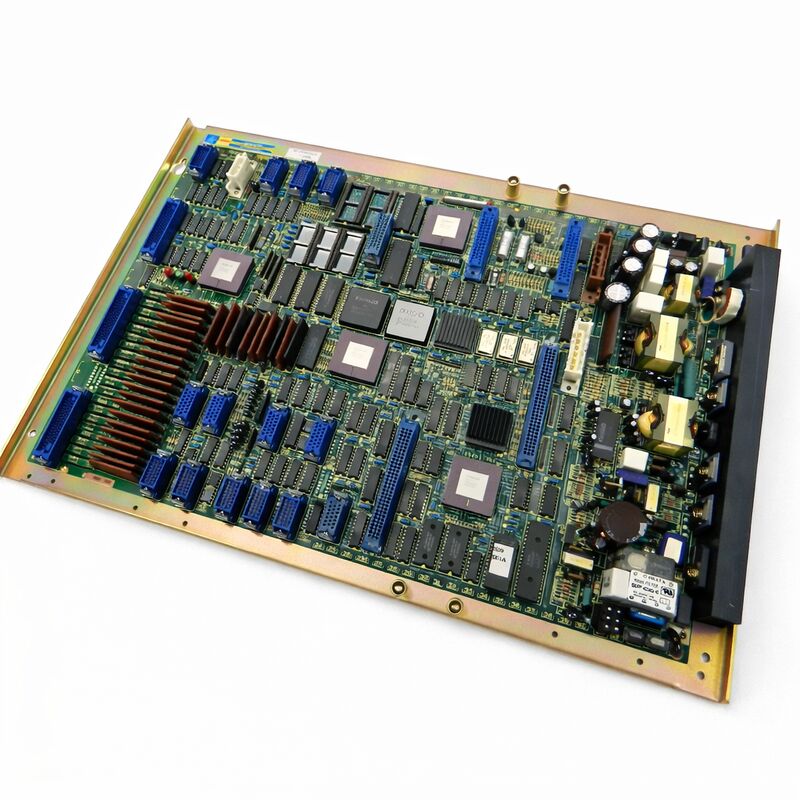

পার্ট নম্বর: A16B-1010-0170
প্রস্তুতকারক: FANUC Corporation (Japan)
পণ্যের প্রকার: মাস্টার পিসিবি / প্রধান কন্ট্রোল বোর্ড
নামকরণ: 0TE মাস্টার পিসিবি
অবস্থা: প্রস্তুতকারকের দ্বারা বন্ধ
A16B-1010-0170 হল FANUC Series 0TE CNC কন্ট্রোল সিস্টেমের জন্য মাস্টার পিসিবি। FANUC-এর Series 0 আর্কিটেকচারে, মাস্টার পিসিবি হল কেন্দ্রীয় বোর্ড — যে বোর্ড সমস্ত CNC ফাংশন সমন্বয় করে।
অক্ষ নিয়ন্ত্রণ, স্পিন্ডল কমান্ড, পিএমসি এক্সিকিউশন, অপারেটর ইন্টারফেস এবং আই/ও ব্যবস্থাপনা এই বোর্ডের মাধ্যমে প্রবাহিত হয় বা এখান থেকে শুরু হয়। মাস্টার পিসিবি ব্যর্থ হলে, সিএনসি সম্পূর্ণভাবে ব্যর্থ হয়। কন্ট্রোলারের অন্য কোনো বোর্ড একই গুরুত্ব বহন করে না।
A16B-1010 সিরিজ FANUC-এর Series 0 CNC প্রজন্মের জন্য মাস্টার পিসিবি পরিবারকে অন্তর্ভুক্ত করে। বিভিন্ন সাফিক্স নম্বর একই প্রজন্মের অন্যান্য মডেলের জন্য বোর্ডগুলির সাথে বিনিময়যোগ্য নয়, এমনকি যেগুলি দেখতে একই রকম হলেও।
-0170 হল 0TE ভ্যারিয়েন্ট। এটি একই প্রজন্মের অন্যান্য মডেলের জন্য বোর্ডগুলির সাথে বিনিময়যোগ্য নয়, এমনকি যেগুলি দেখতে একই রকম হলেও।
এই বোর্ডটি প্রস্তুতকারকের দ্বারা বন্ধ করে দেওয়া হয়েছে। FANUC এটি আর তৈরি করে না।
Series 0TE কন্ট্রোল চালিত মেশিনগুলির ইনস্টল করা বেস হল এই অংশের জন্য একমাত্র চাহিদা — এবং সেই চাহিদা বাস্তব। এই মেশিনগুলি এখনও টার্নিং সেন্টার, ইডিএম সরঞ্জাম এবং অন্যান্য অ্যাপ্লিকেশনগুলিতে উৎপাদনে রয়েছে যেখানে Series 0TE ব্যাপকভাবে ব্যবহৃত হয়েছিল।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | A16B-1010-0170 |
| প্রস্তুতকারক | FANUC Corporation |
| পণ্যের প্রকার | মাস্টার পিসিবি / প্রধান কন্ট্রোল বোর্ড |
| নামকরণ | 0TE মাস্টার পিসিবি |
| বোর্ড সিরিজ | A16B-1010 |
| সামঞ্জস্যপূর্ণ সিস্টেম | FANUC Series 0TE CNC |
| উৎপাদন অবস্থা | প্রস্তুতকারকের দ্বারা বন্ধ |
| উৎপত্তি | জাপান |
| পরিচালন তাপমাত্রা | 0 – 55°C |
| সংরক্ষণ তাপমাত্রা | −20 – 60°C |
| আর্দ্রতা | সর্বোচ্চ 75% RH (অ-ঘনীভূত) |
| উপলভ্য অবস্থা | নতুন (সারপ্লাস) / সংস্কার করা / মেরামত করা |
Series 0 CNC সিস্টেমে মাস্টার পিসিবি হল সিস্টেম হাব। এতে প্রধান সিপিইউ, অক্ষ নিয়ন্ত্রণের জন্য সার্ভো এলএসআই এবং কন্ট্রোলারের অন্যান্য বোর্ডগুলির সাথে সংযোগ স্থাপনকারী ইন্টারফেস লজিক রয়েছে। ক্যাবিনেটের অন্য প্রতিটি বোর্ড মাস্টার পিসিবির মাধ্যমে বা এর সাথে যোগাযোগ করে।
অক্ষ অবস্থান কমান্ড এখান থেকে শুরু হয়।
সার্ভো লুপ এখানে চলে। পিএমসি ল্যাডার এক্সিকিউশন এখানে পরিচালিত হয়। যখন অপারেটর এমডিআই প্যানেলে একটি কী চাপেন, তখন সংকেত মাস্টার পিসিবিতে পৌঁছায়। যখন মেশিনের এম-কোড কুল্যান্টের জন্য কল করে, তখন মাস্টার পিসিবি এটি প্রক্রিয়া করে।
এই বোর্ডের ভূমিকার পরিধি ব্যাখ্যা করে কেন একটি মাস্টার পিসিবি ত্রুটি পুরো মেশিনটিকে অফলাইন করে দেয়, যখন অন্য বেশিরভাগ বোর্ডের একটি ত্রুটি শুধুমাত্র একটি নির্দিষ্ট ফাংশনকে প্রভাবিত করে।
Series 0TE মেশিনগুলিতে — যা সাধারণত CNC লেদ, টার্নিং সেন্টার এবং ওয়্যার ইডিএম সিস্টেম — মাস্টার পিসিবি এই মেশিনগুলির ধরণের জন্য উপযুক্ত অক্ষ কনফিগারেশন পরিচালনা করে।
0TE ভ্যারিয়েন্ট এই নির্দিষ্ট অ্যাপ্লিকেশনের কার্যকরী এবং বৈদ্যুতিক প্রয়োজনীয়তাগুলি প্রতিফলিত করে।
Series 0 প্রজন্ম নতুন কন্ট্রোল প্ল্যাটফর্ম দ্বারা প্রতিস্থাপিত হওয়ায় FANUC A16B-1010-0170 বন্ধ করে দিয়েছে। কোনো নতুন উৎপাদন নেই।
আজ উপলব্ধ প্রতিটি ইউনিট হয় আসল সারপ্লাস (নতুন কিন্তু অব্যবহৃত সংরক্ষিত) অথবা ক্ষেত্র থেকে প্রাপ্ত সংস্কার করা/মেরামত করা ইউনিট।
সারপ্লাস ইউনিটগুলি উপলব্ধ হলে পছন্দনীয়।
এগুলি অপারেটিং ঘন্টা জমা করেনি এবং কোনো ফিল্ড ফেলিওর ইতিহাস বহন করে না। সারপ্লাস উপলব্ধ না হলে সংস্কার করা এবং মেরামত করা ইউনিটগুলি বৈধ বিকল্প, যদি মেরামতের উৎসের FANUC Series 0 মাস্টার পিসিবিগুলির সাথে প্রকৃত অভিজ্ঞতা থাকে এবং বিক্রয়ের আগে বোর্ডগুলি সম্পূর্ণরূপে পরীক্ষা করে।
উত্তরাধিকার FANUC বোর্ডগুলির জন্য বাজারে নকল বিদ্যমান।
এটি তাত্ত্বিক নয়। লেবেলে ভুল পার্ট নম্বর, ভুল কম্পোনেন্ট পপুলেশন বা কেবল কার্যকরী ইউনিট হিসাবে পুনরায় প্যাকেজ করা ব্যর্থ বোর্ডগুলি সঞ্চালিত হয়। সরবরাহকারীদের কাছ থেকে কিনুন যারা উৎস এবং পরীক্ষার ফলাফল নিশ্চিত করতে পারে।
Series 0TE কন্ট্রোলারে মাস্টার পিসিবি প্রতিস্থাপনের জন্য একটি সম্পূর্ণ সিস্টেম ডেটা পুনরুদ্ধার প্রয়োজন। বোর্ড ইনস্টল করার পরে প্যারামিটার, সংরক্ষিত প্রোগ্রাম এবং পিএমসি ডেটা ব্যাকআপ থেকে লোড করতে হবে। বোর্ডটি মেশিনের ডকুমেন্টেশনে সংজ্ঞায়িত অবস্থানে কন্ট্রোলার র্যাকে ইনস্টল করা হয়।
মেশিনের কনফিগারেশনের সাথে মেলে এমন একটি প্যারামিটার সেট লোড করতে হবে।
এর মধ্যে রয়েছে মেশিন-নির্দিষ্ট সার্ভো গেইন সেটিংস, অক্ষ ভ্রমণ সীমা এবং পিএমসি আই/ও অ্যাসাইনমেন্ট। ভুলভাবে লোড করা প্যারামিটারগুলি তাৎক্ষণিক অক্ষ অ্যালার্ম বা অনিরাপদ আচরণ ঘটাতে পারে।
মাস্টার পিসিবি প্রতিস্থাপনের পরে অক্ষগুলি চালানোর আগে সর্বদা মেশিনের ডকুমেন্টেশনের সাথে প্যারামিটারগুলি যাচাই করুন।
প্রশ্ন ১: Series 0TE কন্ট্রোলার চালু হয় কিন্তু অবিলম্বে একটি সিস্টেম অ্যালার্ম দেখায়। মাস্টার পিসিবি কি ত্রুটিপূর্ণ হতে পারে?
Series 0 CNC সিস্টেমগুলিতে স্টার্টআপ অ্যালার্মগুলিতে প্রায়শই একটি দুই-সংখ্যার অ্যালার্ম কোড অন্তর্ভুক্ত থাকে। Series 0 রক্ষণাবেক্ষণ ম্যানুয়ালে নির্দিষ্ট কোডটি দেখুন।
900 সিরিজের কোডগুলি সাধারণত মাস্টার পিসিবি বা এর সাথে ঘনিষ্ঠভাবে যুক্ত সার্কিটগুলির সাথে জড়িত হার্ডওয়্যার ত্রুটি নির্দেশ করে। অন্যান্য রেঞ্জের কোডগুলি মেমরি, সার্ভো বা সফ্টওয়্যার সমস্যাগুলির দিকে নির্দেশ করতে পারে।
মাস্টার পিসিবি ত্রুটি অনুমান করার আগে অ্যালার্ম কোডটি রোগ নির্ণয়কে উল্লেখযোগ্যভাবে সংকীর্ণ করে।
প্রশ্ন ২: A16B-1010-0170 কি কম্পোনেন্ট স্তরে মেরামত করা যেতে পারে?
FANUC Series 0 স্কিম্যাটিক্স এবং উপযুক্ত পরীক্ষা সরঞ্জামের অ্যাক্সেস সহ অভিজ্ঞ প্রযুক্তিবিদদের জন্য কম্পোনেন্ট-লেভেল মেরামত সম্ভব।
সাধারণ ব্যর্থতার মোডগুলির মধ্যে রয়েছে ব্যাটারি সার্কিট ব্যর্থতা, ক্যাপাসিটর অবক্ষয় এবং পাওয়ার ট্রানজিয়েন্ট থেকে সার্ভো এলএসআই ক্ষতি।
এই বোর্ডে মালিকানাধীন FANUC এলএসআই ডিভাইসগুলি স্বাধীনভাবে সোর্স করা যায় না — যদি সার্ভো এলএসআই ব্যর্থ হয়, তবে বোর্ড প্রতিস্থাপনই একমাত্র কার্যকর পথ।
প্রশ্ন ৩: মাস্টার পিসিবি ব্যর্থ হওয়ার আগে প্যারামিটারগুলি ব্যাকআপ করা হয়নি। সেগুলি কি পুনরুদ্ধার করা যেতে পারে?
বেশিরভাগ ক্ষেত্রে সরাসরি একটি ব্যর্থ বোর্ড থেকে নয়। যদি বোর্ডের একটি আংশিক ত্রুটি থাকে — এটি চালু হয় কিন্তু অ্যালার্ম দেয় — বোর্ডটি সরানোর আগে সিএনসি ইন্টারফেসের মাধ্যমে কিছু প্যারামিটার এখনও পড়া যেতে পারে। একটি সম্পূর্ণ মৃত বোর্ড কিছুই দেয় না।
যদি কোনো ব্যাকআপ না থাকে, তবে মেশিনের ডকুমেন্টেশন বা মেশিন প্রস্তুতকারকের রেকর্ড থেকে ম্যানুয়ালি প্যারামিটারগুলি পুনরায় প্রবেশ করতে হবে।
প্রশ্ন ৪: A16B-1010-0170 প্রতিস্থাপন করার সময় বোর্ডের রিভিশন লেভেল মেলানো কি প্রয়োজনীয়?
একই পার্ট নম্বরের মধ্যে রিভিশন লেভেলগুলি সাধারণত পিসিবি লেআউট পরিবর্তনগুলি নির্দেশ করে যা কার্যকারিতাকে প্রভাবিত করে না।
বেশিরভাগ ক্ষেত্রে, A16B-1010-0170 এর যেকোনো রিভিশন অন্যটির জন্য একটি বৈধ প্রতিস্থাপন।
তবে, খুব নির্দিষ্ট সফ্টওয়্যার সংস্করণ বা পরিবর্তন ইতিহাস সহ মেশিনগুলির জন্য, ইনস্টলেশনের আগে পরিষেবা ডকুমেন্টেশনের সাথে সামঞ্জস্যতা নিশ্চিত করুন।
প্রশ্ন ৫: মেশিনটি বেশ কয়েক বছর ধরে অব্যবহৃত অবস্থায় আছে। কন্ট্রোলার চালু হয় কিন্তু চলে না। এটি কি একটি মাস্টার পিসিবি সমস্যা?
দীর্ঘ সময় ধরে অব্যবহৃত থাকলে ব্যাটারি-ব্যাকড SRAM ডেটা হারিয়ে যায় যদি ব্যাকআপ ব্যাটারি রক্ষণাবেক্ষণ না করা হয়।
দীর্ঘ স্টোরেজের পরে একটি মেশিন যা চলতে পারে না তার প্রায়শই তার প্যারামিটার সেট হারিয়ে যায় — একটি ব্যর্থ মাস্টার পিসিবি নয়। প্রথমে ব্যাকআপ ব্যাটারি পরীক্ষা করুন।
যদি ব্যাটারি মৃত হয় এবং প্যারামিটারগুলি হারিয়ে যায়, তবে ব্যাকআপ থেকে পুনরুদ্ধার করুন বা ম্যানুয়ালি পুনরায় প্রবেশ করুন।
যদি প্যারামিটারগুলি উপস্থিত এবং বৈধ হয় তবে মেশিনটি এখনও না চললে, হার্ডওয়্যার নির্ণয়ের দিকে এগিয়ে যান।
