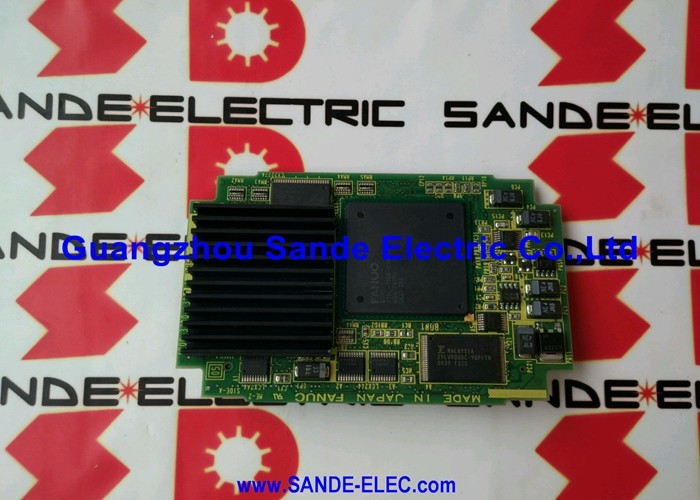

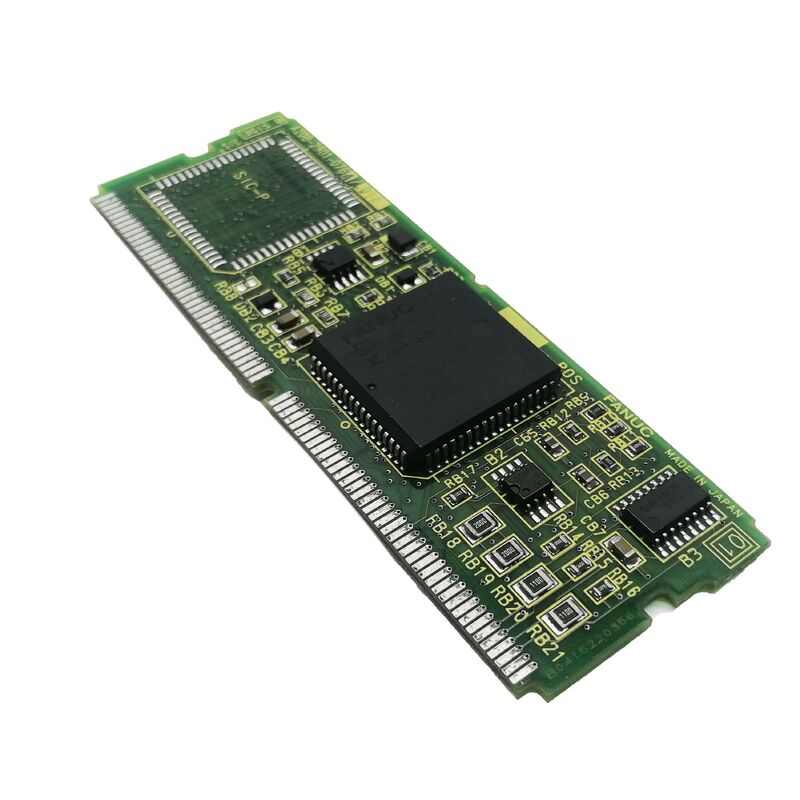

1 PC ব্যবহৃত Fanuc A20B-2900-0672 PC বোর্ড A20B29000672 A2OB-29OO-O672

FANUC A20B-2900-0672∙ সিরিয়াল স্পিন্ডল মডিউল ∙ A20B-2900 সিরিজ সিএনসি স্পিন্ডল ইন্টারফেস

সিরিয়াল স্পিন্ডল ইন্টারফেস ️ এই মডিউল কি করে

A20B-2900-0672 হল FANUC এর A20B-2900 সিরিজের একটি সিরিয়াল স্পিন্ডল মডিউল ✓ প্লাগ-ইন কার্ড যা CNC নিয়ন্ত্রণ ইউনিট এবং স্পিন্ডল এম্প্লিফায়ার (SPM) এর মধ্যে সিরিয়াল যোগাযোগ লিঙ্ক পরিচালনা করে।FANUC এর CNC আর্কিটেকচারে, সিরিয়াল স্পিন্ডল ইন্টারফেস একটি ডিজিটাল সিরিয়াল লিঙ্ক দিয়ে পূর্ববর্তী অ্যানালগ স্পিন্ডল আউটপুট প্রতিস্থাপন।সিএনসি নিয়ন্ত্রণ বোর্ড পাশের স্পিন্ডল মডিউল সিএনসি এর স্পিন্ডল নিয়ন্ত্রণ ফাংশন থেকে গতি কমান্ড পায়, সিরিয়াল লিঙ্কের মাধ্যমে এসপিএম-এ পাঠায় এবং সিএনসি-তে স্পিন্ডল স্পিড ফিডব্যাক এবং অ্যালার্ম ডেটা ফেরত দেয়।

A20B-2900 সিরিজটি একাধিক FANUC CNC প্রজন্ম জুড়ে ব্যবহৃত সিরিয়াল এবং অ্যানালগ স্পিন্ডল ইন্টারফেস মডিউলগুলিকে কভার করে।-0672 উপসর্গটি সিরিজের মধ্যে এই নির্দিষ্ট বৈকল্পিককে চিহ্নিত করে প্রতিটি উপসর্গ একটি সংজ্ঞায়িত সিএনসি সিস্টেম অবস্থান এবং যোগাযোগ কনফিগারেশনকে সম্বোধন করে. A20B-2900 সিরিজের সংলগ্ন রূপগুলি বিভিন্ন সিএনসি প্রজন্ম বা কনফিগারেশনের জন্য পরিবেশন করে এবং নির্দিষ্ট বোর্ড অবস্থান এবং সিএনসি মডেল নিশ্চিত না করেই বিনিময়যোগ্য নয়।

যখন A20B-2900-0672 ব্যর্থ হয়, তখন সিএনসি স্পিন্ডল এম্প্লিফায়ারের সাথে যোগাযোগ হারায়। স্পিন্ডলটি কমান্ড করা যায় না এবং মেশিনটি কাটিয়া অপারেশন সম্পাদন করতে পারে না।ত্রুটি সাধারণত CNC এ একটি স্পিন্ডল এলার্ম বা স্পিন্ডল যোগাযোগ এলার্ম হিসাবে উপস্থাপন করে, এমনকি যখন স্পিন্ডল এম্প্লিফায়ার এবং মোটর শারীরিকভাবে অক্ষত থাকে।

মূল বৈশিষ্ট্যাবলী

সিরিয়াল বনাম অ্যানালগ কেন ইন্টারফেস টাইপ গুরুত্বপূর্ণ

FANUC সিএনসি কন্ট্রোলগুলি একটি সিরিয়াল স্পিন্ডল ইন্টারফেস বা একটি অ্যানালগ স্পিন্ডল ইন্টারফেস ব্যবহার করে স্পিন্ডল এম্প্লিফায়ারের কমান্ড দেয়।এই দুটি ইন্টারফেস প্রকারগুলি বিনিময়যোগ্য নয় একটি সিরিয়াল স্পিন্ডল মডিউল একটি অ্যানালগ-ইন্টারফেস স্পিন্ডল এম্প্লিফায়ারকে কমান্ড করতে পারে নাএবং উল্টো।

সিরিয়াল ইন্টারফেসটি সিএনসি মডিউল এবং এসপিএম এর মধ্যে ফাইবার-অপটিক বা তারের লিঙ্কের মাধ্যমে ডিজিটাল গতির কমান্ড, ফিডব্যাক এবং ডায়াগনস্টিক ডেটা বহন করে।A20B-2900-0672 হল সিরিয়াল ইন্টারফেস টাইপ ️ এই মডিউলটি প্রতিস্থাপন হিসাবে নির্দিষ্ট করার আগে ইনস্টল করা স্পিন্ডল এম্প্লিফায়ারটিও একটি সিরিয়াল-ইন্টারফেস এসপিএম কিনা তা নিশ্চিত করুনমেশিনটি যদি একটি এনালগ-ইন্টারফেস স্পিন্ডল ড্রাইভ ব্যবহার করে তবে একটি এনালগ স্পিন্ডল মডিউল (সার্ভিস ডকুমেন্টেশনে "-xxxx এনালগ" দ্বারা চিহ্নিত) প্রয়োজন হবে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: স্পিন্ডল মডিউল ব্যর্থতা স্পিন্ডল এম্প্লিফায়ার ব্যর্থতা থেকে কীভাবে আলাদা করা যায়?

একটি স্পিন্ডল মডিউল ত্রুটি CNC এবং SPM এর মধ্যে একটি যোগাযোগ অ্যালার্ম হিসাবে উপস্থাপন করে CNC স্পিন্ডল সিরিয়াল লিঙ্ক স্থাপন বা বজায় রাখতে পারে না।একটি স্পিন্ডল এম্প্লিফায়ার ত্রুটি এসপিএম ইউনিট নিজেই একটি এলার্ম হিসাবে উপস্থিত হয় (এসপিএম মুখের উপর এলইডি কোড বা এলার্ম রিডিং). যদি এসপিএম একটি যোগাযোগ এলার্ম দেখায় যখন এসপিএম হার্ডওয়্যার ক্ষতিগ্রস্ত না বলে মনে হয়, সিএনসি পাশের স্পিন্ডল মডিউল সন্দেহভাজন।

প্রশ্ন ২ঃ A20B-2900-0672 প্রতিস্থাপনের জন্য কি স্পিন্ডল প্যারামিটার পুনরায় প্রবেশের প্রয়োজন?

স্পিন্ডল মোটর পরামিতিগুলি সিএনসি নিয়ামকের প্রধান মেমরিতে সংরক্ষণ করা হয়, স্পিন্ডল মডিউলটিতে নয়। অনুরূপ প্রতিস্থাপনের জন্য, স্পিন্ডল পরামিতিগুলি প্রভাবিত হয় না।ইনস্টলেশনের পরে স্পিন্ডল মোটর টাইপ পরামিতি সঠিক কিনা তা যাচাই করুন এবং উত্পাদনে ফিরে যাওয়ার আগে হ্রাস গতিতে স্বাভাবিক স্পিন্ডল অপারেশন নিশ্চিত করুন.

প্রশ্ন 3: A20B-2900 সিরিয়াল স্পিন্ডল মডিউল বৈকল্পিকগুলি কি বিনিময়যোগ্য?

না. A20B-2900 সিরিজের প্রতিটি উপসর্গ একটি নির্দিষ্ট CNC সিস্টেম স্লট এবং কনফিগারেশন সম্বোধন করে।একটি ভিন্ন -xxxx উপসর্গ প্রতিস্থাপন যোগাযোগ ত্রুটি বা CNC spindle মডিউল সনাক্ত করতে ব্যর্থ হতে পারে. ইনস্টল বোর্ডের লেবেল থেকে A20B-2900-0672 নিশ্চিত করুন।

প্রশ্ন ৪ঃ মেশিনে কোন শারীরিক ক্ষতি ছাড়াই স্পিন্ডল অ্যালার্ম প্রদর্শিত হয়। কী পরীক্ষা করা উচিত?

প্রথমে নিশ্চিত করুন যে স্পিন্ডল মডিউল এবং এসপিএমের মধ্যে সিরিয়াল লিঙ্ক ক্যাবলটি উভয় প্রান্তে অক্ষত এবং সম্পূর্ণভাবে বসে আছে।একটি ক্ষতিগ্রস্ত ফাইবার ক্যাবল বা লস সংযোগকারী মডিউল ব্যর্থতার সাথে অভিন্ন স্পিন্ডল যোগাযোগ এলার্ম উত্পাদন করে. যদি তারের ভাল নিশ্চিত করা হয়, A20B-2900-0672 মডিউল ত্রুটি উৎস হয়ে ওঠে.

প্রশ্ন ৫ঃ A20B-2900-0672 এর উৎস কি?

FANUC সিএনসি খুচরা যন্ত্রাংশের পরে বাজারের মাধ্যমে A20B-2900 সিরিজের মডিউল বিক্রেতা এবং FANUC মেরামতের বিশেষজ্ঞদের মাধ্যমে। A20B-2900-0672 নির্দিষ্টভাবে ইনস্টল করা বোর্ডের লেবেল থেকে নিশ্চিত করুন।A20B-2900 পরিবার CNC ইন্টারফেস মডিউল একটি বড় পরিসীমা জুড়ে spans; সঠিক উপসর্গ হল নির্বাচন পরামিতি।
