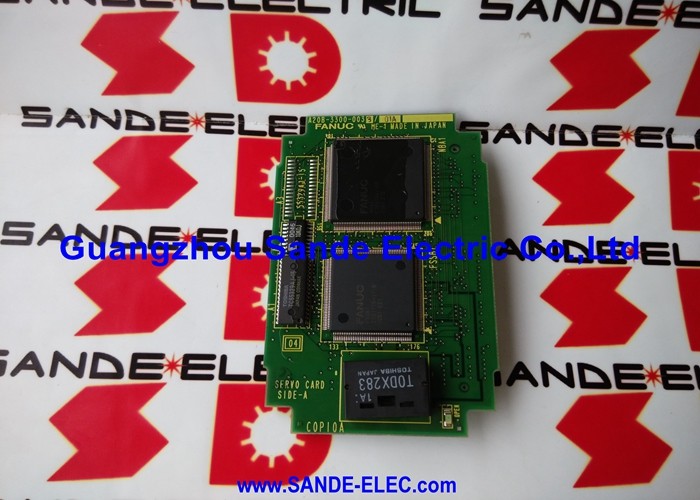

FANUC DAUGHTER SERVO BOARD A20B-2900-0310 A20B29000310 A2OB-29OO-O31O

A20B-2900-0310∙ FANUC সিরিজ 16 / 18 গ্রাফিক কন্ট্রোল মডিউল পিসিবি SMD নির্মাণ / F16 / F18 সিএনসি প্রদর্শন গ্রাফিক্স

একটি সিএনসি সিস্টেমের গ্রাফিক্স যা বোর্ড প্রদান করে

একটি FANUC সিরিজ 16 বা 18 CNC এর অপারেটরের প্রদর্শনটি কেবল একটি পাঠ্য টার্মিনাল নয়। এটি গ্রাফিকাল সামগ্রী প্রদান করে যা অপারেটর পুরো মেশিনিং চক্র জুড়ে নির্ভর করেঃ

টুল পাথ গ্রাফিক্সঃসিএনসি স্বয়ংক্রিয় সম্পাদনার আগে এবং সময় গ্রাফিকাল আকারে প্রোগ্রাম করা কাটা পথ প্রদর্শন করতে পারেন।অপারেটর কাটিয়া করতে প্রতিশ্রুতিবদ্ধ করার আগে টুল পথ জ্যামিতি চাক্ষুষভাবে যাচাই, সমীপবর্তী এবং পুনরুদ্ধার আন্দোলন নিশ্চিত, এবং সামগ্রিক অংশ প্রোফাইল পরিদর্শন।

গ্রাফিক্যাল ডায়াগনস্টিকঃসার্ভো ত্রুটি অনুসরণ, বর্তমান তরঙ্গরূপ, এবং সিস্টেম অবস্থা তথ্য সময় ধরে গ্রাফিক্যালভাবে প্রদর্শিত হতে পারে।এই প্রদর্শনগুলি সার্ভো এবং স্পিন্ডল আচরণের ত্রুটি সমাধান সমর্থন করে যা একটি খাঁটি পাঠ্য বিন্যাসে অদৃশ্য হবে.

অংশ প্রোগ্রাম প্রদর্শনঃপ্রোগ্রামের বিষয়বস্তু গ্রাফিকাল উপাদান ¢ ব্লক হাইলাইট, কার্সার অবস্থান, এবং ফরম্যাট প্রোগ্রাম টেক্সট ¢ যা সব গ্রাফিক কন্ট্রোল মডিউল মাধ্যমে পাস সঙ্গে প্রদর্শিত হয়।

A20B-2900-0310 হ'ল ডেডিকেটেড এসএমডি মডিউল যা সিরিজ 16 এবং 18 সিএনসি সিস্টেমে এই ডিসপ্লে ফাংশনগুলির জন্য হার্ডওয়্যার গ্রাফিক্স ইঞ্জিন সরবরাহ করে।

পণ্য সম্পর্কিত মূল তথ্য

কন্যা বোর্ডের কনফিগারেশন কিভাবে এটি ইনস্টল করা হয়

A20B-2900-0310 একটি কন্যা বোর্ড হিসাবে ইনস্টল করা হয় এটি সিএনসি নিয়ন্ত্রণ ইউনিটের মধ্যে প্রধান গ্রাফিক কন্ট্রোল বোর্ডে প্লাগ বা সংযুক্ত করে।কন্যা বোর্ড আর্কিটেকচার প্রধান সিএনসি প্রসেসিং বোর্ড থেকে গ্রাফিক্স লজিক পৃথক করেএই বিচ্ছেদের অর্থ হল গ্রাফিক্স মডিউলের ব্যর্থতা সিএনসির মোশন কন্ট্রোল বা প্রোগ্রাম এক্সিকিউশনকে প্রভাবিত করে না। ডিসপ্লে গ্রাফিক্স ক্ষমতা হারালেও সিএনসি চলতে থাকে।

বিপরীতভাবে, গ্রাফিক্স ফাংশন হ্রাস, ফাঁকা প্রদর্শন অঞ্চল, অনুপস্থিত গ্রাফিকাল উপাদান,CNC প্রোগ্রাম এক্সিকিউশনকে প্রভাবিত না করে ক্ষতিগ্রস্ত গ্রাফিক রেন্ডারিং প্রায়শই ব্যর্থ উপাদান হিসাবে A20B-2900-0310 নির্দেশ করে, প্রধান সিএনসি বোর্ড নয়.

অ্যাপ্লিকেশন দৃশ্যকল্প

সিরিজ ১৬ মেশিনিং সেন্টারে গ্রাফিক্যাল ডিসপ্লে ত্রুটিঃএকটি FANUC সিরিজ 16 মেশিনিং সেন্টারের অপারেটর প্রদর্শন সরঞ্জাম পথ গ্রাফিক প্রদর্শন হারায়। প্রোগ্রাম পৃষ্ঠা এবং পরামিতি পৃষ্ঠাগুলি স্বাভাবিকভাবে প্রদর্শিত হয়।ত্রুটি গ্রাফিক কন্ট্রোল মডিউল বিচ্ছিন্ন করা হয় A20B-2900-0310 প্রতিস্থাপন পূর্ণ গ্রাফিক প্রদর্শন ক্ষমতা পুনরুদ্ধার.

সিএনসি রক্ষণাবেক্ষণ আপডেটঃএকটি পুরোনো সিরিজ 18 টার্নিং সেন্টারে একটি সিএনসি রক্ষণাবেক্ষণের সময়,গ্রাফিক কন্ট্রোল মডিউলটি একটি বোর্ড-স্তরের পুনর্নবীকরণ কর্মসূচির অংশ হিসাবে প্রতিস্থাপন করা হয় যাতে উচ্চ ঘন্টা সরঞ্জামগুলিতে বয়সের সাথে সম্পর্কিত গ্রাফিক ব্যর্থতা প্রতিরোধ করা যায়.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-2900-0310 প্রতিস্থাপনের জন্য কি কোনও সফটওয়্যার কনফিগারেশন প্রয়োজন?

গ্রাফিক কন্ট্রোল মডিউল একটি হার্ডওয়্যার বোর্ড। বেশিরভাগ সিরিজ 16 এবং 18 কনফিগারেশনে, মডিউলটি সিএনসি পরামিতি বা প্রোগ্রামযোগ্য সেটিংস বহন করে না।বোর্ড প্রতিস্থাপন স্ক্রিন কনফিগারেশন বা পরামিতি পরিবর্তন প্রয়োজন ছাড়া গ্রাফিক্স হার্ডওয়্যার ক্ষমতা পুনরুদ্ধারসিএনসির গ্রাফিক প্যারামিটার সেটিংস (স্ক্রিনের ধরন, ডিসপ্লে রেজোলিউশন অপশন) প্রধান সিএনসি প্যারামিটার মেমরিতে রাখা হয়, কন্যা বোর্ডে নয়।

প্রশ্ন ২ঃ একটি ব্যর্থ A20B-2900-0310 কি CNC এর কাজ বন্ধ করতে পারে?

বেশিরভাগ ক্ষেত্রে, না। সিএনসির গতি নিয়ন্ত্রণ, প্রোগ্রাম এক্সিকিউশন, এবং I / O ফাংশনগুলি গ্রাফিক্স মডিউল থেকে পৃথক বোর্ড দ্বারা পরিচালিত হয়।গ্রাফিক্স বোর্ডের ত্রুটি সাধারণত প্রদর্শন অস্বাভাবিকতার কারণ হয়, সরঞ্জাম পথ প্রদর্শন অনুপস্থিত ¢ যখন মেশিন চলতে থাকে। তবে, যদি ত্রুটিটি অন্যান্য বোর্ডের সাথে ভাগ করা পাওয়ার সাপ্লাই রেল বা বাস সংকেতগুলিও ক্ষতিগ্রস্থ করে,সিএনসি অপারেশন উপর মাধ্যমিক প্রভাব সম্ভব. একটি ব্যর্থ গ্রাফিক্স বোর্ডের সাথে CNC চলতে থাকবে বলে অনুমান করার আগে নির্দিষ্ট ত্রুটি নির্ণয় করুন।

প্রশ্ন ৩ঃ A20B-2900-0310 এর ব্যর্থতার লক্ষণগুলি কী কী?

সাধারণ লক্ষণগুলির মধ্যে রয়েছেঃ টুল পাথ গ্রাফিক স্ক্রিনে একটি ফাঁকা বা ক্ষতিগ্রস্থ চিত্র প্রদর্শিত হয় যখন পাঠ্য পৃষ্ঠাগুলি স্বাভাবিকভাবে প্রদর্শিত হয়; নির্দিষ্ট গ্রাফিক প্রদর্শন মোডগুলি সিএনসি এলার্ম ট্রিগার করে;গ্রাফিক প্রদর্শন এলাকা আংশিক বা হিমায়িত রেন্ডারিং দেখায় যা আপডেট হয় না; অথবা স্ক্রিনে গ্রাফিকাল কন্টেন্ট দ্বারা সাধারণত দখল করা এলাকায় গ্রাফিকাল গোলমাল (এলোমেলো পিক্সেল প্যাটার্ন) প্রদর্শিত হয়।

প্রশ্ন 4: A20B-2900-0310 কি সিরিজ 16M, 16T, 18M এবং 18T ভেরিয়েন্টগুলির সাথে সামঞ্জস্যপূর্ণ?

A20B-2900-0310 সিরিজ 16 এবং 18 সিএনসি পরিবারের লক্ষ্য। এম (মেশিনিং সেন্টার), টি (টার্নিং সেন্টার),এবং এই সিরিজের মধ্যে অন্যান্য উপ-ভেরিয়েন্ট নির্দিষ্ট প্রদর্শন বোর্ড সমাবেশ যা মডিউল প্লাগ উপর নির্ভর করে. অর্ডার করার আগে নির্দিষ্ট সিএনসি মডেল এবং ডিসপ্লে ইউনিট টাইপের জন্য খুচরা যন্ত্রাংশের ডকুমেন্টেশনের সাথে যাচাই করুন।

প্রশ্ন 5: গ্রাফিক্স বোর্ড পরিবারের বিভিন্ন সিএনসি প্রজন্মের জন্য কোন সংলগ্ন অংশ নম্বরগুলি পরিবেশন করে?

A20B-2900 সিরিজটি একাধিক FANUC CNC প্রজন্মের গ্রাফিক বোর্ডগুলিকে কভার করে। সংলগ্ন সংখ্যাগুলি বিভিন্ন সিস্টেমগুলিকে পরিবেশন করে।A20B-2900-0340 এবং A20B-2900-0350 FANUC পরিবারের মধ্যে অন্যান্য প্রদর্শন কনফিগারেশন পরিবেশন করেA20B-2901 এবং A20B-2902 উপ-সরিজের অংশের সংখ্যাগুলি নতুন প্রজন্মের গ্রাফিক মডিউলগুলিকে কভার করে।প্রতিটি গ্রাফিক্স বোর্ড সিস্টেম-নির্দিষ্ট ️ অর্ডার করার আগে সরাসরি লেবেল থেকে ইনস্টল বোর্ড নম্বর যাচাই করুন.
