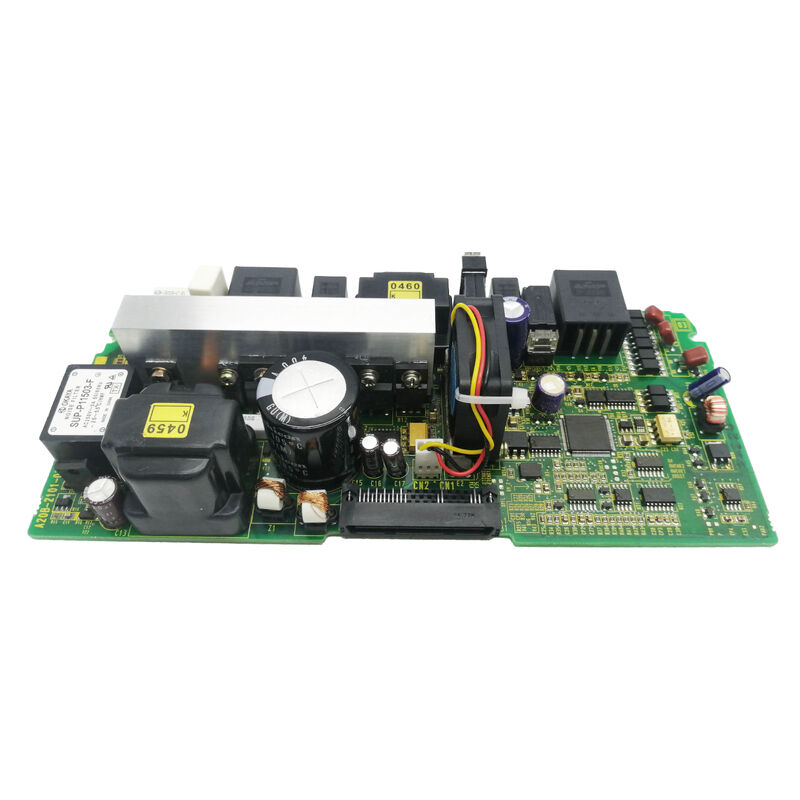

FANU PC বোর্ড A20B-2101-0950 A20B21010950 A2OB-21O1-O95O

A20B-2101-0950∙ FANUC A20B সিরিজ সার্ভো ড্রাইভ প্রিন্টেড সার্কিট বোর্ড

FANUC ড্রাইভ সিস্টেমে বোর্ড-স্তরের সার্ভিসযোগ্যতা

FANUC সার্ভো এবং স্পিন্ডল এম্প্লিফায়ার মডিউলগুলি একক একক সার্কিট সমাবেশের পরিবর্তে একাধিক অপসারণযোগ্য পিসিবি দিয়ে ডিজাইন করা হয়েছে। এই স্থাপত্যটি একটি ব্যবহারিক কারণে বিদ্যমানঃযখন ড্রাইভ ব্যর্থ হয়, ত্রুটিটি সাধারণত একটি বোর্ডে অবস্থিত ✓ পাওয়ার স্টেজ, নিয়ন্ত্রণ সার্কিট, বা ইন্টারফেস বোর্ড।শুধুমাত্র ব্যর্থ বোর্ড প্রতিস্থাপন সম্পূর্ণ মডিউল প্রতিস্থাপন খরচ একটি ভগ্নাংশ এ ড্রাইভ পুনরুদ্ধার.

A20B-2101-0950 হল এই সার্ভিসিং স্তরের একটি সার্কিট বোর্ড যা FANUC এম্প্লিফায়ার মডিউলের মধ্যে নির্দিষ্ট স্লট এবং ফাংশনের জন্য একটি প্রতিস্থাপন PCB।অন্যান্য A20B-2101 সিরিজের বোর্ডের মত, এটি সিএনসি এবং রোবট প্ল্যাটফর্ম জুড়ে FANUC এর সার্ভো এবং স্পিন্ডল ড্রাইভ সিস্টেমের মধ্যে কাজ করে।

পণ্য সম্পর্কিত মূল তথ্য

কিভাবে সার্ভো বোর্ড ব্যর্থতা মেশিনে উপস্থিত হয়

সার্ভো ড্রাইভ বোর্ডের ব্যর্থতা সর্বদা সম্পূর্ণ ড্রাইভ বন্ধের কারণ হয় না। কোন বোর্ড ব্যর্থ হয় এবং সেই বোর্ডের কোন উপাদানটি প্রভাবিত হয় তার উপর নির্ভর করে, উপসর্গগুলি সূক্ষ্ম থেকে নাটকীয় হতে পারেঃ

ধীরে ধীরে অবনতিঃসার্ভো নির্ভুলতা হ্রাস, ত্রুটির পরে বৃদ্ধি, বা অসামঞ্জস্যপূর্ণ অবস্থান প্রায়শই বর্তমান সেন্সিং বা ফিডব্যাক প্রসেসিং সার্কিটগুলিতে উপাদান ড্রাইভের কারণে ঘটে।

বিক্ষিপ্ত বিপদাশঙ্কাঃনির্দিষ্ট অক্ষের গতির সময় ড্রাইভটি মাঝে মাঝে ট্রিপ করে তবে রিসেটে ক্লিয়ার করে যা বোর্ডের একটি উপাদানকে বোঝায় যা তাপীয় বা লোড স্ট্রেসের অধীনে ব্যর্থ হয়।

তাৎক্ষণিক যাত্রা:ড্রাইভ অ্যালার্মগুলি অবিলম্বে সক্রিয় করে, বা মেশিন চক্রের একটি ধারাবাহিক পয়েন্টে ট্রিপ করে, একটি প্যাটার্ন যা সিএনসির অ্যালার্ম ইতিহাস লগ একটি নির্দিষ্ট ড্রাইভ বোর্ড ফাংশনকে ট্র্যাক করতে সহায়তা করতে পারে।

যোগাযোগের ক্ষতিঃসিএনসি তার সার্ভো বাসের ড্রাইভের সাথে যোগাযোগ করতে পারে না FSSB বা টাইপ A / B ইন্টারফেস বোর্ডের ব্যর্থতা, পাওয়ার স্টেজের ব্যর্থতার পরিবর্তে।

প্রতিটি প্যাটার্ন ড্রাইভ ইলেকট্রনিক্সের একটি ভিন্ন অংশকে নির্দেশ করে, প্রতিস্থাপন লক্ষ্যমাত্রা A20B-2101-0950 বা মডিউলের অন্য বোর্ডের কাছে সংকীর্ণ করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

সার্ভো এম্প্লিফায়ার মেরামতঃএকটি দীর্ঘ চলমান মেশিন টুল উপর একটি FANUC সার্ভো এম্প্লিফায়ার মডিউল overhauled হয়। A20B-2101-0950 বোর্ড-স্তরের আপডেটের অংশ হিসাবে প্রতিস্থাপিত হয়, মডিউল অন্যান্য বয়স্ক PCBs সঙ্গে,ড্রাইভ ইলেকট্রনিক্সের উপাদান জীবন পুনরায় সেট করতে.

লক্ষ্যবস্তু ত্রুটি মেরামতঃএকটি FANUC রোবট সার্ভো মডিউল স্বাভাবিক অপারেশনের পরে একটি ধ্রুবক অ্যালার্ম বিকাশ করে। অ্যালার্ম কোড অভ্যন্তরীণ ড্রাইভ বোর্ড ত্রুটির দিকে ইঙ্গিত করে। A20B-2101-0950 প্রতিস্থাপন অ্যালার্ম সমাধান করে।

মাল্টি-অক্সি সিস্টেমের জন্য ওয়ার্কশপ রিপ্লেঃএকাধিক FANUC রোবট স্টেশন সহ একটি উদ্ভিদ রক্ষণাবেক্ষণকারী একটি সিস্টেম ইন্টিগ্রেটর একটি ড্রাইভ খুচরা যন্ত্রাংশ কিটের অংশ হিসাবে A20B-2101-0950 স্টক করে, সার্ভো মডিউল ব্যর্থতার ক্ষেত্রে একই শিফট মেরামত সক্ষম করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-2101-0950 এবং A20B-2101-0922 এর মধ্যে সম্পর্ক কী?

উভয়ই A20B-2101 সিরিজের বোর্ড এবং উভয়ই FANUC সার্ভো / স্পিন্ডল এম্প্লিফায়ার অ্যাপ্লিকেশনগুলি পরিবেশন করে।এগুলি বিভিন্ন এম্প্লিফায়ার মডেল বা এম্প্লিফায়ার মডিউলের মধ্যে স্লটগুলির জন্য বিভিন্ন সার্কিট কনফিগারেশন সহ বিভিন্ন অংশের নম্বর. তারা একে অপরের প্রতিস্থাপন নয়. সঠিক বোর্ডটি নির্দিষ্ট এম্প্লিফায়ার মডেল এবং এটি দখল করা স্লট দ্বারা নির্ধারিত হয়।ইনস্টল বোর্ড লেবেল বা এম্প্লিফায়ারের খুচরা যন্ত্রাংশ তালিকা থেকে সঠিক অংশ নম্বর নিশ্চিত করুন.

প্রশ্ন ২ঃ A20B-2101-0950 কি মূল ড্রাইভ থেকে সংরক্ষিত পরামিতি বহন করে?

FANUC সার্ভো এম্প্লিফায়ারগুলির কন্ট্রোল বোর্ডগুলি ফ্ল্যাশ বা EEPROM এ মোটর আইডি কোড, লাভ টিউনিং ডেটা বা সুরক্ষা থ্রেশহোল্ডগুলি সঞ্চয় করতে পারে।যদি মূল A20B-2101-0950 সংরক্ষিত তথ্য বহন করে, একটি প্রতিস্থাপন বোর্ড ড্রাইভের অপ্টিমাইজড কর্মক্ষমতা ফিরে আসার আগে ব্যাকআপ থেকে তথ্য পুনরায় লোড করতে হবে।প্রতিস্থাপনের পরে ডেটা লোড করার প্রয়োজন কিনা তা নির্ধারণ করতে নির্দিষ্ট সিস্টেমের জন্য সার্ভো এম্প্লিফায়ার রক্ষণাবেক্ষণ ম্যানুয়ালটি দেখুন.

প্রশ্ন ৩ঃ ব্যর্থ বোর্ড সনাক্ত করতে FANUC সার্ভো ড্রাইভ এলার্মগুলি কীভাবে ডিকোড করা হয়?

FANUC সিএনসি সার্ভো এলার্ম (এসভি এলার্ম) এবং স্পিন্ডল এলার্ম (এসপি এলার্ম) সিএনসি অপারেটরের ম্যানুয়াল এবং সার্ভো এম্প্লিফায়ারের বর্ণনা ম্যানুয়ালটিতে তালিকাভুক্ত করা হয়েছে। প্রতিটি এলার্মের একটি নম্বর, একটি বিবরণ,এবং সম্ভাব্য কারণের তালিকা. অনেক এলার্ম বর্ণনা স্পষ্টভাবে সনাক্ত করে যে হার্ডওয়্যার বিভাগ √ পাওয়ার সার্কিট, নিয়ন্ত্রণ সার্কিট, এনকোডার ইন্টারফেস, বা যোগাযোগ ইন্টারফেস √ সবচেয়ে সম্ভাব্য ব্যর্থতা উৎস,সরাসরি প্রতিস্থাপন বোর্ড নির্দেশ করে.

প্রশ্ন ৪ঃ A20B-2101-0950 সরিয়ে নিয়ে ড্রাইভটি চালানো কি নিরাপদ?

না, সার্ভো এম্প্লিফায়ার মডিউল অপারেট করার সময় যে কোন প্রয়োজনীয় পিসিবি সরিয়ে ফেলা হলে একটি অসম্পূর্ণ এবং সম্ভাব্য বিপজ্জনক বৈদ্যুতিক কনফিগারেশন তৈরি হয়।অনুপস্থিত বোর্ড অনির্দেশ্য সুইচিং আচরণ হতে পারেসর্বদা নিশ্চিত করুন যে সার্ভো এম্প্লিফায়ার মডিউল পাওয়ার দেওয়ার আগে সমস্ত প্রয়োজনীয় বোর্ডগুলি সঠিকভাবে ইনস্টল করা আছে।

প্রশ্ন 5: A20B-2101-0950 সঠিকভাবে প্রতিস্থাপনের জন্য কোন ডকুমেন্টেশন প্রয়োজন?

প্রয়োজনীয় ডকুমেন্টেশনগুলির মধ্যে রয়েছেঃ সার্ভো এম্প্লিফায়ারের বর্ণনা ম্যানুয়াল নির্দিষ্ট এম্প্লিফায়ার মডেলের জন্য (বোর্ড অবস্থান ডায়াগ্রাম এবং সংযোগকারী পিনআউটগুলির জন্য),সিএনসি রক্ষণাবেক্ষণ ম্যানুয়াল (নিরাপত্তা পদ্ধতি এবং নিষ্কাশন প্রয়োজনীয়তার জন্য), এবং এম্প্লিফায়ারের খুচরা যন্ত্রাংশের তালিকা (এটি নিশ্চিত করার জন্য যে A20B-2101-0950 হল লক্ষ্য স্লটের জন্য সঠিক বোর্ড) ।বেশিরভাগ এম্প্লিফায়ার সিরিজের জন্য FANUC ডকুমেন্টেশন FANUC এর প্রযুক্তিগত ডকুমেন্টেশন পরিষেবা থেকে পাওয়া যায়.
