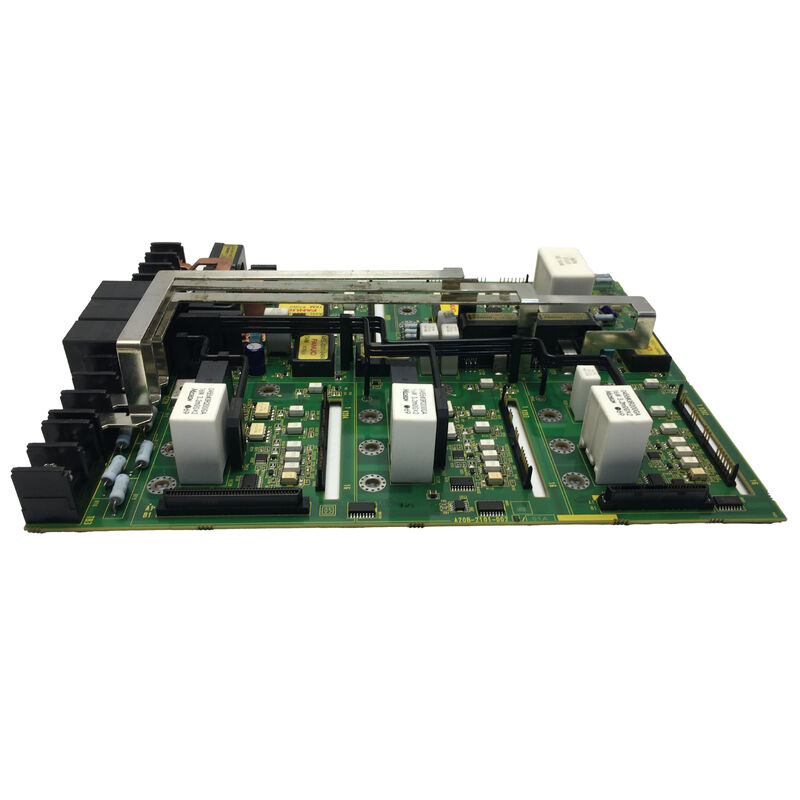

A20B-2101-0922 | FANUC A20B-2101 সিরিজ সার্ভো ড্রাইভ সার্কিট বোর্ড — CNC / রোবট সার্ভো অ্যামপ্লিফায়ার প্রতিস্থাপন PCB

A20B-2101 সিরিজ — সার্ভো ড্রাইভ ইলেকট্রনিক্স

A20B-2101 সিরিজটি FANUC-এর সার্ভো এবং স্পিন্ডল ড্রাইভ সার্কিট বোর্ডগুলিকে অন্তর্ভুক্ত করে — নিয়ন্ত্রণ এবং পাওয়ার PCBগুলি যা FANUC-এর সার্ভো অ্যামপ্লিফায়ার এবং স্পিন্ডল ড্রাইভ মডিউলগুলির ইলেকট্রনিক কোর গঠন করে। এই সিরিজটি FANUC CNC এবং রোবট পণ্য পরিবার জুড়ে বিভিন্ন ড্রাইভ পাওয়ার রেটিং, বর্তমান ক্ষমতা এবং ইন্টারফেস জেনারেশন পরিবেশন করে এমন বোর্ড প্রকারের একটি পরিসীমা কভার করে।

এই সিরিজের বোর্ডগুলি গেট ড্রাইভ সংকেত, কারেন্ট সেন্সিং সার্কিট, সুরক্ষা লজিক এবং যোগাযোগ ইন্টারফেসগুলি বহন করে যা CNC থেকে অবস্থান এবং বেগ কমান্ডগুলিকে সুনির্দিষ্ট মোটর নিয়ন্ত্রণ আউটপুটে অনুবাদ করে। যখন একটি সার্ভো ড্রাইভ মডিউল একটি অভ্যন্তরীণ ত্রুটি বিকাশ করে, তখন এর মধ্যে থাকা সার্কিট বোর্ডগুলি প্রতিস্থাপনের পথ হয় — একটি আসল FANUC বোর্ড ফিট করা ড্রাইভটিকে তার নির্দিষ্ট কর্মক্ষমতাতে ফিরিয়ে দেয়।

মূল পণ্য তথ্য

সার্ভো অ্যামপ্লিফায়ারে সার্কিট বোর্ড - কন্ট্রোল লেয়ার

একটি FANUC servo পরিবর্ধক মডিউলে স্তরযুক্ত PCBs রয়েছে, প্রতিটি একটি নির্দিষ্ট কার্যকরী স্তর পরিচালনা করে:

পাওয়ার বোর্ড:ড্রাইভের আউটপুট পর্যায়ের জন্য উচ্চ-ভোল্টেজ, উচ্চ-কারেন্ট স্যুইচিং পরিচালনা করে — IGBT স্যুইচিং ডিভাইসে গেট ড্রাইভ সংকেত, ডিসি বাস মনিটরিং এবং পুনর্জন্ম নিয়ন্ত্রণ।

কন্ট্রোল বোর্ড:CNC-এর servo কমান্ডগুলিকে প্রক্রিয়া করে (FSSB, Type A, বা Type B ইন্টারফেসের মাধ্যমে), মাইক্রোসেকেন্ড আপডেট হারে বর্তমান নিয়ন্ত্রণ লুপ চালায়, এনকোডার থেকে মোটর প্রতিক্রিয়া পরিচালনা করে এবং সার্ভো সুরক্ষা লজিক চালায়।

তারের বোর্ড:বাহ্যিক তারের এবং অভ্যন্তরীণ PCB স্ট্যাকের মধ্যে শারীরিক সংযোগকারী ইন্টারফেস প্রদান করে।

A20B-2101-0922 প্রযোজ্য FANUC সার্ভো বা স্পিন্ডেল এমপ্লিফায়ার মডিউলের মধ্যে এই ভূমিকাগুলির মধ্যে একটি পরিবেশন করে। এর প্রতিস্থাপন বোর্ড স্তরে ড্রাইভের ইলেকট্রনিক ফাংশন পুনরুদ্ধার করে — সম্পূর্ণ পরিবর্ধক মডিউল প্রতিস্থাপনের খরচ এড়িয়ে যায়।

সার্ভো ড্রাইভের ত্রুটি যা বোর্ড প্রতিস্থাপনের দিকে পরিচালিত করে

সমস্ত সার্ভো ড্রাইভের ত্রুটিগুলির জন্য একটি সম্পূর্ণ পরিবর্ধক মডিউল প্রতিস্থাপনের প্রয়োজন হয় না। কিছু অ্যালার্ম কোড এবং ফল্ট প্যাটার্নগুলি পাওয়ার ডিভাইসের ব্যর্থতার পরিবর্তে একটি বোর্ড-স্তরের ব্যর্থতা নির্দেশ করে:

• ক্রমাগত অ্যালার্ম কোড যা মোটর বা বাহ্যিক তারের ত্রুটির সাথে মেলে না
• সঠিক মোটর এবং ওয়্যারিং, কিন্তু ড্রাইভ প্রস্তুতি এলার্ম পরিষ্কার করতে অস্বীকার করে
• অন্যান্য ড্রাইভ বিভাগগুলি কার্যকরী থাকা সহ নির্দিষ্ট ফাংশনগুলির ক্ষতি (এনকোডার প্রতিক্রিয়া যোগাযোগ, যোগাযোগ ইন্টারফেস, বর্তমান নিয়ন্ত্রণ)
• ড্রাইভ আচরণ যা সুস্পষ্ট শারীরিক ক্ষতি ছাড়া সরবরাহের দিকে একটি ভোল্টেজ ক্ষণস্থায়ী পরে পরিবর্তিত হয়

এই ক্ষেত্রে, লক্ষ্যযুক্ত বোর্ড প্রতিস্থাপন সঠিক মেরামতের কৌশল। A20B-2101-0922 প্রতিস্থাপন বোর্ড সম্পূর্ণ মডিউলের যান্ত্রিক এবং পাওয়ার হার্ডওয়্যার প্রতিস্থাপন না করে ব্যর্থ ফাংশন পুনরুদ্ধার করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

সার্ভো মডিউল অভ্যন্তরীণ ত্রুটি:একটি সিএনসি মেশিনের সার্ভো এমপ্লিফায়ার একটি অভ্যন্তরীণ অ্যালার্মে ট্রিপ করে যা এনকোডার কেবল, মোটর বা তারের ত্রুটিগুলির সাথে মেলে না। বোর্ড-স্তরের রোগ নির্ণয় A20B-2101-0922 কে ব্যর্থ উপাদান হিসেবে চিহ্নিত করে। বোর্ড প্রতিস্থাপন স্বাভাবিক অক্ষ অপারেশন পুনরুদ্ধার.

রোবট সার্ভো ড্রাইভ মেরামত:একটি FANUC রোবট কন্ট্রোলারের সার্ভো ড্রাইভ একটি রোবট জয়েন্টে একটি বিরতিহীন ত্রুটি বিকাশ করে। A20B-2101-0922 প্রতিস্থাপন বিরতিহীন আচরণের সমাধান করে এবং রোবটটিকে নির্ভরযোগ্য উত্পাদন অপারেশনে ফিরিয়ে দেয়।

ড্রাইভ বোর্ড কর্মশালার অতিরিক্ত:একটি উত্পাদন সুবিধা A20B-2101 সিরিজের বোর্ডগুলির একটি সেট রক্ষণাবেক্ষণ করে যেমন দ্রুত সার্ভো মডিউল মেরামতের জন্য ওয়ার্কশপ স্পেয়ার, ড্রাইভ মেরামতের টার্নঅ্যারাউন্ড সময়কে কয়েক ঘন্টা থেকে কমিয়ে দেয়।

FAQ

প্রশ্ন 1: পরিবর্ধক মডিউলের মধ্যে কোন বোর্ড ব্যর্থ হয়েছে তা আমি কীভাবে নির্ধারণ করব?

সিএনসি বা ড্রাইভ ডিসপ্লে থেকে নির্দিষ্ট অ্যালার্ম কোড পড়ার মাধ্যমে দোষটি আলাদা করুন। FANUC ড্রাইভ অ্যালার্ম কোডগুলি (SV অ্যালার্ম এবং SP অ্যালার্ম) সার্ভো এমপ্লিফায়ার বর্ণনা ম্যানুয়ালটিতে নথিভুক্ত করা হয়েছে। কিছু অ্যালার্ম নিয়ন্ত্রণ বোর্ডের জন্য নির্দিষ্ট, অন্যগুলি পাওয়ার বোর্ডের জন্য। তাপীয় ক্ষতি, পোড়া চিহ্ন, বা একটি বোর্ডে উপাদানের বিবর্ণতা বনাম অন্য বোর্ডেও রোগ নির্ণয়ের পথ দেখায়। যদি ড্রাইভের LED ডিসপ্লে কার্যকরী হয়, তবে অ্যালার্ম প্যাটার্নটি স্ট্যাকের একটি নির্দিষ্ট বোর্ডে ত্রুটিটিকে সংকীর্ণ করতে সহায়তা করে।

প্রশ্ন 2: A20B-2101-0922 কি মোটর-নির্দিষ্ট ক্রমাঙ্কন ডেটা ধারণ করে?

কিছু FANUC সার্ভো এমপ্লিফায়ার কন্ট্রোল বোর্ড মোটর সনাক্তকরণ ডেটা সঞ্চয় করে বা বোর্ডে অ-উদ্বায়ী মেমরিতে ক্রমাঙ্কন লাভ করে। যদি প্রতিস্থাপিত বোর্ড মোটর-নির্দিষ্ট ডেটা বহন করে, তবে প্রতিস্থাপন ফিট করার পরে ডেটা পুনরায় প্রবেশ করতে হবে বা ব্যাকআপ থেকে ডাউনলোড করতে হবে। A20B-2101-0922 ফিট করার আগে সংরক্ষিত মোটর ডেটা বহন করে কিনা তা নিশ্চিত করতে নির্দিষ্ট সার্ভো এমপ্লিফায়ার মডেলের রক্ষণাবেক্ষণ ডকুমেন্টেশন পরীক্ষা করুন।

প্রশ্ন 3: A20B-2101-0922 কি CNC মেশিনিং সিস্টেম, রোবট কন্ট্রোলার বা উভয় ক্ষেত্রেই ব্যবহৃত হয়?

A20B-2101 সিরিজ CNC এবং রোবট উভয় পণ্য লাইন জুড়ে ব্যবহৃত হয়, কারণ FANUC এর সার্ভো ড্রাইভ আর্কিটেকচার প্ল্যাটফর্মগুলির মধ্যে ভাগ করা হয়। A20B-2101-0922 এর নির্দিষ্ট স্থাপনা এটি যে সিস্টেমে ইনস্টল করা হয়েছে তার উপর নির্ভর করে। টার্গেট সিস্টেমের খুচরা যন্ত্রাংশের তালিকায় বোর্ডের অবস্থান নিশ্চিত করে যে এটি একটি CNC অক্ষ ড্রাইভ, একটি স্পিন্ডল ড্রাইভ, বা একটি রোবট জয়েন্ট অ্যামপ্লিফায়ার পরিবেশন করে কিনা।

Q4: A20B-2101-0922 প্রতিস্থাপনের পরিবর্তে মেরামতের জন্য পাঠানো যেতে পারে?

মেরামত একটি খরচ-কার্যকর বিকল্প যখন ত্রুটি একটি পৃথক উপাদান ব্যর্থতা (ব্যর্থ IGBT গেট ড্রাইভার IC, ক্ষতিগ্রস্থ ক্যাপাসিটর, ব্লোন প্রোটেকশন ফিউজ) যা উপাদান স্তরে চিহ্নিত এবং সমাধান করা যেতে পারে। ব্যাপক বৈদ্যুতিক ওভারস্ট্রেস ক্ষতি সহ বোর্ডগুলি সাধারণত মেরামত করার চেয়ে ভালভাবে প্রতিস্থাপন করা হয়।

প্রশ্ন 5: A20B-2101-0922 এর জন্য ESD সতর্কতা কী প্রযোজ্য?

A20B-2101-0922-এ CMOS লজিক আইসি এবং ড্রাইভার সেমিকন্ডাক্টর রয়েছে যা ইলেক্ট্রোস্ট্যাটিক স্রাবের জন্য সংবেদনশীল। শুধুমাত্র একটি গ্রাউন্ডিং কব্জি চাবুক একটি স্থল পৃষ্ঠের সাথে সংযুক্ত সঙ্গে হ্যান্ডেল. অ্যান্টিস্ট্যাটিক প্যাকেজিংয়ে সঞ্চয় এবং পরিবহন। সার্ভো এমপ্লিফায়ার মডিউল অ্যাক্সেস করার সময়, যেকোনো PCB স্পর্শ করার আগে নিজেকে মাটিতে ফেলে দিন। অভ্যন্তরীণ বোর্ড অ্যাক্সেসের আগে ড্রাইভটি সম্পূর্ণরূপে চালিত হতে হবে এবং ডিসি বাস ক্যাপাসিটরগুলি সম্পূর্ণরূপে ডিসচার্জ করতে হবে — অ্যামপ্লিফায়ার হাউজিং খোলার আগে ডিসি বাসের ভোল্টেজ 50V এর নিচে তা নিশ্চিত করতে একটি DC ভোল্টমিটার ব্যবহার করুন৷
