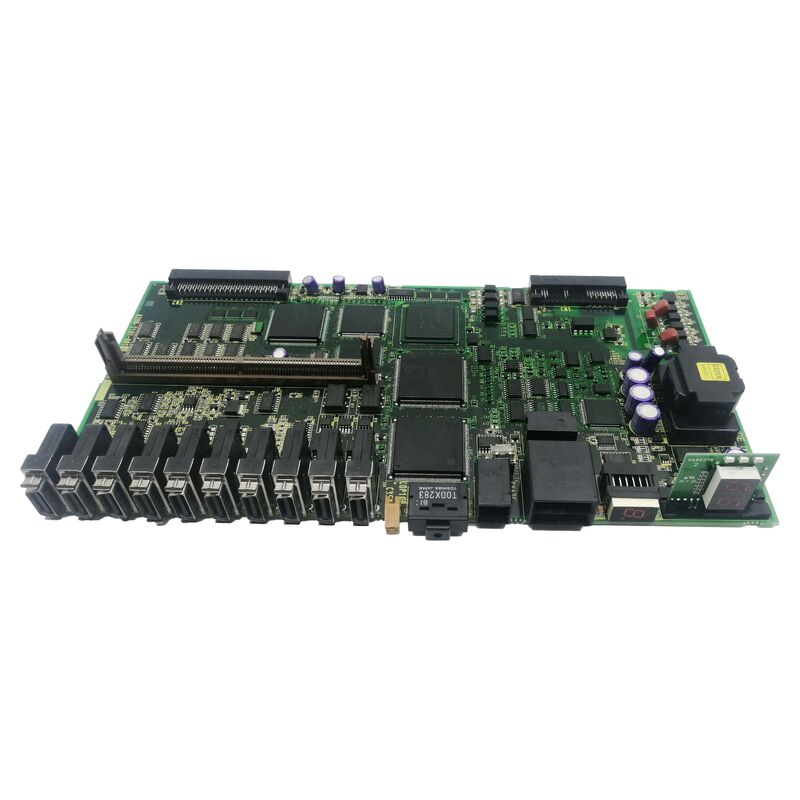

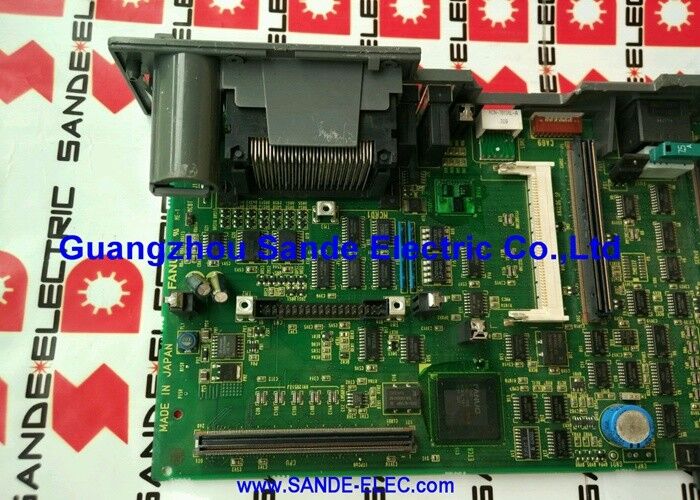

1PC ব্যবহৃত FANUC A20B-2101-0681 A20B21010681

A20B-2101-0681∙ FANUC A20B-2101 সিরিজ পাওয়ার সাপ্লাই বোর্ড ∙ CNC ড্রাইভ সিস্টেম / ইন্ডাস্ট্রিয়াল অটোমেশন / জাপান মূল PCB

A20B-2101 সিরিজের পাওয়ার সাপ্লাই বোর্ড

A20B-2101 সিরিজটি FANUC CNC এবং অটোমেশন সিস্টেমের জন্য ড্রাইভ এবং পাওয়ার বোর্ডের একটি বিস্তৃত পরিসীমা জুড়ে।"পাওয়ার সাপ্লাই বোর্ড" হিসাবে শ্রেণীবদ্ধ বোর্ডগুলি নিয়ন্ত্রিত সরবরাহের সমালোচনামূলক ফাংশন সরবরাহ করে, ড্রাইভ মডিউল এবং সিএনসি হার্ডওয়্যার সমাবেশের মধ্যে ইলেকট্রনিক সার্কিটগুলিতে স্থিতিশীল সরবরাহ ভোল্টেজ।

A20B-2101 সিরিজের পাওয়ার সাপ্লাই বোর্ডের পরিসীমা বেশ কয়েকটি পরিচিত কার্যকরী অ্যাপ্লিকেশন জুড়ে রয়েছেঃ

আলফা-আই পিএসএম পাওয়ার সাপ্লাই বোর্ড:The A20B-2101-0390 family (including /08A and other revisions) is confirmed as the "POWER SUPPLY BOARD W/NOISE FILTER" for the Alpha-i PSM (Power Supply Module) high-power series — providing the 7-segment LED status display and integrated noise filter for PSM unitsএকই সিরিজের এই সু-নথিভুক্ত বোর্ড অন্যান্য A20B-2101 পাওয়ার সাপ্লাই বোর্ডের জন্য প্রসঙ্গ নির্ধারণ করে।

ড্রাইভ মডিউলের অভ্যন্তরীণ পাওয়ার সাপ্লাই বোর্ডঃঅন্যান্য A20B-2101 পাওয়ার বোর্ড অভ্যন্তরীণ 5V, 15V, and 24V logic supply rails within servo and spindle amplifier modules — converting from the available DC bus or control supply voltage to the precise voltages needed by the module's logic and interface circuits.

বিটা-আই এবং αis সিরিজের বোর্ড:কম্প্যাক্ট বিটা-আই এসভিএম 1 ড্রাইভ এবং αis সিরিজের মডিউলগুলির জন্য পাওয়ার সাপ্লাই বোর্ডগুলিও A20B-2101 নম্বরগুলির মধ্যে উপস্থিত হয়, সম্পূর্ণ ড্রাইভ সিস্টেমের শক্তি বিতরণের চাহিদা সমর্থন করে।

পণ্য সম্পর্কিত মূল তথ্য

পাওয়ার সাপ্লাই স্থিতিশীলতা কেন এটি ড্রাইভ সিস্টেমের জন্য গুরুত্বপূর্ণ

একটি FANUC সিএনসি ড্রাইভ ক্যাবিনেটে অভ্যন্তরীণ পাওয়ার সাপ্লাই ভোল্টেজের গুণমান এবং স্থিতিশীলতা সরাসরি সিস্টেমের নির্ভরযোগ্যতাকে প্রভাবিত করেঃ

লজিক্যাল সাপ্লাই স্থিতিশীলতাঃসার্ভো এম্প্লিফায়ারের কন্ট্রোল ইলেকট্রনিক্স ∙ মাইক্রোপ্রসেসর, গেট ড্রাইভার, এনকোডার ইন্টারফেসের ∙ ∙ কঠোর সহনশীলতার মধ্যে স্থিতিশীল 5V এবং 3.3V সরবরাহের প্রয়োজন।ভোল্টেজ ঢেউ বা এই রেল উপর transients যৌক্তিক ত্রুটি কারণ, বিরামবিহীন অ্যালার্ম, অথবা অনিয়মিত সার্ভো আচরণ।

গেট ড্রাইভ সরবরাহঃআইজিবিটি গেট ড্রাইভ সার্কিটগুলির জন্য আইজিবিটি সম্পূর্ণরূপে চালু এবং বন্ধ করার জন্য একটি দ্বি-পোলার সরবরাহ (সাধারণত +15V/-15V বা +15V) প্রয়োজন।একটি অপর্যাপ্ত গেট ড্রাইভ সরবরাহ আইজিবিটিকে আংশিক স্যাচুরেশনে পরিচালনা করতে বাধ্য করে √ তাপ অপচয় বৃদ্ধি এবং শেষ পর্যন্ত আইজিবিটি ব্যর্থতার দিকে পরিচালিত করে.

নিয়ন্ত্রণ ক্ষমতা বিচ্ছিন্নতাঃঅভ্যন্তরীণ পাওয়ার সাপ্লাই বোর্ডগুলি প্রায়শই ড্রাইভের উচ্চ-ভোল্টেজ বাস এবং নিম্ন-ভোল্টেজ লজিকাল পাশের মধ্যে বিচ্ছিন্নতা সরবরাহ করে।এই বিচ্ছিন্নতা বাস-সাইড transients থেকে নিয়ন্ত্রণ ইলেকট্রনিক্স রক্ষা করে এবং একটি নিরাপদ galvanic বাধা প্রদান করে.

যখন A20B-2101-0681 পাওয়ার সাপ্লাই বোর্ড ব্যর্থ হয়,ড্রাইভ মডিউলের অভ্যন্তরীণ পাওয়ার রেলগুলি বিচ্ছিন্ন সাধারণত ড্রাইভকে তার পাওয়ার-অন স্ব-পরীক্ষায় ব্যর্থ হতে বা পাওয়ার সাপ্লাই অ্যালার্ম কোড তৈরি করতে দেয়.

অ্যাপ্লিকেশন দৃশ্যকল্প

ড্রাইভ মডিউল পাওয়ার সাপ্লাই ত্রুটিঃএকটি FANUC ড্রাইভ মডিউল তার পাওয়ার-অন সিকোয়েন্স ব্যর্থ হয়। এলইডি সূচকগুলি কোনও অভ্যন্তরীণ লজিক পাওয়ার নিশ্চিত করে না। ড্রাইভ সিস্টেমের এসি ইনপুট এবং ডিসি বাস সঠিকভাবে নিশ্চিত হয়।A20B-2101-0681 পাওয়ার সাপ্লাই বোর্ডটি ত্রুটি হিসাবে চিহ্নিত করা হয়েছে। অভ্যন্তরীণ DC-DC রূপান্তর ব্যর্থ হয়েছে. প্রতিস্থাপন মডিউল এর লজিক সরবরাহ এবং স্বাভাবিক অপারেশন পুনরুদ্ধার.

ইন্টারমিটেন্ট ড্রাইভ অ্যালার্ম তদন্তঃএকটি সিএনসি অক্ষ এলোমেলো বিপদাশঙ্কা তৈরি করে যা গতির ঘটনা বা বাহ্যিক তারের সাথে সম্পর্কিত হতে পারে না।পরীক্ষায় দেখা গেছে যে অ্যালার্মটি A20B-2101-0681 এর পাওয়ার আউটপুটের সাথে সম্পর্কিত যা তাপীয় লোডের অধীনে সংক্ষিপ্ত অস্থায়ী অবস্থায় প্রবেশ করে. প্রতিস্থাপন বিরতিপূর্ণ ত্রুটি সমাধান করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ একটি ড্রাইভ মডিউলের অভ্যন্তরীণ শক্তি না থাকলে A20B-2101-0681 ত্রুটিযুক্ত উপাদান কিনা তা আমি কীভাবে সনাক্ত করব?

প্রথমে মডিউলটির বাহ্যিক সরবরাহগুলি সঠিক কিনা তা নিশ্চিত করুন ️ পিএসএম থেকে এসি নেট ইনপুট ভোল্টেজ এবং ডিসি বাস স্তর যাচাই করুন।যদি বাহ্যিক সরবরাহ নিশ্চিত করা হয় এবং মডিউল এখনও কোন লজিক শক্তি দেখায়, অভ্যন্তরীণ পাওয়ার সাপ্লাই বোর্ড সবচেয়ে সম্ভাব্য ত্রুটি। মডিউল মধ্যে, A20B-2101-0681 তার অংশ নম্বর লেবেল পড়া দ্বারা চিহ্নিত করা হয়।এই নির্দিষ্ট মডিউল জন্য পাওয়ার সাপ্লাই বোর্ড নিশ্চিত করার জন্য ড্রাইভ মডিউল এর খুচরা যন্ত্রাংশ তালিকা তুলনা.

প্রশ্ন ২ঃ FANUC ড্রাইভ টার্মিনোলজিতে "পাওয়ার সাপ্লাই বোর্ড" এবং "পাওয়ার বোর্ড" এর মধ্যে পার্থক্য কী?

FANUC এর ড্রাইভ মডিউল ভাষায়ঃ aপাওয়ার বোর্ড(বা তারের বোর্ড) উচ্চ-বর্তমান মোটর আউটপুট এবং ডিসি বাস সংযোগ বহন করে এটি মোটর স্রোতের সাথে পূর্ণ বাস ভোল্টেজে কাজ করে।পাওয়ার সাপ্লাই বোর্ডএটি নিয়ন্ত্রণ ইলেকট্রনিক্সের দ্বারা প্রয়োজনীয় নিম্ন স্তরে ভোল্টেজ রূপান্তর করে। এটি তার আউটপুট হিসাবে লজিক ভোল্টেজ স্তরে কাজ করে, যদিও এর ইনপুটটি ডিসি বাস থেকে হতে পারে।A20B-2101-0681 হল পাওয়ার সাপ্লাই বোর্ড (নিম্ন ভোল্টেজের অভ্যন্তরীণ সাপ্লাই কনভার্টার), হাই-কুরেন্ট পাওয়ার বোর্ড নয়।

প্রশ্ন 3: A20B-2101-0681 সার্ভো এম্প্লিফায়ার মডিউল, স্পিন্ডল মডিউল বা পিএসএম মডিউলে ব্যবহৃত হয়?

A20B-2101 সিরিজটি তিনটি ড্রাইভ টাইপ জুড়ে রয়েছে √ সার্ভো এম্প্লিফায়ার, স্পিন্ডল এম্প্লিফায়ার এবং পাওয়ার সাপ্লাই মডিউল (PSM) ।A20B-2101-0681 এর নির্দিষ্ট হোস্ট মডিউল প্রকারটি ইনস্টল করা মডিউলের ভিতরে অংশ নম্বর লেবেল থেকে নিশ্চিত করা হয়. FANUC রক্ষণাবেক্ষণ ম্যানুয়ালের হোস্ট মডিউলের খুচরা যন্ত্রাংশের তালিকার সাথে ক্রস রেফারেন্স।

প্রশ্ন 4: A20B-2101-0681 প্রতিস্থাপন কোনো সংরক্ষিত ড্রাইভ বা CNC পরামিতি প্রভাবিত করে?

না. অভ্যন্তরীণ পাওয়ার সাপ্লাই বোর্ড সিস্টেম পরামিতি সংরক্ষণ করে না। A20B-2101-0681 প্রতিস্থাপন CNC এর servo বা স্পিন্ডল পরামিতি সেটিংস প্রভাবিত করে না।প্রতিস্থাপন এবং পুনরুদ্ধার শক্তি ইনস্টল করার পরে, ড্রাইভ মডিউলের কন্ট্রোল ইলেকট্রনিক্স সিএনসির প্রধান মেমরিতে সংরক্ষিত বিদ্যমান সিএনসি পরামিতি ব্যবহার করে পুনরায় চালু হবে।

প্রশ্ন ৫ঃ A20B-2101-0681 এর সংশোধিত সংস্করণ আছে কি?

অনেক A20B-2101 সিরিজ বোর্ডের সংশোধন উপসর্গ রয়েছে যেমন /01A, /02B ?? হার্ডওয়্যার আপডেট পুনরাবৃত্তি নির্দেশ করে। যদি ইনস্টল করা বোর্ড লেবেল একটি নির্দিষ্ট সংশোধন দেখায় (যেমন, A20B-2101-0681/01A),প্রতিস্থাপন উৎস যখন এই মনে রাখবেন. পরবর্তী সংশোধনগুলি সাধারণত একই স্লটে পূর্ববর্তীগুলির সাথে পিছনে সামঞ্জস্যপূর্ণ হয়। যদি ড্রাইভ মডিউলের রক্ষণাবেক্ষণ নোটগুলিতে কোনও নির্দিষ্ট সংশোধন বাধ্যতামূলক হিসাবে নথিভুক্ত না হয়,সর্বশেষ উপলব্ধ সংশোধনটি উপযুক্ত প্রতিস্থাপন পছন্দ.
