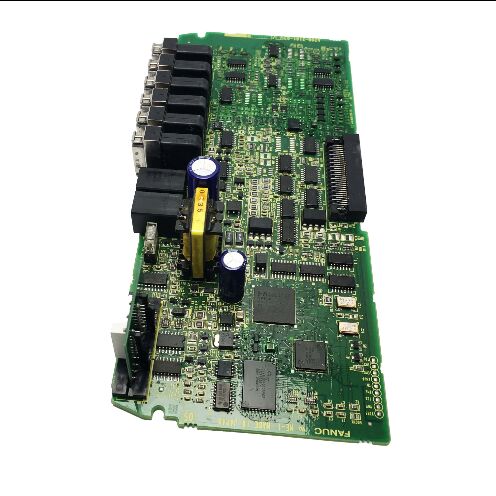

1PC ব্যবহৃত FANUC A20B-2101-0631 A20B21010631 A2OB-21O1-O631

A20B-2101-0631 | FANUC A20B-2101 সিরিজ পাওয়ার বোর্ড — CNC ড্রাইভ সিস্টেম PCB / A20B-2101-063x ফ্যামিলি / ইন্ডাস্ট্রিয়াল অটোমেশন স্পেয়ার

A20B-2101-063x — ড্রাইভ পাওয়ার বোর্ডের একটি পরিবার

A20B-2101-0631 A20B-2101 সিরিজের মধ্যে একটি ঘনিষ্ঠভাবে সম্পর্কিত পাওয়ার বোর্ডের সেটের অন্তর্গত — A20B-2101-0630, 0631, 0632, এবং 0633 সমন্বিত 063x গ্রুপ। এই বোর্ডগুলিকে একত্রে তালিকাভুক্ত করা হয়েছে, তারা পাওয়ার বোর্ডের মধ্যে "প্যারাডিক বোর্ড" হিসাবে কাজ করবে। একই ড্রাইভ পরিবার বা একই পাওয়ার বোর্ড অ্যাপ্লিকেশনের প্রগতিশীল রূপ কভার।

A20B-2101 সিরিজের মধ্যে, পাওয়ার বোর্ডগুলি বিভিন্ন ড্রাইভ এবং পাওয়ার সাপ্লাই প্রসঙ্গে উপস্থিত হয়:

সার্ভো এমপ্লিফায়ার পাওয়ার বোর্ড:Beta-i SVM1 ড্রাইভের জন্য বোর্ড (যেমন A20B-2101-0090 এবং 4A এবং 20A ভেরিয়েন্টের জন্য 0091) এবং উচ্চ-বর্তমান একক-অক্ষ মডিউলগুলির জন্য বৃহত্তর আলফা-আই সিরিজ পাওয়ার বোর্ডগুলি সহ।

পাওয়ার সাপ্লাই মডিউল বোর্ড:A20B-2101-0390 ফ্যামিলি সহ (7-সেগমেন্টের LED ডিসপ্লে সহ আলফা-i PSM হাই-পাওয়ার বোর্ড) যা পুরো সার্ভো ড্রাইভ ক্যাবিনেটের জন্য ডিসি বাস পাওয়ার সাপ্লাই প্রদান করে।

রোবট সার্ভো পাওয়ার বোর্ড:FANUC রোবট জয়েন্ট ড্রাইভ অ্যাসেম্বলির জন্য 6-অক্ষ সার্ভো ড্রাইভ পাওয়ার বোর্ড (A20B-2101-0221, A20B-2101-0511) সহ।

A20B-2101-0631 এই পাওয়ার বোর্ড প্রসঙ্গে কাজ করে — নির্দিষ্ট ড্রাইভ বা এমপ্লিফায়ার মডিউলের জন্য পাওয়ার-লেয়ার ফাংশন প্রদান করে যেখানে এটি ইনস্টল করা আছে।

মূল পণ্য তথ্য

ড্রাইভ মডিউল আর্কিটেকচারে পাওয়ার বোর্ড

FANUC-এর সার্ভো এবং স্পিন্ডেল এমপ্লিফায়ার মডিউলগুলিতে, পাওয়ার বোর্ডগুলি উচ্চ-বর্তমান স্তরের ফাংশনগুলি সম্পাদন করে যা নিয়ন্ত্রণ বোর্ডগুলি করতে পারে না:

ডিসি বাস ইন্টারফেস:পাওয়ার বোর্ডগুলি ভারী তামার কন্ডাক্টর এবং উচ্চ-কারেন্ট সংযোগকারী বহন করে যা মডিউলটিকে ডিসি বাসের সাথে সংযুক্ত করে। 200-300VDC বাসের সম্ভাব্যতা এবং মোটর ত্বরণের সময় প্রবাহিত সর্বোচ্চ স্রোত এই হার্ডওয়্যারটিকে কন্ট্রোল বোর্ডের লজিক-লেভেল সিগন্যাল থেকে মৌলিকভাবে আলাদা করে তোলে।

মোটর আউটপুট পর্যায় ইন্টারফেস:পাওয়ার বোর্ডগুলি IGBT স্যুইচিং স্টেজ থেকে মোটর তারের সংযোগকারীগুলিতে থ্রি-ফেজ আউটপুট রুট করে, সম্পূর্ণ রেট মোটর কারেন্ট বহন করে।

বর্তমান সেন্সিং:হল-ইফেক্ট সেন্সর বা পাওয়ার বোর্ডে প্রতিরোধী শান্টগুলি রিয়েল টাইমে মোটর ফেজ স্রোত পরিমাপ করে। এই পরিমাপগুলি বন্ধ-লুপ বর্তমান নিয়ন্ত্রণের জন্য নিয়ন্ত্রণ বোর্ডে ফিরে আসে।

তাপ ব্যবস্থাপনা:পাওয়ার বোর্ডগুলি কন্ট্রোল বোর্ডের তুলনায় শারীরিকভাবে আইজিবিটি হিটসিঙ্কের কাছাকাছি, এবং তাদের লেআউটটি ড্রাইভে শক্তি অপচয়ের তাপীয় ইন্টারফেসের প্রয়োজনীয়তাগুলিকে মিটমাট করতে হবে।

অ্যাপ্লিকেশন দৃশ্যকল্প

ড্রাইভ পাওয়ার বোর্ডের ত্রুটি:একটি FANUC ড্রাইভ মডিউল ওভারকারেন্ট বা হার্ডওয়্যার সুরক্ষা অ্যালার্ম তৈরি করে। নিয়ন্ত্রণ বোর্ড অক্ষত নিশ্চিত করা হয়. A20B-2101-0631 পাওয়ার বোর্ডটিকে ত্রুটি হিসাবে চিহ্নিত করা হয়েছে। প্রতিস্থাপন ড্রাইভের পাওয়ার আউটপুট ফাংশন পুনরুদ্ধার করে।

ড্রাইভ রক্ষণাবেক্ষণের অতিরিক্ত:একটি উত্পাদন সুবিধা দ্রুত ড্রাইভ মেরামত সক্ষম করার জন্য স্থানীয় পাওয়ার বোর্ডের অতিরিক্ত হিসাবে A20B-2101-0631 বজায় রাখে।

FAQ

প্রশ্ন 1: কোন নির্দিষ্ট ড্রাইভ মডিউল A20B-2101-0631 ব্যবহার করে?

A20B-2101-0631 A20B-2101 পাওয়ার বোর্ডের 063x গ্রুপে রয়েছে। নির্দিষ্ট ড্রাইভ মডিউল যা এটি ব্যবহার করে তা প্রযোজ্য মডিউলের ভিতরে বোর্ড লেবেল থেকে চিহ্নিত করা হয়। বোর্ডের সঠিক কার্যকরী ভূমিকা নিশ্চিত করতে ইনস্টল করা ড্রাইভ মডিউলের জন্য FANUC রক্ষণাবেক্ষণ ম্যানুয়ালে খুচরা যন্ত্রাংশ তালিকার বিপরীতে অংশ নম্বর ক্রস-রেফারেন্স করুন।

প্রশ্ন 2: A20B-2101-0630, 0631, 0632 এবং 0633 কি একে অপরের সাথে বিনিময়যোগ্য?

A20B-2101 সিরিজের 063x বোর্ডগুলি সম্ভবত একই ড্রাইভ পরিবারের মধ্যে ভেরিয়েন্ট - সম্ভবত বিভিন্ন বর্তমান রেটিং বা ইন্টারফেস কনফিগারেশন। তারা খুচরা যন্ত্রাংশ সরবরাহকারীদের দ্বারা একটি পরিবার হিসাবে একসাথে তালিকাভুক্ত করা হয়, কিন্তু পৃথক বোর্ড নির্দিষ্ট মডিউল স্পেসিফিকেশনের সাথে মিলে যায়। প্রতিস্থাপনের অর্ডার দেওয়ার আগে বোর্ড লেবেল থেকে কোন নির্দিষ্ট ভেরিয়েন্ট (0630, 0631, 0632, বা 0633) ইনস্টল করা হয়েছে তা নিশ্চিত করুন।

Q3: A20B-2101-0631 অ্যাক্সেস করার আগে কোন নিরাপত্তা সতর্কতা প্রযোজ্য?

পাওয়ার বোর্ডগুলি ড্রাইভ মডিউলগুলির ভিতরে ডিসি বাস ভোল্টেজ স্তরে কাজ করে। নিশ্চিত করুন যে কোনো অভ্যন্তরীণ অ্যাক্সেসের আগে ড্রাইভ মডিউলের ক্যাপাসিটর ব্যাঙ্ক সম্পূর্ণরূপে নিষ্কাশন করা হয়েছে। প্রযোজ্য মডিউলের জন্য FANUC রক্ষণাবেক্ষণ ম্যানুয়াল এর ডিসচার্জ ওয়েটিং পদ্ধতি অনুসরণ করুন এবং যেকোনো অভ্যন্তরীণ বোর্ড পরিচালনা করার আগে একটি ক্যালিব্রেটেড ডিসি ভোল্টমিটার দিয়ে যাচাই করুন।

Q4: A20B-2101-0631 প্রতিস্থাপন কি ড্রাইভের পরামিতিগুলিকে প্রভাবিত করে?

না। ড্রাইভের প্যারামিটারগুলি CNC-এর প্রধান প্যারামিটার মেমরিতে সংরক্ষণ করা হয়, পাওয়ার বোর্ডে নয়। A20B-2101-0631 প্রতিস্থাপন করা কোনো সঞ্চিত প্যারামিটার সেটিংস পরিবর্তন করে না। প্রতিস্থাপন এবং শক্তি পুনরুদ্ধার করার পরে, CNC তার সার্ভো যোগাযোগ ইন্টারফেসের মাধ্যমে ড্রাইভে বিদ্যমান পরামিতিগুলি প্রয়োগ করে।

প্রশ্ন 5: A20B-2101-0631 কি উপাদান স্তরে মেরামত করা যেতে পারে?

A20B-2101 সিরিজের পাওয়ার বোর্ডগুলির উপাদান-স্তরের মেরামত বিশেষজ্ঞ FANUC পরিষেবা কেন্দ্র দ্বারা অফার করা হয়। সাধারণ মেরামত করা উপাদানগুলির মধ্যে রয়েছে কারেন্ট সেন্স প্রতিরোধক, গেট ড্রাইভার আইসি এবং সুরক্ষা ডিভাইস। উৎপাদন-গুরুত্বপূর্ণ মেশিনের জন্য, সরাসরি বোর্ড প্রতিস্থাপন সাধারণত মেরামতের চেয়ে দ্রুত হয়। উপলব্ধতা এবং পরিবর্তনের প্রয়োজনীয়তার উপর নির্ভর করে উভয় বিকল্পই কার্যকর।
