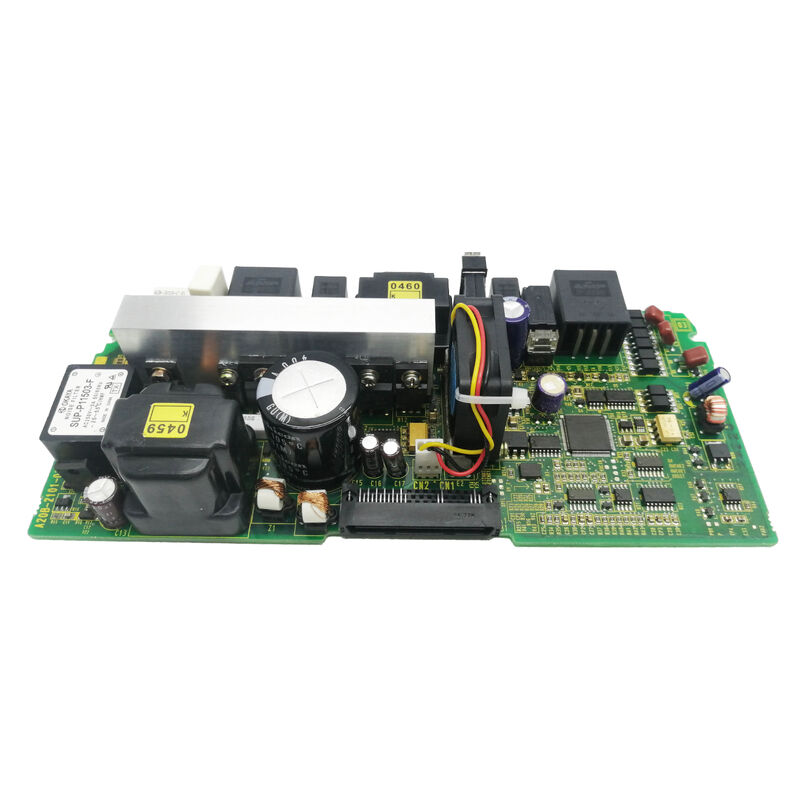

A20B-2101-0390∙ FANUC আলফা আই সিরিজ পাওয়ার সাপ্লাই পিসিবি ∙ ৭ সেগমেন্ট এলইডি / বোর্ডে থাকা গোলমাল ফিল্টার / প্রিন্টেড সার্কিট পিএসএম বোর্ড
আলফা-আই পাওয়ার সাপ্লাই মডিউল
A20B-2101-0390 হল FANUC এর আলফা I সিরিজ ড্রাইভ সিস্টেমের জন্য মুদ্রিত সার্কিট পাওয়ার সাপ্লাই বোর্ড।পাওয়ার সাপ্লাই মডিউল (পিএসএম) পুরো ড্রাইভ সিস্টেমের জন্য কেন্দ্রীয় শক্তি রূপান্তর ইউনিট হিসাবে কাজ করে ‡ উভয় সার্ভো এবং স্পিন্ডল এম্প্লিফায়ারগুলিকে ভাগ করে নেওয়া ডিসি বাসটিতে সংযুক্ত করে.
A20B-2101-0390 PCB হল PSM এর মধ্যে নিয়ন্ত্রণ ও পর্যবেক্ষণ বোর্ড, যা নিম্নলিখিত বিষয়গুলি পরিচালনা করেঃ
সংশোধন নিয়ন্ত্রণঃপিএসএম ইনকামিং থ্রি-ফেজ এসি নেট পাওয়ারকে নিয়ন্ত্রিত ডিসি বাস ভোল্টেজে রূপান্তর করে। পাওয়ার সাপ্লাই পিসিবি এই সংশোধন প্রক্রিয়াটি নিয়ন্ত্রণ করে এবং সঠিক ভোল্টেজ স্তরের জন্য ডিসি বাসটি পর্যবেক্ষণ করে।
পুনরুদ্ধারযোগ্য শক্তি পরিচালনাঃযখন সার্ভো বা স্পিন্ডল অক্ষগুলি হ্রাস পায়, তখন তারা পুনরুদ্ধারযোগ্য শক্তি উৎপন্ন করে।পিএসএম এই শক্তি পরিচালনা করে, হয় এটিকে এসি নেটওয়ার্কে ফেরত দেয় (পুনরুত্পাদনশীল পিএসএম কনফিগারেশনে) অথবা এটি পুনরুত্পাদনশীল প্রতিরোধকের মাধ্যমে ছড়িয়ে দেয়. A20B-2101-0390 পুনর্জন্মমূলক সুইচ নিয়ন্ত্রণ করে.
ডিসি বাস পর্যবেক্ষণঃপাওয়ার সাপ্লাই পিসিবি রিয়েল টাইমে ডিসি বাসের ভোল্টেজ পর্যবেক্ষণ করে, ওভারভোল্টেজ এবং অন্ডভোল্টেজ শর্তগুলি সনাক্ত করে এবং পাওয়ার ইলেকট্রনিক্স ক্ষতিগ্রস্থ হওয়ার আগে সুরক্ষা বন্ধ করে দেয়।
অবস্থা প্রদর্শনঃThe 7-segment LED display on A20B-2101-0390 shows the PSM's operating status and alarm codes — providing direct visual indication of the power supply module's condition without requiring a CNC connection for basic diagnostics.
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
মূল্য |
| সিরিজ টাইপ |
আলফা আই |
| বোর্ডের ধরন |
প্রিন্ট সার্কিট (পাওয়ার সাপ্লাই) |
| প্রদর্শন |
৭ সেগমেন্টের এলইডি |
| গোলমাল ফিল্টার |
বোর্ডে |
| প্রয়োগ |
আলফা আই পিএসএম পাওয়ার সাপ্লাই নিয়ন্ত্রণ |
বোর্ডের গোলমাল ফিল্টার
"বোর্ডে গোলমাল ফিল্টার" স্পেসিফিকেশন A20B-2101-0390 এ ইন্টিগ্রেটেড EMI (বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ) ফিল্টারিং চিহ্নিত করে। Switching power electronics generate significant high-frequency electrical noise — both conducted noise that travels back onto the mains supply and radiated noise that affects nearby sensitive circuits.
A20B-2101-0390 এ ইন্টিগ্রেটেড গোলমাল ফিল্টারঃ
ইএমআই দমনঃFerrite inductors and capacitors on the power supply PCB attenuate high-frequency switching noise before it reaches the mains conductors — reducing interference with other equipment on the same power supply.
সম্মতিঃOn-board filtering is part of FANUC's drive design for CE marking and other EMC compliance requirements — ensuring the drive system meets the radiated and conducted emission limits specified for industrial machinery.
অ্যাপ্লিকেশন দৃশ্যকল্প
পিএসএম পাওয়ার সাপ্লাই পিসিবি ত্রুটিঃএকটি FANUC আলফা I ড্রাইভ সিস্টেম PSM স্তরের এলার্ম তৈরি করে ∙ ডিসি বাসটি স্থাপন করা যায় না বা সিস্টেমটি পাওয়ার-আপের সাথে সাথে শুরু হয়।A20B-2101-0390 পাওয়ার সাপ্লাই PCB ত্রুটি হিসাবে চিহ্নিত করা হয়প্রতিস্থাপন ডিসি বাস প্রতিষ্ঠা এবং স্বাভাবিক ড্রাইভ অপারেশন পুনরুদ্ধার করে।
আলফা আই ড্রাইভ সিস্টেম রক্ষণাবেক্ষণঃএকটি উৎপাদন কেন্দ্রের আলফা আই ড্রাইভ সিস্টেম ব্যাপক পরিকল্পিত রক্ষণাবেক্ষণের মধ্য দিয়ে যায়।A20B-2101-0390 পিএসএম ইলেকট্রনিক্স পুনর্নবীকরণের অংশ হিসাবে প্রতিস্থাপন করা হয় যাতে অবিচ্ছিন্ন নির্ভরযোগ্য শক্তি সরবরাহের কাজ নিশ্চিত করা যায়.
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: আলফা আই ড্রাইভ সিস্টেমে পিএসএম পাওয়ার সাপ্লাই পিসিবির ভূমিকা কী?
ফ্যানুকের আলফা আই আর্কিটেকচারে, পিএসএম হল কেন্দ্রীয় শক্তি রূপান্তর ইউনিট ∙ এটি তিন-ফেজ এসি নেটওয়ার্কের শক্তিকে ডিসি বাসে সংশোধন করে যা সমস্ত সংযুক্ত সার্ভো এবং স্পিন্ডল এম্প্লিফায়ার ব্যবহার করে।A20B-2101-0390 হল PSM এর মধ্যে নিয়ন্ত্রণ PCB, সংশোধন পরিচালনা, ডিসি বাস পর্যবেক্ষণ, পুনর্জন্মমূলক শক্তি হ্যান্ডলিং, এবং প্রতিরক্ষামূলক বন্ধ। একটি কার্যকরী পিএসএম ছাড়া, সিস্টেমের কোনও সার্ভো বা স্পিন্ডল ড্রাইভ কাজ করতে পারে না।
প্রশ্ন ২ঃ A20B-2101-0390-এ 7-বিভাগের LED কোডগুলি কী নির্দেশ করে?
৭ সেগমেন্টের ডিসপ্লেতে দুই ধরনের তথ্য প্রদর্শিত হয়ঃ স্বাভাবিক অপারেশনের সময় স্ট্যাটাস কোড (পিএসএম সক্রিয় এবং ডিসি বাস প্রস্তুত আছে তা নিশ্চিত করে) এবং ত্রুটির অবস্থায় অ্যালার্ম কোড।অ্যালার্ম কোডগুলি সংখ্যাযুক্ত প্রতিটি সংখ্যা FANUC আলফা I সার্ভো এম্প্লিফায়ার রক্ষণাবেক্ষণ ম্যানুয়ালে নথিভুক্ত একটি নির্দিষ্ট ত্রুটির ধরণের সাথে মিলে যায়. প্রদর্শিত কোড পড়া কোন PSM ত্রুটি নির্ণয়ের জন্য শুরু পয়েন্ট।
প্রশ্ন 3: A20B-2101-0390 প্রতিস্থাপনের আগে কোন নিরাপত্তা সতর্কতা প্রয়োজন?
পিএসএমে বড় ফিল্টার ক্যাপাসিটর রয়েছে যা নেটওয়ার্ক শক্তি অপসারণের পরে উচ্চ-ভোল্টেজ ডিসি শক্তি (সাধারণত 300 ¢ 600 ভি ডিসি বাস) সঞ্চয় করে। পিএসএমের অভ্যন্তরে অ্যাক্সেস করার আগেঃমেইন সাপ্লাই বন্ধ করে দিন।, তারপরে রক্ষণাবেক্ষণ ম্যানুয়ালে নির্দিষ্ট স্রাবের সময়টি অপেক্ষা করুন (সাধারণত 5 ~ 10 মিনিট) । কোনও অভ্যন্তরীণ বোর্ড পরিচালনা করার আগে একটি ক্যালিব্রেটেড ভোল্টমিটার ব্যবহার করে ডিসি বাস ভোল্টেজটি 30V এর নীচে রয়েছে তা পরীক্ষা করুন।
প্রশ্ন ৪ঃ A20B-2101-0390 প্রতিস্থাপনের জন্য কি ড্রাইভ সিস্টেমের পুনরায় কনফিগারেশন প্রয়োজন?
পিএসএম পাওয়ার সাপ্লাই পিসিবিতে কোনও ব্যবহারকারী-কনফিগারযোগ্য প্যারামিটার স্টোরেজ নেই all সমস্ত সার্ভো এবং স্পিন্ডল প্যারামিটারগুলি সিএনসির প্যারামিটার মেমরিতে থাকে।প্রতিস্থাপন A20B-2101-0390 মাউন্ট করার পরে এবং নেটওয়ার্ক শক্তি পুনরুদ্ধার, পিএসএম স্বাভাবিকভাবে ডিসি বাস স্থাপন করা উচিত। সিএনসি সক্ষম এবং servo এবং স্পিন্ডল ড্রাইভ পরীক্ষা করার আগে 7-বিভাগ প্রদর্শন সঠিক প্রস্তুত অবস্থা দেখায় যাচাই।
প্রশ্ন ৫ঃ আলফা-আই পিএসএম (এ২০বি-২১০১-০৩৯০) এর পূর্ববর্তী আলফা সিরিজের পিএসএম থেকে কী আলাদা?
"আলফা আই" নামকরণটি ফ্যানুকের আলফা ড্রাইভ সিস্টেমের আই-সিরিজের প্রজন্মকে নির্দেশ করে, যা উন্নত পারফরম্যান্স, উচ্চতর সংহতকরণ সহ পূর্ববর্তী আলফা সিরিজের একটি বিবর্তন।এবং আপডেট যোগাযোগ প্রোটোকল. The Alpha I PSM uses a printed circuit power supply board (A20B-2101-0390) with integrated noise filtering and 7-segment LED diagnostics — features that reflect the Alpha I generation's design improvements over earlier PSM hardware.
