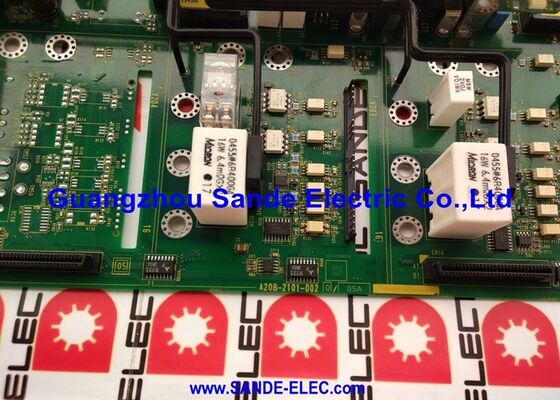

1 পিসি ব্যবহৃত Fanuc A20B-2101-0355 PCB বোর্ড ভাল অবস্থায় A20B21010355 A2OB-21O1-O355

A20B-2101-0355 | FANUC আলফা স্পিন্ডল কন্ট্রোল প্যানেল PCB — A20B-2101 035x স্পিন্ডল কন্ট্রোল ফ্যামিলি

A20B-2101-035x — আলফা স্পিন্ডল কন্ট্রোল PCB পরিবার

A20B-2101-0355 হল A20B-2101-035x পরিবারের মধ্যে একটি স্পিন্ডল কন্ট্রোল বোর্ড — FANUC আলফা সিরিজের স্পিন্ডল পরিবর্ধকগুলির জন্য নিশ্চিত স্পিন্ডেল নিয়ন্ত্রণ PCB পরিসর।

A20B-2101 সিরিজ জুড়ে 035x পরিবার নিশ্চিত করেছে:

নিশ্চিত আলফা আইএসপি নিয়ন্ত্রণ PCB (A20B-2101-0350) এর সংলগ্ন, A20B-2101-0355 একই আলফা সিরিজ ড্রাইভ আর্কিটেকচারের মধ্যে একটি ঘনিষ্ঠভাবে সম্পর্কিত স্পিন্ডেল নিয়ন্ত্রণ ফাংশন পরিবেশন করে।

মূল পণ্য তথ্য

আলফা স্পিন্ডল ড্রাইভ আর্কিটেকচার

FANUC আলফা সিরিজের টাকু পরিবর্ধক একটি মডুলার PCB আর্কিটেকচার ব্যবহার করে যেখানে বিভিন্ন বোর্ড স্বতন্ত্র ফাংশন পরিচালনা করে:

নিয়ন্ত্রণ PCB:বেগ কন্ট্রোল লুপ, সিএনসির সাথে সিরিয়াল যোগাযোগ এবং টাকু সুরক্ষা ফাংশন সম্পাদন করে।

কন্ট্রোল প্যানেল PCB:ড্রাইভের অপারেটর-মুখী ইন্টারফেস উপাদানগুলি পরিচালনা করে — LED স্থিতি প্রদর্শন, অ্যালার্ম কোড প্রদর্শন, এবং ড্রাইভের সামনের প্যানেলে ফাংশন নির্বাচন ইনপুট।

A20B-2101-0355, একটি "স্পিন্ডল কন্ট্রোল প্যানেল" PCB হিসাবে বর্ণিত, আলফা স্পিন্ডল ড্রাইভের মধ্যে প্যানেল ইন্টারফেস ফাংশন পরিবেশন করে — ডিসপ্লে এবং কন্ট্রোল প্যানেল ইন্টিগ্রেশন প্রদান করে যা ইঞ্জিনিয়ার এবং অপারেটরদের স্পিন্ডল ড্রাইভের অবস্থা নিরীক্ষণ করতে এবং ড্রাইভ ইউনিট থেকে সরাসরি অ্যালার্ম কোড পড়তে দেয়৷

অ্যাপ্লিকেশন দৃশ্যকল্প

আলফা স্পিন্ডল ড্রাইভ প্যানেলের ত্রুটি:একটি FANUC আলফা স্পিন্ডল পরিবর্ধক একটি প্যানেল-সম্পর্কিত ত্রুটি তৈরি করে — সামনের প্যানেল ডিসপ্লে আপডেট হওয়া বন্ধ করে বা ভুল অ্যালার্ম কোড প্রদর্শন করে। A20B-2101-0355 প্যানেল PCB ফল্ট হিসাবে চিহ্নিত করা হয়। প্রতিস্থাপন সঠিক ড্রাইভ স্থিতি প্রদর্শন পুনরুদ্ধার করে।

স্পিন্ডেল ড্রাইভ রক্ষণাবেক্ষণ:একটি FANUC আলফা স্পিন্ডল পরিবর্ধক পরিকল্পিত ইলেকট্রনিক্স রক্ষণাবেক্ষণের মধ্য দিয়ে যায়। A20B-2101-0355 স্পিন্ডল কন্ট্রোল প্যানেল PCB ড্রাইভ বোর্ড পুনর্নবীকরণের অংশ হিসাবে প্রতিস্থাপিত হয়েছে।

FAQ

প্রশ্ন 1: আমি কিভাবে নিশ্চিত করব যে A20B-2101-0355 আমার আলফা স্পিন্ডল ড্রাইভের জন্য সঠিক বোর্ড?

ইনস্টল করা বোর্ডের লেবেল থেকে অংশ নম্বর পড়ুন। যদি এটি A20B-2101-0355 পড়ে, এটি নিশ্চিত প্রতিস্থাপন। প্রযোজ্য FANUC আলফা স্পিন্ডল এমপ্লিফায়ার রক্ষণাবেক্ষণ ম্যানুয়াল এর PCB ইনস্টলেশন ডায়াগ্রাম এবং খুচরা যন্ত্রাংশ তালিকার সাথে ক্রস-রেফারেন্স।

প্রশ্ন 2: A20B-2101-0355 কি A20B-2101-0350 এর সাথে বিনিময়যোগ্য?

A20B-2101-0350 হল A06B-6141 ড্রাইভের জন্য আলফা iSP কন্ট্রোল PCB (টাইপ A)। A20B-2101-0355 একই 035x পরিবারে একটি ভিন্ন টাকু নিয়ন্ত্রণ প্যানেল বোর্ড। এগুলি সরাসরি বিনিময়যোগ্য নয় - প্রতিটি স্পিন্ডল ড্রাইভের মধ্যে একটি নির্দিষ্ট সার্কিট ফাংশন পরিবেশন করে। ইনস্টল করা ইউনিটের লেবেল থেকে সঠিক বোর্ড নিশ্চিত করুন।

প্রশ্ন 3: A20B-2101-0355 প্রতিস্থাপনের জন্য কি স্পিন্ডেল প্যারামিটার পুনরায় প্রবেশের প্রয়োজন হয়?

স্পিন্ডল প্যারামিটারগুলি CNC-এর প্যারামিটার মেমরিতে থাকে, ড্রাইভের প্যানেল PCB-তে নয়। A20B-2101-0355 প্রতিস্থাপন সঞ্চিত টাকু পরামিতি প্রভাবিত করে না। প্রতিস্থাপন ফিট করার পরে, সঠিক প্রদর্শন ফাংশন এবং অ্যালার্ম কোড অপারেশন যাচাই করুন।

প্রশ্ন 4: A20B-2101-0355 পরিচালনা করার সময় কোন ESD সতর্কতা প্রযোজ্য?

একটি ESD-নিরাপদ পৃষ্ঠে গ্রাউন্ডেড অ্যান্টি-স্ট্যাটিক কব্জির চাবুক দিয়ে হ্যান্ডেল করুন। অ্যান্টি-স্ট্যাটিক প্যাকেজিং এ সংরক্ষণ করুন। স্পিন্ডল ড্রাইভকে সম্পূর্ণভাবে পাওয়ার ডাউন করুন এবং অভ্যন্তরীণ বোর্ডগুলি অ্যাক্সেস করার আগে ডিসি বাস ডিসচার্জ যাচাই করুন — স্পিন্ডল ড্রাইভ ডিসি বাস ভোল্টেজ 600V অতিক্রম করতে পারে।
