1 পিসি ব্যবহৃত Fanuc A20B-2101-0350 PCB বোর্ড ভাল অবস্থায় A20B21010350 A2OB-21O1-O35O

A20B-2101-0350∙ FANUC আলফা আইএসপি স্পিন্ডল কন্ট্রোল পিসিবি A06B-6141 / টাইপ এ / 6141 সিরিজ স্পিন্ডল ড্রাইভ

এ০৬বি-৬১৪১ আলফা আইএসপি স্পিন্ডল এম্প্লিফায়ার

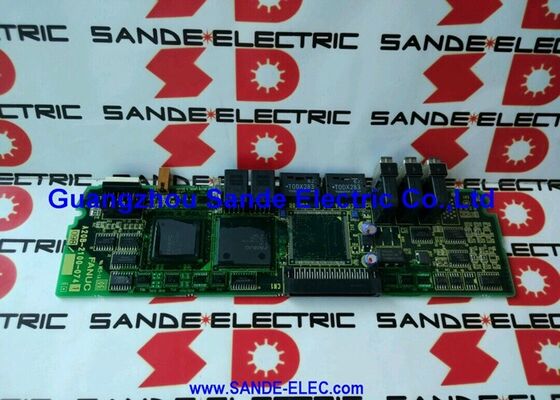

A20B-2101-0350 হল FANUC A06B-6141 আলফা আইএসপি (আই স্পিন্ডল) সিরিজের স্পিন্ডল এম্প্লিফায়ারের ভিতরে মাউন্ট করা টাইপ এ কন্ট্রোল পিসিবি।A06B-6141 হল FANUC এর আলফা আই-সিরিজের ইন্টিগ্রেটেড স্পিন্ডল এম্প্লিফায়ার, পুনরুদ্ধারযোগ্য ব্রেকিং, এবং এক কম্প্যাক্ট ইউনিটে স্পিন্ডল ইনভার্টার ফাংশন।

কন্ট্রোল পিসিবি (A20B-2101-0350) ড্রাইভের বুদ্ধিমান স্তর। এটি সম্পাদন করেঃ

স্পিন্ডল গতি নিয়ন্ত্রণঃসিএনসি থেকে সিরিয়াল স্পিন্ডল ইন্টারফেসের মাধ্যমে গতির কমান্ড গ্রহণ করা এবং নির্দেশিত স্পিন্ডল গতি অর্জনের জন্য প্রয়োজনীয় ইনভার্টার আউটপুট ফ্রিকোয়েন্সি এবং ভোল্টেজ গণনা করা।

ওরিয়েন্টেশন কন্ট্রোলঃস্পিন্ডল ওরিয়েন্টেশন ফাংশন পরিচালনা করা হচ্ছে ️ সরঞ্জাম পরিবর্তন, শক্ত ট্যাপিং সিঙ্ক্রোনাইজেশন এবং সি-অক্ষ কনট্যুরিংয়ের জন্য স্পিন্ডলটিকে একটি সুনির্দিষ্ট কৌণিক অবস্থানে বন্ধ করা।

সিরিয়াল যোগাযোগ:FANUC সিরিয়াল স্পিন্ডল প্রোটোকলের মাধ্যমে সিএনসি এবং স্পিন্ডল ড্রাইভের মধ্যে যোগাযোগ পরিচালনা করাত্রুটি) ফিরে CNC এবং গ্রহণ কমান্ড (গতির রেফারেন্স), মোড, সক্রিয়) ।

সুরক্ষা ফাংশনঃড্রাইভের তাপমাত্রা, ওভারকরেন্ট, ওভারভোল্টেজ এবং এনকোডার ফিডব্যাক অখণ্ডতা পর্যবেক্ষণ করা হচ্ছে

মূল বৈশিষ্ট্যাবলী

সংযোগকারী ফাংশন

A20B-2101-0350 এর বেশ কয়েকটি সংজ্ঞায়িত সংযোগকারী রয়েছে যা ড্রাইভ সিস্টেমের বাকি অংশের সাথে ইন্টারফেস করেঃ

CXA2A / CXA2B:সিরিয়াল স্পিন্ডল যোগাযোগ সংযোজকগুলি ️ স্পিন্ডল ড্রাইভকে সিএনসির সিরিয়াল স্পিন্ডল ইন্টারফেসের সাথে সংযুক্ত করে। এগুলি সিএনসি এবং ড্রাইভের মধ্যে দ্বিপাক্ষিক কমান্ড এবং প্রতিক্রিয়া ডেটা বহন করে।

JA7A / JA7B:স্পিন্ডল মোটর পজিশন এনকোডার ফিডব্যাক সংযোগকারীগুলি স্পিন্ডল মোটরে মাউন্ট করা এনকোডার থেকে মোটর গতি এবং অবস্থান ডেটা গ্রহণ করে।

JYA2 / JYA3:অতিরিক্ত ফিডব্যাক সংযোজক সাধারণত অবস্থান কোডার বা ওরিয়েন্টেশন সেন্সর সংকেতগুলির জন্য ব্যবহৃত হয় যা স্পিন্ডল ওরিয়েন্টেশন এবং সিএস-অক্ষ ফাংশনে ব্যবহৃত হয়।

JX4 / JY1:অতিরিক্ত সিগন্যালের জন্য ইন্টারফেস সংযোজকগুলি ️ স্পিন্ডল এম্প্লিফায়ার প্রস্তুত, অ্যালার্ম আউটপুট, বা মেশিন I/O সিগন্যাল সহ।

অ্যাপ্লিকেশন দৃশ্যকল্প

A06B-6141 স্পিন্ডল ড্রাইভ অ্যালার্মএকটি FANUC আলফা আইএসপি স্পিন্ডল এম্প্লিফায়ার একটি কন্ট্রোল-লেভেল অ্যালার্ম তৈরি করে (পাওয়ারের ত্রুটি নয়) । স্পিন্ডল মোটর এবং পাওয়ার স্টেজটি স্বাস্থ্যকর যাচাই করা হয়।A20B-2101-0350 কন্ট্রোল PCB ত্রুটি হিসাবে চিহ্নিত করা হয়. প্রতিস্থাপন স্পিন্ডল ড্রাইভ ফাংশন পুনরুদ্ধার.

স্পিন্ডল ওরিয়েন্টেশন ব্যর্থতাঃএকটি সিএনসি মেশিনিং সেন্টারে স্পিন্ডল ওরিয়েন্টেশন ত্রুটি বিকাশ √ স্পিন্ডল সরঞ্জাম পরিবর্তন করার জন্য সঠিক অবস্থানে থামতে ব্যর্থ হয়। ওরিয়েন্টেশন সেন্সর এবং এনকোডার যাচাই করার পরে,A20B-2101-0350 নিয়ন্ত্রণ ত্রুটি হিসাবে চিহ্নিত করা হয়.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: আমি কিভাবে নিশ্চিত করতে পারি যে A20B-2101-0350 আমার স্পিন্ডল ড্রাইভের জন্য সঠিক নিয়ন্ত্রণ PCB?

ড্রাইভের নেমপ্লেট থেকে স্পিন্ডল এম্প্লিফায়ারের মডেল নম্বর চিহ্নিত করুন যদি এটি A06B-6141 বলে, তাহলে A20B-2101-0350 হল সঠিক টাইপ এ নিয়ন্ত্রণ PCB।ইনস্টল করা বোর্ডের লেবেল থেকে "টাইপ এ" নামটিও যাচাই করুনপণ্যের বর্ণনায় "6141 সিরিজ" সরাসরি A06B-6141 স্পিন্ডল এম্প্লিফায়ারের সাথে সামঞ্জস্যপূর্ণ।

প্রশ্ন 2: A06B-6141 স্পিন্ডল কন্ট্রোল বোর্ডের প্রেক্ষাপটে "টাইপ এ" কী?

FANUC স্পিন্ডল এম্প্লিফায়ারগুলি বিভিন্ন কন্ট্রোল পিসিবি কনফিগারেশনগুলি ব্যবহার করতে পারে ️ টাইপ এ এবং টাইপ বি নামকরণগুলি এই রূপগুলিকে আলাদা করে। টাইপ এ হ'ল A06B-6141 এর জন্য স্ট্যান্ডার্ড কন্ট্রোল বোর্ড কনফিগারেশন.ভুল টাইপ (টাইপ এ অবস্থানে টাইপ বি) ইনস্টল করার ফলে যোগাযোগ ব্যর্থতা বা নিয়ন্ত্রণ ত্রুটি হতে পারে। অর্ডার করার আগে সর্বদা ইনস্টল করা বোর্ডের লেবেল থেকে টাইপটি নিশ্চিত করুন।

প্রশ্ন 3: কোন স্পিন্ডল এলার্মগুলি বিশেষভাবে A20B-2101-0350 ত্রুটি নির্দেশ করে?

কন্ট্রোল পিসিবি ত্রুটি সাধারণত স্পিন্ডল সিরিয়াল যোগাযোগ গ্রুপ বা নিয়ন্ত্রণ স্তরের ত্রুটি কোডগুলিতে অ্যালার্ম উত্পাদন করে যেমন অ্যালার্ম 9 (সিরিয়াল যোগাযোগ ত্রুটি), অ্যালার্ম 24 (মোটর নিয়ন্ত্রণ ত্রুটি),অথবা অ্যালার্ম 73 (কন্ট্রোল কার্ড ত্রুটি) ড্রাইভের LED এ প্রদর্শিত হিসাবেপাওয়ার স্টেজ এলার্ম (ওভারকন্ট্রাক্ট, ওভারভোল্টেজ) সাধারণত নিয়ন্ত্রণ বোর্ডের পরিবর্তে পাওয়ার পিসিবি বা আইজিবিটি নির্দেশ করে।

প্রশ্ন 4: A20B-2101-0350 প্রতিস্থাপনের জন্য কি স্পিন্ডল পরামিতি পুনরায় প্রবেশের প্রয়োজন?

স্পিন্ডল পরামিতি CNC এর স্পিন্ডল পরামিতি মেমরিতে থাকে ¢ ড্রাইভের নিয়ন্ত্রণ পিসিবিতে নয়। প্রতিস্থাপন A20B-2101-0350 মাউন্ট করার পরে,সিএনসি পুনরায় চালু-প্রারম্ভিকীকরণ ক্রমের সময় সিরিয়াল স্পিন্ডল ইন্টারফেসের মাধ্যমে ড্রাইভে স্পিন্ডল পরামিতিগুলি ডাউনলোড করে. উৎপাদন শুরু করার আগে স্পিন্ডলের স্বাভাবিক কাজ নিশ্চিত করুন।

প্রশ্ন 5: A20B-2101-0350 প্রতিস্থাপনের সময় কোন ESD এবং নিরাপত্তা সতর্কতা প্রয়োগ করা হয়?

সিএনসি এবং স্পিন্ডল ড্রাইভ সম্পূর্ণরূপে বন্ধ করুন।ড্রাইভের ডিসি বাস ক্যাপাসিটরগুলি একটি ক্যালিব্রেটেড ডিসি ভোল্টমিটার ব্যবহার করে ড্রাইভ ক্যাবিনেট খোলার আগে সম্পূর্ণরূপে নিষ্কাশন করা হয়েছে তা নিশ্চিত করুন ০ ডিসি বাস ভোল্টেজ 600 ভি ছাড়িয়ে যেতে পারে এবং নেট পাওয়ার অপসারণের পরেও অব্যাহত থাকতে পারে. A20B-2101-0350 একটি ESD-নিরাপদ পৃষ্ঠের উপর একটি গ্রাউন্ডেড অ্যান্টি-স্ট্যাটিক wriststrap সঙ্গে হ্যান্ডেল করুন।
