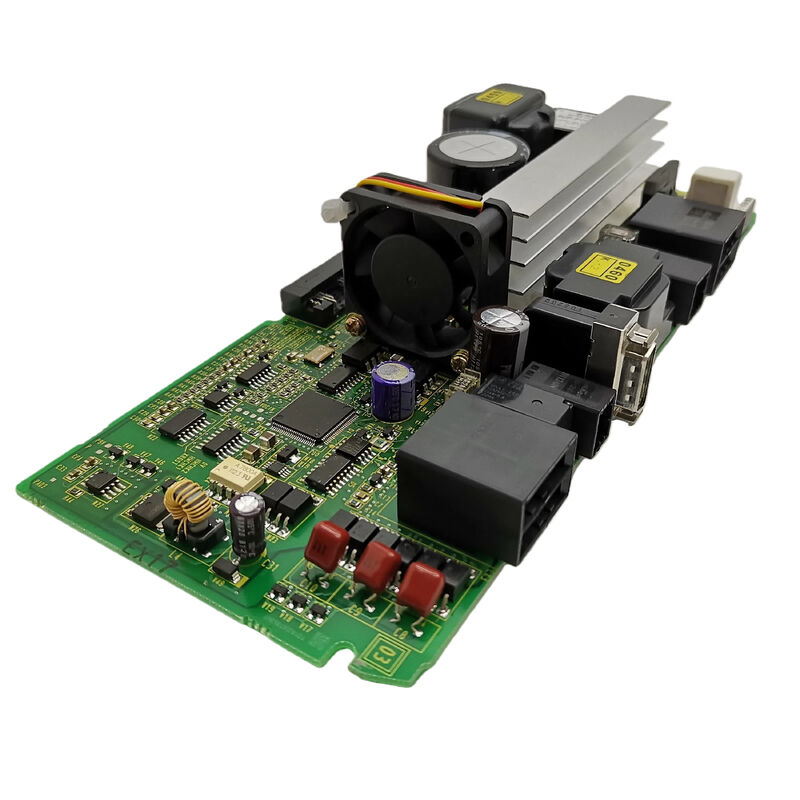

1pc FANUC A20B-2101-0091 সার্ভো কার্ড পরীক্ষিত A20B21010091 A2OB-21O1-OO91

A20B-2101-0091∙ FANUC বিটা-আই SVM1-20i পাওয়ার PCB FSSB এবং I/O লিঙ্ক / A06B-6130-H002 / A06B-6132-H002

দুটি ইন্টারফেস ভেরিয়েন্ট, এক পাওয়ার বোর্ড

FANUC Beta-i SVM1-20i সার্ভো ড্রাইভ দুটি যোগাযোগ ইন্টারফেস কনফিগারেশনে পাওয়া যায়। পছন্দটি নির্ভর করে যে CNC যোগাযোগ প্রোটোকলটি মেশিন টুল ব্যবহার করেঃ

FSSB ইন্টারফেস (A06B-6130-H002):অক্ষ যোগাযোগের জন্য FANUC এর ফাইবার অপটিক সার্ভো সেরিয়াল বাস ব্যবহার করে, যা ড্রাইভ ক্যাবিনেটের পরিবেশ থেকে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের সম্পূর্ণ অনাক্রম্যতা প্রদান করে। কন্ট্রোল বোর্ডঃ A20B-2101-0050।

I/O লিঙ্ক ইন্টারফেস (A06B-6132-H002):অক্ষ যোগাযোগের জন্য FANUC এর I/O লিঙ্ক সিরিয়াল বাস ব্যবহার করে, একটি I/O লিঙ্ক নোড হিসাবে সার্ভো অক্ষকে সম্বোধন করে। কন্ট্রোল বোর্ডঃ A20B-8101-0200।

উভয় বৈকল্পিক ব্যবহার করেA20B-2101-0091 পাওয়ার বোর্ড হিসাবে. উচ্চ-বর্তমান মোটর আউটপুট পর্যায়, ডিসি বাস সংযোগ এবং আইজিবিটি হার্ডওয়্যার দুটি ইন্টারফেস সংস্করণের মধ্যে একই রকম only কেবল কন্ট্রোল বোর্ড পরিবর্তন হয়।

পণ্য সম্পর্কিত মূল তথ্য

পাওয়ার বোর্ড বনাম কন্ট্রোল বোর্ড

বিটা-আই এসভিএম১-২০আই মডিউলের মধ্যে, দুটি সক্রিয় পিসিবি বিভিন্ন ফাংশন সম্পাদন করেঃ

A20B-2101-0091 (পাওয়ার PCB):এটি সমস্ত উচ্চ-বর্তমান হার্ডওয়্যার বহন করে DC বাস ইনপুট টার্মিনাল, তিন-ফেজ মোটর আউটপুট সংযোগ এবং বর্তমান সেন্সর সার্কিট। এটি স্বাভাবিক পরিষেবাতে বাস ভোল্টেজ স্তরে কাজ করে।

কন্ট্রোল বোর্ড (FSSB এর জন্য A20B-2101-0050, I/O লিঙ্কের জন্য A20B-8101-0200):ডিজিটাল যোগাযোগ প্রক্রিয়া করে, বর্তমান নিয়ন্ত্রণ অ্যালগরিদম চালায়, এনকোডার ফিডব্যাক প্রক্রিয়া করে এবং আইজিবিটি গেট কমান্ড তৈরি করে। লজিক ভোল্টেজ স্তরে কাজ করে।

একটি ব্যর্থ A20B-2101-0091 সাধারণত আউটপুট সম্পর্কিত অ্যালার্ম হিসাবে প্রকাশ করে, লোডের অধীনে অতিরিক্ত বর্তমান, ড্রাইভ হার্ডওয়্যার সুরক্ষা ভ্রমণ, যোগাযোগের ত্রুটির পরিবর্তে।এই লক্ষণগুলিকে আলাদা করে এই বোর্ডের লক্ষ্যবস্তু প্রতিস্থাপনের নির্দেশ দেয়.

অ্যাপ্লিকেশন দৃশ্যকল্প

SVM1-20i FSSB ড্রাইভ পাওয়ার ত্রুটিঃএকটি বিটা-আই এসভিএম 1-20 আই (এ 06 বি -6130-এইচ 002) স্বাভাবিক লোডের অধীনে একটি ওভারকরেন্ট অ্যালার্ম বিকাশ করে। কন্ট্রোল বোর্ড সঠিকভাবে পরীক্ষা করে। A20B-2101-0091 পাওয়ার বোর্ডটি ত্রুটি হিসাবে চিহ্নিত করা হয়।প্রতিস্থাপন স্বাভাবিক ড্রাইভ আউটপুট পুনরুদ্ধার.

I/O লিংক ভেরিয়েন্ট সার্ভিসঃI/O Link SVM1-20i (A06B-6132-H002) ব্যবহারকারী একটি মেশিনের জন্য একটি পাওয়ার বোর্ড প্রয়োজন। A20B-2101-0091 উভয় ইন্টারফেস ভেরিয়েন্টের জন্য সাধারণ।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: A20B-2101-0091 কি A20B-2101-0090 (SVM1-4i-এ ব্যবহৃত) এর পরিবর্তে হতে পারে?

নং. A20B-2101-0090 SVM1-4i (4A শীর্ষ) পরিবেশন করে যখন A20B-2101-0091 SVM1-20i (20A শীর্ষ) পরিবেশন করে। প্রতিটি বোর্ডের অভ্যন্তরে বর্তমান বহনকারী হার্ডওয়্যারটি তার নির্দিষ্ট রেটিংয়ের সাথে মেলে।তারা একে অপরের সাথে বিনিময়যোগ্য নয় যদিও তারা অনুরূপ দেখায়.

প্রশ্ন ২ঃ A20B-2101-0091 অ্যাক্সেস করার আগে কোন নিরাপত্তা পদ্ধতি প্রযোজ্য?

এসভিএম 1-20 আই মডিউলটি এসি পাওয়ার অপসারণের পরে ডিসি বাস ভোল্টেজ ধরে রাখে। মডিউলটি খোলার আগে চার্জ সূচক এলইডি বন্ধ হওয়ার জন্য অপেক্ষা করুন এবং একটি ক্যালিব্রেটেড ডিসি ভোল্টমিটার দিয়ে যাচাই করুন।বোর্ড পরিচালনা করার সময় একটি ESD-নিরাপদ wristband ব্যবহার করুন.

প্রশ্ন 3: A20B-2101-0091 প্রতিস্থাপনের জন্য সার্ভো পরামিতি পুনরায় প্রবেশের প্রয়োজন?

না. সার্ভো পরামিতিগুলি সিএনসির প্রধান মেমরিতে সংরক্ষণ করা হয়, ড্রাইভ পিসিবিতে নয়। প্রতিস্থাপনটি মাউন্ট করার পরে, সিএনসি যোগাযোগ পুনরায় স্থাপন করে এবং বিদ্যমান পরামিতিগুলি স্বয়ংক্রিয়ভাবে প্রয়োগ করে।

প্রশ্ন ৪ঃ কোন লক্ষণগুলি A20B-2101-0091 ব্যর্থতার তুলনায় নিয়ন্ত্রণ বোর্ডের ব্যর্থতার ইঙ্গিত দেয়?

পাওয়ার বোর্ড ব্যর্থতাঃ লোডের সাথে সম্পর্কিত ওভারকরেন্ট অ্যালার্ম, অ্যাসমিট্রিক মোটর ফেজ, চলমান অবস্থার অধীনে হার্ডওয়্যার সুরক্ষা ভ্রমণ। কন্ট্রোল বোর্ড ব্যর্থতাঃ FSSB / I / O লিংক যোগাযোগ ত্রুটি,ড্রাইভ প্রস্তুত অবস্থায় পৌঁছাতে ব্যর্থলোড-সংক্রান্ত এলার্মগুলি প্রথমে পাওয়ার বোর্ডে নির্দেশ করে।
