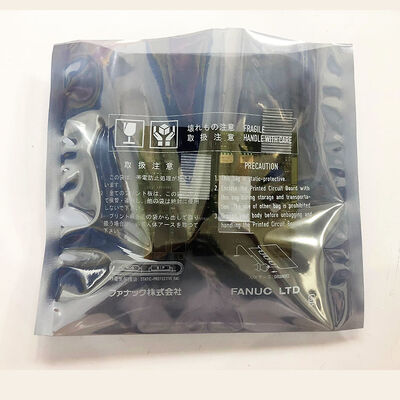

1 পিসি ব্যবহৃত Fanuc A20B-2101-0050 কন্ট্রোল বোর্ডভাল অবস্থায় A20B21000050 A2OB-21O1-OO5O

A20B-2101-0050∙ FANUC বিটা-আই SVM1 কন্ট্রোল PCB ∙ SVM1-4i / SVM1-20i / SVM1-40i / A06B-6130-H001/H002/H003 / FSSB / ডায়নামিক ব্রেক

বিটা-আই এসভিএম১ ০ ইকোনমি এক-অক্ষের সার্ভো ড্রাইভ

FANUC Beta-i (βi) সিরিজটি FANUC এর সার্ভো ড্রাইভ পণ্য পরিসরের অর্থনীতি স্তর দখল করে।যেখানে আলফা-আই সিরিজের লক্ষ্যমাত্রা সর্বোচ্চ সার্ভো শক্ততা এবং কনট্যুরিং নির্ভুলতা দাবি করে উচ্চ-কার্যকারিতা অ্যাপ্লিকেশন, বিটা-আই মেশিন টুলস সার্ভিস করে যেখানে বাস্তব খরচ এ নির্ভরযোগ্য সার্ভো কর্মক্ষমতা অগ্রাধিকার হয়।

বিটা-আই এসভিএম১ (এক অক্ষের সার্ভো মডিউল, A06B-6130 সিরিজ) মডিউল প্রতি এক সার্ভো অক্ষ প্রদান করেঃ

A20B-2101-0050 হল 4i, 20i, এবং 40i ভেরিয়েন্টগুলির জন্য সাধারণ নিয়ন্ত্রণ PCB। 80i এর জন্য একটি পৃথক নিয়ন্ত্রণ PCB (A20B-2101-0051) প্রয়োজন।

মূল বৈশিষ্ট্যাবলী

ডায়নামিক ব্রেক ∙ ই-স্টপ এ নিয়ন্ত্রিত হ্রাস

A20B-2101-0050 কন্ট্রোল পিসিবি SVM1 এর গতিশীল ব্রেক ফাংশন সক্ষম করে। এই ফাংশনটি স্বয়ংক্রিয়ভাবে অ্যাক্টিভ হয় যখন ড্রাইভটি অক্ষম করা হয় E- স্টপ, অ্যালার্ম ট্রিপ বা পাওয়ার হ্রাসঃ

এটি কিভাবে কাজ করে:যখন ড্রাইভ তার আউটপুট নিষ্ক্রিয় করে, কন্ট্রোল পিসিবি একটি সার্কিটকে কমান্ড করে যা সার্ভো মোটরের ফেজ ওয়ালিং জুড়ে একটি প্রতিরোধককে সংযুক্ত করে।একটি জেনারেটর হয়ে যায় যা ব্রেক রেজিস্টারের মধ্য দিয়ে বর্তমান চালায়এটি একটি ব্রেকিং টর্ক উৎপন্ন করে যা ফ্রি-কোস্টিংয়ের তুলনায় উল্লেখযোগ্যভাবে দ্রুততর অক্ষকে হ্রাস করে।

কেন এটা গুরুত্বপূর্ণ:ই-স্টপের পরে একটি অনিয়ন্ত্রিত কোস্টিং অক্ষ সরঞ্জাম, ফিক্সচার বা ওয়ার্কপিসকে ক্ষতিগ্রস্থ করতে পারে। ডায়নামিক ব্রেক একটি পূর্বাভাসযোগ্য, দ্রুত স্টপ প্রদান করে ¢ মেশিন এবং অপারেটর উভয়ই রক্ষা করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

বিটা-আই এসভিএম১-২০আই কন্ট্রোল পিসিবি ত্রুটিঃএকটি কম্প্যাক্ট সিএনসি মেশিনিং সেন্টারের বিটা-আই এসভিএম 1-20 আই (এ 06 বি -6130-এইচ 002) এফএসএসবি যোগাযোগ বিপদাশঙ্কা তৈরি করে। পাওয়ার বোর্ডটি অক্ষত রয়েছে তা নিশ্চিত করা হয়েছে।A20B-2101-0050 নিয়ন্ত্রণ PCB প্রতিস্থাপন FSSB যোগাযোগ পুনরুদ্ধার.

অর্থনীতি সিএনসি অক্ষ সার্ভো বোর্ড প্রতিস্থাপনঃএকটি সিএনসি মেশিন তার তিনটি অক্ষের জন্য তিনটি পৃথক এসভিএম 1-20 আই ড্রাইভ ব্যবহার করে। তিনটি একই A20B-2101-0050 নিয়ন্ত্রণ পিসিবি ব্যবহার করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ একটি A20B-2101-0050 কি SVM1-4i, 20i, এবং 40i ¢ তিনটি বর্তমান রেটিং কভার করে?

হ্যাঁ, FANUC Beta-i সিরিজ বর্ণনা ম্যানুয়াল (B-65322EN/02) A20B-2101-0050 কে তিনটি জন্য নিয়ন্ত্রণ PCB হিসাবে নিশ্চিত করেছেঃ SVM1-4i (H001), SVM1-20i (H002), এবং SVM1-40i (H003).শক্তি বোর্ড প্রতিটি বর্তমান রেটিং সঙ্গে পরিবর্তন, কিন্তু নিয়ন্ত্রণ পিসিবি তিনটি বৈকল্পিক জুড়ে সাধারণ।

প্রশ্ন ২ঃ A20B-2101-0050 কি A20B-2101-0051 (SVM1-80i এবং SVM1-40HVi-তে ব্যবহৃত) এর পরিবর্তে ব্যবহার করা যেতে পারে?

নং. এ২০বি-২১০১-০০৫১ উচ্চ-বর্তমানের এসভিএম-৮০আই এবং উচ্চ-ভোল্টেজ এসভিএম-১-৪০এইচভি-তে কাজ করে। এই রূপগুলির জন্য বিভিন্ন বর্তমান ফিডব্যাক স্কেলিং এবং গেট ড্রাইভ ইন্টারফেস হার্ডওয়্যার প্রয়োজন।একটি SVM1-80i মধ্যে A20B-2101-0050 মাউন্ট ভুল বর্তমান নিয়ন্ত্রণ উত্পাদন. সবসময় নিয়ন্ত্রণ পিসিবি নির্দিষ্ট ড্রাইভ মডেলের সাথে মেলে।

প্রশ্ন 3: প্রতিটি SVM1 ভেরিয়েন্টে কোন পাওয়ার বোর্ডগুলি A20B-2101-0050 এর সাথে যুক্ত?

FANUC Beta-i ম্যানুয়াল থেকে (B-65322EN/02):

• SVM1-4i এবং SVM1-20i (H001/H002): পাওয়ার বোর্ড A20B-2101-0091
• SVM1-40i (H003): পাওয়ার বোর্ড A16B-3200-0512

ড্রাইভের কাজ করার জন্য নিয়ন্ত্রণ বোর্ড এবং পাওয়ার বোর্ড উভয়ই কার্যকর হতে হবে। শুধুমাত্র একটি প্রতিস্থাপন করার আগে উভয়ই নিশ্চিত করুন।

প্রশ্ন 4: A20B-2101-0050 প্রতিস্থাপনের জন্য সার্ভো পরামিতি পুনরায় প্রবেশের প্রয়োজন?

নং. সার্ভো পরামিতি (মোটর আইডি, এনকোডার টাইপ, লাভ মান) CNC এর প্রধান পরামিতি মেমরিতে বসবাস করে। প্রতিস্থাপন A20B-2101-0050 মাউন্ট করার পরে,CNC পুনরায় স্থাপন FSSB যোগাযোগ এবং বিদ্যমান পরামিতি স্বয়ংক্রিয়ভাবে প্রয়োগ করেউৎপাদন শুরু করার আগে সার্ভোর স্বাভাবিক প্রতিক্রিয়া যাচাই করুন।
