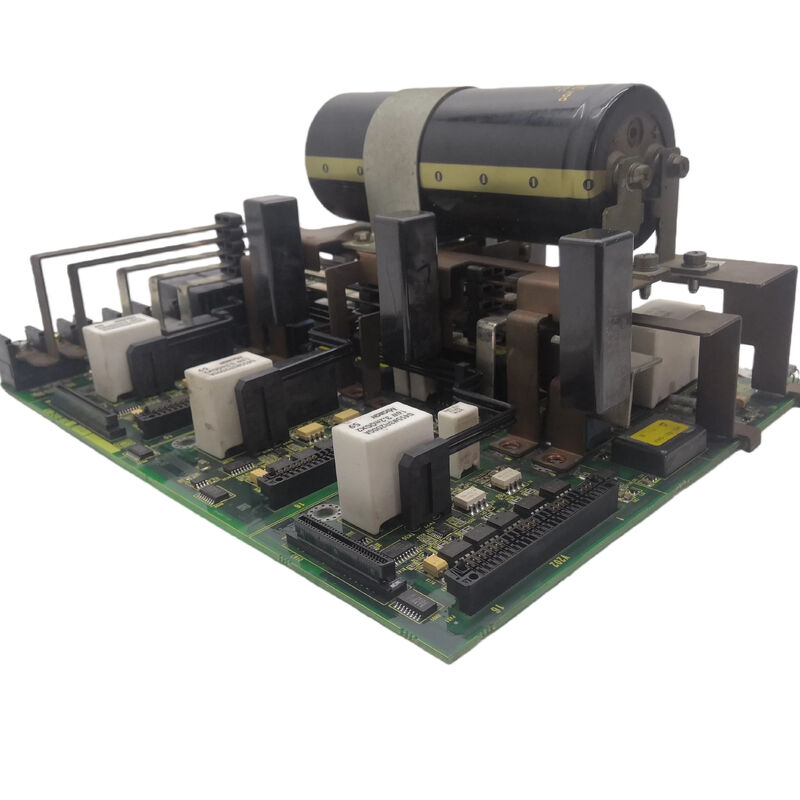

Fanuc A20B-2101-0025 সার্কিট বোর্ড A2OB21O1OO25 A20B21010025

A20B-2101-0025 | FANUC বিটা iSVSP3-40/40/40-15i ট্রিপল-অ্যাক্সিস পাওয়ার PCB — A06B-6134-H303 / 3×40A সার্ভো + 15kW স্পিন্ডল / পাওয়ার ওয়্যারিং কার্ড

তিনটি সার্ভো অক্ষ এবং একটি টাকু — একটি একক ইউনিটে

A20B-2101-0025 FANUC A06B-6134 বিটা SVSP সিরিজের মধ্যে সবচেয়ে সক্ষম বৈকল্পিক পরিবেশন করে: ট্রিপল-অক্ষ কনফিগারেশন। যেখানে দ্বৈত-অক্ষ A06B-6134-H203 2-অক্ষ লেদ এবং সাধারণ মেশিনিং কেন্দ্রগুলিকে কভার করে, সেখানে A06B-6134-H303 (H303#A বা H303#C) একটি তৃতীয় সার্ভো চ্যানেল যোগ করে — 3-অক্ষ মেশিনিং কেন্দ্রকে সক্ষম করে যা একই ইউনিটের জন্য একীভূত করা হয়েছে।

SVSPM1-40/40/40-15i উপাধিটি ক্ষমতাকে ভেঙে দেয়:

• 40/40/40:তিনটি সার্ভো অক্ষ চ্যানেল, প্রতিটি 40A শীর্ষে রেট করা হয়েছে
• 15i:ইন্টিগ্রেটেড 15kW টাকু পরিবর্ধক
• SVSPM1:একক সমন্বিত মডিউল (পৃথক PSM + SVM + SPM এর বিপরীতে)

দ্বৈত-অক্ষ A20B-2101-0022-এর তুলনায়, ট্রিপল-অক্ষ A20B-2101-0025 একটি তৃতীয় সার্ভো মোটর অক্ষের জন্য প্রয়োজনীয় অতিরিক্ত 40A সার্ভো চ্যানেল সরবরাহ করে — একটি সমন্বিত ড্রাইভ ইউনিটের মধ্যে একটি কমপ্যাক্ট 3-অক্ষ CNC উল্লম্ব মেশিনিং কেন্দ্র সক্ষম করে৷

মূল পণ্য তথ্য

iSVSP3 বনাম iSVSP2 — কেন তৃতীয় অক্ষ পাওয়ার বোর্ড পরিবর্তন করে

দ্বৈত-অক্ষ ইউনিট (H203 এর জন্য A20B-2101-0022) এবং ট্রিপল-অক্ষ ইউনিট (H303 এর জন্য A20B-2101-0025) বিভিন্ন পাওয়ার বোর্ড ব্যবহার করে কারণ অক্ষ গণনা সহ শারীরিক হার্ডওয়্যার স্কেল:

• তিনটি সার্ভো আউটপুট পর্যায়ে আউটপুট কন্ডাক্টর, সংযোগকারী এবং বর্তমান সেন্সরগুলির জন্য আরও পিসিবি এলাকা প্রয়োজন
• তিনটি সার্ভো অক্ষ এবং একটি টাকু থেকে ডিসি বাস লোড হচ্ছে দুটি অক্ষ এবং একটি টাকু থেকে বেশি
• পাওয়ার বোর্ডের লেআউটে অবশ্যই অতিরিক্ত আইজিবিটি ডিভাইস, তাদের হিটসিঙ্ক সংযোগ এবং তাদের গেট ড্রাইভ ওয়্যারিং মিটমাট করা উচিত

এই পার্থক্যগুলি A20B-2101-0025 কে শারীরিকভাবে A20B-2101-0022 থেকে আলাদা করে তোলে — বোর্ডগুলি বিনিময়যোগ্য নয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

βiSVSP3 পাওয়ার বোর্ডের ত্রুটি:A06B-6134-H303#A SVSP3 ইউনিট সহ একটি 3-অক্ষ CNC মেশিনিং সেন্টার তিনটি সার্ভো অক্ষ এবং স্পিন্ডেলকে একই সাথে প্রভাবিত করে হার্ডওয়্যার সুরক্ষা অ্যালার্ম তৈরি করে। A20B-2101-0025 পাওয়ার বোর্ডটিকে ত্রুটি হিসাবে চিহ্নিত করা হয়েছে। বোর্ড প্রতিস্থাপন সমস্ত চারটি চ্যানেল পুনরুদ্ধার করে।

কমপ্যাক্ট মেশিনিং সেন্টার ড্রাইভ মেরামত:ট্রিপল-অক্ষ SVSP3 ব্যবহার করে একটি ছোট CNC উল্লম্ব মেশিনিং সেন্টারের সম্পূর্ণ ড্রাইভ সিস্টেমের জন্য পাওয়ার বোর্ড প্রতিস্থাপন প্রয়োজন। A20B-2101-0025 এই নির্দিষ্ট ইউনিটের জন্য একমাত্র উপলব্ধ বোর্ড-স্তরের মেরামতের বিকল্প প্রদান করে।

FAQ

প্রশ্ন 1: A20B-2101-0025 কি A06B-6134-এর H303#A এবং H303#C উভয় রূপেই ব্যবহৃত হয়?

A06B-6134-H303 #A (স্ট্যান্ডার্ড ইন্টারফেস) এবং #C (টাইপ C ইন্টারফেস) ভেরিয়েন্টে বিদ্যমান। পাওয়ার বোর্ড A20B-2101-0025 উচ্চ-বর্তমান আউটপুট পর্যায় প্রদান করে — একটি ফাংশন যা যোগাযোগ ইন্টারফেসের প্রকারের থেকে স্বাধীন। উভয় ভেরিয়েন্ট একই পাওয়ার বোর্ড ভাগ করে কিনা তা নির্ভর করে তাদের মধ্যে কোনো সংযোগকারী বা হার্ডওয়্যার পার্থক্য বিদ্যমান কিনা। নির্দিষ্ট ইউনিটের অভ্যন্তরীণ ডকুমেন্টেশন থেকে নিশ্চিত করুন।

প্রশ্ন 2: A20B-2101-0025 এর 40A চ্যানেল দ্বারা কোন সার্ভো মোটর চালিত হতে পারে?

চ্যানেল প্রতি 40A পিক 40A পিক পর্যন্ত রেট করা FANUC বিটা সার্ভো মোটরকে সমর্থন করে — যা bi22কে bi40 শ্রেণীর মোটর এবং তুলনাযোগ্য biS সিরিজের মডেলের মাধ্যমে কভার করে। এটি ডুয়াল-অক্ষ H203 ভেরিয়েন্টের 13A চ্যানেলের তুলনায় উল্লেখযোগ্যভাবে বেশি, 3-অক্ষের মেশিনিং সেন্টার অক্ষ লোডের জন্য আরও বেশি চাহিদার জন্য বড় সার্ভো মোটর সক্ষম করে।

Q3: A20B-2101-0025 কি A20B-2101-0022 কে দ্বৈত-অক্ষ ইউনিটে প্রতিস্থাপন করতে পারে?

না। ট্রিপল-অক্ষ পাওয়ার বোর্ডের (A20B-2101-0025) একটি ভিন্ন শারীরিক বিন্যাস এবং দ্বৈত-অক্ষ বোর্ড (A20B-2101-0022) থেকে সংযোগকারী কনফিগারেশন রয়েছে। তারা বিভিন্ন মডিউল অর্ডার নম্বর (H303 বনাম H203) পরিবেশন করে এবং বিনিময় করা যায় না।

Q4: A20B-2101-0025 অ্যাক্সেস করার আগে A06B-6134-H303 এর জন্য ডিসচার্জ নিরাপত্তার প্রয়োজনীয়তাগুলি কী কী?

SVSP3 ইউনিটে দ্বৈত-অক্ষ H203 ইউনিটের তুলনায় একটি বড় অভ্যন্তরীণ ক্যাপাসিটর ব্যাঙ্ক রয়েছে, অতিরিক্ত সার্ভো চ্যানেল এবং উচ্চতর সম্মিলিত শক্তির কারণে। অভ্যন্তরীণ বোর্ডগুলি অ্যাক্সেস করার আগে FANUC রক্ষণাবেক্ষণ ম্যানুয়াল অনুসারে সম্পূর্ণ স্রাবের অপেক্ষার সময়কে অনুমতি দিন। যেকোনো চার্জ নির্দেশক LED পর্যবেক্ষণ করার পাশাপাশি একটি ক্যালিব্রেটেড ডিসি ভোল্টমিটার দিয়ে স্রাব যাচাই করুন।

প্রশ্ন 5: A20B-2101-0025 প্রতিস্থাপন কি কোন CNC প্যারামিটারকে প্রভাবিত করে?

না। সমস্ত সার্ভো এবং স্পিন্ডেল প্যারামিটার CNC-এর প্রধান প্যারামিটার মেমরিতে থাকে। পাওয়ার বোর্ড প্রতিস্থাপন সঞ্চিত পরামিতি প্রভাবিত করে না। প্রতিস্থাপন A20B-2101-0025 ফিট করার পরে এবং শক্তি পুনরুদ্ধার করার পরে, CNC তিনটি সার্ভো চ্যানেল এবং স্পিন্ডলে স্বয়ংক্রিয়ভাবে বিদ্যমান প্যারামিটারগুলি প্রয়োগ করে।
