Fanuc A20B-2101-0012 মডিউল A20B21010012 A2OB-21O1-OO12

A20B-2101-0012 | FANUC বিটা βiSVPM2 সার্ভো/স্পিন্ডল ড্রাইভ বোর্ড — A06B-6134 সিরিজ / ডুয়াল-অ্যাক্সিস + 15kW SVSP / 0i-MC এবং 18/21i-B CNC

A06B-6134 — ওয়ান ইউনিট, থ্রি ড্রাইভ ফাংশন

FANUC A06B-6134 সিরিজের বিটা SVSP (সার্ভো/স্পিন্ডল পাওয়ার) ইউনিট হল একটি ইন্টিগ্রেটেড ড্রাইভ যা ছোট CNC মেশিন টুলের জন্য ডিজাইন করা হয়েছে যেখানে স্থান এবং খরচ দক্ষতা গুরুত্বপূর্ণ। তিনটি ফাংশন যা অন্যথায় তিনটি পৃথক মডিউল দখল করবে একটি একক হাউজিংয়ে একত্রিত হয়:

ইন্টিগ্রেটেড ডিসি বাস পাওয়ার সাপ্লাই:ইউনিটটির নিজস্ব পাওয়ার কনভার্সন স্টেজ রয়েছে — কোন বাহ্যিক PSM (পাওয়ার সাপ্লাই মডিউল) প্রয়োজন নেই। এসি মেইন সরাসরি ইউনিটের সাথে সংযোগ করে এবং অভ্যন্তরীণ সংশোধনকারী সার্ভো এবং স্পিন্ডেল আউটপুট পর্যায়ের জন্য ডিসি বাস তৈরি করে।

ডুয়েল সার্ভো অক্ষ চ্যানেল:দুটি সার্ভো অক্ষ (একটি সিএনসি লেথে X এবং Z, বা একটি ছোট মেশিনিং কেন্দ্রে X এবং Y) একই ইউনিট থেকে চালিত হয়। প্রতিটি চ্যানেল 13A পিক-এ রেট করা হয়েছে — যা bi8 এবং bi12 শ্রেণীর বিটা সার্ভো মোটরগুলির সাথে মিলেছে।

15kW টাকু নিয়ন্ত্রণ:একটি তৃতীয় চ্যানেল স্পিন্ডল মোটর চালায় — ইউনিটটিকে biLP15 ক্লাস (15kW) পর্যন্ত স্পিন্ডেল মোটর হিসাবে রেট করা হয়েছে।

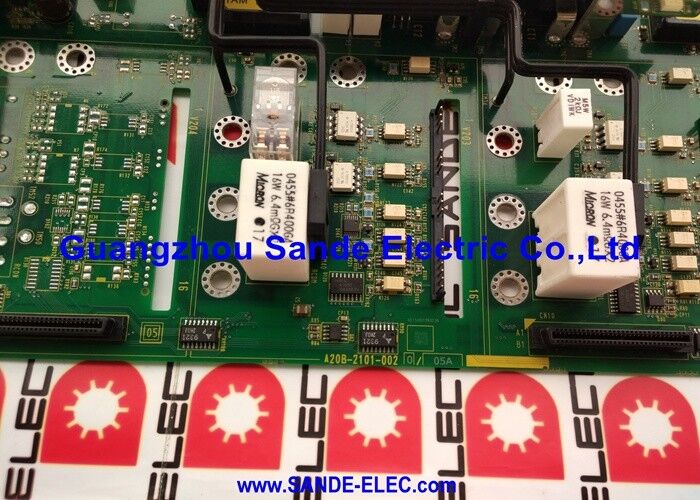

A20B-2101-0012 হল এই ইন্টিগ্রেটেড ইউনিটের অভ্যন্তরে সার্ভো/স্পিন্ডল ড্রাইভ বোর্ড — A20B-2101-002x পাওয়ার বোর্ডের পাশাপাশি A06B-6134-H203#A সমাবেশের অংশ হিসাবে নিশ্চিত করা মূল PCBগুলির মধ্যে একটি।

মূল পণ্য তথ্য

মেশিন টুল প্রসঙ্গ — যেখানে এই ইউনিট পাওয়া যায়

A06B-6134 SVSP সাধারণত "কম চাহিদাযুক্ত CNC মেশিন টুলস"-এ পাওয়া যায় - কমপ্যাক্ট CNC মেশিনিং সেন্টার, ছোট CNC লেদ এবং প্রশিক্ষণ মেশিন যেখানে সম্পূর্ণ আলফা-আই ক্যাবিনেট হার্ডওয়্যার (পৃথক PSM + SVM + SPM) শারীরিক এবং অর্থনৈতিকভাবে অসামঞ্জস্যপূর্ণ হবে।

এই ইউনিটটি "সাধারণত দেরীতে 18/21i-B কন্ট্রোলের সাথে মুক্তি পায় বা উচ্চতর কনফিগারেশনের জন্য একটি সস্তা বিকল্প হিসাবে জনপ্রিয় 0i-MC কন্ট্রোল সিস্টেমের সাথে সম্ভবত বেশি"। এই প্রসঙ্গে:

• তিনটি অক্ষ সহ একটি কমপ্যাক্ট CNC মেশিনিং সেন্টার X এবং Y এর জন্য দুটি সার্ভো চ্যানেল ব্যবহার করে; Z আলাদাভাবে বা একটি ডেডিকেটেড ড্রাইভ দ্বারা পরিচালিত হয়।
• একটি সিএনসি লেদ X (ক্রস-স্লাইড) এবং জেড (ক্যারেজ) দুটি চ্যানেল ব্যবহার করে, স্পিন্ডল চ্যানেলটি মূল টার্নিং স্পিন্ডেলটি চালায়।

এই ইউনিটের ভিতরে A20B-2101-0012 ড্রাইভ বোর্ড এই চ্যানেলগুলির জন্য সার্ভো এবং স্পিন্ডেল সুইচিং পরিচালনা করে।

অ্যাপ্লিকেশন দৃশ্যকল্প

SVSP ড্রাইভ বোর্ডের ত্রুটি:A06B-6134-H203#A SVSP ইউনিট সহ একটি কমপ্যাক্ট CNC মেশিনিং সেন্টার একটি সার্ভো বা স্পিন্ডেল অ্যালার্ম তৈরি করে। বাহ্যিক ত্রুটিগুলি বাতিল করার পরে, A20B-2101-0012 ড্রাইভ বোর্ডটিকে ত্রুটি হিসাবে চিহ্নিত করা হয়। বোর্ড-স্তরের প্রতিস্থাপন সম্পূর্ণ ড্রাইভ ফাংশন পুনরুদ্ধার করে।

CNC ইন্টিগ্রেশন রক্ষণাবেক্ষণ:একটি 0i-MC CNC মেশিনিং সেন্টার ওভারহোল করা একটি পরিষেবা কর্মশালা একটি ব্যাপক SVSP ইউনিট মেরামতের অংশ হিসাবে A20B-2101-0012 প্রতিস্থাপন করে।

FAQ

প্রশ্ন 1: A20B-2101-0012 কি পাওয়ার বোর্ড (A20B-2101-002x) নাকি A06B-6134-H203-এ একটি পৃথক বোর্ড?

A06B-6134-H203#A-তে "A20B-2101-002x এবং A20B-2101-0012 রয়েছে"। দুটি বোর্ড আলাদা আলাদা কাজ করে — A20B-2101-002x (অন্য জায়গায় A20B-2101-0022 হিসাবে বর্ণনা করা হয়েছে) হল পাওয়ার ওয়্যারিং বোর্ড যা উচ্চ-কারেন্ট পাথ বহন করে; A20B-2101-0012 হল সার্ভো/স্পিন্ডল ড্রাইভ বোর্ড যা নিয়ন্ত্রণ যুক্তি প্রদান করে। উভয়ই একই SVSP ইউনিটে উপস্থিত।

প্রশ্ন 2: A20B-2101-0012 এর সাথে A06B-6134-H203 রেট করা কোন সার্ভো মোটর?

A06B-6134-H203#A অক্ষের 13A-প্রতি-চ্যানেল রেটিং bi8 এবং bi12 শ্রেণীর FANUC বিটা সার্ভো মোটরগুলির সাথে মেলে৷ উচ্চ-রেটেড মোটর (bi22, bi40) উচ্চ-কারেন্ট ড্রাইভের প্রয়োজন। সার্ভো ড্রাইভ হার্ডওয়্যার প্রতিস্থাপন বা আপগ্রেড করার আগে মেশিন নেমপ্লেট থেকে সার্ভো মোটর মডেলটি নিশ্চিত করুন।

Q3: A20B-2101-0012 প্রতিস্থাপনের জন্য কি সার্ভো বা স্পিন্ডেল প্যারামিটার পরিবর্তনের প্রয়োজন হয়?

নং সার্ভো এবং স্পিন্ডেল প্যারামিটারগুলি CNC এর প্রধান পরামিতি মেমরিতে সংরক্ষণ করা হয়। A20B-2101-0012 ড্রাইভ বোর্ড প্রতিস্থাপন করা কোনো সংরক্ষিত প্যারামিটার মানকে প্রভাবিত করে না। প্রতিস্থাপন এবং শক্তি পুনরুদ্ধার করার পরে, SVSP ইউনিট বিদ্যমান CNC প্যারামিটার সেটের অধীনে তার ড্রাইভ ফাংশনগুলি পুনঃপ্রতিষ্ঠিত করে।

Q4: SVSP ইউনিটের ভিতরে A20B-2101-0012 অ্যাক্সেস করার আগে কোন নিরাপত্তা সতর্কতা প্রযোজ্য?

A06B-6134 SVSP ইউনিটে একটি সমন্বিত DC বাস ক্যাপাসিটর ব্যাঙ্ক রয়েছে। ইউনিটের কমপ্যাক্ট আকার সত্ত্বেও, ক্যাপাসিটারগুলি এসি মেইন অপসারণের পরে বিপজ্জনক ভোল্টেজ ধরে রাখে। A06B-6134 ইউনিটের জন্য FANUC বিটা i সিরিজ রক্ষণাবেক্ষণ ম্যানুয়াল এর ডিসচার্জ অপেক্ষা পদ্ধতি অনুসরণ করুন এবং অভ্যন্তরীণ বোর্ডগুলি অ্যাক্সেস করার আগে একটি DC ভোল্টমিটার দিয়ে বাসের স্রাব যাচাই করুন।

প্রশ্ন 5: পণ্যের বিবরণে "biSVPM2" কী?

"biSVPM2" উপাধিটি A06B-6134 SVSP ইউনিটের মধ্যে কার্যকরী মডিউলটিকে চিহ্নিত করে যেটি A20B-2101-0012 বোর্ডের অন্তর্গত। এটি SVSP ইউনিটের বিটা আই সার্ভো/স্পিন্ডল পাওয়ার মডিউল বিভাগকে নির্দেশ করে — এই অভ্যন্তরীণ মডিউলটিকে ইউনিটের পাওয়ার সাপ্লাই বিভাগ এবং অন্যান্য অভ্যন্তরীণ সমাবেশ থেকে আলাদা করে।
