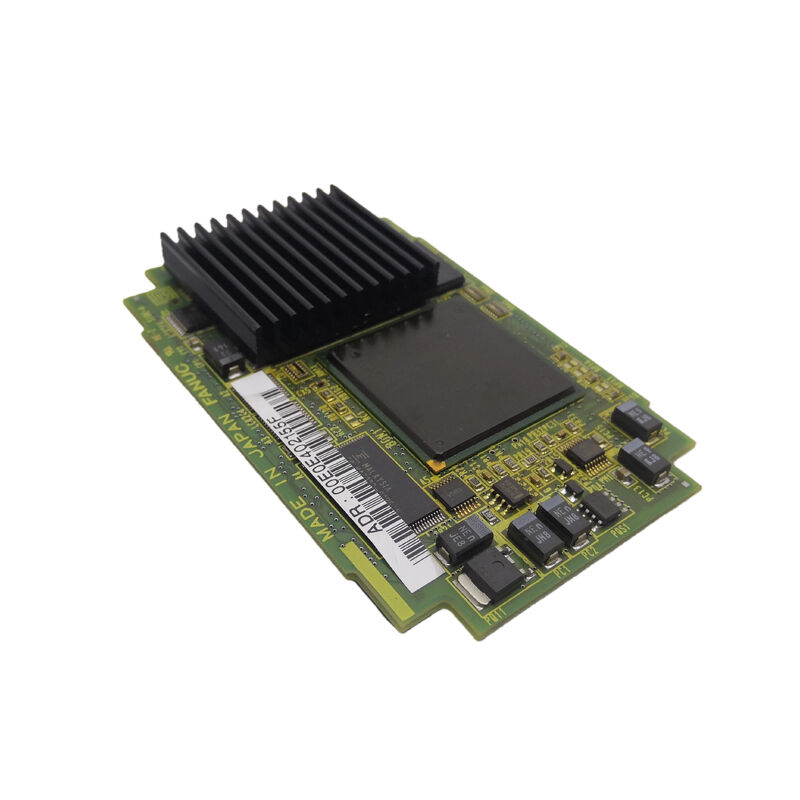

FANUC পিসি কন্ট্রোল বোর্ড A20B21000802 A2OB-21OO-O8O2 A20B-2100-0802

A20B-2100-0802 | FANUC আলফা-আই স্পিন্ডল মডিউল কন্ট্রোল / ইন্টারফেস PCB — CNC স্পিন্ডল এমপ্লিফায়ার / A20B-2100 সিরিজ

স্পিন্ডল কন্ট্রোল PCB — স্পিন্ডল মডিউলের ভিতরে বুদ্ধিমত্তা

FANUC আলফা-আই স্পিন্ডল এমপ্লিফায়ার মডিউল (আলফা SPMC i সিরিজ) হল ড্রাইভ ইউনিট যা মেশিন টুলের প্রধান স্পিন্ডল মোটরকে শক্তি দেয়। এটি পিএসএম (পাওয়ার সাপ্লাই মডিউল) থেকে DC বাস পাওয়ার নেয় এবং এটিকে পরিবর্তনশীল-ফ্রিকোয়েন্সিতে রূপান্তর করে, স্পিন্ডলকে গতিতে ত্বরান্বিত করার জন্য প্রয়োজনীয় পরিবর্তনশীল-ভোল্টেজ এসি আউটপুট, কাটিং লোডের অধীনে এটিকে প্রোগ্রাম করা গতিতে ধরে রাখে এবং টুল পরিবর্তনের জন্য সুনির্দিষ্ট স্পিন্ডেল অভিযোজন সম্পাদন করে।

এই সমস্ত বুদ্ধিমত্তা টাকু মডিউলের ভিতরে নিয়ন্ত্রণ PCB-তে বাস করে। A20B-2100-0802 হল সেই কন্ট্রোল এবং ইন্টারফেস বোর্ড — ইলেকট্রনিক স্তর যা:

CNC থেকে গতির আদেশ গ্রহণ করে:সিরিয়াল স্পিন্ডেল ইন্টারফেসের মাধ্যমে, কন্ট্রোল পিসিবি সিএনসি-র নির্দেশিত স্পিন্ডেল গতি পায়, এম-কোড ফাংশন গ্রহণ করে (স্পিন্ডল স্টার্ট, স্টপ, ওরিয়েন্টেশন), এবং স্পিন্ডেল স্ট্যাটাস CNC-তে ফিরিয়ে দেয়।

গতি নিয়ন্ত্রণ কার্যকর করে:কন্ট্রোল পিসিবি একটি ক্লোজড-লুপ স্পিড কন্ট্রোল অ্যালগরিদম চালায় — মোটরের স্পিড সেন্সর থেকে ফিডব্যাক সিগন্যালের সাথে কমান্ড করা গতির তুলনা করে এবং আউটপুট ফ্রিকোয়েন্সি এবং ভোল্টেজ কমান্ড তৈরি করে যা বিভিন্ন কাটিং লোডের অধীনে কমান্ড করা গতি বজায় রাখার জন্য প্রয়োজনীয়।

সুরক্ষা ফাংশন পরিচালনা করে:ওভারস্পিড, ওভারকারেন্ট, মোটর ওভারহিট এবং ডিসি বাস ফল্ট সিগন্যাল কন্ট্রোল বোর্ড দ্বারা প্রক্রিয়া করা হয়। যখন একটি সুরক্ষা থ্রেশহোল্ড অতিক্রম করা হয়, বোর্ড টাকুটি ট্রিপ করে এবং উপযুক্ত অ্যালার্ম কোড তৈরি করে।

আউটপুট IGBT পর্যায় নিয়ন্ত্রণ করে:কন্ট্রোল বোর্ডের গেট ড্রাইভ সংকেতগুলি স্পিন্ডল মডিউলের IGBT পাওয়ার ডিভাইসগুলিকে সুইচ করে, তিন-ফেজ মোটর কারেন্ট তৈরি করে।

মূল পণ্য তথ্য

স্পিন্ডেল কন্ট্রোল বোর্ডের ব্যর্থতা — লক্ষণ

যখন টাকু নিয়ন্ত্রণ PCB ব্যর্থ হয়, মেশিন টাকু স্বাভাবিকভাবে কাজ করতে পারে না। সাধারণ ত্রুটি উপস্থাপনা:

স্পিন্ডেল নির্দেশিত গতিতে পৌঁছায় না:স্পিড রেগুলেশন লুপ ব্যর্থ হয় — স্পিন্ডেল হয় ওপেন-লুপ ভুল গতিতে চালায় বা লোড পরিবর্তনের প্রতিক্রিয়া জানাতে পারে না।

স্পিন্ডেল যোগাযোগ এলার্ম:CNC সিরিয়াল স্পিন্ডেল যোগাযোগ হারায় (অ্যালার্ম কোড SP01, SP02, SP08 CNC জেনারেশনের উপর নির্ভর করে) — CNC-এর স্পিন্ডল কার্ড এবং A20B-2100-0802-এর মধ্যে সিরিয়াল লিঙ্ক ভেঙে গেছে।

স্পিন্ডল অ্যালার্ম অবিলম্বে সক্ষম করুন:কন্ট্রোল বোর্ডের সুরক্ষা সার্কিটগুলি এমন একটি অবস্থা সনাক্ত করে যা স্বাভাবিক ক্রিয়াকলাপকে বাধা দেয় — স্পিন্ডল অ্যালার্ম কোড তৈরি করে যা বাহ্যিক মোটর, তারের বা তাপীয় ত্রুটির কারণে হয় না।

অ্যাপ্লিকেশন দৃশ্যকল্প

আলফা-আই স্পিন্ডেল মডিউল নিয়ন্ত্রণ বোর্ডের ত্রুটি:একটি মেশিনিং সেন্টারের স্পিন্ডল একটি সিরিয়াল কমিউনিকেশন অ্যালার্ম তৈরি করে এবং শুরু করতে পারে না। টাকু মোটর এবং তারের সঠিকভাবে পরীক্ষা. A20B-2100-0802 স্পিন্ডল কন্ট্রোল PCB ত্রুটি হিসাবে চিহ্নিত করা হয়। বোর্ড প্রতিস্থাপন টাকু যোগাযোগ এবং গতি নিয়ন্ত্রণ পুনরুদ্ধার করে।

টাকু গতি নিয়ন্ত্রণ ব্যর্থতা:একটি CNC লেদ স্পিন্ডেল কাটিং লোডের অধীনে নির্দেশিত গতি ধরে রাখতে পারে না — গতি উল্লেখযোগ্যভাবে কমে যায় এবং পুনরুদ্ধার হয় না। A20B-2100-0802 এর গতি নিয়ন্ত্রণ অ্যালগরিদম হার্ডওয়্যারের ত্রুটি রয়েছে৷ বোর্ড প্রতিস্থাপন টাইট গতি নিয়ন্ত্রণ পুনরুদ্ধার.

FAQ

প্রশ্ন 1: A20B-2100-0802 সম্পূর্ণ স্পিন্ডেল মডিউলটি অপসারণ না করে প্রতিস্থাপন করা যেতে পারে?

না। A20B-2100-0802 হল আলফা-আই স্পিন্ডল মডিউল হাউজিং এর ভিতরে একটি অভ্যন্তরীণ PCB। বোর্ড অ্যাক্সেস করার জন্য মডিউলটিকে ড্রাইভ ক্যাবিনেট থেকে সরানো, একটি বেঞ্চে খোলা এবং FANUC স্পিন্ডল পরিবর্ধক রক্ষণাবেক্ষণ ম্যানুয়াল পদ্ধতি অনুসরণ করে অভ্যন্তরীণ বোর্ড নিষ্কাশন করা প্রয়োজন। হাউজিং, ওয়্যারিং বোর্ড বা পাওয়ার ডিভাইসগুলি অক্ষত থাকলে তা প্রতিস্থাপন না করে বোর্ডটি প্রতিস্থাপন করা যেতে পারে।

প্রশ্ন 2: A20B-2100-0802 কি স্পিন্ডেল মোটর সফ্টওয়্যার (ফার্মওয়্যার) বহন করে?

A20B-2100-0800 ক্লাস বোর্ডগুলি যে মোটর সফ্টওয়্যার সেটিংস (H550, H553, H570, H580 কোডগুলি মোটর ধরনের ফার্মওয়্যার নির্দেশ করে) স্পিন্ডেল নিয়ন্ত্রণ বোর্ডে থাকে। একটি প্রতিস্থাপন A20B-2100-0802 সোর্স করার সময়, বোর্ডটি আসলটির মতো একই মোটর-টাইপ ফার্মওয়্যার দিয়ে সরবরাহ করা হয়েছে কিনা তা নিশ্চিত করুন। যদি একটি ফাঁকা বা ভিন্ন ফার্মওয়্যার বোর্ড লাগানো থাকে, তাহলে CNC (মোটর নির্বাচনের পরামিতি) এর স্পিন্ডল প্যারামিটার সেটিংস অবশ্যই যাচাই করতে হবে এবং বোর্ডের ফার্মওয়্যারটি ইনস্টল করা স্পিন্ডল মোটরের সাথে মেলে আপডেট করার প্রয়োজন হতে পারে।

প্রশ্ন 3: কোন স্পিন্ডল অ্যালার্ম কোডগুলি নির্দেশ করে যে A20B-2100-0802 ব্যর্থ হতে পারে?

কন্ট্রোল বোর্ডের দিকে নির্দেশ করে স্পিন্ডল অ্যালার্মগুলির মধ্যে রয়েছে: SP01 (মোটর ওভারহিটেড — নিয়ন্ত্রণ বোর্ডের প্রসেসিং ত্রুটি হতে পারে যদি মোটর তাপমাত্রা স্বাভাবিক নিশ্চিত করা হয়), SP02 (গতির বিচ্যুতি — একটি নিয়ন্ত্রণ ব্যর্থতা হতে পারে), SP08 (স্পিন্ডল সিরিয়াল কমিউনিকেশন ত্রুটি — CNC এবং স্পিন্ডেল কন্ট্রোল বোর্ডের মধ্যে ভাঙা লিঙ্ক), এবং SP2/SP2/3/SP2/3-এর সাথে সম্পর্কিত SPM3 ডিভাইস কন্ট্রোল বোর্ড থেকে ভুল গেট ড্রাইভ কমান্ড থেকে উদ্ভূত)। বাহ্যিক ত্রুটিগুলি (মোটর উইন্ডিং, এনকোডার, ওয়্যারিং) প্রথমে বাতিল করা উচিত।

Q4: A20B-2100-0802 প্রতিস্থাপনের জন্য কি স্পিন্ডেল প্যারামিটার পরিবর্তনের প্রয়োজন হয়?

বেশিরভাগ স্পিন্ডেল প্যারামিটার CNC-এর প্রধান প্যারামিটার মেমরিতে সংরক্ষণ করা হয় এবং প্রতিস্থাপন বোর্ড লাগানোর পরে স্বয়ংক্রিয়ভাবে পুনরায় প্রয়োগ করা হয়। যাইহোক, যদি বোর্ড এমবেডেড মোটর ফার্মওয়্যার বহন করে (যেমনটি A20B-2100-0800 ফ্যামিলি নোটে বর্ণনা করা হয়েছে), তাহলে যাচাই করুন যে CNC-এর স্পিন্ডেল নির্বাচনের প্যারামিটারগুলি প্রতিস্থাপন বোর্ডের ফার্মওয়্যারের সাথে মেলে। ভুল মোটর ফার্মওয়্যার এবং পরামিতি অমিলের কারণে খারাপ স্পিন্ডেল কর্মক্ষমতা বা অ্যালার্ম অবস্থার কারণ হয়।

প্রশ্ন 5: A20B-2100-0802 অ্যাক্সেস করার আগে নিরাপদ ডিসচার্জ পদ্ধতি কী?

আলফা-আই স্পিন্ডল মডিউলটিতে একটি ডিসি বাস ক্যাপাসিটর ব্যাঙ্ক রয়েছে যা মেইন পাওয়ার অপসারণের পরে বিপজ্জনক ভোল্টেজ ধরে রাখে। FANUC আলফা-আই স্পিন্ডল এমপ্লিফায়ার রক্ষণাবেক্ষণ ম্যানুয়াল নির্দিষ্ট মডিউল পাওয়ার রেটিং এর জন্য স্রাবের সময় নির্দিষ্ট করে। সর্বদা নির্দিষ্ট সময় অপেক্ষা করুন এবং মডিউলটি খোলার আগে একটি DC ভোল্টমিটার দিয়ে যাচাই করুন। স্পিন্ডল মডিউলের চার্জ নির্দেশক LED (যদি উপস্থিত থাকে) সংকেত দেয় যখন স্রাব চলছে।
