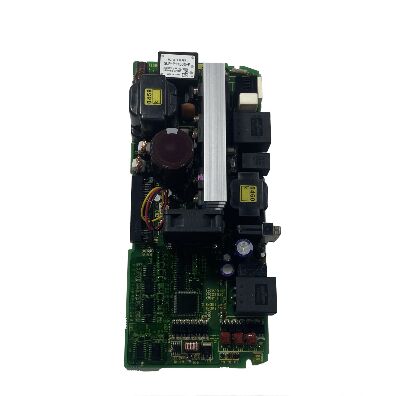

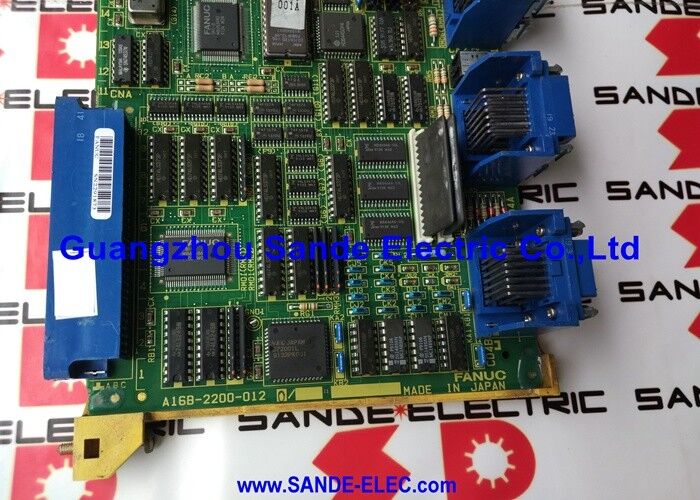

Fanuc A20B-2100-0740 পিসি কন্ট্রোল বোর্ড A20B21000740 A2OB-21OO-O74O

A20B-2100-0740 | FANUC αis সিরিজ SVM1-160i কন্ট্রোল PCB — 160A একক-অক্ষ / A06B-6114-H106 / ওয়্যারিং বোর্ড A16B-2203-0662

αis সিরিজ — উচ্চ-পারফরম্যান্স CNC এর জন্য উন্নত আলফা সার্ভো

FANUC αis (আলফা আইএস) সিরিজ আলফা-আই সার্ভো ড্রাইভ প্ল্যাটফর্মের একটি বিবর্তনকে প্রতিনিধিত্ব করে, বিশেষভাবে উচ্চ-গতি, উচ্চ-নির্ভুলতা মেশিনিংয়ের জন্য অপ্টিমাইজ করা হয়েছে। "iS" উপাধি (i = i-generation, S = উচ্চ-গতি বা বর্ধিত স্পেসিফিকেশন) এই সিরিজটিকে স্ট্যান্ডার্ড আলফা-i ড্রাইভের উপরে অ্যাপ্লিকেশনগুলিতে অবস্থান করে যেখানে সর্বাধিক কনট্যুরিং কর্মক্ষমতা অগ্রাধিকার।

αis সিরিজের SVM1 মডিউলগুলি (A06B-6114 সিরিজ) হল এই প্ল্যাটফর্মের জন্য একক-অক্ষ সার্ভো অ্যামপ্লিফায়ার মডিউল, যা বিভিন্ন অক্ষের মোটর প্রয়োজনীয়তার জন্য সর্বোচ্চ বর্তমান রেটিংগুলির একটি পরিসীমা কভার করে:

A20B-2100-0740 হল কন্ট্রোল PCB এর জন্যSVM1-160i— 160A পিক বর্তমান বৈকল্পিক, যা αis পণ্য পরিসরে সবচেয়ে ভারী-শুল্ক একক-অক্ষ অ্যাপ্লিকেশনগুলিকে পরিবেশন করে।

কী স্পেসিফিকেশন

নিয়ন্ত্রণ PCB এবং তারের বোর্ড — পরিপূরক কার্যাবলী

SVM1-160i তে দুটি প্রধান PCB রয়েছে:

A20B-2100-0740 (কন্ট্রোল PCB):বুদ্ধিমান স্তর. FSSB এর মাধ্যমে CNC এর সাথে যোগাযোগ করে, HRV বর্তমান নিয়ন্ত্রণ অ্যালগরিদম চালায়, এনকোডার প্রতিক্রিয়া প্রক্রিয়া করে এবং IGBT ডিভাইসের জন্য গেট ড্রাইভ সংকেত তৈরি করে।

A16B-2203-0662 (ওয়্যারিং বোর্ড):শারীরিক সংযোগকারী স্তর। ডিসি বাস টার্মিনাল সংযোগ, তিন-ফেজ মোটর আউটপুট সংযোগ, এনকোডার তারের সংযোগকারী, এবং ড্রাইভ ক্যাবিনেটের তারের যান্ত্রিক ইন্টারফেস প্রদান করে। 160A-রেট কন্ডাক্টর বহন করে।

A20B-2100-0740-এ একটি ত্রুটি সাধারণত FSSB যোগাযোগ ত্রুটি বা সার্ভো নিয়ন্ত্রণ ব্যর্থতা হিসাবে প্রকাশ পায়। A16B-2203-0662 ওয়্যারিং বোর্ডে একটি ত্রুটি পাওয়ার আউটপুট বা সংযোগ-সম্পর্কিত উপসর্গ হিসাবে প্রকাশ পায়।

অ্যাপ্লিকেশন দৃশ্যকল্প

SVM1-160i নিয়ন্ত্রণ বোর্ডের ত্রুটি:একটি FANUC হল SVM1-160i (A06B-6114-H106) একটি FSSB কমিউনিকেশন অ্যালার্ম তৈরি করে৷ তারের বোর্ড এবং পাওয়ার ডিভাইসগুলি সঠিকভাবে পরীক্ষা করে। A20B-2100-0740 ত্রুটি হিসাবে চিহ্নিত করা হয়েছে। প্রতিস্থাপন সার্ভো যোগাযোগ এবং নিয়ন্ত্রণ পুনরুদ্ধার করে।

ভারী-শুল্ক মেশিনিং কেন্দ্র অক্ষ রক্ষণাবেক্ষণ:একটি ভারী সূচীকরণ টেবিল সহ একটি বড় অনুভূমিক মেশিনিং কেন্দ্র তার ঘূর্ণন অক্ষের জন্য SVM1-160i ব্যবহার করে। নির্ধারিত রক্ষণাবেক্ষণের সময়, A20B-2100-0740 ইন-প্রোডাকশন কন্ট্রোল বোর্ড ব্যর্থতা রোধ করতে সক্রিয়ভাবে প্রতিস্থাপিত হয়।

FAQ

প্রশ্ন 1: αis সিরিজ কি এবং কিভাবে এটি স্ট্যান্ডার্ড আলফা-i (αi) সিরিজ থেকে আলাদা?

αis (আলফা iS) সিরিজ (A06B-6114 অর্ডার নম্বর) হল আলফা-আই ড্রাইভ প্ল্যাটফর্মের একটি উন্নত সংস্করণ, ডাই এবং মোল্ড, মহাকাশ, এবং নির্ভুল মেশিনিং অ্যাপ্লিকেশনগুলির উচ্চ-গতি, উচ্চ-নির্ভুলতা মেশিনিং প্রয়োজনীয়তার জন্য অপ্টিমাইজ করা হয়েছে। αis সিরিজটি স্ট্যান্ডার্ড A06B-6096 (Alpha-i FSSB) সিরিজের তুলনায় একটি সংশোধিত মোটর এবং ড্রাইভ ডিজাইন ব্যবহার করে। A20B-2100-0740 αis A06B-6114 সিরিজের জন্য নির্দিষ্ট এবং স্ট্যান্ডার্ড A06B-6096 সিরিজে ব্যবহৃত A20B-2100-0540 এর সাথে বিনিময়যোগ্য নয়।

প্রশ্ন 2: A20B-2100-0740 প্রতিস্থাপনের জন্য কি সার্ভো প্যারামিটার পরিবর্তনের প্রয়োজন হয়?

না। সার্ভো প্যারামিটার (মোটর আইডি, এনকোডারের ধরন, লাভের মান, বর্তমান সীমা) CNC-এর প্রধান পরামিতি মেমরিতে সংরক্ষণ করা হয়। নিয়ন্ত্রণ PCB প্রতিস্থাপন এই সঞ্চিত মান প্রভাবিত করে না. প্রতিস্থাপন A20B-2100-0740 ফিট করার পরে, CNC FSSB যোগাযোগ পুনরায় স্থাপন করে এবং বিদ্যমান পরামিতিগুলিকে নতুন বোর্ডে প্রয়োগ করে।

Q3: SVM1-160i-এর ভিতরে A20B-2100-0740 পরিচালনা করার আগে কী স্রাব নিরাপত্তা প্রযোজ্য?

SVM1-160i এর 160A রেটিং এর কারণে ছোট SVM1 ভেরিয়েন্টের তুলনায় যথেষ্ট বড় ডিসি বাস ক্যাপাসিটর ব্যাঙ্ক রয়েছে। আরও সঞ্চিত শক্তি মানে AC পাওয়ার অপসারণের পরে একটি দীর্ঘ প্রয়োজনীয় ডিসচার্জ সময়। মডিউল খোলার আগে সর্বদা αis সিরিজ রক্ষণাবেক্ষণ ম্যানুয়াল এর নির্দিষ্ট অপেক্ষা সময় অনুসরণ করুন। একটি ক্যালিব্রেটেড ডিসি ভোল্টমিটার দিয়ে স্রাব যাচাই করুন।

Q4: A20B-2100-0741 (ব্যাকবোর্ড) কি A16B-2203-0662 এর মতই?

A20B-2100-0741 একটি "সার্ভো ড্রাইভ ব্যাকবোর্ড সার্কিট বোর্ড" - αis SVM1 ড্রাইভ পরিবারে একটি সম্পর্কিত ওয়্যারিং/ব্যাকবোর্ড উপাদান হিসাবে তালিকাভুক্ত। FANUC α এর রক্ষণাবেক্ষণ ম্যানুয়াল A16B-2203-0662 কে বিশেষভাবে SVM1-160i (A06B-6114-H106) এর ওয়্যারিং বোর্ড হিসাবে চিহ্নিত করে৷ উভয়ই শারীরিক সংযোগকারী এবং উচ্চ-বর্তমান সংযোগ ফাংশন পরিবেশন করে, তবে ড্রাইভের ডকুমেন্টেশন থেকে নিশ্চিত করুন যে কোন নির্দিষ্ট বোর্ড ইনস্টল করা মডিউলে প্রযোজ্য।

প্রশ্ন 5: A20B-2100-0740 কি SVM1-360i (A06B-6114-H109) এ ব্যবহার করা যেতে পারে?

না। SVM1-360i একটি ভিন্ন নিয়ন্ত্রণ PCB (A20B-2100-0830) এবং ভিন্ন ওয়্যারিং বোর্ড (A16B-2203-0625) ব্যবহার করে। 160A SVM1-160i-এর তুলনায় 360A পিক কারেন্ট রেটিং-এর জন্য বিভিন্ন বর্তমান ফিডব্যাক স্কেলিং এবং গেট ড্রাইভ ইন্টারফেস হার্ডওয়্যার প্রয়োজন। এই কন্ট্রোল বোর্ডগুলি αis SVM1 পরিবারের মধ্যে নির্দিষ্ট বর্তমান রেটিং পরিবেশন করে এবং মডেলগুলির মধ্যে বিনিময় করা যায় না।
