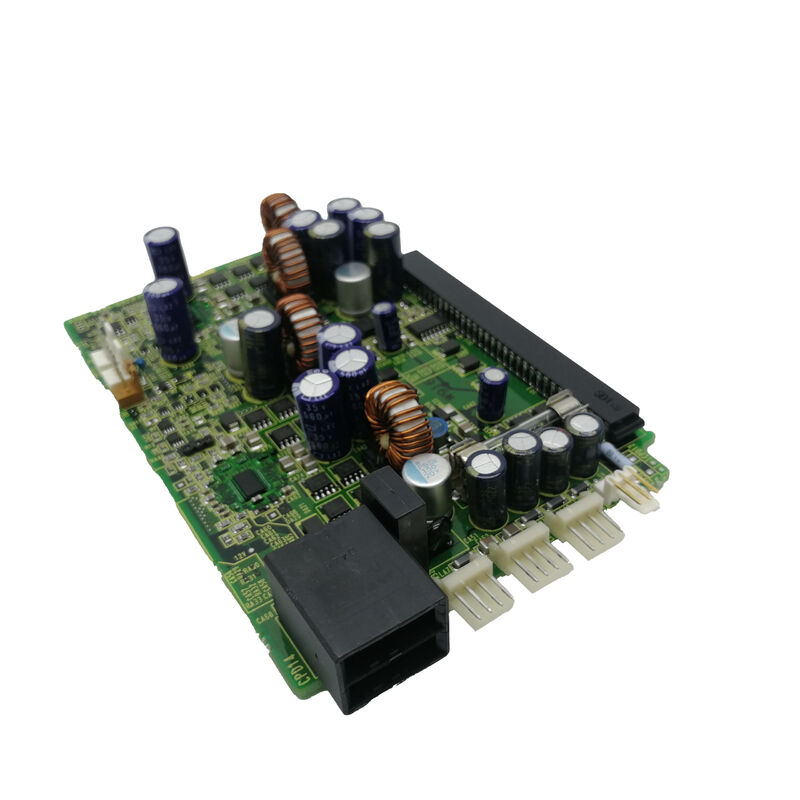

দ্যFANUC A20B-2100-0030is a servo drive control PCB from FANUC's A20B-2100 series — the family of printed circuit boards that provides the control intelligence layer inside FANUC Alpha series servo amplifier and spindle amplifier modules.
FANUC আলফা ড্রাইভ মডিউলের স্তরযুক্ত আর্কিটেকচারে, PCB মডিউল সমাবেশের সামনের অংশে অবস্থিত,এফএসএসবি অপটিক্যাল ফাইবার বাস বা টাইপ-এ/টাইপ-বি অ্যানালগ ইন্টারফেসের মাধ্যমে সিএনসি সিস্টেম ইউনিটের সাথে সংযোগ স্থাপন করে, এবং বেস পাওয়ার বোর্ডের পাওয়ার ইলেকট্রনিক্স (আইজিবিটি) এর ইন-বোর্ড ডিজিটাল সিগন্যাল প্রসেসর দ্বারা গণনা করা গেট ড্রাইভ সিগন্যালের মাধ্যমে চালিত করে।
A20B-2100 সিরিজটি FANUC ড্রাইভ মডিউল প্রকারের একটি বিস্তৃত জনগোষ্ঠীকে কভার করে।তাদের শেষ চারটি সংখ্যা দ্বারা পার্থক্য.
-0030 ভেরিয়েন্টটি এই পণ্য পরিবারে একটি নির্দিষ্ট অবস্থান দখল করে, যা কারখানার নির্দিষ্টকরণের জন্য ড্রাইভ মডিউলকে পরিবেশন করে।
যখন এই পিসিবি ব্যর্থ হয়, ড্রাইভ মডিউল অপারেশন অক্ষম হয়ে যায়, সার্ভো বা স্পিন্ডল যোগাযোগ ত্রুটি সম্পর্কিত অ্যালার্ম কোড উপস্থাপন করে, অতিরিক্ত বর্তমান সনাক্তকরণ,অথবা এনকোডার ফিডব্যাক ত্রুটি যদিও পাওয়ার বোর্ডের উপাদান সম্পূর্ণরূপে সুস্থ হতে পারে.
ড্রাইভ-মডিউল প্রতিস্থাপনের তুলনায় বোর্ড-স্তরের মেরামতের গুরুত্ব অর্থনৈতিক।
ব্যবহারযোগ্য অবস্থায় একটি সম্পূর্ণ আলফা সিরিজ সার্ভো ড্রাইভ মডিউল সাধারণত বোর্ড-স্তরের মেরামত বা কেবলমাত্র পিসিবি প্রতিস্থাপনের তুলনায় উল্লেখযোগ্যভাবে বেশি খরচ করে।
সিএনসি মেশিনের একটি ফ্লিট পরিচালনা করে এমন উৎপাদন রক্ষণাবেক্ষণ দলের জন্য,তাদের নির্দিষ্ট ড্রাইভ কনফিগারেশনের জন্য A20B-2100 সিরিজের পরীক্ষিত রিপ্লেস PCBs রাখা একটি খরচ কার্যকর এবং দ্রুত প্রতিক্রিয়া রক্ষণাবেক্ষণ কৌশল প্রতিনিধিত্ব করে.
| প্যারামিটার | মূল্য |
|---|---|
| পারিবারিক | A20B-2100 আলফা সিরিজের নিয়ন্ত্রণ PCB |
| ফাংশন | সার্ভো/স্পিন্ডল ড্রাইভ কন্ট্রোল বোর্ড |
| ইন্টারফেস | আলফা-টাইপ-এ/এফএসএসবি-সম্মত |
| মাউন্ট | প্লাগ-ইন, ড্রাইভ মডিউলের সামনের সেট |
| উৎপত্তি | জাপান |
| অবস্থা | অবসন্ন রিপেয়ার |
FANUC আলফা ড্রাইভ মডিউলগুলি শারীরিকভাবে একটি দ্বি-স্তরীয় সমাবেশ হিসাবে নির্মিত হয়। বেস (বা শক্তি) বোর্ডটি তিন-ফেজ সংশোধনকারী ব্রিজ, ডিসি বাস ক্যাপাসিটার ব্যাংক,গেইট ড্রাইভার সহ আইজিবিটি পাওয়ার মডিউল, এবং বর্তমান সেন্সর সার্কিট।
এই বোর্ডে উচ্চ শক্তি পরিচালনা করে এমন সমস্ত কিছু বাস করে। সামনের কন্ট্রোল বোর্ডটি পিসিবি সবকিছু ডিজিটালভাবে পরিচালনা করেঃ এফএসএসবি বা এনালগ ইন্টারফেসের মাধ্যমে সিএনসি থেকে অক্ষের কমান্ড গ্রহণ করে,অবস্থান ত্রুটি থেকে বর্তমান রেফারেন্স গণনা, বর্তমান নিয়ন্ত্রণ অ্যালগরিদম চালানো PWM ডিউটি চক্র মান উত্পন্ন, এবং অবস্থা এবং এলার্ম তথ্য CNC ফিরে প্রেরণ।
এই দুই স্তরের বিচ্ছেদের একটি রক্ষণাবেক্ষণ সুবিধা রয়েছেঃ পাওয়ার বোর্ড এবং নিয়ন্ত্রণ বোর্ড স্বাধীনভাবে ব্যর্থ হয়।পাওয়ার বোর্ডের আইজিবিটি মডিউলগুলি তাপীয় চক্র এবং অতিরিক্ত বর্তমানের চাপের মাধ্যমে অবনমিত হয়.
কন্ট্রোল পিসিবি ইলেক্ট্রোলাইটিক ক্যাপাসিটর বৃদ্ধির কারণে ব্যর্থ হয় (বোর্ডের নিজস্ব পাওয়ার সাপ্লাই প্রভাবিত করে), ড্রাইভ কেস মধ্যে দীর্ঘস্থায়ী overtemperature থেকে উপাদান চাপ,সার্ভিসিংয়ের সময় ইএসডি ক্ষতি, বা পৃথক আইসি ব্যর্থতা। কোন বোর্ডটি ব্যর্থ হয়েছে তা সনাক্তকরণ, অ্যালার্ম কোড বিশ্লেষণের মাধ্যমে, ড্রাইভ পরীক্ষার রিগে পরিসীমা পরিমাপ,অথবা বোর্ডের প্রতিস্থাপন পরীক্ষা সম্পূর্ণ মডিউলের স্ক্র্যাপের পরিবর্তে লক্ষ্যবস্তু প্রতিস্থাপনের অনুমতি দেয়.
যখন A20B-2100-0030 একটি ত্রুটি বিকাশ করে, তখন FANUC CNC সিস্টেম এলার্ম কোডগুলি নিবন্ধন করে যা পিসিবি যা পর্যবেক্ষণ করার চেষ্টা করছিল তা প্রতিফলিত করে। নিয়ন্ত্রণ পিসিবি ত্রুটির সাথে সম্পর্কিত সাধারণ এলার্ম কোডগুলির মধ্যে রয়েছে:
সার্ভো এলার্ম ৮ (এনকোডার বিচ্ছিন্ন / অস্বাভাবিক):কন্ট্রোল পিসিবি সার্ভো মোটর থেকে এনকোডার সিরিয়াল ডেটা গ্রহণ এবং ডিকোড করে। যদি পিসিবি এর এনকোডার রিসিভার সার্কিট ব্যর্থ হয়,CNC কোন বৈধ অবস্থান ফিডব্যাক পায় এবং এনকোডার ত্রুটি বিপদাশঙ্কা উৎপন্ন.
কন্ট্রোল বোর্ড বিবেচনা করার আগে এই ত্রুটিটি কখনও কখনও ভুলভাবে এনকোডার বা ফিডব্যাক ক্যাবলকে দায়ী করা হয়।
সার্ভো অ্যালার্ম ৯ অথবা এ (ভুল খুব বড়):যদি পিসিবি এর বর্তমান নিয়ন্ত্রণ লুপ বিঘ্নিত হয়, একটি ব্যর্থ অপ-এম্প, একটি ভাঙা এডিসি, বা হারিয়ে শক্তি সরবরাহ, ড্রাইভ আউটপুট ভুল বা মোটর কোন বর্তমান, অবস্থান ত্রুটি জমা হয়,এবং CNC অত্যধিক নিম্নলিখিত ত্রুটি উপর trips.
সার্ভো এলার্ম SV200 / SV400 (FSSB যোগাযোগ ত্রুটি):কন্ট্রোল পিসিবির অপটিক্যাল ফাইবার কমিউনিকেশন রিসিভার/ট্রান্সমিটার সিএনসির সাথে এফএসএসবি লিঙ্কটি পরিচালনা করে।
একটি ব্যর্থ এফএসএসবি ট্রান্সিভার আইসি এই যোগাযোগ ত্রুটি এলার্ম তৈরি করে, যা তারের বা সিএনসি ত্রুটির মতো দেখায় তবে আসলে বোর্ডের ব্যর্থতা।
A20B সিরিজের FANUC কন্ট্রোল পিসিবিগুলিতে CMOS-ভিত্তিক আইসি রয়েছে, যা ইলেক্ট্রোস্ট্যাটিক ডিসচার্জের প্রতি সংবেদনশীল।একটি ড্রাইভ মডিউল থেকে সরানো বা একটি রিপ্লে হিসাবে অর্ডার করা কোন বোর্ড ESD সতর্কতা সঙ্গে সংরক্ষণ এবং হ্যান্ডেল করা উচিত: অ্যান্টিস্ট্যাটিক ব্যাগ, হ্যান্ডলিংয়ের সময় ইএসডি কব্জি বেল্ট, এবং শক্তিশালী ইলেক্ট্রোম্যাগনেটিক উত্স থেকে দূরে সঞ্চয়।
The lithium coin cell or capacitor backup on some variants of these PCBs (which retains axis parameters across power cycles) should be checked before installation — if the backup power source has depleted, পরামিতিগুলি বোর্ড ইনস্টল করার পরে CNC ব্যাকআপ থেকে পুনরায় লোড করা উচিত।
প্রশ্ন 1: কিভাবে নির্ধারিত হয় যে A20B-2100-0030 PCB বিশেষভাবে ব্যর্থ হয়েছে, ড্রাইভের পাওয়ার বোর্ড বা মোটর নয়?
ডায়াগনস্টিক সিকোয়েন্সটি অ্যালার্ম কোড এবং এর প্যাটার্ন দিয়ে শুরু হয়। এফএসএসবি যোগাযোগ অ্যালার্ম (এসভি 200-সিরিজ) যা অপটিক্যাল ক্যাবলটি নিয়ন্ত্রণ পিসিবির ট্রান্সিভারের সাথে পয়েন্ট করার পরে স্থায়ী হয়।
ক্যাবলের অখণ্ডতা নিশ্চিত করার পরে এবং একটি পরিচিত-ভাল মোটর বিনিময় করার পরেও এনকোডার অ্যালার্মগুলি পিসিবি এর এনকোডার রিসিভারকে জড়িত করে।
একটি ড্রাইভ টেস্ট রিগে পরিসীমা পরিমাপ করা হয় যা পিসিবি-তে পরিচিত ভাল পাওয়ার সাপ্লাই ভোল্টেজ প্রয়োগ করে এবং তার ঘড়ি, সক্ষম এবং ডিএসপি আউটপুট সংকেত যাচাই করে।
অনেক FANUC সার্ভিস সেন্টার বোর্ড এক্সচেঞ্জ ডায়াগনস্টিক প্রদান করেঃ সন্দেহজনক ড্রাইভে একটি পরিচিত-ভাল A20B-2100-0030 লাগানো হয়, এবং যদি ড্রাইভটি সঠিকভাবে কাজ করে, তাহলে মূল PCB ধ্বংস হয়।
প্রশ্ন ২ঃ A20B-2100 সিরিজের বিভিন্ন উপসর্গ (যেমন, -0030 বনাম -0031 বা -0032) একের পর এক ব্যবহার করা যেতে পারে?
সাধারণভাবে নয়। A20B-2100 সিরিজের মধ্যে, বিভিন্ন শেষ চারটি সংখ্যার বৈকল্পিকগুলি বিভিন্ন ড্রাইভ মডিউল কনফিগারেশনের সাথে মিলে যায়বিভিন্ন ইন্টারফেস টাইপ (FSSB বনাম টাইপ-এ এনালগ), বিভিন্ন মোটর সিরিজের পরামিতি।
একটি ভুল বৈকল্পিক ইনস্টল করা তাত্ক্ষণিক অ্যালার্ম, ভুল মোটর আচরণ, বা গোপন নির্ভরযোগ্যতা সমস্যা সৃষ্টি করতে পারে। প্রতিস্থাপন PCB মূল অংশ নম্বর ঠিক অনুরূপ হওয়া উচিত।
যদি অরিজিনাল বোর্ডটি পাঠযোগ্য না হয়, তবে ড্রাইভ মডিউলের অর্ডার স্পেসিফিকেশন (A06B-6096-HXXX বা A06B-6079-HXXX) FANUC আলফা সিরিজের রক্ষণাবেক্ষণ ম্যানুয়ালটিতে কোন নিয়ন্ত্রণ PCB নির্দিষ্ট করা হয়েছে তা সনাক্ত করে।
প্রশ্ন 3: A20B-2100-0030 PCB মেরামত করা সম্ভব, এবং এটি খরচ কার্যকর?
PCB স্তরের মেরামত বিশেষায়িত FANUC মেরামত কেন্দ্রগুলির মাধ্যমে সম্ভব যা A20B-2100 বোর্ডগুলির জন্য উপাদান স্তরের পরীক্ষার রিগ রয়েছে।
সাধারণ মেরামতের আইটেমগুলির মধ্যে রয়েছে ইলেক্ট্রোলাইটিক ক্যাপাসিটার (বোর্ডে সমস্ত প্রতিস্থাপন করুন), অপ্টোক্যাপলার, ঘড়ি দোলক স্ফটিক এবং ভোল্টেজ নিয়ন্ত্রক আইসি।
একটি অভিজ্ঞ কেন্দ্রের দ্বারা একটি সম্পূর্ণ বোর্ড মেরামত সাধারণত বোর্ডকে কার্যকরী স্পেসিফিকেশনে ফিরিয়ে আনে।
ব্যয়-কার্যকারিতা অংশের প্রাপ্যতা এবং মেরামত কেন্দ্রের হার ০ এর উপর নির্ভর করে উচ্চ মূল্যের মেশিনগুলির জন্য যেখানে ডাউনটাইম ব্যয়বহুল,মেরামত প্রায় সবসময় একটি নতুন পুরানো স্টক বোর্ডের উৎস তুলনায় খরচ কার্যকর, যা পাওয়া যায় না বা একটি প্রিমিয়াম মূল্য হতে পারে।
প্রশ্ন 4: একটি চলমান মেশিনে একটি প্রতিস্থাপন A20B-2100-0030 ইনস্টল করার সময় প্রস্তাবিত পদ্ধতি কি?
মেশিনটি সম্পূর্ণরূপে বন্ধ করুন এবং সার্ভো এম্প্লিফায়ার ডিসি বাসটি স্রাব করার জন্য অপেক্ষা করুন (ড্রাইভ মডিউলের চার্জ সূচক এলইডি দেখুন) ।
ইএসডি সতর্কতা ব্যবহার করে ড্রাইভ মডিউল থেকে ত্রুটিযুক্ত পিসিবি সরান। প্রতিস্থাপন বোর্ড ইনস্টল করুন, নিশ্চিত করুন যে সমস্ত সংযোগকারী এবং অপটিক্যাল ফাইবার সংযোগগুলি সম্পূর্ণরূপে বসানো আছে।
মেশিনটি চালু করুন এবং স্টার্টআপের সময় ড্রাইভ মডিউলের LED ডিসপ্লেটি দেখুন। একটি স্বাভাবিক "0" বা "" ডিসপ্লে সফল প্রারম্ভিকীকরণ নির্দেশ করে।
FANUC অ্যালার্ম 9001 এর জন্য চেক করুন (সার্ভো প্যারামিটার সেট করা হয়নি) যদি উপস্থিত থাকে তবে এই ড্রাইভের অক্ষের প্যারামিটারগুলি ব্যাকআপ থেকে পুনরায় লোড করা প্রয়োজন হতে পারে। অবশেষে,কোডার ফিডব্যাক যাচাই করে অক্ষ ধীরে ধীরে জগিং করে এবং সিএনসি ডিসপ্লেতে অবস্থান কাউন্টার আন্দোলন নিশ্চিত করে.
প্রশ্ন 5: নতুন-পুরানো স্টক A20B-2100-0030 বোর্ডগুলির জন্য কি পুনর্নির্মাণ বা পুনরায় উত্পাদিত বিকল্প রয়েছে?
হ্যাঁ, বেশ কয়েকটি বিশেষজ্ঞ FANUC মেরামতের কোম্পানি (DNC ইলেকট্রনিক্স, CNC স্পেয়ারস, MRO ইলেকট্রিক,এবং বিভিন্ন অঞ্চলে সমতুল্য কোম্পানি) সম্পূর্ণরূপে পরীক্ষিত পুনরায় উত্পাদিত A20B-2100 সিরিজ PCBs অফার.
পুনরায় উত্পাদন প্রক্রিয়াটি সাধারণত সম্পূর্ণ ক্যাপাসিটর প্রতিস্থাপন, পরিষ্কার, উপাদান স্তরের পরিদর্শন এবং একটি উত্সর্গীকৃত FANUC ড্রাইভ পরীক্ষার রিগে কার্যকরী পরীক্ষা জড়িত।
একটি নামী সরবরাহকারীর পুনর্নির্মাণ বোর্ডের প্রায়শই অতিরিক্ত নতুন-পুরাতন স্টক বোর্ডের তুলনায় দীর্ঘতর ওয়ারেন্টি থাকে (6~24 মাস) ।এবং পরীক্ষার প্রক্রিয়াটি নিশ্চিত করে যে বোর্ড সম্পূর্ণরূপে কার্যকরী ∙ শুধু পরীক্ষিত পুরানো স্টক নয়.
