সংক্ষিপ্ত বিবরণ

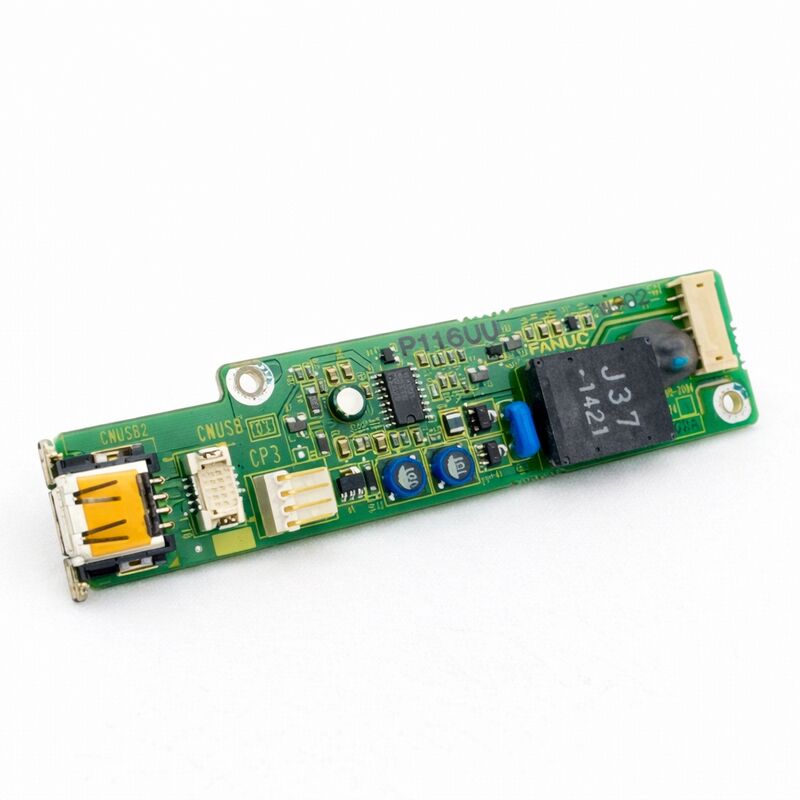

দ্যFANUC A20B-2004-0241এটি A20B-2004 বোর্ড ফ্যামিলির অন্তর্ভুক্ত, এটি FANUC এর CNC আর্কিটেকচারে অপারেটর প্যানেল I/O এবং কন্ট্রোল ইন্টারফেস স্তর দখলকারী একটি সিরিজ FANUC PCB।

A20B-2004 পরিবারটি একাধিক FANUC CNC প্রজন্মের অপারেটর প্যানেল সংযোগ ইউনিট এবং I/O ইন্টারফেস ফাংশনের সাথে ঘনিষ্ঠভাবে যুক্তঃএই সিরিজের বোর্ড শারীরিক চাপ বোতামের মধ্যে বৈদ্যুতিক সেতু পরিচালনা, সুইচ, ইন্ডিকেটর ল্যাম্প, হ্যান্ড হুইল, এবং মেশিন টুল এর অপারেটর কনসোল এবং CNC এর অভ্যন্তরীণ ডিজিটাল I/O সিস্টেমের জরুরী স্টপ সার্কিট।

A20B-2004 পরিবারটি বেশ কয়েকটি স্বতন্ত্র কার্যকরী বৈকল্পিককে অন্তর্ভুক্ত করে। -0690 এবং -0691 বৈকল্পিকগুলি নিশ্চিত অপারেটর প্যানেল I / O PCBs।

-০৭৪০ এবং সংশ্লিষ্ট ভেরিয়েন্টগুলি অপারেটর প্যানেলের আরও I/O কনফিগারেশন।

The -0241 occupies a position within this family as a control PCB that serves the specific configuration of FANUC operator panel interface or control I/O for which it was designed — a board that production facilities depend on to maintain the operator-machine link in their FANUC-controlled machine tools.

FANUC CNC রক্ষণাবেক্ষণের বৃহত্তর প্রেক্ষাপটে, A20B-2004 সিরিজের বোর্ডগুলি একটি গুরুত্বপূর্ণ বিভাগের প্রতিনিধিত্ব করে কারণ তারা মেশিনের সাথে সরাসরি মানুষের ইন্টারফেসে বসে।

অপারেটর প্যানেলের I/O বোর্ডের ত্রুটি মেশিনের মোটর এবং সার্ভো সিস্টেমগুলির কাজ বন্ধ করে না, তবে এটি অপারেটরকে মেশিনকে স্বাভাবিকভাবে নিয়ন্ত্রণ করতে বাধা দেয়।ফিড রেট সংশোধন, জগিং হাতুড়ি, অ্যালার্ম সাড়া, বা সবচেয়ে গুরুতর ক্ষেত্রে, প্যানেল মাধ্যমে জরুরী স্টপ অ্যাক্টিভেশন।

এই সমন্বয়টি মূল ফাংশনগুলির জন্য সমালোচনামূলক নয় তবে ব্যবহারযোগ্যতার জন্য সমালোচনামূলক এই বোর্ডগুলিকে একটি সাধারণ রক্ষণাবেক্ষণ লক্ষ্য করে তোলে।

মূল বৈশিষ্ট্যাবলী

এ২০বি-২০০৪ ফ্যামিলি ∙ ফ্যানুকের আর্কিটেকচারে অপারেটর প্যানেল আই/ও

FANUC-এর আই-সিরিজ সিএনসি সিস্টেম (সিরিজ 16i, 18i, 21i, 0i,এবং সম্পর্কিত) CNC এর প্রধান নিয়ন্ত্রণ ইউনিট এবং অপারেটর প্যানেল সংযোগ ইউনিট সহ বাহ্যিক I/O ডিভাইসগুলির মধ্যে যোগাযোগের জন্য I/O লিংক সিরিয়াল বাস ব্যবহার করে.

এই সিরিয়াল বাস পদ্ধতিটি পূর্ববর্তী FANUC প্রজন্মের ব্যবহৃত পুরানো সমান্তরাল তারের প্রতিস্থাপন করেছিল, যেখানে প্রতিটি I / O সংকেতকে CNC থেকে অপারেটর প্যানেলের নিজস্ব পৃথক তারের প্রয়োজন ছিল।

I/O লিংক একটি ছোট সংখ্যক তারের মাধ্যমে সমস্ত প্যানেল ইনপুট এবং আউটপুট সংকেত বহন করে,অপারেটর প্যানেলে I/O লিঙ্ক সিরিয়াল ডেটা এবং শারীরিক বোতাম/ল্যাম্প সিগন্যালের মধ্যে অনুবাদ করতে সক্ষম I/O বোর্ড থাকা প্রয়োজনের সাথে সাথে তারকারিকে নাটকীয়ভাবে সরলীকৃত করা.

A20B-2004 সিরিজের বোর্ডগুলি এই আর্কিটেকচারের মধ্যে কাজ করার জন্য ডিজাইন করা হয়েছে ️ সিএনসি থেকে আই / ও লিংক সিরিয়াল ডেটা গ্রহণ করে, এটি উপযুক্ত আউটপুট সংকেতগুলি সক্রিয় করার জন্য এটি ডিকোড করে (দর্শক ল্যাম্প,রিলে আউটপুট), এবং I/O লিঙ্কের মাধ্যমে সিএনসি-তে ফেরত পাঠানোর জন্য শারীরিক ইনপুট সংকেতগুলি (বোতামের অবস্থা, সুইচ অবস্থান, এমপিজি ইমপ্লান্স) কোডিং।

আই-সিরিজ সিএনসি পরিবেশে অপারেটর প্যানেলের অপারেশনের জন্য এই দ্বি-পন্থী অনুবাদ ফাংশনটি মৌলিক।

A20B-2004 সিরিজের বোর্ডগুলিতে কী ব্যর্থ হয় এবং কেন

অপারেটর প্যানেলের I/O বোর্ডগুলির ব্যর্থতার ধরনগুলি মেশিনের পরিবেশে তাদের অবস্থানের দ্বারা গঠিত হয়।

অপারেটর কনসোল মেশিনের সবচেয়ে অ্যাক্সেসযোগ্য অংশ ∙ এটি রক্ষণাবেক্ষণের জন্য খোলা হয়, মেশিনের কর্মক্ষেত্র থেকে শীতল তরল দূষণের শর্তে,মেশিনের চলমান অক্ষ থেকে কম্পনের শিকার, এবং কিছু ইনস্টলেশনে, অপেক্ষাকৃত উচ্চ পরিবেষ্টিত তাপমাত্রা অঞ্চলে।

এই পরিবেশগত কারণগুলি নির্দিষ্ট ব্যর্থতা মোড তৈরি করেঃ

দূষণজনিত ত্রুটিঃশীতল তরল কুয়াশা এবং ধাতব ধুলো যা অপারেটর প্যানেলের হাউজিংয়ে প্রবেশ করে বছরের পর বছর ধরে অপারেশনের সময় পিসিবি পৃষ্ঠের উপর স্থির হয়।

এই জমাগুলি ইনপুট সিগন্যালের ট্র্যাকগুলির মধ্যে ফুটো পথ তৈরি করে, যা ফ্যান্টম বোতামের অবস্থা বা আটকে থাকা ইনপুট সৃষ্টি করে।বা চাপানো বোতাম থেকে সংকেত গ্রহণ করতে ব্যর্থ হয়.

ইলেকট্রনিক্স গ্রেডের দ্রাবক দিয়ে বোর্ড পরিষ্কার করা হালকা ক্ষেত্রে সমাধান করে; গুরুতর দূষণ বোর্ড প্রতিস্থাপনের প্রয়োজন হতে পারে।

সংযোজক পরিধান এবং ক্ষয়ঃঅপারেটর প্যানেল I/O বোর্ডের রিবন ক্যাবল সংযোগকারী এবং কার্ড-এজ সংযোগকারীগুলি অন্যান্য সিএনসি বোর্ডের তুলনায় আরও বেশি সন্নিবেশ / অপসারণ চক্রের মুখোমুখি হয়,কারণ প্যানেল রক্ষণাবেক্ষণের জন্য আরো ঘন ঘন অ্যাক্সেস করা হয়.

পরা বা ক্ষয়প্রাপ্ত সংযোগকারী যোগাযোগগুলি বিরামবিহীন I/O সংকেত তৈরি করে, কারণ লক্ষণগুলি প্যাটার্ন ছাড়াই উপস্থিত হয় এবং অদৃশ্য হয়ে যায়।

আউটপুট ড্রাইভার আইসির ত্রুটিঃবোর্ডের প্রতিটি ল্যাম্প বা আউটপুট সার্কিট একটি আইসি দ্বারা চালিত হয় যা নির্দেশক ল্যাম্পের জন্য সঠিক ভোল্টেজ এবং বর্তমান সরবরাহ করে।

এই ড্রাইভারগুলি খোলা অবস্থায় ব্যর্থ হতে পারে (ল্যাম্প কখনই জ্বলবে না) বা বন্ধ অবস্থায় ব্যর্থ হতে পারে (ল্যাম্প সবসময় জ্বলবে), এবং তারা এমনভাবে ব্যর্থ হতে পারে যা ল্যাম্পটিকে ক্ষতিগ্রস্ত করে।

যখন LEDs FANUC অপারেটর প্যানেলে ইনক্ল্যাসেন্ট ল্যাম্প প্রতিস্থাপন শুরু,ড্রাইভার বর্তমান প্রয়োজনীয়তা পরিবর্তিত অন্য ধরনের জন্য পরিকল্পিত একটি বোর্ডে ভুল বাতি টাইপ ব্যবহার ড্রাইভার আইসি চাপ হতে পারে.

ইএসডি ক্ষতিঃঅপারেটর প্যানেলের মুখের বোতাম এবং সুইচগুলি এমন অপারেটরদের কাছ থেকে স্ট্যাটিক বিদ্যুতের সম্ভাব্য প্রবেশের পয়েন্ট যা নির্দিষ্ট মেঝে উপকরণগুলির উপর হাঁটার মাধ্যমে চার্জ তৈরি করেছে।

যদি প্যানেলের স্ট্যাটিক সুরক্ষা পথটি অসম্পূর্ণ হয় তবে ইএসডি A20B-2004 বোর্ডের ইনপুট সার্কিটগুলিতে পৌঁছতে পারে যা তাত্ক্ষণিক ব্যর্থতা বা সময়মতো অবনতি ঘটে এমন লুকানো ক্ষতির কারণ হতে পারে।

রক্ষণাবেক্ষণ এবং প্রতিস্থাপন বিবেচনা

যখন A20B-2004-0241 অপারেটর প্যানেল I/O তদন্তের সময় ত্রুটির উৎস হিসেবে চিহ্নিত করা হয়,প্রতিস্থাপন প্রক্রিয়া সাধারণত সহজ কারণ এই ধরনের বোর্ড কোন CNC মেশিন তথ্য সংরক্ষণ করে না:

ডাটা ব্যাকআপের প্রয়োজন নেই:প্রধান সিপিইউ বোর্ড বা মেমরি মডিউলগুলির বিপরীতে, অপারেটর প্যানেল I / O বোর্ডগুলি কোনও মেশিনের পরামিতি, প্রোগ্রাম বা কনফিগারেশন ডেটা সঞ্চয় করে না। প্রতিস্থাপনটি কেবল হার্ডওয়্যার পদ্ধতি।

সঠিক বৈকল্পিক যাচাই করুনঃA20B-2004 সিরিজে একাধিক রূপ রয়েছে (-0241, -0690, -0691, -0740, এবং অন্যান্য) যা বিভিন্ন প্যানেল কনফিগারেশন এবং I / O পয়েন্ট গণনা পরিবেশন করে।

ইনস্টল করা বোর্ডের পার্ট নম্বরের সাথে সঠিক প্রতিস্থাপনের মিল থাকতে হবে।এই পরিবারের মধ্যে বোর্ডগুলি কার্যকরীভাবে বিনিময়যোগ্য নয় একটি প্যানেল কনফিগারেশনের জন্য ডিজাইন করা একটি বোর্ড অন্য প্যানেলের তারের সাথে সঠিকভাবে ইন্টারফেস করবে না, এমনকি যদি এটি শারীরিকভাবে একই স্থানে ফিট করে।

ইনস্টলেশনের পর যাচাইকরণঃপ্রতিস্থাপন A20B-2004-0241 ইনস্টল করার পরে, প্রতিটি প্যানেল ফাংশন পৃথকভাবে যাচাই করুনঃ প্রতিটি চাপ বোতাম সঠিক PMC ইনপুট সংকেত উত্পাদন করে (PMC ডায়াগনস্টিক স্ক্রিনে দৃশ্যমান),প্রতিটি সূচক বাতি সঠিকভাবে আলোকিত হয় যখন কমান্ড দেওয়া হয়, এমপিজি হ্যান্ড হুইল (যদি এই বোর্ডে সংযুক্ত থাকে) সঠিক দিক এবং ইনক্রিমেন্টে অক্ষের গতি তৈরি করে এবং জরুরী স্টপ ফাংশনটি তার সুরক্ষা সার্কিটের পথে সঠিকভাবে কাজ করে।

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: অপারেটর প্যানেলের বোতামগুলি সাড়া দেওয়া বন্ধ করে দিয়েছে কিন্তু মেশিনের স্বয়ংক্রিয় চক্র অব্যাহত রয়েছে। এটি কি A20B-2004-0241 এর দিকে নির্দেশ করে?

হ্যাঁ, এই উপসর্গ প্যাটার্নটি অপারেটর প্যানেল I/O বোর্ডের ত্রুটির বৈশিষ্ট্য।

সিএনসির সার্ভো এবং পিএমসি ফাংশনগুলি যা স্বয়ংক্রিয় অপারেশন চালায় তা প্যানেল I / O বোর্ডের উপর নির্ভর করে না; তারা স্বাধীনভাবে চালিত হয়।

কেবলমাত্র এমন ফাংশনগুলি যা প্যানেল I/O বোর্ডকে যোগাযোগের পথ হিসাবে প্রয়োজন (মানুয়াল জগিং, ওভাররাইড সুইচ, চক্র শুরু / ফিড হোল্ড বোতাম, মোড সুইচ) ।

পিএমসি ডায়াগনস্টিক স্ক্রিন (জি ঠিকানা ইনপুট) পরীক্ষা করে নিশ্চিত করুন ️ যদি বোতামগুলি চাপার সময় বোতামের অবস্থা পরিবর্তন না হয় তবে ত্রুটিটি বোতাম থেকে পিএমসি পর্যন্ত সংকেত পথের মধ্যে রয়েছে,যার মধ্যে রয়েছে A20B-2004-0241.

প্রশ্ন ২ঃ দূষিত A20B-2004-0241 প্রতিস্থাপনের পরিবর্তে পরিষ্কার করা যেতে পারে?

Mild contamination — light dust or a thin film of oil aerosol — can often be cleaned successfully with appropriate electronics cleaning solvent (isopropanol or dedicated PCB cleaning spray) applied with a soft brush and allowed to dry completely before power-up.

প্রতিস্থাপন বোর্ডের প্রতিশ্রুতি দেওয়ার আগে এটি চেষ্টা করার মতো।

ঘন জমা দিয়ে ভারী দূষণ, পানিতে দ্রবণীয় কাটার additives সঙ্গে শীতল তরল, or metallic swarf that has created shorts between traces is much less likely to be fully resolved by cleaning — the risk of residual contamination causing future failures makes replacement the more reliable long-term solution in these cases.

প্রশ্ন 3: A20B-2004-0241 প্রতিস্থাপনের পরে, একটি সূচক বাতি স্থায়ীভাবে জ্বলতে থাকে এবং অন্যটি কখনও জ্বলতে পারে না। কী পরীক্ষা করা উচিত?

এই লক্ষণগুলি ত্রুটিযুক্ত প্রতিস্থাপন বোর্ডের পরিবর্তে তারের সমস্যাকে নির্দেশ করে।

স্থায়ীভাবে জ্বলন্তঃ আউটপুট তারের উপর একটি শর্ট সার্কিট পরীক্ষা করুন (ল্যাম্প তারের স্পর্শ, ত্রুটিযুক্ত ল্যাম্প ফিক্সচার গ্রাউন্ডিং, বা একটি সংযোগকারী পিন-টু-পিন শর্ট) ।

কখনোই লাইট জ্বলবে নাঃ আউটপুট ওয়্যারিংয়ের ওপেন সার্কিট পরীক্ষা করুন (ভাঙা তার, সংযোগ বিচ্ছিন্ন, বাতি প্রতিস্থাপন প্রয়োজন) ।

অতিরিক্তভাবে, নিশ্চিত করুন যে প্রতিস্থাপন বোর্ডের আউটপুট ড্রাইভার প্রকার (উৎপাদন বনাম ডুবে যাওয়া আউটপুট, এলইডি বনাম জ্বালানী ড্রাইভার) মূল বোর্ড এবং প্যানেলে ইনস্টল করা ল্যাম্পগুলির সাথে মেলে।যদি ড্রাইভারের ধরন ভুল হয়, কিছু ল্যাম্প অপ্রত্যাশিত আচরণ করতে পারে।

প্রশ্ন 4: A20B-2004-0241 এর সাথে ইন্টারফেসযুক্ত অপারেটর প্যানেল সংযোগ ইউনিটের তুলনায় প্রতিস্থাপনের প্রয়োজন হিসাবে কীভাবে চিহ্নিত করা হয়?

অপারেটর প্যানেল I/O বোর্ড এবং সংযোগ ইউনিটের মধ্যে ত্রুটি বিচ্ছিন্ন করার জন্য একটি পদ্ধতিগত সংকেত ট্র্যাকিং পদ্ধতির প্রয়োজন।একটি মাল্টিমিটার দিয়ে বোতামের ধারাবাহিকতা পরীক্ষা করুন (বোতাম নিজেই কাজ নিশ্চিত করে).

তারপরে A20B-2004-0241 এর সংযোগকারী পিনে সংকেত পরীক্ষা করুন (বোতাম থেকে বোর্ড পর্যন্ত তারের অক্ষত নিশ্চিত করে) ।

তারপরে সিএনসিতে সিগন্যাল পৌঁছেছে কিনা তা দেখার জন্য পিএমসি ডায়াগনস্টিক স্ক্রিনটি পরীক্ষা করুন।

যদি কানেক্টরটিতে ধারাবাহিকতা নিশ্চিত করা হয় কিন্তু সিগন্যালটি পিএমসি-তে পৌঁছায় না, ত্রুটিটি বোর্ডে বা সিএনসি-তে যোগাযোগের পথে রয়েছে।

যদি কানেক্টরের কন্টিনিউটি ব্যর্থ হয়, তাহলে ত্রুটিটি তারের মধ্যে বা বোতামে।

প্রশ্ন 5: A20B-2004-0241 পরিচালনা এবং ইনস্টল করার সময় ESD সুরক্ষা পদ্ধতি কি?

কেবলমাত্র মেশিনের বৈদ্যুতিক ক্যাবিনেটের একটি যাচাইকৃত গ্রাউন্ডিং পয়েন্টে সংযুক্ত একটি গ্রাউন্ডেড ইএসডি কব্জি স্ট্র্যাপ পরা বোর্ডটি পরিচালনা করুন। একটি ইএসডি-নিরাপদ ম্যাটে কাজ করুন।ইনস্টলেশনের সময় পর্যন্ত বোর্ডটিকে তার অ্যান্টিস্ট্যাটিক প্যাকেজিংয়ে রাখুন.

কখনোই সাধারণ কার্ডবোর্ড, প্লাস্টিক, বা কাঠের পৃষ্ঠের উপর বোর্ড স্থাপন করবেন না।

বোর্ডের উপাদান পার্শ্ব স্পর্শ এড়িয়ে চলুন PCB এর প্রান্ত দ্বারা এটি হ্যান্ডেল করুন। বোর্ডটি এর সংযোগকারী মধ্যে সন্নিবেশ করার সময়, বোর্ডের দৈর্ঘ্য জুড়ে এক প্রান্তে বলের পরিবর্তে সমান চাপ প্রয়োগ করুন।কোন বোর্ড ইনস্টলেশন বা অপসারণের আগে মেশিন সম্পূর্ণরূপে বন্ধ করুন.

এই সতর্কতা অপারেটর প্যানেল বোর্ডগুলির জন্য অপরিহার্য কারণ তাদের অনেক সংযোগকারী ইন্টারফেস রয়েছে যা সম্ভাব্য ইএসডি এন্ট্রি পয়েন্ট।
