| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE RoHS |
| মডেল নম্বার | A20B-2003-0810 |

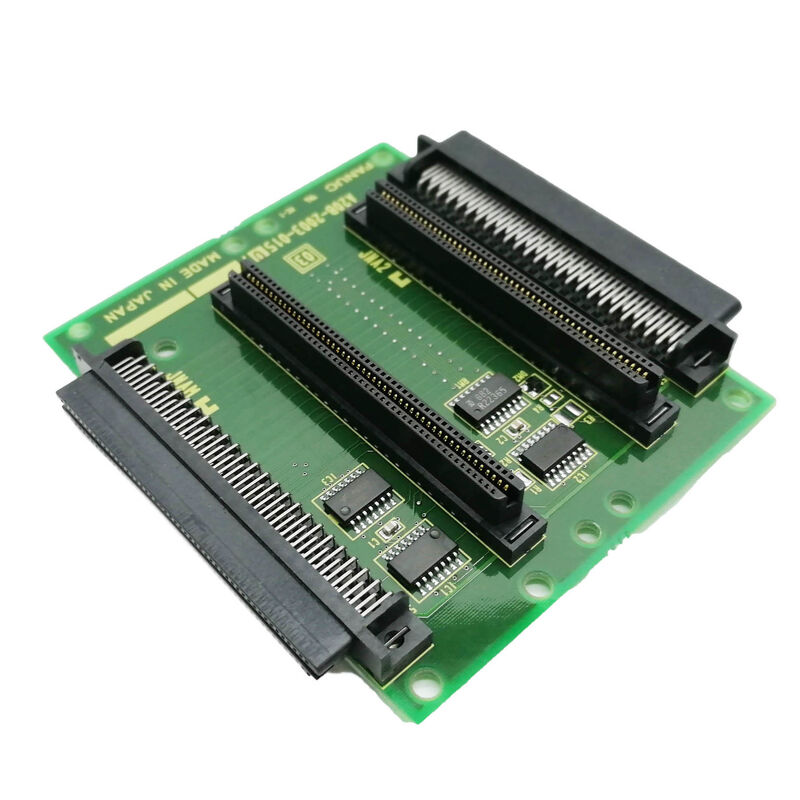

পার্ট নম্বর: A20B-2003-0810
প্রস্তুতকারক: FANUC Corporation (Japan)
পণ্যের বিভাগ: PCB — ব্যাক প্যানেল / ব্যাকপ্লেন বোর্ড
সিরিজ: A20B-2003
The FANUC A20B-2003-0810 হল FANUC এর 30i-A / 31i-A / 32i-A CNC কন্ট্রোল সিস্টেম বেসিক ইউনিটের জন্য সিঙ্গেল-স্লট ব্যাক প্যানেল — এবং এই উচ্চ-মানের কন্ট্রোলারগুলির জন্য FANUC এর হার্ডওয়্যার আর্কিটেকচারের মধ্যে এর ভূমিকা সুনির্দিষ্টভাবে সংজ্ঞায়িত করা হয়েছে।
30i/31i/32i-A বেসিক ইউনিট হল একটি স্বয়ংসম্পূর্ণ কন্ট্রোল ইলেকট্রনিক্স অ্যাসেম্বলি, যা অপারেটর প্যানেল থেকে আলাদা।
এটিতে প্রধান CPU বোর্ড, পাওয়ার সাপ্লাই এবং একটি ব্যাক প্যানেল থাকে। ব্যাক প্যানেল নির্ধারণ করে যে সেই অ্যাসেম্বলিতে কতগুলি অপশন স্লট উপলব্ধ। A20B-2003-0810 এর সাথে, সেই সংখ্যাটি হল এক। নো-স্লট প্যানেল (A20B-2003-0600) এর সাথে, এটি শূন্য। দুই-স্লট প্যানেল (A20B-2003-0610) এর সাথে, এটি দুই।
A20B-2003-0810 দ্বারা প্রদত্ত সিঙ্গেল স্লট অনেক 30i/31i/32i-A ইনস্টলেশনের জন্য যথেষ্ট।
যে মেশিনগুলির ফিল্ডবাস কানেক্টিভিটি প্রয়োজন, তারা একটি Profibus মাস্টার বা DeviceNet বোর্ডের জন্য একটি স্লট ব্যবহার করে।
যে মেশিনগুলির ফ্যাক্টরি নেটওয়ার্ক কানেক্টিভিটি প্রয়োজন, তারা ফাস্ট ইথারনেট বোর্ডের জন্য এটি ব্যবহার করে।
একটি অপশন বোর্ড হল সেই মেশিনগুলির জন্য একটি সাধারণ কনফিগারেশন যেখানে বিল্ট-ইন FSSB সার্ভো ইন্টারফেস, সিরিয়াল স্পিন্ডল, I/O Link এবং মেইন বোর্ডে এমবেডেড ইথারনেট ইতিমধ্যেই একটি অতিরিক্ত প্রোটোকল ছাড়া সমস্ত কানেক্টিভিটি প্রয়োজনীয়তা কভার করে।
| প্যারামিটার | মান |
|---|---|
| স্লট সংখ্যা | 1 (সিঙ্গেল এক্সপ্যানশন স্লট) |
| সামঞ্জস্যপূর্ণ CNC | FANUC Series 30i-A, 31i-A, 32i-A |
| আর্কিটেকচার | বেসিক ইউনিট ব্যাক প্যানেল |
| বোর্ডের প্রকার | প্যাসিভ ব্যাকপ্লেন |
| বোর্ড ফ্যামিলি | A20B-2003 |
| সম্পর্কিত পার্টস | A20B-2003-0600 (নো স্লট), A20B-2003-0610 (২ স্লট) |
| অবস্থা | উপলব্ধ — রিফার্বিশড |
| উৎপত্তি | জাপান |
FANUC Series 30i/31i/32i-A কন্ট্রোলারগুলি একটি মডুলার আর্কিটেকচার ব্যবহার করে যেখানে বেসিক ইউনিট একটি স্বয়ংসম্পূর্ণ কন্ট্রোল র্যাক।
ব্যাক প্যানেল হল এই ইউনিটের কাঠামোগত এবং বৈদ্যুতিক মেরুদণ্ড।
বেসিক ইউনিটের চ্যাসিসের ভিতরে:
A20B-2003-0810 এর সিঙ্গেল এক্সপ্যানশন স্লট A20B-8101 অপশন ফ্যামিলি থেকে বোর্ড গ্রহণ করে — Profibus মাস্টার (A20B-8101-0050), Profibus স্লেভ (A20B-8101-0100), DeviceNet মাস্টার (A20B-8101-0220), DeviceNet স্লেভ (A20B-8101-0330), ফাস্ট ইথারনেট (A20B-8101-0030), FL-net (A20B-8101-0031), এবং অন্যান্য।
প্রতিটি এক্সপ্যানশন স্লটে প্লাগ করা হয় এবং ব্যাক প্যানেলের বাস ট্রেসের মাধ্যমে CNC এর মেইন বোর্ডের সাথে বৈদ্যুতিকভাবে সংযোগ স্থাপন করে।
A20B-2003-0810 প্রতিস্থাপন করার সময় বা একটি রেট্রোফিটের জন্য 30i/31i/32i-A বেসিক ইউনিট তৈরি করার সময়, ব্যাক প্যানেল নির্বাচন নির্ভর করে অ্যাপ্লিকেশনটির কতগুলি অপশন বোর্ডের প্রয়োজন তার উপর:
কোন অপশন বোর্ডের প্রয়োজন নেই: A20B-2003-0600 (নো স্লট) ব্যবহার করুন। মেশিনটি শুধুমাত্র মেইন বোর্ডে নির্মিত কানেক্টিভিটি ব্যবহার করে — FSSB, সিরিয়াল স্পিন্ডল, I/O Link, এমবেডেড ইথারনেট — এবং কোনও অতিরিক্ত ফিল্ডবাস বা যোগাযোগ অপশন নেই।
একটি অপশন বোর্ডের প্রয়োজন: A20B-2003-0810 (১ স্লট — এই বোর্ড) ব্যবহার করুন।
মেশিনটির ঠিক একটি অতিরিক্ত যোগাযোগ অপশন প্রয়োজন যেমন Profibus, DeviceNet, FL-net, বা ফাস্ট ইথারনেট।
দুটি অপশন বোর্ডের প্রয়োজন: A20B-2003-0610 (২ স্লট) ব্যবহার করুন। মেশিনটির একই সাথে দুটি অতিরিক্ত যোগাযোগ অপশন প্রয়োজন।
প্রয়োজনের চেয়ে কম স্লট সহ একটি ব্যাক প্যানেল ব্যবহার করলে প্রয়োজনীয় অপশন বোর্ডগুলির জন্য কোনও জায়গা থাকে না।
প্রয়োজনের চেয়ে বেশি স্লট সহ একটি ব্যবহার করলে কোনও কার্যকরী সমস্যা হয় না — খালি স্লটটি কেবল অব্যবহৃত থাকে।
বেসিক ইউনিট হাউজিংয়ের শারীরিক মাত্রা নির্ধারণ করে কোন ব্যাক প্যানেলটি শারীরিকভাবে ফিট করে, তাই অর্ডার করার আগে সর্বদা হাউজিং কনফিগারেশন নিশ্চিত করুন।
প্রশ্ন ১: একটি অপশন বোর্ড ইনস্টল করা অবস্থায় 30i-A বেসিক ইউনিট কাজ করছিল। ব্যাক প্যানেল ক্ষতিগ্রস্ত হয়েছিল। আমাকে কি একই A20B-2003-0810 ব্যবহার করতে হবে, নাকি আমি A20B-2003-0610 (২ স্লট) ব্যবহার করতে পারি?
শারীরিকভাবে, A20B-2003-0610 (২ স্লট) A20B-2003-0810 (১ স্লট) প্রতিস্থাপন করতে পারে যদি বেসিক ইউনিট হাউজিং ভিন্ন ব্যাক প্যানেল ফর্ম ফ্যাক্টরকে সমর্থন করে।
ব্যাক প্যানেলটি অবশ্যই শারীরিকভাবে চ্যাসিসে ফিট করতে হবে — FANUC এর হাউজিং ভ্যারিয়েন্টগুলি নির্দিষ্ট স্লট সংখ্যার উপর ভিত্তি করে ডিজাইন করা হয়েছে।
প্রতিস্থাপন করার আগে নিশ্চিত করুন যে হাউজিং পার্ট নম্বরটি একটি ২-স্লট ব্যাক প্যানেল সমর্থন করে।
কার্যকরীভাবে, একটি খালি দ্বিতীয় স্লট কোনও সমস্যা সৃষ্টি করে না — অপশন বোর্ডটি ব্যবহৃত স্লটে থাকে এবং খালি স্লটটি কেবল অব্যবহৃত থাকে।
প্রশ্ন ২: 30i-A কন্ট্রোলারে এক্সপ্যানশন স্লটে একটি Profibus মাস্টার বোর্ড আছে। Profibus বোর্ডটি না সরিয়ে কি ব্যাক প্যানেল প্রতিস্থাপন করা যেতে পারে?
চ্যাসিস থেকে ব্যাক প্যানেল সরানোর আগে স্লট থেকে অপশন বোর্ডটি সরান।
ব্যাক প্যানেল এবং অপশন বোর্ড আলাদা উপাদান — ব্যাক প্যানেলটি চ্যাসিস মাউন্টিং হার্ডওয়্যার ডিসএনগেজ করে সরানো হয় যখন অপশন বোর্ডটি স্লট কানেক্টর থেকে আলাদাভাবে আনপ্লাগ করা হয়।
বিপরীত ক্রমে পুনরায় ইনস্টল করুন: প্রথমে ব্যাক প্যানেল, তারপর অ্যাক্সেসযোগ্য এক্সপ্যানশন স্লটে অপশন বোর্ড।
প্রশ্ন ৩: A20B-2003-0810 প্রতিস্থাপন করার পরে, Profibus অপশন বোর্ড একটি অ্যালার্ম তৈরি করে যা আগে ছিল না। কী তদন্ত করা উচিত?
ব্যাক প্যানেল প্রতিস্থাপনের পরে অপশন বোর্ড অ্যালার্মের সবচেয়ে সাধারণ কারণ হল পুনরায় ইনস্টলেশনের ত্রুটি।
বোর্ডটি স্লট কানেক্টরে আংশিকভাবে বসে থাকতে পারে — একটি এজ কানেক্টর যা প্লাগ করা বলে মনে হয় কিন্তু ভুলভাবে সারিবদ্ধ বা আংশিকভাবে নিযুক্ত থাকলে ঠিক এই উপসর্গ দেখা দেয়।
বোর্ডটি দৃঢ়ভাবে এবং সমানভাবে পুনরায় বসান। এছাড়াও নিশ্চিত করুন যে অপশন বোর্ডের সমস্ত বাহ্যিক কেবল (Profibus নেটওয়ার্ক কেবল, ইত্যাদি) সোয়াপের পরে সঠিকভাবে পুনরায় সংযুক্ত করা হয়েছে।
প্রশ্ন ৪: 30i/31i/32i-A সিরিজের ব্যবহৃত "ব্যাক প্যানেল" এবং পূর্ববর্তী FANUC Series 16/18 কন্ট্রোলারের ব্যাকপ্লেনগুলির মধ্যে পার্থক্য কী?
30i/31i/32i-A বেসিক ইউনিট একটি কমপ্যাক্ট ব্যাক প্যানেল ব্যবহার করে যা বিশেষভাবে উচ্চ-মানের i-সিরিজ কন্ট্রোলারের শারীরিক এবং বৈদ্যুতিক আর্কিটেকচারের জন্য ডিজাইন করা হয়েছে।
পূর্ববর্তী Series 16/18 কন্ট্রোলারগুলি ভিন্ন স্লট সংখ্যা, কানেক্টর প্রকার এবং বাস আর্কিটেকচার সহ ভিন্ন র্যাক ব্যাকপ্লেন ডিজাইন ব্যবহার করত।
A20B-2003-0810 16/18 সিরিজের কন্ট্রোলারগুলির ব্যাকপ্লেন বোর্ডগুলির সাথে বিনিময়যোগ্য নয়। সর্বদা নির্দিষ্ট CNC জেনারেশন এবং চ্যাসিসের জন্য নির্দিষ্ট ব্যাক প্যানেল ব্যবহার করুন।
প্রশ্ন ৫: A20B-2003-0810 ব্যাক প্যানেল প্রতিস্থাপনের জন্য কি কোনও ডেটা ব্যাকআপ বা প্যারামিটার পরিবর্তনের প্রয়োজন?
না। ব্যাক প্যানেল একটি প্যাসিভ ইন্টারকানেক্ট বোর্ড — এটি কোনও ডেটা সংরক্ষণ করে না।
প্রতিস্থাপনের পরে, সমস্ত প্যারামিটার এবং প্রোগ্রামগুলি মেইন বোর্ডের FROM/SRAM মডিউলগুলিতে থাকে, যা ব্যাহত হয়নি।
নতুন ব্যাক প্যানেলে মেইন বোর্ড, পাওয়ার সাপ্লাই এবং অপশন বোর্ডগুলি পুনরায় ইনস্টল করুন, স্বাভাবিকভাবে পাওয়ার আপ করুন এবং সিস্টেমের কার্যকারিতা যাচাই করুন। একই রক্ষণাবেক্ষণ ইভেন্টের সময় অন্য কোনও বোর্ড প্রতিস্থাপন করা না হলে কোনও ডেটা এন্ট্রি প্রয়োজন হয় না।
