| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-2003-0750 |

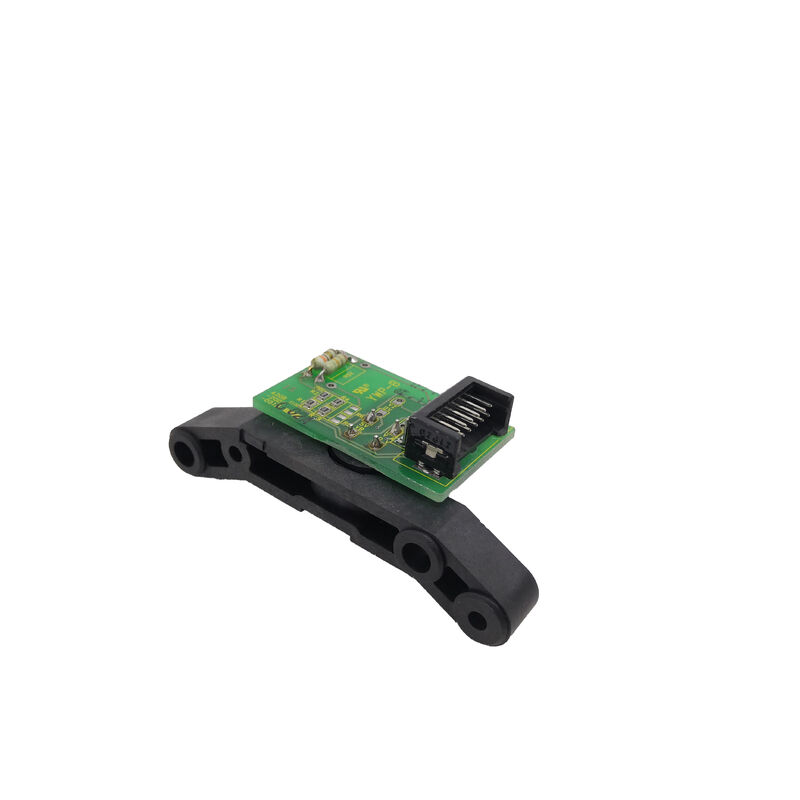

দ্য FANUC A20B-2003-0750 হল অপারেটর প্যানেল I/O PCB (B1 ডেজিগনেশন) — CNC মেশিনের অপারেটর প্যানেলের ফিজিক্যাল সারফেসের পিছনের ইলেকট্রনিক্স বোর্ড। অপারেটর যে বোতাম টিপে, যে ইন্ডিকেটর ল্যাম্প জ্বলে ওঠে, ফিড রেট ওভাররাইড ডায়ালের প্রতিটি অবস্থান এবং মেশিনের ইমার্জেন্সি স্টপ সার্কিট সবই এই বোর্ডের মাধ্যমে যায়। এটি, কার্যত, অপারেটর-মেশিন ইন্টারফেসের সংবেদী এবং মোটর স্নায়ুতন্ত্র।
FANUC-এর CNC আর্কিটেকচারে, অপারেটর প্যানেল কেবল একটি প্যাসিভ সুইচ এবং ল্যাম্প অ্যাসেম্বলি নয় যা সরাসরি CNC-এর I/O মডিউলগুলির সাথে সংযুক্ত। অপারেটর প্যানেল I/O বোর্ড কাঁচা মেকানিক্যাল সুইচ এবং CNC-এর অভ্যন্তরীণ লজিকের মধ্যে বুদ্ধিমত্তা এবং সিগন্যাল কন্ডিশনিংয়ের একটি স্তর যুক্ত করে।
কাঁচা সুইচ ক্লোজারগুলি ডিবাউন্সড এবং ফিল্টার করা হয় যাতে কন্টাক্ট বাউন্স থেকে ভুল ইনপুট তৈরি না হয়। ভোল্টেজ ট্রানজিয়েন্ট থেকে LED বা ইনক্যান্ডেসেন্ট ব্যাকলাইট অবক্ষয় রোধ করার জন্য ল্যাম্প ড্রাইভ কারেন্টগুলি নিয়ন্ত্রিত হয়।
MPG (ম্যানুয়াল পালস জেনারেটর) হ্যান্ডহুইল সিগন্যালগুলি CNC-এর ম্যানুয়াল অপারেশন মোডের জন্য পালস ট্রেইনে গ্রহণ এবং কন্ডিশন করা হয়।
ইমার্জেন্সি স্টপ সার্কিটটি উপযুক্ত সুরক্ষা লজিক দিয়ে প্রয়োগ করা হয় যাতে CNC সফ্টওয়্যার অবস্থা নির্বিশেষে E-স্টপ কার্যকর থাকে।
বোর্ডের অফিসিয়াল বিবরণে "B1" ডেজিগনেশনটি A20B-2003-0750 পণ্যের মধ্যে একটি নির্দিষ্ট কনফিগারেশন সনাক্ত করে — A20B-2003 সিরিজের অপারেটর প্যানেল I/O বোর্ডগুলি বিভিন্ন ভ্যারিয়েন্টে (B1, B2, ইত্যাদি) তৈরি করা হয় যা বিভিন্ন অপারেটর প্যানেল কনফিগারেশনের সাথে মেলে, যেখানে I/O পয়েন্টের সংখ্যা ভিন্ন, MPG ইন্টারফেস বিকল্প ভিন্ন এবং বোর্ডের সাথে লাগানো নির্দিষ্ট অপারেটর প্যানেলের সাথে মেলে এমন সংযোগকারী লেআউট ভিন্ন।
| প্যারামিটার | মান |
|---|---|
| কার্যকারিতা | অপারেটর প্যানেল I/O PCB (B1) |
| সিরিজ | A20B-2003 |
| ইন্টারফেস | I/O লিঙ্ক / ডাইরেক্ট অপারেটর প্যানেল বাস |
| I/O ফাংশন | পুশবাটন, ল্যাম্প, MPG, E-স্টপ, ওভাররাইড |
| উৎপত্তি | জাপান |
A20B-2003-0750 দ্বারা পরিচালিত ফাংশনগুলির পরিধি মেশিনের সাথে অপারেটরের ফিজিক্যাল ইন্টারঅ্যাকশন পয়েন্টে যা ঘটে তার সবকিছু প্রতিফলিত করে। প্যানেলের ইনপুট দিক থেকে শুরু করে:
পুশবাটন এবং কী সুইচ ইনপুট: অপারেটর প্যানেলের প্রতিটি পুশবাটন এবং কী সুইচ A20B-2003-0750-এর একটি ইনপুট সার্কিটে সংযুক্ত।
যখন একটি বোতাম চাপা হয়, তখন বোর্ডের ইনপুট সার্কিট কন্টাক্ট ক্লোজার রেজিস্টার করে, এটিকে ডিবাউন্স করে (মেকানিক্যাল কন্টাক্টের সংক্ষিপ্ত দোলন ফিল্টার করে এটিকে স্থির করার আগে) এবং CNC-এর PMC-তে লজিক্যাল স্টেট রিপোর্ট করে। PMC তখন বোতাম চাপার উপর কাজ করে — সাইকেল শুরু করা, কুল্যান্ট সক্রিয় করা, একটি প্রোগ্রাম নির্বাচন করা ইত্যাদি।
ম্যানুয়াল পালস জেনারেটর (MPG) ইন্টারফেস: হ্যান্ডহুইল, বা MPG, অপারেটর এটিকে ঘোরানোর সাথে সাথে পালস ট্রেইন (সাধারণত প্রতি বিপ্লবে ১০০টি পালস) তৈরি করে। A20B-2003-0750 এই পালসগুলি গ্রহণ করে এবং CNC-এর ম্যানুয়াল পালস ইনপুটের জন্য সেগুলিকে কন্ডিশন করে। MPG সিগন্যাল পাথের জন্য সতর্ক বৈদ্যুতিক প্রক্রিয়াকরণ প্রয়োজন — সিগন্যালগুলি ডিফারেনশিয়াল, পালস গণনা অবশ্যই নির্ভুল হতে হবে কোনো মিসড বা ফ্যান্টম পালস ছাড়াই, এবং দিক (CW বনাম CCW) অবশ্যই সঠিকভাবে ডিকোড করতে হবে।
এই বোর্ডে MPG ইন্টারফেস সার্কিটের যেকোনো ত্রুটি সরাসরি মেশিনের অক্ষগুলি ম্যানুয়ালি জগ করার অপারেটরের ক্ষমতাকে প্রভাবিত করে।
ওভাররাইড সুইচ: ফিড রেট ওভাররাইড, স্পিন্ডল ওভাররাইড এবং র্যাপিড ওভাররাইড ডায়ালগুলি পরিবর্তনশীল-অবস্থানের সিগন্যাল তৈরি করে — হয় একটি মাল্টি-পজিশন রোটারি সুইচ (একটি বাইনারি কোড তৈরি করে) বা একটি অ্যানালগ পট — যা বোর্ডটি শতাংশ ওভাররাইড মানগুলিতে ডিকোড করে যা CNC-তে রিপোর্ট করা হয়।
ইন্ডিকেটর ল্যাম্প আউটপুট: CNC-এর PMC প্যানেলের ইন্ডিকেটর ল্যাম্পগুলি সক্রিয় করার জন্য আউটপুট সিগন্যাল চালায়।
বোর্ডের আউটপুট ড্রাইভার সার্কিটগুলি প্রতিটি ল্যাম্পে নিয়ন্ত্রিত কারেন্ট সরবরাহ করে, সরাসরি ল্যাম্প লোডিং থেকে PMC-এর I/O রক্ষা করে এবং LED এবং ইনক্যান্ডেসেন্ট ইন্ডিকেটর উভয় প্রকারের জন্য সঠিক কারেন্ট সরবরাহ করে।
ইমার্জেন্সি স্টপ (E-স্টপ) সার্কিট: E-স্টপ বোতামটি বোর্ডের উপর একটি রিডান্ড্যান্ট সেফটি সার্কিটের মাধ্যমে সংযুক্ত থাকে, যা নিশ্চিত করে যে E-স্টপ সিগন্যাল CNC-এর সার্ভো কন্ট্রোল এবং মেশিনের সেফটি রিলে উভয়টিতে সমান্তরালভাবে পৌঁছায় — বোর্ডের বাস্তবায়ন অবশ্যই E-স্টপ ফাংশনের জন্য প্রাসঙ্গিক সুরক্ষা মান পূরণ করতে হবে।
অপারেটর প্যানেল I/O বোর্ডগুলি এমনভাবে ব্যর্থ হয় যা মেশিনের কন্ট্রোল কনসোলে দাঁড়িয়ে থাকা যে কারো কাছে তাৎক্ষণিকভাবে দৃশ্যমান:
অনড় বোতাম: একটি বা একাধিক প্যানেল বোতাম কোনো CNC প্রতিক্রিয়া তৈরি করতে ব্যর্থ হয়, যদিও PMC ডায়াগনস স্ক্রিন নিশ্চিত করে যে CNC সেই ইনপুটগুলি গ্রহণ করার জন্য সঠিক মোডে রয়েছে।
এটি বোর্ডে একটি ইনপুট সার্কিট ব্যর্থতার ইঙ্গিত দেয় — হয় একটি ব্যর্থ ইনপুট বাফার IC বা একটি ক্ষতিগ্রস্ত সংযোগকারী পিন।
ফ্যান্টম বোতাম চাপ: অপারেটর সংশ্লিষ্ট বোতাম না চাপলেও CNC একটি ফাংশন কমান্ডে সাড়া দেয়।
এটি একটি ইনপুট সার্কিট বন্ধ অবস্থায় আটকে থাকার ইঙ্গিত দেয় — সম্ভবত একটি ব্যর্থ পুল-আপ রেজিস্টর বা একটি ক্ষতিগ্রস্ত ইনপুট IC যার আউটপুট লিক করছে।
ল্যাম্পের অস্বাভাবিকতা: প্যানেল ইন্ডিকেটর ল্যাম্পগুলি যা স্থায়ীভাবে জ্বলছে, স্থায়ীভাবে বন্ধ বা কাঁপছে যখন সেগুলি স্থির থাকা উচিত — PMC লজিক দ্বারা সৃষ্ট নয়, বরং ব্যর্থ ল্যাম্প ড্রাইভার IC বা বোর্ডের উপর খোলা-সার্কিট আউটপুট ট্রেস দ্বারা সৃষ্ট।
MPG অকার্যকারিতা: হ্যান্ডহুইল ঘোরে কিন্তু অক্ষের নড়াচড়া অনিয়মিত, অসঙ্গত বা অনুপস্থিত। MPG পালস ট্রেইন বোর্ডে অনুপস্থিত বা ক্ষতিগ্রস্ত।
E-স্টপ সার্কিট ত্রুটি: CNC একটি E-স্টপ অ্যালার্ম তৈরি করে যা ফিজিক্যাল E-স্টপ বোতামটি ছেড়ে দিলেও পরিষ্কার করা যায় না।
এর জন্য অবিলম্বে তদন্ত প্রয়োজন কারণ একটি E-স্টপ সার্কিট ত্রুটি সুরক্ষা এবং অপারেশনাল উভয় সমস্যা উপস্থাপন করতে পারে।
প্রশ্ন ১: একটি ব্যর্থ A20B-2003-0750 কে CNC-এর মধ্যে একটি ব্যর্থ PMC আউটপুট বা ইনপুট সিগন্যাল থেকে কীভাবে আলাদা করা যায়?
ডায়াগনসিস পথ হল: প্রথমে PMC ডায়াগনস স্ক্রিন (G/F অ্যাড্রেস ইনপুট এবং আউটপুট) পরীক্ষা করুন। যদি PMC ডায়াগনস স্ক্রিন দেখায় যে একটি ইনপুট সিগন্যাল ফিজিক্যাল বোতামের অবস্থা নির্বিশেষে সক্রিয় বা নিষ্ক্রিয় অবস্থায় আটকে আছে, তবে সমস্যাটি বোতাম এবং PMC-এর মধ্যে I/O পথে রয়েছে — যার মধ্যে A20B-2003-0750 অন্তর্ভুক্ত।
যদি PMC ডায়াগনস স্ক্রিন ফিজিক্যাল বোতাম অনুসরণ করে ইনপুটটি সঠিকভাবে দেখায়, কিন্তু মেশিনের ফাংশন সক্রিয় হতে ব্যর্থ হয়, তবে সমস্যাটি PMC ল্যাডার বা আউটপুট সার্কিটে রয়েছে। I/O বোর্ড ত্রুটিগুলি সাধারণত এমন ইনপুট দেখায় যা ফিজিক্যাল প্যানেলের অবস্থা অনুসরণ করে না।
প্রশ্ন ২: CNC প্যারামিটার বা প্রোগ্রাম ব্যাকআপ না করে কি A20B-2003-0750 প্রতিস্থাপন করা যায়?
হ্যাঁ। অপারেটর প্যানেল I/O বোর্ডে কোনো CNC প্রোগ্রাম বা প্যারামিটার ডেটা সঞ্চিত থাকে না। এটি একটি বিশুদ্ধ সিগন্যাল ইন্টারফেস ডিভাইস — কোনো SRAM নেই, কোনো ব্যাটারি নেই, কোনো প্রোগ্রামযোগ্য মেমরি নেই। এটি প্রতিস্থাপনের জন্য কেবল পাওয়ার-ডাউন, ফিজিক্যাল বোর্ড সোয়াপ এবং পাওয়ার-আপ প্রয়োজন।
CNC-এর প্যারামিটার, প্রোগ্রাম এবং PMC ল্যাডার অপারেটর প্যানেল বোর্ড প্রতিস্থাপনের দ্বারা প্রভাবিত হয় না।
প্রতিস্থাপনের পরে কেবল কার্যকরী পরীক্ষা প্রয়োজন যা সমস্ত প্যানেল বোতাম, ল্যাম্প, MPG এবং E-স্টপের কার্যকরী পরীক্ষা করে নিশ্চিত করে যে প্রতিস্থাপিত বোর্ডটি সঠিকভাবে সংযুক্ত এবং কার্যকরী।
প্রশ্ন ৩: A20B-2003-0750 প্রতিস্থাপনের পরে MPG হ্যান্ডহুইল অনড়। প্রথমে কী পরীক্ষা করা উচিত?
প্রথমে নিশ্চিত করুন যে MPG কেবলটি নতুন বোর্ডে সঠিকভাবে পুনরায় সংযুক্ত করা হয়েছে — MPG কেবলগুলি কখনও কখনও মাল্টি-কানেক্টর অ্যাসেম্বলি হয় যেখানে একটি সংযোগকারী সহজেই মিস করা যায়। দ্বিতীয়ত, নিশ্চিত করুন যে অপারেটর প্যানেলের অক্ষ নির্বাচন সুইচটি একটি সক্রিয় অক্ষে সঠিকভাবে সেট করা আছে।
তৃতীয়ত, যদি বোর্ড প্রতিস্থাপনের আগে MPG কার্যকরী থাকে তবে MPG ম্যাগনিফিকেশন এবং অক্ষ নির্বাচনের জন্য CNC-এর প্যারামিটার সেটিংস পরীক্ষা করুন — এই সেটিংসগুলি CNC-তে থাকে এবং বোর্ড পরিবর্তনের দ্বারা প্রভাবিত হয় না, তবে সেগুলি নিশ্চিত করা তাদের ভেরিয়েবল হিসাবে বাদ দেয়।
অবশেষে, হ্যান্ডহুইল ঘোরানোর সময় একটি অসিলোস্কোপ দিয়ে এর আউটপুট সিগন্যালগুলি পরিমাপ করে MPG ইউনিট নিজেই কার্যকরী কিনা তা যাচাই করুন।
প্রশ্ন ৪: A20B-2003-0750 কি সমস্ত মেশিন টুল নির্মাতাদের জন্য একই, নাকি একটি মেশিন-নির্দিষ্ট সংস্করণ আছে?
A20B-2003-0750 (B1 কনফিগারেশন) একটি সংজ্ঞায়িত প্যানেল কনফিগারেশনের জন্য FANUC-এর স্ট্যান্ডার্ড অপারেটর প্যানেল I/O বোর্ড। মেশিন টুল নির্মাতারা যারা এই স্ট্যান্ডার্ড FANUC অপারেটর প্যানেল অ্যাসেম্বলি ব্যবহার করেন তারা এই বোর্ডটি ব্যবহার করবেন।
তবে, মেশিন টুল নির্মাতারা যারা তাদের নিজস্ব কাস্টম অপারেটর প্যানেল ডিজাইন করেন — ভিন্ন সংখ্যক বোতাম, নন-স্ট্যান্ডার্ড MPG ইন্টারফেস, বা মালিকানাধীন ল্যাম্প লেআউট সহ — তারা তাদের প্যানেল এবং স্ট্যান্ডার্ড FANUC I/O বোর্ডের মধ্যে একটি ভিন্ন I/O বোর্ড মডেল বা একটি কাস্টম ইন্টারফেস ব্যবহার করতে পারে।
প্রতিস্থাপনের অর্ডার দেওয়ার আগে, মেশিনের ইলেকট্রিক্যাল স্কিম্যাটিক বা বিদ্যমান বোর্ডের লেবেলের সাথে নিশ্চিত করুন যে A20B-2003-0750 নির্দিষ্ট মেশিনের প্যানেল কনফিগারেশনের জন্য সঠিক বোর্ড।
প্রশ্ন ৫: দীর্ঘ পরিষেবাযুক্ত মেশিনগুলিতে A20B-2003-0750 ব্যর্থতার সবচেয়ে সাধারণ কারণগুলি কী কী?
মেশিন টুল পরিবেশে দূষণ হল প্রধান কারণ — কুল্যান্ট মিস্ট, তেল অ্যারোসল এবং ধাতব ধুলো অপারেটর প্যানেলের ভেন্টিলেশন স্লটের মাধ্যমে বছরের পর বছর ধরে অপারেশনের ফলে বোর্ডে পরিবাহী ফিল্ম জমা হয়, যা সংলগ্ন ট্র্যাক বা ইনপুট পিনের মধ্যে শর্ট সার্কিট ঘটায়।
দ্বিতীয় সবচেয়ে সাধারণ কারণ হল বোর্ডের সংযোগকারী সকেটের কন্টাক্ট-সম্পর্কিত অবক্ষয় — রক্ষণাবেক্ষণের জন্য অপারেটর প্যানেল খোলার বছরের পর বছর ধরে কার্ড-এজ বা ম্যাটিং সংযোগকারীগুলি আলগা হয়ে যায়, যা অনিয়মিত যোগাযোগের কারণ হয় যা র্যান্ডম বোতাম ব্যর্থতা হিসাবে দেখা দেয়।
তৃতীয় কারণ হল অতিরিক্ত কারেন্ট থেকে ল্যাম্প ড্রাইভার IC ব্যর্থতা যদি একটি প্যানেল ল্যাম্প ভুল ধরণের সাথে প্রতিস্থাপিত হয় যা ড্রাইভার IC-এর রেটিংয়ের চেয়ে বেশি কারেন্ট টানে।
