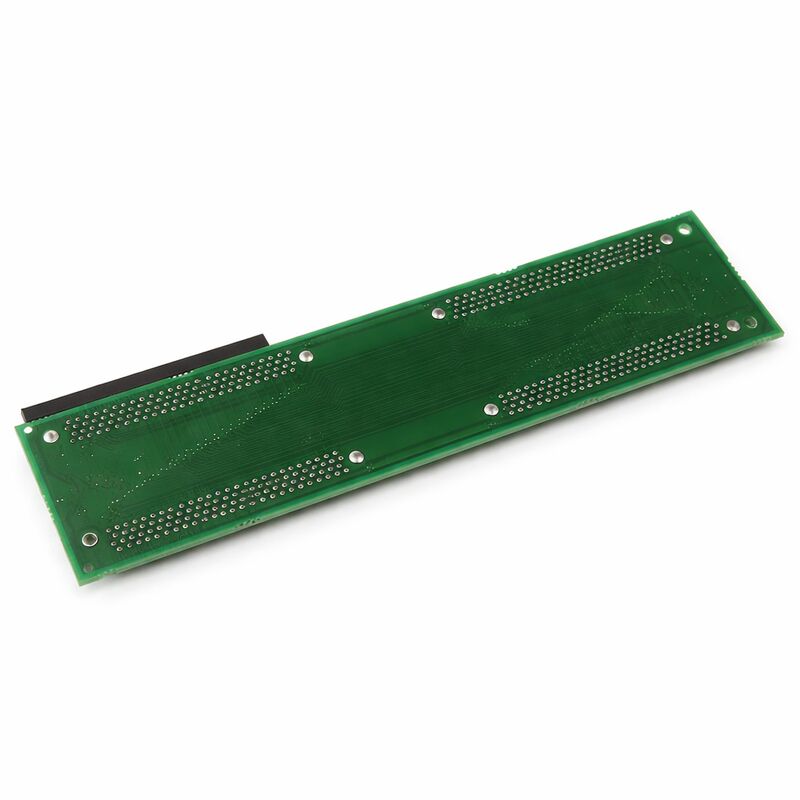

1 পিসি নতুন ফ্যানুক A20B-2002-0850 বোর্ড A20B20020850 A2OB-2OO2-O85O

FANUC A20B-2002-0850 | A20B-2002 সিরিজ ১-স্লট ব্যাকপ্লেন পিসিবি ও সিএনসি কন্ট্রোলার র‍্যাক ইনফ্রাস্ট্রাকচার বোর্ড

একক স্লট, প্যাসিভ ডিজাইন

A20B-2002-0850 হল FANUC-এর A20B-2002 সিরিজের একটি একক-স্লট ব্যাকপ্লেন বোর্ড — FANUC-এর মডুলার সিএনসি কন্ট্রোল আর্কিটেকচারে ব্যবহৃত র‍্যাক ইনফ্রাস্ট্রাকচার পিসিবি-র পরিবার। ব্যাকপ্লেনটিতে কোনো ফার্মওয়্যার থাকে না এবং এটি কোনো প্রসেসিং সম্পাদন করে না। এটি একটি কন্ট্রোল মডিউল স্লটের জন্য ভৌত এবং বৈদ্যুতিক ভিত্তি প্রদান করে: এটি মডিউলে পাওয়ার সরবরাহ করে, মডিউল এবং র‍্যাকের মূল ব্যাকপ্লেনের মধ্যে বাস যোগাযোগ সংকেত বহন করে এবং প্লাগ-ইন মডিউলটি যেখানে বসে তার জন্য যান্ত্রিক সংযোগকারী ইন্টারফেস সরবরাহ করে।

FANUC-এর মডুলার সিএনসি আর্কিটেকচার বিভিন্ন স্লট সংখ্যার ব্যাকপ্লেন বোর্ড ব্যবহার করে — এক, দুই এবং তিন স্লট — একটি কন্ট্রোল র‍্যাকে একত্রিত করে মেশিনের নির্মাতা যে নির্দিষ্ট কনফিগারেশন প্রয়োজন তা তৈরি করে। A20B-2002-0850 ঠিক একটি স্লট পরিচালনা করে। যেখানে মেশিনের কনফিগারেশনের জন্য একটি একক বিকল্প বা সম্প্রসারণ মডিউল — একটি অতিরিক্ত I/O কার্ড, একটি যোগাযোগ ইন্টারফেস, একটি ডেটা সার্ভার বোর্ড — প্রয়োজন হয়, সেখানে ১-স্লট ব্যাকপ্লেনটি র‍্যাকে খালি স্লট না রেখে সেই অবস্থানটি সরবরাহ করে।

ব্যাকপ্লেন ত্রুটি সনাক্ত করার উপায়

ব্যাকপ্লেন ব্যর্থতা প্রায়শই মডিউল ব্যর্থতা হিসাবে ভুলভাবে সনাক্ত করা হয় কারণ লক্ষণগুলি অভিন্ন দেখায় — ব্যর্থ স্লটে থাকা মডিউলটি অ্যালার্ম দেয় বা যোগাযোগ করতে ব্যর্থ হয়, যা ইঙ্গিত করে যে মডিউলটি নিজেই ব্যর্থ হয়েছে। এই দুটিকে আলাদা করার জন্য ডায়াগনস্টিক ধাপ: সন্দেহজনক মডিউলটিকে একই ধরণের একটি পরিচিত-ভাল স্লটে সরান। যদি মডিউলটি বিকল্প স্লটে কাজ করে, তবে মূল স্লটের ব্যাকপ্লেনটি ত্রুটির উৎস।

সাধারণ ব্যর্থতার কারণ:

• সংযোগকারী ক্ষয়বারবার মডিউল অপসারণ এবং পুনরায় সন্নিবেশের কারণে — যোগাযোগের স্প্রিং টেনশন হ্রাস পায়, যা অনিয়মিত সংযোগ ত্রুটি তৈরি করে
• পিসিবি ট্রেস ফাটলযান্ত্রিক আঘাত বা অতিরিক্ত টর্ক করা মাউন্টিং স্ক্রু থেকে
• দূষণকুল্যান্ট মিস্ট বা সূক্ষ্ম ধাতব কণা অন্তরক ফাঁকগুলিকে সেতুবদ্ধ করার কারণে, লিকেজ কারেন্ট তৈরি করে যা থার্মাল শাটডাউন বা পাওয়ার অ্যালার্ম ট্রিগার করে

ব্যাকপ্লেন প্রতিস্থাপনের জন্য কোনো ডেটা ব্যাকআপের প্রয়োজন হয় না — বোর্ডটি কিছুই সংরক্ষণ করে না। বোর্ডটি অদলবদল করুন, মডিউলটি পুনরায় ইনস্টল করুন, পাওয়ার আপ করুন।

মূল স্পেসিফিকেশন

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: আমি কিভাবে নিশ্চিত করতে পারি যে মডিউলের পরিবর্তে ব্যাকপ্লেনটি ত্রুটিপূর্ণ?

সন্দেহজনক মডিউলটিকে একই কন্ট্রোলারের একই ধরণের একটি পরিচিত-ভাল স্লটে সরান। যদি মডিউলটি বিকল্প স্লটে সঠিকভাবে কাজ করে, তবে মূল স্লটের ব্যাকপ্লেনটি ত্রুটির উৎস। যদি মডিউলটি উভয় স্লটে ব্যর্থ হয়, তবে মডিউলটি নিজেই ব্যর্থ হয়েছে। সিএনসি হার্ডওয়্যার সংযোগ ম্যানুয়াল ব্যবহার করে ব্যাকপ্লেনের পাওয়ার এবং সংকেত ট্রেসের ধারাবাহিকতা পরীক্ষা করে একটি অতিরিক্ত মডিউলের প্রয়োজন ছাড়াই ট্রেসের অখণ্ডতা নিশ্চিত করা যেতে পারে।

প্রশ্ন ২: A20B-2002-0850 প্রতিস্থাপনের জন্য প্যারামিটার পরিবর্তনের প্রয়োজন হয় কি?

না। ব্যাকপ্লেন কোনো ডেটা সংরক্ষণ করে না এবং কোনো কনফিগারযোগ্য প্যারামিটার নেই। শারীরিক প্রতিস্থাপনের পরে, মডিউলটি পুনরায় ইনস্টল করুন, পাওয়ার আপ করুন এবং যাচাই করুন যে মডিউলটি সঠিকভাবে যোগাযোগ করছে। যদি একই সাথে মডিউলটিও প্রতিস্থাপিত না হয় তবে কোনো সফ্টওয়্যার বা প্যারামিটার পরিবর্তনের প্রয়োজন নেই।

প্রশ্ন ৩: A20B-2002-0850 এর পরিবর্তে একটি ২-স্লট ব্যাকপ্লেন ব্যবহার করা যেতে পারে কি?

না — শারীরিক পরিবর্তন ছাড়া বিভিন্ন স্লট সংখ্যা অদলবদলযোগ্য নয়। ১-স্লট ব্যাকপ্লেনটি একটি একক-স্লট অবস্থানের জন্য বরাদ্দকৃত শারীরিক স্থান এবং সংযোগকারী অবস্থানে ফিট করে। একটি ২-স্লট বোর্ড চ্যাসিস এবং সংলগ্ন বোর্ডগুলির সাথে একটি মাত্রিক অমিল তৈরি করবে।

প্রশ্ন ৪: একটি প্যাসিভ ব্যাকপ্লেন পরিচালনা করার সময় কি ESD ঝুঁকি আছে?

হ্যাঁ, যদিও সক্রিয় প্রসেসর বোর্ডের তুলনায় কম। ব্যাকপ্লেনের কপার ট্রেস এবং যেকোনো সারফেস-মাউন্ট প্যাসিভ উপাদানগুলি এখনও ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ থেকে ঝুঁকিপূর্ণ। একটি ESD কব্জি স্ট্র্যাপ ব্যবহার করুন, বোর্ডের প্রান্ত ধরে হ্যান্ডেল করুন এবং নন-অ্যান্টিস্ট্যাটিক পৃষ্ঠগুলিতে বোর্ডটি স্লাইড করা এড়িয়ে চলুন।

প্রশ্ন ৫: A20B-2002-0850 এর সংযোগকারীটি শারীরিকভাবে ক্ষতিগ্রস্ত হয়েছে কিন্তু ট্রেসগুলি অক্ষত দেখাচ্ছে। সংযোগকারী-শুধুমাত্র মেরামত কি সম্ভব?

যদি ক্ষতি সংযোগকারীর মধ্যে সীমাবদ্ধ থাকে — বাঁকা পিন, ফাটলযুক্ত হাউজিং, পৃথক যোগাযোগ ব্যর্থতা — উপযুক্ত SMD রework সরঞ্জাম দিয়ে সংযোগকারী-স্তরের মেরামত সম্ভব হতে পারে। তবে, যাচাই করুন যে ব্যর্থতার সময় কোনো পিসিবি প্যাড কপার উঠে যায়নি। যদি প্যাডগুলি ক্ষতিগ্রস্ত হয়, তবে সংযোগকারী প্রতিস্থাপন অবাস্তব হয়ে যায় এবং সম্পূর্ণ বোর্ড প্রতিস্থাপন সঠিক পথ।
