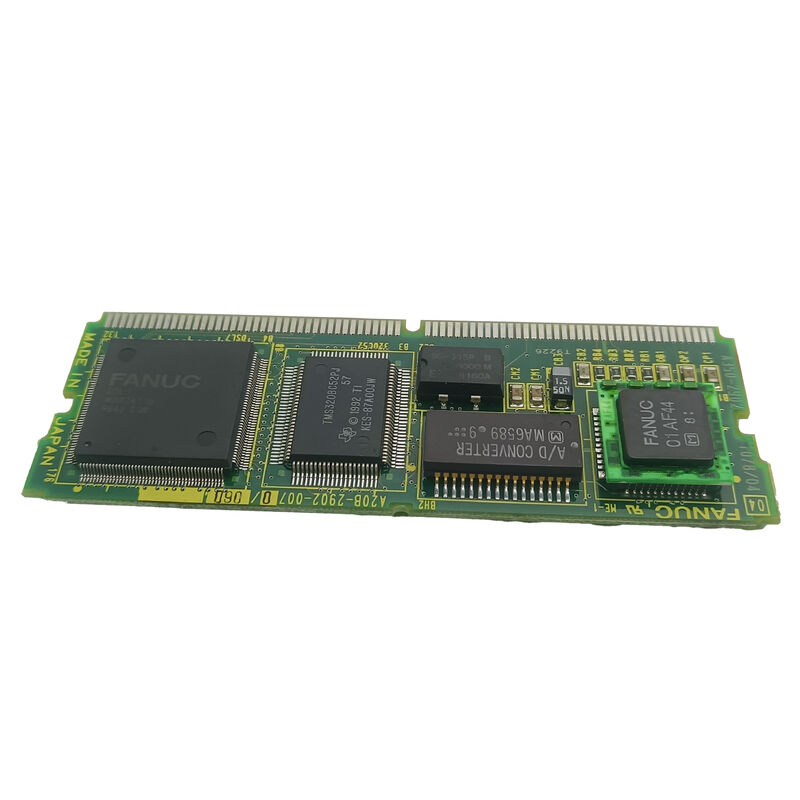

| মডেল নম্বার | A20B-2902-0180 |
The FANUC A20B-2902-0180 A20B-2902 প্রোডাক্ট ফ্যামিলির অন্তর্গত — এটি কম্প্যাক্ট প্লাগ-ইন সার্ভো কন্ট্রোল মডিউলগুলির একটি সিরিজ যা সিএনসি সিস্টেমের সেন্ট্রাল প্রসেসিং বোর্ড এবং সার্ভো অ্যামপ্লিফায়ার ড্রাইভ স্টেজগুলির মধ্যে সংযোগ স্থাপন করে।
১৯৮০-এর দশকের শেষ থেকে ১৯৯০-এর দশক পর্যন্ত FANUC-এর সিএনসি কন্ট্রোল আর্কিটেকচারে, A20B-2902 সিরিজের মডিউলগুলি সাধারণত মেইন সিপিইউ বোর্ড বা একটি পৃথক সার্ভো মাদারবোর্ডের ডেডিকেটেড স্লটে ইনস্টল করা হত, যা সিএনসি-র নিয়ন্ত্রিত অক্ষগুলির জন্য অ্যানালগ বা ডিজিটাল সার্ভো কমান্ড সিগন্যাল কন্ডিশনিং, ফিডব্যাক সিগন্যাল গ্রহণ এবং অক্ষ নিয়ন্ত্রণ লুপ এক্সিকিউশন প্রদান করত।
A350-2902-T186/01 ক্রস-রেফারেন্স এই মডিউলের জন্য একটি সম্পর্কিত অ্যাসেম্বলি বা সাব-স্পেসিফিকেশন চিহ্নিত করে — এটি FANUC-এর একটি সাধারণ পদ্ধতি যেখানে একই ফাংশনাল বোর্ড একটি A20B PCB নম্বর এবং একটি A350 অ্যাসেম্বলি রেফারেন্স বহন করে, যেখানে A350 নম্বরটি একটি বিল্ট-আপ সাব-অ্যাসেম্বলিকে চিহ্নিত করে যা কেবল PCB-এর বাইরে অতিরিক্ত হার্ডওয়্যার বা ফার্মওয়্যার উপাদান অন্তর্ভুক্ত করতে পারে।
"Soft 9070" অ্যাসোসিয়েশন এই মডিউলটি যে সার্ভো সফটওয়্যার জেনারেশনের জন্য তৈরি করা হয়েছে তা চিহ্নিত করে — FANUC-এর সার্ভো কন্ট্রোল সফটওয়্যার পদ্ধতিগতভাবে ভার্সন করা হয়েছিল, প্রতিটি ভার্সন নির্দিষ্ট মোটর টাইপ, এনকোডার রেজোলিউশন এবং কন্ট্রোল লুপ প্যারামিটারের জন্য টিউন করা হয়েছিল।
সফটওয়্যার ভার্সনটি মডিউলের ফার্মওয়্যারে সংরক্ষিত থাকে এবং সার্ভো সফটওয়্যার ভার্সন এবং সংযুক্ত মোটর/এনকোডার সিস্টেমের মধ্যে সামঞ্জস্য একটি গুরুত্বপূর্ণ ইনস্টলেশন প্রয়োজনীয়তা।
সমস্ত A20B-2902 সিরিজের বোর্ডের মতো, A20B-2902-0180 একটি সারফেস-মাউন্ট টেকনোলজি (SMT) মডিউল — কম্প্যাক্ট, ডেন্স এবং থার্মালি ম্যানেজড যাতে সিএনসি-র আবদ্ধ ইলেকট্রিক্যাল ক্যাবিনেট পরিবেশে নির্ভরযোগ্যভাবে কাজ করতে পারে।
এর কম্প্যাক্ট ফর্ম ফ্যাক্টর উল্লেখযোগ্য প্যানেল স্পেস ছাড়াই ইনস্টলেশন সম্ভব করে তোলে, যখন আধুনিক সিএনসি মোশনের জন্য প্রয়োজনীয় রিয়েল-টাইম সার্ভো প্রসেসিং সরবরাহ করে।
| প্যারামিটার | মান |
|---|---|
| সিরিজ | A20B-2902 |
| ক্রস রেফারেন্স | A350-2902-T186/01 |
| ফাংশন | সার্ভো কন্ট্রোল মডিউল / সার্ভো ইন্টারফেস PCB |
| সফটওয়্যার | Soft 9070 (সার্ভো সফটওয়্যার ভার্সন) |
| প্রযুক্তি | সারফেস মাউন্ট (SMT) |
| স্ট্যাটাস | বন্ধ হওয়া স্পেয়ার |
| অরিজিন | জাপান |
A20B-2902 সিরিজ FANUC-এর সিএনসি ইকোসিস্টেমে সার্ভো-সম্পর্কিত বিভিন্ন PCB-কে কভার করে — দুই-অক্ষের ডিজিটাল সার্ভো কন্ট্রোল মডিউল (যেমন A20B-2902-0070) থেকে স্পিন্ডল ইন্টারফেস মডিউল (A20B-2902-0236), DRAM মেমরি মডিউল (A20B-2902-0630), এবং SRAM মেমরি মডিউল পর্যন্ত।
যা পরিবারকে একত্রিত করে তা হল তাদের প্লাগ-ইন ডটার বোর্ড হিসাবে ভূমিকা — কম্প্যাক্ট PCB যা FANUC-এর বৃহত্তর মাদারবোর্ড অ্যাসেম্বলিতে নির্দিষ্ট পজিশনে স্লট করে সিস্টেমের নির্দিষ্ট ক্ষমতা যোগ বা প্রসারিত করে।
এই পরিবারের মধ্যে A20B-2902-0180-এর অবস্থান একটি সার্ভো কন্ট্রোল মডিউল হিসাবে এটিকে সিএনসি সিস্টেমের মোশন-ক্রিটিক্যাল অংশে স্থাপন করে।
এই যুগের সার্ভো কন্ট্রোল মডিউলগুলি সিএনসি সিপিইউ-এর গণনা করা অক্ষের অবস্থান (প্রতিটি ইন্টারপোলেশন সাইকেলে আপডেট করা হয় — সাধারণত কন্ট্রোল জেনারেশনের উপর নির্ভর করে প্রতি ১-৮ms) গ্রহণ এবং উচ্চ-ফ্রিকোয়েন্সি কারেন্ট এবং ভেলোসিটি কন্ট্রোল লুপ (PWM ফ্রিকোয়েন্সিতে, সাধারণত ৪-৮kHz) এক্সিকিউট করার জন্য দায়ী ছিল যা পজিশন কমান্ডগুলিকে মোটর টর্কে রূপান্তরিত করে।
এই হায়ারার্কিকাল কন্ট্রোল স্ট্রাকচার — সিএনসি সিপিইউ-তে ধীর ইন্টারপোলেশন, ডেডিকেটেড সার্ভো মডিউলে দ্রুত সার্ভো লুপ — FANUC-এর সার্ভো কন্ট্রোল আর্কিটেকচারের ভিত্তি।
A20B-2902-0180-এর সাথে যুক্ত "Soft 9070" ডেজিগনেশনটি তাৎপর্যপূর্ণ। FANUC সার্ভো সফটওয়্যার ভার্সনগুলি নির্দিষ্ট মোটর প্যারামিটার, কন্ট্রোল ল ল কোএফিসিয়েন্ট এবং ফিচার সেট এনকোড করে যা সার্ভো মোটর এবং এনকোডারগুলির নির্দিষ্ট প্রজন্মের জন্য তৈরি করা হয়।
Soft 9070 চালিত একটি মডিউলটি সার্ভো মোটর, এনকোডার এবং সিএনসি সিস্টেম জেনারেশনের সাথে মেলে যার জন্য এটি ডিজাইন করা হয়েছিল।
একটি বেমানান সফটওয়্যার ভার্সন সহ একটি সার্ভো কন্ট্রোল মডিউল ইনস্টল করা — উদাহরণস্বরূপ, একটি নির্দিষ্ট ভার্সন প্রয়োজন হলে ভিন্ন Soft নম্বর সহ একটি মডিউল প্রতিস্থাপন করা — এর ফলে হতে পারে: ভুল টর্ক কনস্ট্যান্ট স্কেলিং (অক্ষকে একটি নির্দিষ্ট পজিশন ত্রুটির জন্য ভুল গতিতে চালানো), ভুল এনকোডার পালস কাউন্ট ইন্টারপ্রিটেশন (পজিশন মিসকাউন্টিং), বা অ্যালার্ম কন্ডিশন কারণ সার্ভো লুপের গেইন সেটিংস মোটরের যান্ত্রিক বৈশিষ্ট্যের সাথে মেলে না।
একটি প্রতিস্থাপন A20B-2902-0180 ইনস্টল করার আগে সফটওয়্যার ভার্সন সামঞ্জস্য নিশ্চিত করা ফিজিক্যাল পার্ট নম্বর ম্যাচ নিশ্চিত করার মতোই গুরুত্বপূর্ণ।
FANUC সিএনসি সিস্টেমে সার্ভো কন্ট্রোল মডিউল ফল্টগুলি সার্ভো সিস্টেম থেকে নির্দিষ্ট অ্যালার্ম কোড হিসাবে প্রকাশ পায়। সাধারণ অ্যালার্ম ক্যাটাগরি যা সার্ভো কন্ট্রোল মডিউলকে (মোটর, কেবল বা পাওয়ার স্টেজ এর পরিবর্তে) প্রভাবিত করে তার মধ্যে রয়েছে:
সার্ভো কমিউনিকেশন অ্যালার্ম: কন্ট্রোল মডিউল সার্ভো অ্যামপ্লিফায়ারগুলির সাথে সিরিয়াল কমিউনিকেশন পরিচালনা করে — যদি মডিউলের কমিউনিকেশন সার্কিটগুলি ব্যর্থ হয়, সিএনসি সার্ভো রেডি স্ট্যাটাস গ্রহণ করতে পারে না, যার ফলে সার্ভো ইনিশিয়ালাইজেশন ব্যর্থতার অ্যালার্ম হয়।
পজিশন ডেভিয়েশন অ্যালার্ম: যদি সার্ভো মডিউলের পজিশন এরর রেজিস্টার কন্ট্রোল লুপের প্রতিক্রিয়া জানানোর চেয়ে দ্রুত জমা হয় — একটি ব্যর্থ গেইন স্টেজ বা মডিউলের ফার্মওয়্যারে একটি করাপ্টেড কন্ট্রোল প্যারামিটার সেটের কারণে — সিএনসি অতিরিক্ত ফলোয়িং এররের উপর ট্রিপ করে।
একাধিক-অক্ষের যুগপৎ ফল্ট: যেহেতু একটি কন্ট্রোল মডিউল একাধিক অক্ষের জন্য কাজ করতে পারে (সিএনসি কনফিগারেশনের উপর নির্ভর করে), একটি মডিউল ব্যর্থতা প্রায়শই এটি নিয়ন্ত্রণ করে এমন সমস্ত অক্ষে যুগপৎ অ্যালার্ম হিসাবে দেখা দেয়, একটি একক-অক্ষ ফল্টের পরিবর্তে যা মোটর বা কেবল সমস্যা হওয়ার সম্ভাবনা বেশি।
প্রশ্ন ১: A20B-2902-0180 প্রতিস্থাপনের জন্য সঠিক সার্ভো সফটওয়্যার ভার্সন (Soft নম্বর) কিভাবে সনাক্ত করা যায়?
সার্ভো সফটওয়্যার ভার্সনটি মূল ইনস্টল করা মডিউলের লেবেলে প্রিন্ট করা থাকে, অথবা এটি সিএনসি-র সিস্টেম ইনফরমেশন স্ক্রিনে পাওয়া যেতে পারে (MDI প্যানেলের SYSTEM কী-এর মাধ্যমে অ্যাক্সেসযোগ্য)। মেশিন টুল বিল্ডারের ডকুমেন্টেশনও প্রয়োজনীয় সার্ভো সফটওয়্যার ভার্সন নির্দিষ্ট করে।
একটি প্রতিস্থাপন A20B-2902-0180 সোর্সিং করার সময়, বোর্ডের ফার্মওয়্যার রিভিশন সাফিক্স (যেমন, /02A) মূলটির সাথে যেখানে সম্ভব সেখানে মিলানো উচিত। সার্ভো সফটওয়্যার ভার্সনগুলির অমিল সার্ভো অ্যালার্ম বা ভুল অক্ষের আচরণ ঘটাতে পারে।
প্রশ্ন ২: A20B-2902-0180 কি কম্পোনেন্ট লেভেলে মেরামত করা যায়, নাকি কেবল প্রতিস্থাপনই একমাত্র বিকল্প?
অভিজ্ঞ FANUC মেরামত কেন্দ্রগুলির জন্য কম্পোনেন্ট-লেভেল মেরামত সম্ভব যাদের টেস্ট রিগ এবং উপযুক্ত সার্ভো মোটর লোড টেস্টিং সরঞ্জামগুলিতে অ্যাক্সেস রয়েছে। A20B-2902 সিরিজের মডিউলগুলিতে সাধারণ মেরামতের আইটেমগুলির মধ্যে রয়েছে SMD ইলেক্ট্রোলাইটিক ক্যাপাসিটর (বয়স-সম্পর্কিত), ESD ইভেন্ট থেকে ক্ষতিগ্রস্ত সারফেস-মাউন্ট আইসি, এবং ব্যর্থ ভোল্টেজ রেগুলেটর।
কম্প্যাক্ট SMT নির্মাণে প্রিসিশন SMD রিওয়ার্ক টুলস এবং দক্ষ টেকনিশিয়ান প্রয়োজন। প্রোডাকশন-ক্রিটিক্যাল মেশিনগুলির জন্য, একটি পরীক্ষিত এক্সচেঞ্জ বোর্ড দ্রুততম পথ; কম্পোনেন্ট-লেভেল মেরামত মেরামতের ক্ষমতা সম্পন্ন সুবিধাগুলির জন্য দীর্ঘমেয়াদী আরও সাশ্রয়ী বিকল্প।
প্রশ্ন ৩: A20B-2902-0180 কি এটি ইনস্টল করা হবে এমন নির্দিষ্ট সিএনসি মেইন বোর্ডের সাথে মিলানো প্রয়োজন?
হ্যাঁ, এই অর্থে যে সিএনসি মেইন বোর্ডের A20B-2902-0180-এর জন্য সামঞ্জস্যপূর্ণ ব্যাকপ্লেন স্লট এবং ইন্টারফেস প্রোটোকল থাকতে হবে। মডিউলটি একটি সংজ্ঞায়িত স্লটে প্লাগ করে — স্লটের মাত্রা, কানেক্টরের পিন সংখ্যা এবং সেই পিনগুলির সিগন্যাল প্রোটোকল সবই মিলতে হবে।
অতিরিক্তভাবে, সিএনসি-র সিস্টেম সফটওয়্যারকে অবশ্যই মডিউলের নির্দিষ্ট হার্ডওয়্যার ভার্সন চিনতে এবং ইনিশিয়ালাইজ করতে হবে।
একটি প্রতিস্থাপন ইনস্টল করার আগে, সিএনসি-র মেইন বোর্ড পার্ট নম্বর এবং সিএনসি-র রক্ষণাবেক্ষণ ম্যানুয়ালের বিপরীতে মডিউলটি যে স্লট দখল করে তা নিশ্চিত করুন।
প্রশ্ন ৪: A20B-2902-0180 হ্যান্ডলিং করার সময় কি ESD সতর্কতা প্রয়োজন?
A20B-2902-0180-এ CMOS এবং বাইপোলার আইসি রয়েছে যা ইলেক্ট্রোস্ট্যাটিক ডিসচার্জের প্রতি সংবেদনশীল। সর্বদা একটি গ্রাউন্ডেড পয়েন্টের সাথে সংযুক্ত ESD রিস্ট স্ট্র্যাপ, একটি ESD-সেফ ম্যাটের উপর, সিন্থেটিক কাপড়, কার্পেট এবং অন্যান্য স্ট্যাটিক-জেনারেটিং উপকরণ থেকে দূরে হ্যান্ডেল করুন।
মডিউলটি কেবল অ্যান্টিস্ট্যাটিক ব্যাগে পরিবহন এবং সংরক্ষণ করুন। সাধারণ কার্ডবোর্ড বা প্লাস্টিকের পৃষ্ঠে মডিউলটি কখনই রাখবেন না।
ESD ক্ষতি প্রায়শই সুপ্ত থাকে — ESD ইভেন্টের পরে বোর্ডটি কাজ করছে বলে মনে হতে পারে কিন্তু কার্যক্ষম অবস্থায় কয়েক দিন বা সপ্তাহের মধ্যে অকালে ব্যর্থ হতে পারে।
প্রশ্ন ৫: মডিউলটিতে A350-2902-T186/01 লেবেল আছে। এটি কি A20B-2902-0180-এর মতো একই পার্ট?
হ্যাঁ। FANUC অনেক উপাদানের জন্য ডুয়াল নম্বর ব্যবহার করে: A20B-XXXX-XXXX নম্বরটি খালি প্রিন্টেড সার্কিট বোর্ড (PCB) চিহ্নিত করে, যখন A350-XXXX-XXXXX নম্বরটি একটি সাব-অ্যাসেম্বলি বা অ্যাক্সেসরি প্যাকেজিং প্রসঙ্গে একই উপাদান চিহ্নিত করে — এতে খালি বোর্ড এবং যেকোনো ফ্যাক্টরি-ফিটেড ফার্মওয়্যার, প্রতিরক্ষামূলক কভার বা অ্যাক্সেসরি অন্তর্ভুক্ত থাকতে পারে। সংগ্রহ এবং প্রতিস্থাপনের উদ্দেশ্যে, উভয় নম্বর একই ফাংশনাল আইটেমকে নির্দেশ করে, এবং সঠিক প্রতিস্থাপন সোর্সিং করার জন্য যেকোনো নম্বর ব্যবহার করা যেতে পারে।
বিভ্রান্তি এড়াতে সরবরাহকারীদের সাথে যোগাযোগ করার সময় উভয় নম্বর নিশ্চিত করুন।
