| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-2002-0270 |

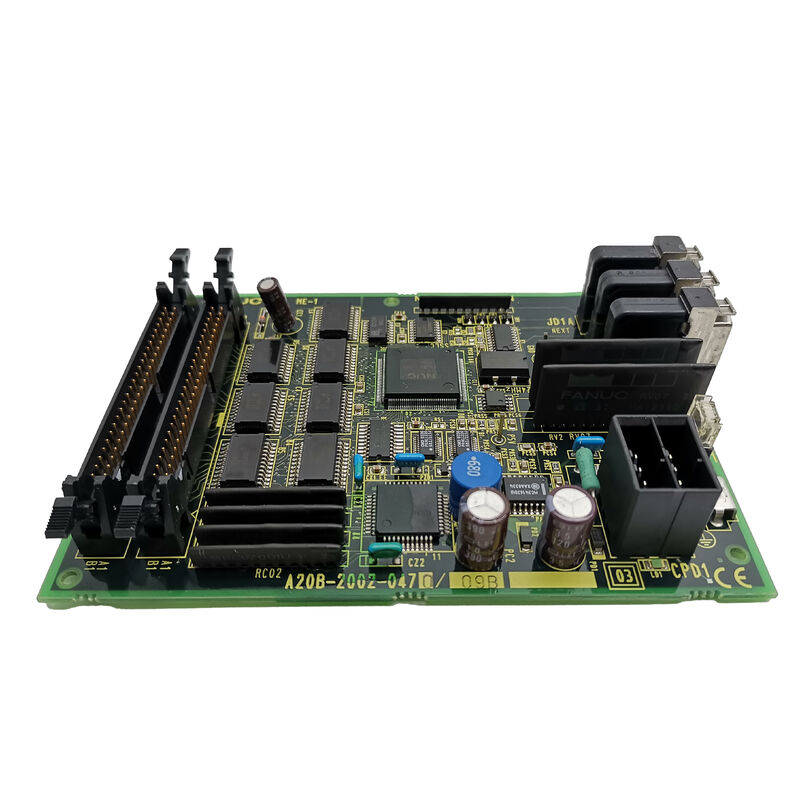

দ্য FANUC A20B-2002-0270 হল FANUC-এর অন্যতম ব্যস্ত বোর্ড ফ্যামিলি — A20B-2002 সিরিজের একটি কন্ট্রোল পিসিবি। এই ফ্যামিলি সিএনসি কন্ট্রোল র্যাকে বিভিন্ন ধরণের ফাংশন জুড়ে বিস্তৃত। কিছু ভ্যারিয়েন্ট ব্যাকপ্লেন স্ট্রাকচার হিসেবে কাজ করে। অন্যরা I/O ইন্টারফেস, সিগন্যাল রাউটিং, বা কমিউনিকেশন ব্রিজিং পরিচালনা করে।
তাদের মধ্যে যা সাধারণ তা হল কন্ট্রোল ইউনিটের আর্কিটেকচারে একটি সাধারণ স্থান: তারা হাই-লেভেল সিপিইউ লজিক এবং মেশিনের ফিজিক্যাল I/O-এর মধ্যে বসে, সিগন্যাল পরিষ্কার রাখে, টাইমিং সঠিক রাখে এবং ডেটা পাথ অক্ষত রাখে।
FANUC-এর মডুলার ডিজাইন ফিলোসফি A20B-2002 ফ্যামিলিতে সম্পূর্ণভাবে প্রদর্শিত হয়।
একটি একক বোর্ডে সমস্ত ফাংশন প্যাক করার পরিবর্তে, কন্ট্রোল ইউনিট ডেডিকেটেড বোর্ড জুড়ে কাজ বিতরণ করে। প্রতিটি বোর্ড একটি কাজ ভালোভাবে করে। এটি রক্ষণাবেক্ষণকে অনুমানযোগ্য করে তোলে — একটি মডিউলের ত্রুটি বিচ্ছিন্ন করা এবং পুরো সিস্টেমকে বিরক্ত না করে প্রতিস্থাপন করা যেতে পারে।
A20B-2002-0270 এই আর্কিটেকচারের মধ্যে কন্ট্রোল র্যাকের একটি মডিউল হিসেবে কাজ করে।
এটি তার এজ কানেক্টরের মাধ্যমে সিস্টেমে সংযোগ স্থাপন করে এবং মেশিন অপারেশনের সময় অবিচ্ছিন্নভাবে কাজ করে। ইন্ডাস্ট্রিয়াল-গ্রেড কম্পোনেন্ট সর্বত্র ব্যবহৃত হয়। বোর্ডটি একটি প্রোডাকশন মেশিন টুলের চাহিদাপূর্ণ থার্মাল এবং ইলেকট্রিক্যাল পরিবেশের জন্য ডিজাইন করা হয়েছে — একটি ল্যাবরেটরি ইন্সট্রুমেন্ট নয়।
| প্যারামিটার | মান |
|---|---|
| সিরিজ | A20B-2002 |
| ফাংশন | সিএনসি কন্ট্রোল সার্কিট বোর্ড |
| সামঞ্জস্যপূর্ণ সিএনসি ফ্যামিলি | FANUC সিরিজ 16, 18, 20, 21 এবং সামঞ্জস্যপূর্ণ |
| অপারেটিং এনভায়রনমেন্ট | ইন্ডাস্ট্রিয়াল সিএনসি কন্ট্রোল র্যাক |
| পাওয়ার সাপ্লাই | সিস্টেম-সরবরাহকৃত অভ্যন্তরীণ ভোল্টেজ |
| নির্মাণ | FR-4 PCB সাবস্ট্রেট, SMD কম্পোনেন্ট |
| স্ট্যাটাস | উপলভ্য — রিফার্বিশড, পরীক্ষিত |
| অরিজিন | জাপান |
FANUC-এর কন্ট্রোল ইউনিট আর্কিটেকচার ইচ্ছাকৃতভাবে মডুলার। A20B-2002 সিরিজ এই কাঠামোর মাঝখানে বসে। উপরে প্রধান সিপিইউ বোর্ড বসে — সিস্টেমের সিদ্ধান্ত গ্রহণকারী। নিচে I/O মডিউল, সার্ভো ড্রাইভ এবং স্পিন্ডল অ্যামপ্লিফায়ার বসে।
মাঝখানে, A20B-2002 বোর্ডগুলি পরিকাঠামো পরিচালনা করে: সিগন্যাল রাউটিং, বাস টাইমিং পরিচালনা, র্যাকের মধ্যে পাওয়ার বিতরণ এবং কেবলগুলি প্লাগ করার জন্য কানেক্টর সরবরাহ করা।
এই স্তরযুক্ত ডিজাইনের বাস্তব রক্ষণাবেক্ষণ সুবিধা রয়েছে।
যখন একটি ত্রুটি দেখা দেয়, বোর্ডগুলির মধ্যে শারীরিক সীমানা সমস্যাটি কোথায় তা বিচ্ছিন্ন করতে সহায়তা করে। A20B-2002-0270-এর একটি ত্রুটি সাধারণত এমন লক্ষণ তৈরি করে যা একটি প্রধান সিপিইউ ব্যর্থতা বা একটি সার্ভো ড্রাইভ ব্যর্থতার থেকে স্পষ্টভাবে আলাদা।
সিগন্যাল-লেভেল ত্রুটি — অনিয়মিত ডেটা ত্রুটি, ভুল I/O অবস্থা, অপ্রত্যাশিত অ্যালার্ম কোড — প্রায়শই আর্কিটেকচারের এই স্তরে ট্রেস করা হয়।
এই ফ্যামিলির বোর্ডগুলি মেশিন-নির্দিষ্ট ডেটা সংরক্ষণ করে না। প্যারামিটার, প্রোগ্রাম এবং টুল অফসেটগুলি প্রধান সিপিইউ বোর্ডের মেমরি মডিউলগুলিতে থাকে।
একটি A20B-2002-0270 প্রতিস্থাপন করার জন্য একটি সম্পূর্ণ প্যারামিটার রিলোডের প্রয়োজন হয় না।
প্রতিস্থাপনের পরে সিস্টেম চালু হয় এবং সমস্ত I/O ফাংশন সঠিকভাবে সাড়া দেয় কিনা তা যাচাই করুন। মেরামত নিশ্চিত করার জন্য এটি সাধারণত যথেষ্ট।
বাজারে উপলব্ধ রিফার্বিশড A20B-2002-0270 বোর্ডগুলি শিপিংয়ের আগে FANUC-সামঞ্জস্যপূর্ণ টেস্ট সেটআপে পরীক্ষা করা উচিত।
রিফার্বিশমেন্টের সময় মূল চেকগুলির মধ্যে রয়েছে:
ডকুমেন্টেড টেস্টিং ছাড়াই পাঠানো বোর্ডগুলি সতর্কতার সাথে ব্যবহার করা উচিত।
একটি আপাতদৃষ্টিতে কার্যকরী বোর্ড যা অনিয়মিতভাবে ব্যর্থ হয় তা অবিলম্বে ব্যর্থ হওয়া বোর্ডের চেয়ে নির্ণয় করা কঠিন — অনিয়মিত ত্রুটিগুলি তাৎক্ষণিক ব্যর্থতার চেয়ে বেশি সময় নষ্ট করে।
প্রশ্ন ১: প্রতিস্থাপন অর্ডার করার আগে আমি কীভাবে নিশ্চিত করব যে A20B-2002-0270 হল ব্যর্থ বোর্ড?
A20B-2002 স্তরের মধ্যে ফল্ট আইসোলেশনের জন্য পদ্ধতিগত সিগন্যাল ট্রেসিং প্রয়োজন। যদি সিএনসি অ্যালার্ম কোড তৈরি করে যা I/O কমিউনিকেশন ত্রুটি, বাস ফল্ট, বা নির্দিষ্ট সিগন্যাল ব্যর্থতার ইঙ্গিত দেয়, তবে FANUC রক্ষণাবেক্ষণ ম্যানুয়ালে অ্যালার্ম কোডগুলি বোর্ডের ডকুমেন্টেড কানেক্টর অ্যাসাইনমেন্টের সাথে ক্রস-রেফারেন্স করুন।
যদি অ্যালার্মটি এই বোর্ড দ্বারা পরিচালিত একটি ফাংশনের দিকে নির্দেশ করে এবং অন্য সমস্ত সম্ভাব্য কারণ (কেবল, কানেক্টর, সংলগ্ন বোর্ড) বাদ দেওয়া হয়েছে, তবে A20B-2002-0270 সবচেয়ে সম্ভাব্য প্রার্থী।
প্রশ্ন ২: A20B-2002-0270 প্রতিস্থাপন করার জন্য কি কোনও প্যারামিটার সেটিংস পরিবর্তন করার প্রয়োজন আছে?
না। A20B-2002 সিরিজের বোর্ডগুলি মেশিন-নির্দিষ্ট প্যারামিটার বা কনফিগারেশন ডেটা সংরক্ষণ করে না। প্যারামিটার ডেটা প্রধান সিপিইউ বোর্ডের FROM/SRAM মডিউলগুলিতে থাকে। A20B-2002-0270 প্রতিস্থাপন করার পরে, সিএনসি স্বাভাবিকভাবে পাওয়ার আপ করুন এবং সিস্টেম ফাংশন যাচাই করুন।
কোনও প্যারামিটার এন্ট্রি প্রয়োজন নেই যদি না কোনও অ্যালার্ম কোড স্পষ্টভাবে বোর্ড সোয়াপের সাথে সম্পর্কহীন একটি প্যারামিটার সমস্যা নির্দেশ করে।
প্রশ্ন ৩: সিএনসি সম্পূর্ণভাবে বন্ধ হওয়ার আগে কয়েক সপ্তাহ ধরে অনিয়মিত অ্যালার্ম তৈরি করছিল। A20B-2002-0270 কি কারণ হতে পারে?
স্থায়ী ব্যর্থতার আগে অনিয়মিত অ্যালার্ম একটি সাধারণ প্যাটার্ন যা পিসিবি ব্যর্থতার জন্য।
থার্মাল সাইক্লিং সোল্ডার জয়েন্টগুলিতে মাইক্রো-ক্র্যাক তৈরি করে যা গরম হলে খোলে এবং ঠান্ডা হলে বন্ধ হয়। এটি ইলেক্ট্রোলাইটিক ক্যাপাসিটরের ক্ষেত্রেও প্রযোজ্য যা ধীরে ধীরে ক্ষয় হয়, ব্যর্থ হওয়ার আগে অনিয়মিত আচরণ তৈরি করে।
যদি অনিয়মিত অ্যালার্মগুলি I/O বা সিগন্যাল-লেভেল ত্রুটির দিকে নির্দেশ করে এবং সিএনসি অবশেষে একই এলাকায় একটি নির্দিষ্ট ত্রুটির সাথে বন্ধ হয়ে যায়, তবে A20B-2002-0270 একটি যুক্তিসঙ্গত সন্দেহভাজন।
প্রশ্ন ৪: A20B-2002-0270-এর একাধিক সাব-ভ্যারিয়েন্ট আছে কি (যেমন, /01A, /02A সাফিক্স)?
FANUC কখনও কখনও ছোট হার্ডওয়্যার সংশোধনের ইঙ্গিত দেওয়ার জন্য সাব-ভ্যারিয়েন্ট সাফিক্স ব্যবহার করে।
একটি সাফিক্স সহ একটি বোর্ডে বেস সংস্করণের তুলনায় আপডেট করা কম্পোনেন্ট থাকতে পারে তবে একই ফাংশন সম্পাদন করে। বেশিরভাগ ক্ষেত্রে, একটি ভিন্ন ছোট সাফিক্স সহ একটি বোর্ড একটি সরাসরি প্রতিস্থাপন।
পার্টস সরবরাহকারীর সাথে নিশ্চিত করুন যদি কেনা বোর্ডটি মূলটির থেকে ভিন্ন সাফিক্স বহন করে — তারা পরামর্শ দিতে পারে যে ফাংশনাল সামঞ্জস্যতা বজায় রাখা হয়েছে কিনা।
প্রশ্ন ৫: ইনস্টলেশনের সময় A20B-2002-0270 হ্যান্ডেল করার সময় কী সতর্কতা অবলম্বন করা উচিত?
কন্ট্রোল র্যাক অ্যাক্সেস করার আগে সর্বদা সিএনসি সম্পূর্ণভাবে পাওয়ার ডাউন করুন এবং ডিসি বাস ক্যাপাসিটর ডিসচার্জ হওয়ার জন্য অপেক্ষা করুন। বোর্ড স্পর্শ করার আগে ESD রিস্ট স্ট্র্যাপ দিয়ে নিজেকে গ্রাউন্ড করুন। শুধুমাত্র প্রান্তগুলি ধরে হ্যান্ডেল করুন — কম্পোনেন্ট পৃষ্ঠগুলি স্পর্শ করা এড়িয়ে চলুন।
বোর্ড বসানোর আগে সাবধানে কানেক্টরগুলি সারিবদ্ধ করুন — একটি ভুলভাবে সারিবদ্ধ বোর্ড চাপ দিলে পিন বাঁকতে পারে।
ইনস্টলেশনের পরে, পাওয়ার আপ করার আগে সমস্ত কেবল সঠিকভাবে পুনরায় সংযুক্ত করা হয়েছে কিনা তা যাচাই করুন। প্রতিস্থাপন কাজ করছে বলে নিশ্চিত না হওয়া পর্যন্ত মূল বোর্ডটি অ্যান্টিস্ট্যাটিক প্যাকেজিংয়ে রাখুন।
