সিএনসি সার্কিট বোর্ড
>
|
| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-2002-0210 |

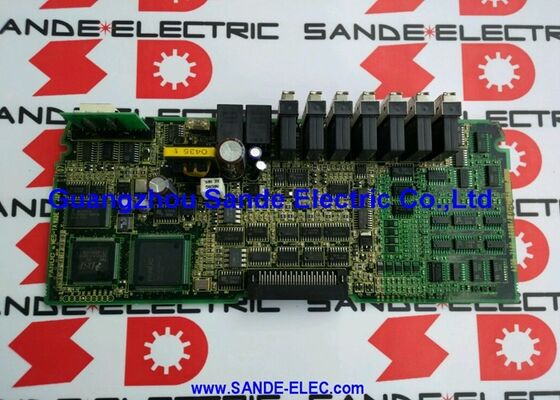

দ্যFANUC A20B-2002-0210এইচএসএসবি (হাই-স্পিড সেরিয়াল বাস) ইন্টারফেস পিসিবি হার্ডওয়্যার যা FANUC এর "পাওয়ার সি" এবং ওপেন সিএনসি আর্কিটেকচারকে সম্ভব করে তোলে।এটি এইচএসএসবি কী করার জন্য ডিজাইন করা হয়েছিল তা বুঝতে সাহায্য করে.
নব্বইয়ের দশকের মাঝামাঝি থেকে শেষের দিকে,FANUC স্বীকার করেছে যে মেশিন টুল নির্মাতারা এবং শেষ ব্যবহারকারীরা ক্রমবর্ধমানভাবে কাস্টম অপারেটর ইন্টারফেসের জন্য CNC এর রিয়েল-টাইম নিয়ন্ত্রণের পাশাপাশি স্ট্যান্ডার্ড পিসি কম্পিউটিং ক্ষমতা একীভূত করতে চেয়েছিল, ডিএনসি প্রোগ্রাম প্ল্যান্ট-ফ্লোর সার্ভার থেকে স্ট্রিমিং, উৎপাদন তথ্য সংগ্রহ, টুল লাইফ ম্যানেজমেন্ট, এবং প্রক্রিয়া ইন্টিগ্রেশন।
চ্যালেঞ্জটি হ'ল স্ট্যান্ডার্ড পিসি সম্প্রসারণ বাসগুলি (আইএসএ, পিসিআই) সিএনসি ডেটা এক্সচেঞ্জের রিয়েল-টাইম লেটেন্সির প্রয়োজনীয়তা পূরণ করতে পারেনি,এবং স্ট্যান্ডার্ড সিরিয়াল পোর্ট (আরএস-২৩২) বড় প্রোগ্রাম ট্রান্সফারের জন্য খুব ধীর ছিলFANUC-এর উত্তর ছিল HSSB, একটি মালিকানাধীন সিরিয়াল বাস যা বিশেষভাবে একটি FANUC CNC এবং একটি কো-লোকেটেড পিসির মধ্যে নির্ধারক, উচ্চ-ব্যান্ডউইথ যোগাযোগের জন্য ডিজাইন করা হয়েছিল।
A20B-2002-0210 হল এই এইচএসএসবি সংযোগের সিএনসি-পার্শ্ব হার্ডওয়্যার।এটি সিএনসি সিস্টেমের ব্যাকপ্লেনে ইনস্টল করে (বা একটি FANUC ইন্টারফেস কার্ড সেটে একটি ডেডিকেটেড স্লটে) এবং লিঙ্কের সিএনসি পাশের সিরিয়াল বাস প্রোটোকল পরিচালনা করে.
পিসির দিকে একটি সহযোগী এইচএসএসবি ইন্টারফেস কার্ড (সাধারণত পিসিতে ইনস্টল করা একটি আইএসএ বা পিসিআই কার্ড) ০ একসাথে পরিবেশন করা হয়,দুই বোর্ড CNC এর রিয়েল টাইম প্রসেসিং পরিবেশ এবং পিসি এর সাধারণ উদ্দেশ্য অপারেটিং সিস্টেম মধ্যে একটি ডেডিকেটেড যোগাযোগ চ্যানেল তৈরি.
| প্যারামিটার | মূল্য |
|---|---|
| ফাংশন | এইচএসএসবি / পাওয়ার সি ইন্টারফেস পিসিবি |
| প্রোটোকল | এইচএসএসবি (হাই-স্পিড সিরিয়াল বাস) |
| স্থাপত্য | সিএনসি-পিসি ইন্টিগ্রেশন (ওপেন সিএনসি) |
| বাস ইন্টারফেস | আইএসএ-বাস / সিএনসি ব্যাকপ্লেন |
| সিরিজ | A20B-2002 |
| অবস্থা | অবসন্ন রিপেয়ার |
| উৎপত্তি | জাপান |
হাই-স্পিড সিরিয়াল বাসটি ছিল রিয়েল-টাইম সিএনসি প্রসেসিং এবং পিসি-ভিত্তিক অপারেটর অ্যাপ্লিকেশনগুলির মধ্যে ইন্টিগ্রেশন ব্যবধানের সমাধান।
স্ট্যান্ডার্ড সিএনসি যোগাযোগ পদ্ধতির বিপরীতে (আরএস -২৩২ ৯.৬-৩৮.৪ কেবিপিএস, বা প্রোগ্রাম ট্রান্সফারের জন্য পিসিএমসিআইএ মেমরি কার্ড), এইচএসএসবি সরবরাহ করেছেঃ
নির্ধারক লেটেন্সিঃএইচএসএসবি প্রোটোকল নিশ্চিত করে যে সিএনসি স্ট্যাটাস ডেটা (মেশিনের অবস্থান, স্পিন্ডল গতি, অ্যালার্ম,প্রোগ্রাম কাউন্টার) একটি সীমিত সময়ের মধ্যে পিসিতে প্রেরণ করা হয় যা কাস্টম অপারেটর ইন্টারফেস অ্যাপ্লিকেশনগুলির জন্য সমালোচনামূলক যা বাস্তব সময়ে মেশিনের অবস্থাটি উপলব্ধ বিলম্ব ছাড়াই প্রদর্শন করতে হবে.
উচ্চ ব্যান্ডউইথঃএইচএসএসবি আরএস-২৩২-এর চেয়ে উচ্চতর গতিতে কাজ করে, যা মিনিটের পরিবর্তে সেকেন্ডে একটি ডিএনসি সার্ভার থেকে সিএনসির প্রোগ্রাম মেমরিতে বড় সিএনসি প্রোগ্রামগুলি স্থানান্তর করতে দেয়।
রিয়েল-টাইম বাই-ডাইরেকশনাল ডেটাঃশুধু প্রোগ্রাম ট্রান্সফারই নয়, এইচএসএসবি পিসি অ্যাপ্লিকেশনকে সিএনসি প্যারামিটার, পিএমসি সিগন্যাল এবং মেশিনের অবস্থা প্রায় রিয়েল টাইমে পড়তে এবং লিখতে দেয়, যা পরিশীলিত প্রক্রিয়া পর্যবেক্ষণকে সক্ষম করে।অভিযোজিত নিয়ন্ত্রণ, এবং মেশিন ডেটা সংগ্রহের অ্যাপ্লিকেশন।
ইন্টিগ্রেটেড সফটওয়্যার:FANUC পিসির জন্য একটি সফটওয়্যার লাইব্রেরি (FANUC HSSB API) সরবরাহ করেছে,মেশিন টুল নির্মাতারা এবং সিস্টেম ইন্টিগ্রেটরদের সি বা সি ++ এ কাস্টম অ্যাপ্লিকেশন লিখতে দেয় যা সরাসরি সিএনসির সাথে এইচএসএসবি সংযোগের মাধ্যমে যোগাযোগ করে.
The "Power C" designation in the A20B-2002-0210's description identifies a specific FANUC system integration concept where the CNC hardware (with the A20B-2002-0210 installed) operates alongside a dedicated PC (typically an industrial computer mounted in the same cabinet or closely adjacent) running FANUC's Open CNC softwareএই কনফিগারেশনেঃ
FANUC সিএনসি সমস্ত রিয়েল-টাইম ফাংশন পরিচালনা করে ∙ ইন্টারপোলেশন, এফএসএসবি এর মাধ্যমে সার্ভো কন্ট্রোল, পিএমসি সিঁড়ি কার্যকরকরণ, এবং মেশিন I/O ব্যবস্থাপনা ∙ হার্ডওয়্যার স্তরে,রিয়েল-টাইম পারফরম্যান্সের গ্যারান্টি দিয়ে যা এটির প্রয়োজন.
সংযুক্ত পিসি রিয়েল-টাইম নয় কিন্তু কম্পিউটারিকভাবে নিবিড় ফাংশন পরিচালনা করেডিএনসি প্রোগ্রাম সার্ভার (ফ্যাক্টরি নেটওয়ার্ক থেকে সিএনসিতে বড় প্রোগ্রাম স্ট্রিমিং), মেশিন ডেটা লগিং সিস্টেম, এবং কোন কাস্টম মেশিন নির্মাতা অ্যাপ্লিকেশন যা একটি সম্পূর্ণ অপারেটিং সিস্টেম (উইন্ডোজ,সাধারণত) পরিবর্তে CNC এর নিজস্ব অপারেটর ইন্টারফেসে উপলব্ধ সীমিত পরিবেশ.
A20B-2002-0210 হ'ল শারীরিক হার্ডওয়্যার যা এই সমান্তরাল আর্কিটেকচারটিকে সম্ভব করে তোলে ¢ এটি সর্বদা-যোগাযোগ লিঙ্ক যা দুটি প্রসেসিং পরিবেশকে সিঙ্ক্রোনাইজড রাখতে নিশ্চিত করে।
যখন A20B-2002-0210 ব্যর্থ হয়, তখন লক্ষণগুলি HSSB যোগাযোগ লিঙ্কের জন্য নির্দিষ্টঃ
পিসি সফটওয়্যার সিএনসির সাথে সংযোগ হারাচ্ছে:পিসিতে ওপেন সিএনসি বা পাওয়ার সি অ্যাপ্লিকেশনটি "সিএনসি সংযোগ হারিয়ে গেছে" বা "এইচএসএসবি ত্রুটি" বার্তা প্রদর্শন করে, যদিও সিএনসি নিজেই তার নিজস্ব অপারেটর প্যানেলের মাধ্যমে স্বাভাবিকভাবে কাজ চালিয়ে যায়।
ডিএনসি প্রোগ্রাম ট্রান্সফার ব্যর্থঃHSSB এর মাধ্যমে পিসি থেকে সিএনসিতে পূর্বে স্থানান্তরিত হওয়া প্রোগ্রামগুলি এখন আর পাঠানো যাবে না ¢ সিএনসি হয় কোনও ডিএনসি কার্যকলাপ দেখায় না বা যোগাযোগ ত্রুটি তৈরি করে।
রিয়েল-টাইম ডেটা প্রদর্শন স্থগিতঃপিসি অপারেটর ইন্টারফেসের অক্ষের অবস্থান প্রদর্শন, স্পিন্ডল গতির সূচক, এবং অ্যালার্ম প্রদর্শন আপডেট বন্ধ করে দেয়
অন্তর্বর্তী সংযোগঃসম্পূর্ণ ব্যর্থতার চেয়ে বেশি সাধারণভাবে, A20B-2002-0210 অন্তর্বর্তী সংযোগ ড্রপ হিসাবে উপস্থাপন করে,বিশেষ করে ক্যাবিনেটটি বেশ কয়েক ঘন্টা ধরে চলার পরে (একটি তাপীয় সম্পর্কিত উপাদান ব্যর্থতার পরামর্শ দেয় যা বোর্ডটি অপারেটিং তাপমাত্রায় পৌঁছানোর সময়ই ঘটে).
প্রশ্ন 1: FANUC HSSB (A20B-2002-0210) কি উইন্ডোজ 10 বা তার পরে চলমান আধুনিক পিসিতে ব্যবহার করা যেতে পারে?
এইচএসএসবি ইন্টারফেসের জন্য পিসি-সাইড এইচএসএসবি কার্ড (একটি পৃথক আইএসএ বা পিসিআই বোর্ড) এবং ফ্যানুকের এইচএসএসবি সফটওয়্যার লাইব্রেরি প্রয়োজন। আধুনিক পিসিতে সাধারণত আইএসএ স্লট থাকে না,এবং PCI HSSB কার্ড উইন্ডোজ 10/11 সামঞ্জস্যপূর্ণ ড্রাইভার অভাব হতে পারে. Most HSSB-based FANUC systems encountered today are running older industrial PCs with Windows XP or earlier operating systems — replacing the PC in an HSSB system is a significant engineering project that may require FANUC support to identify a compatible current-generation PC interface option (Ethernet-based alternatives to HSSB exist in newer FANUC CNC generations).
প্রশ্ন ২ঃ A20B-2002-0210 কি স্ট্যান্ডার্ড HSSB বোর্ড (A20B-8001-0290, A20B-8001-0581) এর সাথে একই?
না, না। The A20B-8001-0XXX series HSSB boards and the A20B-2002-0210 may serve similar functions (CNC-to-PC serial communication) but are different hardware generations and configurations within FANUC's product range.
A20B-8001 সিরিজটি আইএসএ-বাস পিসি-সাইড বোর্ড হতে থাকে, যখন A20B-2002-0210 সিএনসি সাইডে পাওয়ার সি / এইচএসএসবি পিসিবি হিসাবে চিহ্নিত করা হয়।একটি প্রতিস্থাপন অর্ডার করার আগে সিস্টেম ডকুমেন্টেশন বা ইনস্টল বোর্ডের লেবেল থেকে প্রয়োজনীয় নির্দিষ্ট অংশ নম্বর নিশ্চিত করুন.
প্রশ্ন 3: A20B-2002-0210 ব্যর্থ হলে CNC মেশিনিংয়ের জন্য কাজ চালিয়ে যেতে পারে?
হ্যাঁ, বেশিরভাগ কনফিগারেশনে। এইচএসএসবি লিংক পিসির ইন্টিগ্রেশন ফাংশন (অপারেটর ইন্টারফেস, ডিএনসি, ডেটা সংগ্রহ)মেশিন I/O) প্রধান সিপিইউ বোর্ড এবং সার্ভো নিয়ন্ত্রণ হার্ডওয়্যার দ্বারা পরিচালিত হয়, যা এইচএসএসবি থেকে স্বাধীনভাবে কাজ করে।
যদি A20B-2002-0210 ব্যর্থ হয়, পিসি সিএনসির সাথে সংযোগ হারাবে,কিন্তু মেশিন সাধারণত CNC এর নিজস্ব MDI / অপারেটর প্যানেল ব্যবহার করে CNC এর মেমরিতে ইতিমধ্যে লোড প্রোগ্রাম চালানো চালিয়ে যেতে পারেন.
এইচএসএসবি বোর্ডকে প্রতিস্থাপন না করা পর্যন্ত পিসি থেকে সিএনসিতে নতুন প্রোগ্রামের ডিএনসি স্ট্রিমিং পাওয়া যাবে না।
প্রশ্ন 4: ইনস্টল করা সিস্টেমে A20B-2002-0210 ব্যর্থতার সর্বাধিক সাধারণ কারণগুলি কী কী?
বোর্ডের পাওয়ার সাপ্লাই সেকশনে ইলেক্ট্রোলাইটিক ক্যাপাসিটর অবনতি হল বয়সের সাথে সম্পর্কিত সবচেয়ে সাধারণ ব্যর্থতা মোডএবং এমনকি বিনয়ী ক্যাপাসিটর ESR বৃদ্ধি HSSB লিঙ্কে সংকেত অখণ্ডতা সমস্যা হতে পারে.
এইচএসএসবি অপটিক্যাল ট্রান্সমিটার/রিসিভার কম্পোনেন্ট (যদি বোর্ডটি এইচএসএসবি লিঙ্কের জন্য অপটিক্যাল ফাইবার ব্যবহার করে) সময়ের সাথে সাথে অবনমিত হতে পারে,অপটিক্যাল পাওয়ার আউটপুট হ্রাস এবং শেষ পর্যন্ত সীমান্ত অবস্থার অধীনে যোগাযোগ ত্রুটি কারণ.
পিসি রক্ষণাবেক্ষণের সময় ইএসডি ক্ষতি (যদি পিসি এবং সিএনসি ক্যাবিনেট সংযুক্ত থাকে এবং একটি অবহেলামূলকভাবে খোলা হয়) একটি সাধারণ ইভেন্ট-চালিত কারণ।
প্রশ্ন 5: A20B-2002-0210 প্রতিস্থাপনের আগে CNC ডেটার ব্যাকআপ প্রয়োজন?
A20B-2002-0210 একটি ইন্টারফেস বোর্ড ∙ এটি কোনও সিএনসি ব্যবহারকারীর ডেটা (প্যারামিটার, প্রোগ্রাম, অফসেট) সংরক্ষণ করে না। এটি প্রতিস্থাপন করা সিএনসির এসআরএএম বা এফআরএম মডিউলে সংরক্ষিত কোনও ডেটাকে প্রভাবিত করে না।
তবে, যদি পিসি সফটওয়্যারের কনফিগারেশনে HSSB-নির্দিষ্ট সেটিংস অন্তর্ভুক্ত থাকে (CNC চ্যানেল নম্বর, যোগাযোগের ঠিকানা বা অনুরূপ),হার্ডওয়্যার প্রতিস্থাপনের পরে পিসি অ্যাপ্লিকেশনে এই সেটিংস যাচাই বা পুনরায় কনফিগার করা প্রয়োজন হতে পারে.
এইচএসএসবি বোর্ড প্রতিস্থাপনের পরে সিএনসি পক্ষের কোনও ডেটা পুনরুদ্ধারের প্রয়োজন নেই।
