FANUC A20B-2001-0930∙ আলফা SVM1 টাইপ-এ সার্ভো ড্রাইভ কন্ট্রোল পিসিবি ∙ A06B-6079 একক অক্ষ / 12 ∙ 80A / এলসিডি অ্যালার্ম প্রদর্শন

আলফা এসভিএম১ এর শীর্ষ কার্ড এক অক্ষের জন্য নিয়ন্ত্রণ বুদ্ধিমত্তা

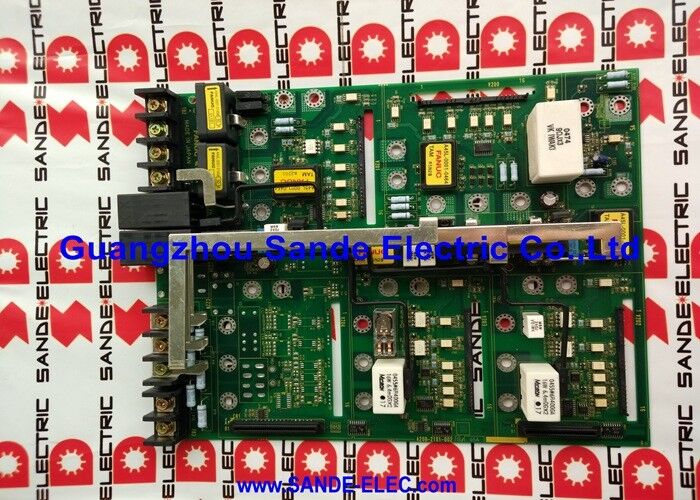

A20B-2001-0930 হল FANUC এর A06B-6079 সিরিজের একক অক্ষের আলফা সার্ভো এম্প্লিফায়ার মডিউলের টাইপ-এ কন্ট্রোল পিসিবি:এটি টাইপ-এ পিডব্লিউএম ইন্টারফেসের মাধ্যমে সিএনসি থেকে গতির কমান্ড গ্রহণ করে, আলফা সার্ভো মোটরের এনকোডার ফিডব্যাক প্রক্রিয়া করে, সার্ভো কন্ট্রোল লুপ চালায়, এবং এর নীচে তারের বোর্ডের পাওয়ার ট্রানজিস্টরগুলি চালায়।

একটি A20B-2001-0930 একটি অক্ষ নিয়ন্ত্রণ করে। এটি A20B-2001-0940 এর এক-অক্ষ সমতুল্য (যা একটি SVM3 তিন-অক্ষ মডিউলে তিনটি অক্ষ নিয়ন্ত্রণ করে) ।প্রতিটি স্বাধীনভাবে তার নিজ নিজ অক্ষ গণনা ড্রাইভ, 12A থেকে 80A পর্যন্ত SVM1 মডিউল পরিসীমা জুড়ে কন্ট্রোল PCB হিসাবে সাধারণ কার্যকরী উপাদান।

সামনের দিকে লাগানো এলসিডি ডিসপ্লেতে অক্ষের অবস্থা এবং অ্যালার্ম কোড দেখানো হয় ∙ একটি দ্বি-অঙ্কের ডিসপ্লে যা স্বাভাবিক চলমান অবস্থায় অপারেটিং অবস্থা এবং একটি অ্যালার্ম নম্বর দেখায় যখন একটি ত্রুটি ঘটে।এই প্রদর্শন একটি আলফা সার্ভো অক্ষ ত্রুটি যখন প্রথম ডায়াগনস্টিক টুল: এলসিডি-তে এলার্ম কোডটি সনাক্ত করে যে ত্রুটিটি পাওয়ার স্টেজ, মোটর, এনকোডার, বা সিএনসি এবং ড্রাইভের মধ্যে যোগাযোগ ইন্টারফেসে রয়েছে কিনা।

মূল বৈশিষ্ট্যাবলী

টাইপ-এ পিডব্লিউএম FSSB এর আগে ইন্টারফেস জেনারেশন

A06B-6079 আলফা এসভিএম সিএনসি সার্ভো ইন্টারফেস বোর্ড এবং ড্রাইভ মডিউলের মধ্যে ক্যাবলে বহন করা টাইপ-এ ইন্টারফেস ₹ পিডব্লিউএম (পলস-প্রস্থ মডুলেশন) সংকেত ব্যবহার করে।A20B-2001-0930 CNC থেকে এই PWM বর্তমান কমান্ড গ্রহণএটি একই ক্যাবল ইন্টারফেসের মাধ্যমে এলার্ম এবং ভিআরডিওয়াই (দ্রুতি প্রস্তুত) সংকেতগুলি সিএনসিতে ফিরিয়ে দেয়।

এই টাইপ-এ ইন্টারফেসটি A06B-6079 SVM প্রজন্মকে A06B-6096 এবং পরবর্তী আলফা আই সিরিজে ব্যবহৃত FSSB অপটিক্যাল ফাইবার ইন্টারফেসটির আগে স্থাপন করে।দুটি ইন্টারফেস প্রকারগুলি অসঙ্গতিপূর্ণ ¢ সিএনসির সার্ভো ইন্টারফেস হার্ডওয়্যার পরিবর্তন না করে টাইপ-এ ড্রাইভকে এফএসএসবি ড্রাইভের সাথে প্রতিস্থাপন করা যায় না. একটি প্রতিস্থাপন নির্দিষ্ট করার আগে ইনস্টল করা ড্রাইভ মডিউল থেকে ইন্টারফেস টাইপ নিশ্চিত করুন.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: আলফা এসভিএম 1 অক্ষ একটি অ্যালার্ম দেখায়। কিভাবে A20B-2001-0930 ত্রুটির উৎস হিসাবে চিহ্নিত করা হয়?

মডিউল মুখের এলসিডি ডিসপ্লেটি পরীক্ষা করুন ∙ দুই অঙ্কের কোডটি এলার্ম বিভাগকে চিহ্নিত করে। এলার্মগুলি সার্ভো যোগাযোগের দিকে নির্দেশ করে (VRDY ত্রুটি,A20B-2001-0930 কন্ট্রোল পিসিবি-তে একটি একক অক্ষের পয়েন্টে যোগাযোগের ত্রুটি) বা নিয়ন্ত্রণ কার্ডের সূচনা ব্যর্থতা. পাওয়ার স্টেজ এলার্ম (ওভারকরেন্ট, আইপিএম ত্রুটি, ডিসি বাস ত্রুটি) এর নীচে তারের / পাওয়ার বোর্ডের দিকে নির্দেশ করে। নিয়ন্ত্রণ কার্ডটি ব্যর্থ হওয়ার আগে অক্ষের মোটর এবং তারগুলি ক্ষতিগ্রস্থ না হওয়ার বিষয়টি নিশ্চিত করুন।

প্রশ্ন ২ঃ A20B-2001-0930 এবং A20B-2001-0932 এর মধ্যে পার্থক্য কি?

উভয়ই এ 06 বি -6079 সিরিজের আলফা এসভিএম 1 টাইপ-এ একক অক্ষ নিয়ন্ত্রণ পিসিবি। -0930 স্ট্যান্ডার্ড এসভিএম 1 বর্তমান পরিসীমা (12A থেকে 80A পর্যন্ত) জুড়ে।-0932 SVM1-130 মডিউল (130A ক্লাস) এর সাথে যুক্ত. তারা বিনিময়যোগ্য নয় ¢ কন্ট্রোল পিসিবি অবশ্যই এটির কমান্ডের পাওয়ার স্টেজের সাথে মেলে। ইনস্টল করা মডিউলের তারের বোর্ডের লেবেলে থেকে সঠিক উপসর্গটি নিশ্চিত করুন।

প্রশ্ন 3: সম্পূর্ণ SVM1 মডিউল ছাড়া A20B-2001-0930 কি আলাদাভাবে পরীক্ষা করা যাবে?

না. ফাংশনাল যাচাইকরণের জন্য একটি সংযুক্ত আলফা সার্ভো মোটর সহ সম্পূর্ণ SVM1 মডিউল চালানো প্রয়োজন লোডের অবস্থার অধীনে যা সম্পূর্ণ ড্রাইভ সেট ছাড়া একটি বেঞ্চে প্রতিলিপি করা যায় না।সম্পূর্ণ মডিউলে নিশ্চিত-ভাল A20B-2001-0930 এর সাথে সুপ টেস্টিং হল চূড়ান্ত ডায়াগনস্টিক এবং যাচাইকরণ পদ্ধতি.

প্রশ্ন 4: A20B-2001-0930 এ কি কনফিগারেশন সুইচ আছে যা সঠিকভাবে সেট করা উচিত?

টাইপ-এ কন্ট্রোল পিসিবি অক্ষ পরামিতি এবং ইন্টারফেস সেটিংস জন্য কনফিগারেশন সুইচ বহন করে। মূল কার্ড অপসারণ করার আগে, ছবি বা সব সুইচ অবস্থান রেকর্ড।প্রতিস্থাপনের কনফিগারেশন একই হতে হবে. ভুল সুইচ সেটিং VRDY ব্যর্থতা, ভুল এলার্ম কোড, বা সার্ভো আচরণ যা CNC প্রত্যাশা মেলে না উত্পাদন।

প্রশ্নঃ A20B-2001-0930 এর উৎস কোথায়?

FANUC আলফা সার্ভো ড্রাইভের মাধ্যমে ¢ আলফা এসভিএম মডিউল বিশেষজ্ঞ, FANUC সিএনসি ড্রাইভ মেরামতের কেন্দ্র এবং পরীক্ষিত অতিরিক্ত সরবরাহকারী।মনে রাখবেন যে অনেক পরে বাজারের সরবরাহকারী শুধুমাত্র A20B-2001-0930 সম্পূর্ণ পরীক্ষিত A06B-6079 SVM1 মডিউল অংশ হিসাবে একটি খালি কার্ডের চেয়ে সরবরাহ করে, কারণ সম্পূর্ণ মডিউল ছাড়া কন্ট্রোল কার্ডের বিচ্ছিন্ন পরীক্ষা করা সম্ভব নয়।
