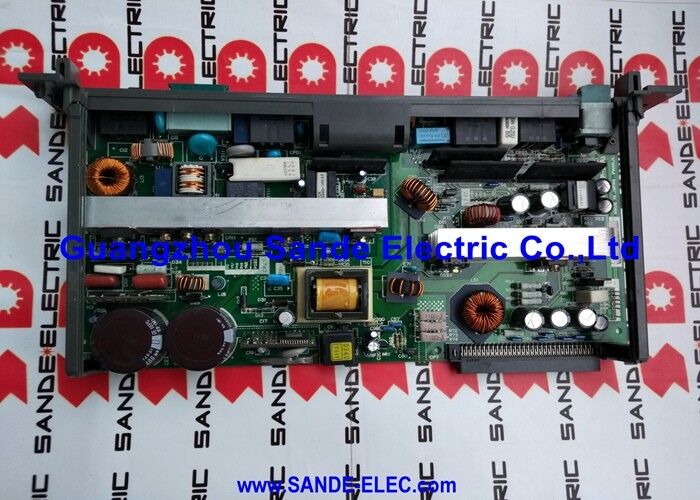

Fanuc A20B-2001-0190 বেস বোর্ড A20B20010190 A2OB-2OO1-O19O

FANUC A20B-2001-0190 | 4-স্লট ব্যাকপ্লেন PCB — F18M/T CNC কন্ট্রোল র্যাক

CNC কন্ট্রোল র্যাকের শারীরিক ভিত্তি

A20B-2001-0190 হল FANUC-এর F18M/T CNC কন্ট্রোল র্যাকের জন্য 4-স্লট ব্যাকপ্লেন — PCB যেটি কন্ট্রোল ইউনিটের মডুলার প্লাগ-ইন বোর্ডগুলির জন্য শারীরিক মাউন্টিং পজিশন, অভ্যন্তরীণ সিস্টেম বাস এবং পাওয়ার ডিস্ট্রিবিউশন রেল সরবরাহ করে। একটি কার্যকরী ব্যাকপ্লেন ব্যতীত, স্বতন্ত্র কার্যকরী বোর্ডের (CPU মডিউল, মেমরি মডিউল, I/O ইন্টারফেস বোর্ড) এর কোনো ভৌত বাড়ি নেই এবং তাদের মধ্যে কোনো সংকেত পথ নেই।

চারটি স্লট মানে চারটি প্লাগ-ইন কন্ট্রোল বোর্ড একই সাথে এই ব্যাকপ্লেনের র্যাকে অনুভূমিকভাবে ইনস্টল করা যেতে পারে। সাধারণ ইনস্টলেশনগুলি প্রধান CPU বোর্ড, FROM/SRAM মেমরি মডিউল, অক্ষ ইন্টারফেস কার্ড, এবং বিকল্প বা I/O বোর্ডগুলির সংমিশ্রণে র্যাককে পপুলেট করে — সমস্তই ব্যাকপ্লেনের অভ্যন্তরীণ সিস্টেম বাসের মাধ্যমে একে অপরের সাথে যোগাযোগ করে।

ব্যাকপ্লেন নিজেই কোনও প্রক্রিয়াকরণ করে না এবং কোনও ডেটা সঞ্চয় করে না। এটি PCB আকারে একটি রাউটিং এবং বিতরণ স্তর। যখন একটি ব্যাকপ্লেন ব্যর্থ হয়, উপসর্গগুলি নির্ভর করে কোন বাসের ট্রেস বা পাওয়ার রেলগুলি প্রভাবিত হয় - বোর্ডে ত্রুটির অবস্থানের উপর নির্ভর করে সম্পূর্ণ র্যাক ব্যর্থতা থেকে বিরতিমূলক সংকেত ত্রুটি পর্যন্ত।

কী স্পেসিফিকেশন

ব্যাকপ্লেন ব্যর্থতা নির্ণয়

ব্যাকপ্লেন ত্রুটিগুলি নির্ণয় করা কঠিন CNC ত্রুটিগুলির মধ্যে কারণ একই বোর্ড থেকে অনেকগুলি বিভিন্ন উপসর্গের উদ্ভব হতে পারে। বিরতিহীন যোগাযোগের ত্রুটি, পরিচিত-ভাল অবস্থা থাকা সত্ত্বেও সূচনা করতে ব্যর্থ বোর্ড, বা পাওয়ার সাপ্লাই অ্যালার্ম যা পাওয়ার সাপ্লাই নিশ্চিত হওয়ার পরেও টিকে থাকে সমস্ত ওয়ারেন্ট ব্যাকপ্লেন পরিদর্শন।

ব্যাকপ্লেন প্রতিস্থাপন করার আগে, যাচাই করুন যে সমস্ত প্লাগ-ইন বোর্ড তাদের স্লটে সম্পূর্ণভাবে বসে আছে — একটি আংশিকভাবে উপবিষ্ট বোর্ড বাসটিকে লোড করে এবং ব্যাকপ্লেন ত্রুটির মতো লক্ষণগুলি তৈরি করে। ক্ষয় বা শারীরিক ক্ষতির জন্য স্লট সংযোগকারী পিন পরীক্ষা করুন। দৃশ্যমান উপাদান ক্ষতি, ফাটল ট্রেস, বা আর্দ্রতা ক্ষতির লক্ষণগুলির জন্য ব্যাকপ্লেনটি নিজেই পরিদর্শন করুন।

A20B-2001 সিরিজে বিভিন্ন র্যাক স্লট গণনা এবং CNC প্রজন্মের জন্য একাধিক ব্যাকপ্লেন ভেরিয়েন্ট রয়েছে। A20B-2001-0190 (4-স্লট, F18M/T) বিশেষভাবে ইনস্টল করা ব্যাকপ্লেনের লেবেল থেকে নিশ্চিত করুন।

FAQ

প্রশ্ন 1: FANUC CNC কন্ট্রোল র‌্যাকে ব্যাকপ্লেন কী করে?

এটি র্যাকের সমস্ত প্লাগ-ইন বোর্ডের জন্য শারীরিক মাউন্টিং ফ্রেম এবং অভ্যন্তরীণ বাস সরবরাহ করে। CPU বোর্ড, মেমরি মডিউল এবং I/O কার্ডের মধ্যে বিনিময় হওয়া প্রতিটি সিগন্যাল ব্যাকপ্লেনের বাস ট্রেসের মাধ্যমে ভ্রমণ করে। এটি সমস্ত ইনস্টল করা বোর্ডগুলিতে পাওয়ার সাপ্লাই ভোল্টেজ বিতরণ করে। ব্যাকপ্লেন হল সাধারণ অবকাঠামো যার উপর সমস্ত বোর্ড নির্ভর করে।

প্রশ্ন 2: A20B-2001-0190 প্রতিস্থাপনের জন্য কি ডেটা ব্যাকআপের প্রয়োজন হয়?

ব্যাকপ্লেনে কোন CNC প্যারামিটার সংরক্ষণ করা হয় না — সমস্ত ডেটা এটিতে ইনস্টল করা মেমরি মডিউলে (FROM, SRAM) থাকে। যদি প্লাগ-ইন বোর্ডগুলি ব্যর্থ ব্যাকপ্লেন থেকে প্রতিস্থাপনে অক্ষতভাবে স্থানান্তরিত হয়, তবে তাদের মধ্যে থাকা ডেটা সংরক্ষণ করা হয়। স্থানান্তরের আগে এবং পরে সর্বদা প্লাগ-ইন বোর্ডের অখণ্ডতা নিশ্চিত করুন এবং শুরু করার আগে একটি বর্তমান ব্যাকআপ বজায় রাখুন।

প্রশ্ন 3: কোন 4-স্লট A20B-2001 ব্যাকপ্লেন কি -0190 এর বিকল্প হতে পারে?

না। A20B-2001 সিরিজের বিভিন্ন প্রত্যয় ভিন্ন ভিন্ন CNC প্রজন্ম এবং বোর্ড কনফিগারেশন পরিবেশন করে। কানেক্টর লেআউট, বাস আর্কিটেকচার এবং পাওয়ার পিন অ্যাসাইনমেন্ট ভেরিয়েন্টের মধ্যে আলাদা। -0190 F18M/T র্যাকের জন্য নির্দিষ্ট। অর্ডার করার আগে ইনস্টল করা ব্যাকপ্লেন লেবেল থেকে সঠিক প্রত্যয়টি নিশ্চিত করুন।

প্রশ্ন 4: সিএনসি শুধুমাত্র নির্দিষ্ট প্লাগ-ইন বোর্ড অবস্থানে মাঝে মাঝে ত্রুটি দেখায়। এটি একটি ব্যাকপ্লেন দোষ হতে পারে?

হ্যাঁ। একটি স্থানীয় ব্যাকপ্লেন ত্রুটি — একটি ক্ষতিগ্রস্ত সংযোগকারী, নির্দিষ্ট স্লট পিনের কাছে ক্র্যাক ট্রেস, বা একটি ব্যর্থ সুরক্ষা উপাদান একটি স্লটকে প্রভাবিত করে — সেই স্লটে বোর্ডে ত্রুটি তৈরি করে যখন অন্যরা প্রভাবিত হয় না৷ প্রথমে প্রভাবিত স্লটের সংযোগকারীটি পরিষ্কার করুন এবং পুনরায় সেট করুন। যদি ত্রুটিটি স্লট অবস্থান অনুসরণ করে (বোর্ডটি স্লটে স্থানান্তরিত নয়), ব্যাকপ্লেন স্লটটি ত্রুটির উত্স।

প্রশ্ন 5: প্রতিস্থাপন ব্যাকপ্লেন প্রক্রিয়া কতক্ষণ, এবং ফিট করার পরে কী করা দরকার?

শারীরিক প্রতিস্থাপন সাধারণত প্রতিটি প্লাগ-ইন বোর্ডকে মূল ব্যাকপ্লেন থেকে প্রতিস্থাপনে স্থানান্তর করার একটি বিষয়, একে একে। ইনস্টলেশনের পরে, মূল শক্তি পুনরুদ্ধার করুন এবং প্রতিটি বোর্ড সঠিকভাবে শুরু হয়েছে তা যাচাই করুন। স্টার্টআপে কোনো বাস যোগাযোগ অ্যালার্ম চেক করুন। যদি পরামিতিগুলি SRAM-এ সংরক্ষিত থাকে এবং SRAM মডিউলটি অক্ষত স্থানান্তরিত হয়, কোন পরামিতি পুনরায় লোড করার প্রয়োজন নেই৷
