Fanuc A20B-2001-0120 পিসি বোর্ড A20B20010120 A2OB-2OO1-O12O

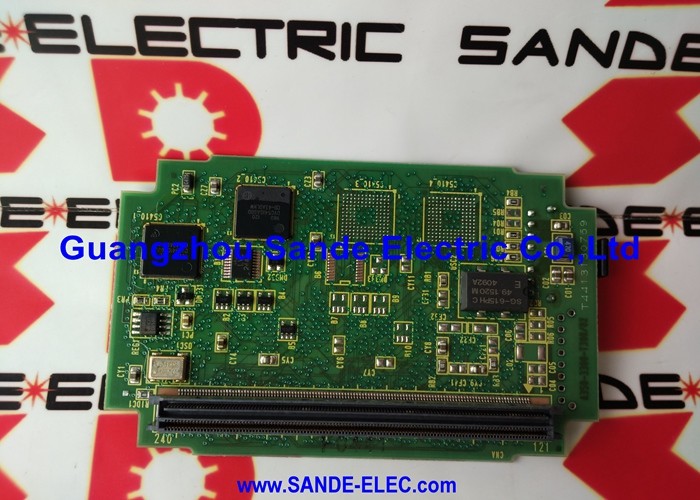

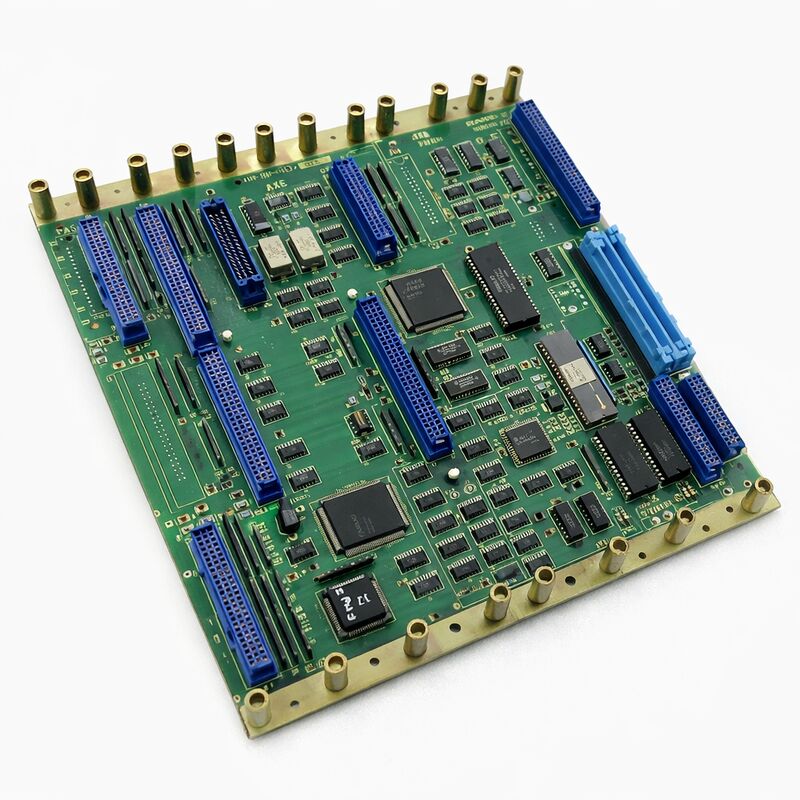

FANUC A20B-2001-0120 | সিরিজ 0-D হাফ-সাইজ মাস্টার পিসিবি — 0-MD / 0-TD সিএনসি কন্ট্রোলার, জাপান অরিজিন

পার্ট নম্বর: A20B-2001-0120

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্যের ধরণ: মাস্টার পিসিবি (মাদারবোর্ড / ব্যাকপ্লেন)

বোর্ড সিরিজ: A20B-2001

প্রজন্ম: সিরিজ 0 মডেল ডি (মধ্য-প্রজন্ম, হাফ-সাইজ)

সামঞ্জস্যপূর্ণ সিস্টেম: সিরিজ 0-D — 0-MD, 0-TD সিএনসি কন্ট্রোলার

আর্কিটেকচার: ডিস্ট্রিবিউটেড — পেরিফেরাল বোর্ডগুলি মাস্টার বোর্ডে প্লাগ করা হয়

পেরিফেরাল বোর্ড: মেমরি, অ্যাক্সিস, আই/ও, পিএমসি (ক্যাসেট বা বোর্ড)

ওভারভিউ

A20B-2001-0120 হল FANUC-এর সিরিজ 0 মডেল D সিএনসি কন্ট্রোলারের মাস্টার পিসিবি — হাফ-সাইজ ফরম্যাটের মাদারবোর্ড যা 0-D কন্ট্রোলার আর্কিটেকচারের কেন্দ্রে থাকে। এটি FANUC 0 সিরিজের কালানুক্রমের একটি নির্দিষ্ট অবস্থানে রয়েছে: একটি মধ্য-প্রজন্মের বোর্ড যা পূর্ববর্তী ফুল-সাইজ 0-C ভ্যারিয়েন্ট এবং পরবর্তী সংশোধিত হাফ-সাইজ ডিজাইনগুলির মধ্যে অবস্থিত।

0-D প্রজন্ম 0-C আর্কিটেকচারকে প্রসেসিং স্পিড, সিরিয়াল ড্রাইভ ইন্টারফেস সাপোর্ট এবং সিস্টেম ক্যাপাসিটির আপডেটের মাধ্যমে উন্নত করেছে, একই মৌলিক ডিস্ট্রিবিউটেড বোর্ড আর্কিটেকচার বজায় রেখে যা 0-সিরিজকে এত অভিযোজিত করে তুলেছিল।

মাস্টার বোর্ডের ভূমিকা কম্পিউটেশনাল নয়, আর্কিটেকচারাল। এটি হল ফিজিক্যাল এবং ইলেকট্রিক্যাল ব্যাকপ্লেন যেখানে কন্ট্রোলারের অন্যান্য সমস্ত বোর্ড প্লাগ করা হয়। মেমরি বোর্ড, অ্যাক্সিস কন্ট্রোল বোর্ড, আই/ও বোর্ড এবং পিএমসি বোর্ডগুলি A20B-2001-0120 এর সাথে সংযুক্ত হয় এবং এর মাধ্যমে যোগাযোগ করে।

মাস্টার বোর্ড এই পেরিফেরাল বোর্ডগুলির শেয়ার করা বাসকে সমন্বয় করে। এটি প্রধান প্রসেসরও বহন করে যা সিএনসি অপারেটিং সফটওয়্যার চালায় এবং মেশিন চালিত জি-কোড এবং এম-কোড প্রোগ্রামগুলি ব্যাখ্যা করে।

FANUC-এর 0-D অসংখ্য মেশিন টুলে পাওয়া গেছে — 0-TD কনফিগারেশনে টার্নিং সেন্টার, 0-MD কনফিগারেশনে মেশিনিং সেন্টার এবং ওয়্যার ইডিএম এবং পাঞ্চ প্রেস অ্যাপ্লিকেশনের জন্য বিভিন্ন 0-WD, 0-PD ভ্যারিয়েন্ট। এই মেশিনগুলির অনেকগুলি আজও উৎপাদনশীলভাবে ব্যবহৃত হচ্ছে।

A20B-2001-0120 হল সেই উপাদান যা সেগুলিকে চালু রাখে।

মূল স্পেসিফিকেশন

ডিস্ট্রিবিউটেড আর্কিটেকচার — 0-D কন্ট্রোলার কিভাবে কাজ করে

A20B-2001-0120 বোঝা মানে 0-সিরিজ ডিস্ট্রিবিউটেড আর্কিটেকচার বোঝা।

মাস্টার বোর্ড স্বয়ংসম্পূর্ণ নয়। এতে অ্যাক্সিস কন্ট্রোল সার্কিট, আই/ও ইন্টারফেস বা মেমরি নিজে থেকে থাকে না।

এই ফাংশনগুলি ডেডিকেটেড পেরিফেরাল বোর্ড দ্বারা পরিচালিত হয় যা মাস্টার বোর্ডের কানেক্টরে প্লাগ করা হয়।

মাস্টার বোর্ড তাদের মধ্যে বাস সিগন্যালগুলি রুট করে এবং তাদের প্রয়োজনীয় শেয়ার্ড প্রসেসর এবং ক্লক রিসোর্স সরবরাহ করে।

সবচেয়ে সহজ 0-D কনফিগারেশনে, তিনটি পেরিফেরাল বোর্ড মাস্টারকে সাথে দেয়: একটি মেমরি বোর্ড যা সিস্টেম প্যারামিটার এবং প্রোগ্রাম ধারণ করে; একটি অ্যাক্সিস বোর্ড যা সার্ভো ড্রাইভ নিয়ন্ত্রণ করে; এবং একটি আই/ও বোর্ড যা মেশিনের ফিল্ড ওয়্যারিংয়ের সাথে ইন্টারফেস করে।

পিএমসি ল্যাডার প্রোগ্রাম — মেশিনের অটোমেশন লজিক — একটি পিএমসি ক্যাসেট বা একটি ডেডিকেটেড পিএমসি বোর্ড থেকে চলে। আরও জটিল কনফিগারেশন উন্নত ডিসপ্লে ফাংশনের জন্য একটি গ্রাফিক্স প্রসেসর, 5ম এবং 6ষ্ঠ অ্যাক্সিস নিয়ন্ত্রণের জন্য অতিরিক্ত অ্যাক্সিস বোর্ড এবং সিঙ্ক্রোনাইজড বা মাল্টি-পাথ নিয়ন্ত্রণের জন্য সাব-সিপিইউ বোর্ড যুক্ত করে।

এই কনফিগারযোগ্যতা 0-সিরিজের সংজ্ঞায়িত বৈশিষ্ট্য ছিল।

একই মাস্টার বোর্ড একটি সাধারণ 2-অ্যাক্সিস লেদ বা একটি জটিল 6-অ্যাক্সিস মেশিনিং সেন্টারকে কেবল কোন পেরিফেরাল বোর্ডগুলি লাগানো হয়েছে তা পরিবর্তন করে পরিবেশন করতে পারে। মেশিন নির্মাতা এবং শেষ ব্যবহারকারীরা প্রয়োজনীয়তা বাড়ার সাথে সাথে ক্ষমতা প্রসারিত করতে পারে।

হাফ-সাইজ ফরম্যাট

"হাফ-সাইজ" পদবিটি পূর্ববর্তী 0-সিরিজ মাস্টার বোর্ডের তুলনায় A20B-2001-0120 এর ফিজিক্যাল ডাইমেনশন বর্ণনা করে। পূর্ববর্তী ফুল-সাইজ মাস্টার বোর্ডগুলি কন্ট্রোলার চ্যাসিসে একটি বৃহত্তর ফুটপ্রিন্ট দখল করত।

হাফ-সাইজ ডিজাইন সম্পূর্ণ কার্যকরী ক্ষমতা বজায় রেখে বোর্ডের ক্ষেত্রফল কমিয়ে দিয়েছে — একটি ইঞ্জিনিয়ারিং বিবর্তন যা সিস্টেমের কনফিগারেশন বিকল্পগুলির কোনওটি ত্যাগ না করে ছোট কন্ট্রোলার এনক্লোজারগুলির অনুমতি দিয়েছে।

হাফ-সাইজ ফরম্যাট মাস্টার বোর্ডে কানেক্টর স্লটের সংখ্যাও কমিয়ে দিয়েছে, যা পরোক্ষভাবে সরাসরি সংযুক্ত করা যেতে পারে এমন পেরিফেরাল বোর্ডের সর্বাধিক সংখ্যা নির্ধারণ করে।

মাস্টার বোর্ডের সরাসরি ক্ষমতার চেয়ে বেশি বোর্ডের প্রয়োজন এমন কনফিগারেশনের জন্য, সাব-বোর্ড বা এক্সপেনশন ব্যাকপ্লেন সিস্টেমকে প্রসারিত করে।

নির্দিষ্ট মেশিন কনফিগারেশনের জন্য FANUC-এর ডকুমেন্টেশন কোন বোর্ডগুলি প্রয়োজন এবং সেগুলি কীভাবে সাজানো হয়েছে তা স্পষ্টভাবে চিহ্নিত করে।

0-D মাস্টার বোর্ড সার্ভিসিং

A20B-2001-0120 এর ব্যর্থতা সাধারণত একটি সম্পূর্ণ কন্ট্রোলার ব্যর্থতা হিসাবে প্রকাশ পায় — সিস্টেম চালু হয় না, বা এটি একটি সিস্টেম অ্যালার্ম সহ এর স্টার্টআপ সিকোয়েন্সের শুরুতে বন্ধ হয়ে যায়। মাস্টার বোর্ড ব্যর্থ হয়েছে বলে সিদ্ধান্ত নেওয়ার আগে, পেরিফেরাল বোর্ডগুলি আনসিট এবং রিসিট করা উচিত, কানেক্টর কন্টাক্টগুলি পরিদর্শন করা উচিত এবং পাওয়ার সাপ্লাই ভোল্টেজগুলি যাচাই করা উচিত। আপাতদৃষ্টিতে মাস্টার বোর্ডের ব্যর্থতার একটি সংখ্যা কানেক্টর-স্তরের ত্রুটি বা পাওয়ার সাপ্লাই সমস্যা হিসাবে প্রমাণিত হয়।

যখন মাস্টার বোর্ডকে ত্রুটির উৎস হিসাবে নিশ্চিত করা হয়, তখন প্যারামিটার ব্যাকআপ স্ট্যাটাস অত্যন্ত গুরুত্বপূর্ণ হয়ে ওঠে।

0-D কন্ট্রোলারের SRAM — যা সিএনসি প্যারামিটার, পিএমসি প্যারামিটার এবং সংরক্ষিত পার্ট প্রোগ্রাম ধারণ করে — সাধারণত ব্যাটারি-ব্যাকড হয় এবং মেমরি বোর্ডে অবস্থিত থাকে, মাস্টার বোর্ডে নয়। বেশিরভাগ 0-D কনফিগারেশনে, মেমরি বোর্ড ডেটা মাস্টার বোর্ড প্রতিস্থাপনের সময় ডেটা হারানো ছাড়াই টিকে থাকে, যদি মেমরি বোর্ডটি সোয়াপের সময় সঠিকভাবে পরিচালনা করা হয়।

নির্দিষ্ট ব্যাকআপ এবং পুনরুদ্ধার পদ্ধতি মেশিনের কনফিগারেশনের উপর নির্ভর করে।

এফএকিউ

প্রশ্ন ১: সিরিজ 0-D কন্ট্রোলার পাওয়ার-অন করার সময় সমস্ত এলইডি আলোকিত দেখায় কিন্তু সিআরটি/ডিসপ্লেতে কিছুই দেখা যায় না। সিআরটি নিজেই কার্যকরী বলে নিশ্চিত করা হয়েছে। A20B-2001-0120 কি সম্ভাব্য ত্রুটি?

পাওয়ার-অন করার সময় সমস্ত এলইডি আলোকিত হওয়া এবং ডিসপ্লে ইনিশিয়ালাইজেশন না হওয়া মাস্টার বোর্ডের স্টার্টআপ সিকোয়েন্স সম্পূর্ণ করতে ব্যর্থ হওয়ার সাথে সামঞ্জস্যপূর্ণ।

তবে, এই উপসর্গটি একটি ব্যর্থ মেমরি বোর্ডের কারণেও হতে পারে — যদি মাস্টার বোর্ড মেমরি বোর্ড থেকে সিস্টেম সফ্টওয়্যার পড়তে না পারে, তবে এটি এই পর্যায়ে বন্ধ হয়ে যায়।

প্রথমে মেমরি বোর্ডের কানেক্টর এবং সিটিং পরীক্ষা করুন। যদি মেমরি বোর্ড সঠিকভাবে সিট করা থাকে এবং উপসর্গটি অব্যাহত থাকে, তবে মাস্টার বোর্ডই প্রধান সন্দেহভাজন।

প্রশ্ন ২: একটি প্রতিস্থাপন A20B-2001-0120 পাওয়া গেছে। মাস্টার বোর্ডে কি কোনো সেটিংস আছে যা মূল থেকে স্থানান্তর করতে হবে?

A20B-2001-0120-এ ডিপ সুইচ বা জাম্পার সেটিংস থাকতে পারে যা কন্ট্রোলারের হার্ডওয়্যার বিকল্পগুলি কনফিগার করে — অ্যাক্সিস সংখ্যা, ইন্টারফেস টাইপ এবং অনুরূপ সিস্টেম-স্তরের সেটিংস। মূল বোর্ড সরানোর আগে, সেটিতে থাকা সমস্ত সুইচ এবং জাম্পার পজিশনের ডকুমেন্টেশন বা ছবি তুলুন।

প্রতিস্থাপন বোর্ডটি একইভাবে সেট করতে হবে। ভুল সেটিংস কার্যকরীভাবে ভালো বোর্ড থাকা সত্ত্বেও অ্যালার্ম বা ভুল অ্যাক্সিস আচরণের কারণ হতে পারে।

প্রশ্ন ৩: মেশিনটি দুই বছর ধরে স্টোরেজে ছিল। পাওয়ার-আপ করার সময়, সমস্ত প্যারামিটার হারিয়ে যায় এবং কন্ট্রোলার একটি মেমরি ত্রুটি দেখায়। A20B-2001-0120 কি ত্রুটিপূর্ণ?

দীর্ঘ স্টোরেজের পরে প্যারামিটার হারানো প্রায় সবসময়ই একটি depleted SRAM ব্যাকআপ ব্যাটারির ইঙ্গিত দেয় — মাস্টার বোর্ডের ব্যর্থতা নয়।

0-D আর্কিটেকচারে, ব্যাটারি সাধারণত মেমরি বোর্ডে অবস্থিত থাকে। মেমরি বোর্ডের ব্যাটারি পরীক্ষা করুন এবং প্রতিস্থাপন করুন।

ব্যাকআপ থেকে প্যারামিটার পুনরুদ্ধার করুন। শুধুমাত্র ব্যাটারি প্রতিস্থাপনের পরে সমস্যা অব্যাহত থাকলে মাস্টার বোর্ডটি তদন্ত করা উচিত।

প্রশ্ন ৪: A20B-2001-0120 কি 0-C বা 0-F সিরিজের কন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ?

0-সিরিজ C, D, এবং F প্রজন্মের জুড়ে অনুরূপ আর্কিটেকচারাল ধারণা ব্যবহার করেছে, কিন্তু মাস্টার বোর্ডগুলি প্রজন্মের মধ্যে অদলবদলযোগ্য নয়।

কানেক্টর বিন্যাস, বাস টাইমিং এবং প্রসেসর সামঞ্জস্য ভিন্ন।

A20B-2001-0120 বিশেষভাবে 0-D প্রজন্মের জন্য ডিজাইন করা হয়েছে। এটিকে 0-C বা 0-F চ্যাসিসে ফিট করলে ফিজিক্যাল কানেক্টর মিসম্যাচ বা ইলেকট্রিক্যাল ইনকম্প্যাটিবিলিটি হতে পারে।

সর্বদা মাস্টার বোর্ডকে নির্দিষ্ট কন্ট্রোলার প্রজন্মের সাথে মিলিয়ে নিন।

প্রশ্ন ৫: 0-D মেশিন এখনও উৎপাদনে আছে কিন্তু কন্ট্রোল ইলেকট্রনিক্স পুরানো হচ্ছে। মাস্টার বোর্ড প্রতিস্থাপন বনাম রিফারবিশড করার সময় কখন আসা উচিত?

বোর্ড-স্তরের রিফারবিশমেন্ট — ইলেক্ট্রোলাইটিক ক্যাপাসিটর, ব্যাটারি এবং যেকোনো ক্ষতিগ্রস্ত প্যাসিভ কম্পোনেন্ট প্রতিস্থাপন — যে বোর্ডগুলি কার্যকরী কিন্তু বয়স-সম্পর্কিত উপসর্গ যেমন মাঝে মাঝে রিসেট দেখাচ্ছে, সেগুলির পরিষেবা জীবন উল্লেখযোগ্যভাবে প্রসারিত করে।

সম্পূর্ণ মাস্টার বোর্ড প্রতিস্থাপন উপযুক্ত যখন বোর্ডটিতে একটি নিশ্চিত কম্পোনেন্ট ব্যর্থতা থাকে যা অর্থনৈতিকভাবে মেরামতযোগ্য নয়, অথবা যখন একটি পরীক্ষিত রিফারবিশড স্পেয়ার উপলব্ধ থাকে এবং একটি পুরানো মূল বোর্ড চালানোর উৎপাদন ঝুঁকি অগ্রহণযোগ্য।

একটি পরীক্ষিত স্পেয়ার A20B-2001-0120 অন-সাইটে রাখা একটি উৎপাদন-গুরুত্বপূর্ণ 0-D মেশিনের জন্য সবচেয়ে বাস্তবসম্মত ঝুঁকি প্রশমন।
