| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-2000-0175 |
পার্ট নম্বর: A20B-2000-0175
প্রস্তুতকারক: FANUC Corporation (Japan)
পণ্যের প্রকার: মাস্টার কন্ট্রোল পিসিবি (মাদারবোর্ড)
প্রসেসর: ৩২-বিট ইন্টেল ৪৮৬
আর্কিটেকচার: স্প্লিট (ডিস্ট্রিবিউটেড) আর্কিটেকচার
সামঞ্জস্যপূর্ণ সিস্টেম: FANUC FS0-C, FS0-D, FS-0MD, FS-0TD (জিরো-সি / জিরো-ডি)
সমর্থিত কনফিগারেশন: ০-টি, ০-এম, ০-ডব্লিউ, ০-পি, ০-জি
পূর্বসূরী: A20B-2000-0170

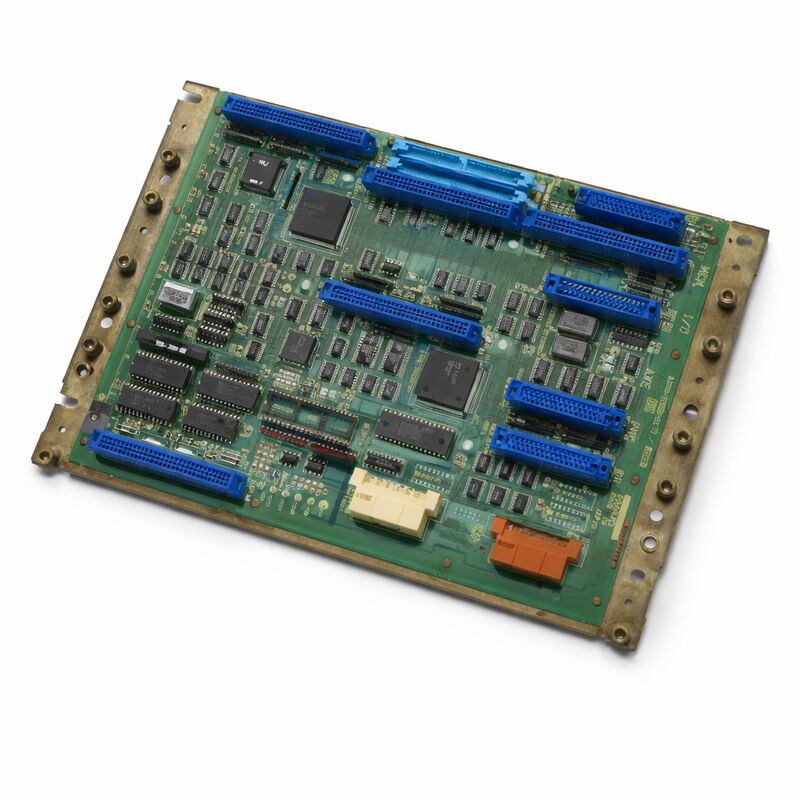

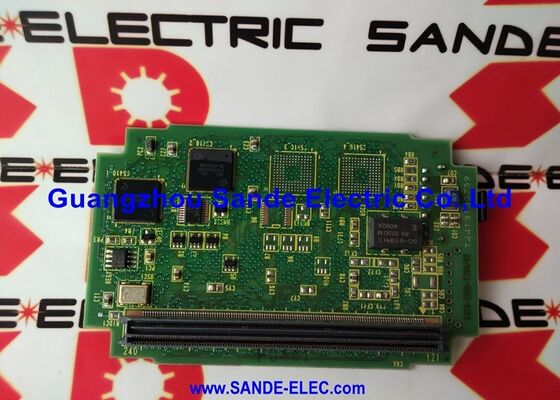

A20B-2000-0175 হল FANUC-এর সিরিজ জিরো-সি এবং জিরো-ডি সিএনসি সিস্টেমের জন্য ৩২-বিট মাস্টার কন্ট্রোল পিসিবি। এটি A20B-2000-0170-এর উত্তরসূরী, একই মৌলিক আর্কিটেকচার ভাগ করে নেয় তবে পূর্ববর্তী বোর্ডের প্রসেসরের পরিবর্তে একটি দ্রুততর ইন্টেল ৪৮৬ প্রসেসর অন্তর্ভুক্ত করে।
প্রসেসিং গতির উন্নতি সিএনসি-এর সাইকেল টাইম পারফরম্যান্স এবং প্রতিক্রিয়াশীলতা উন্নত করেছে কন্ট্রোলারের পেরিফেরাল বোর্ড কনফিগারেশনে পরিবর্তন ছাড়াই।
এর পূর্বসূরীর মতো, A20B-2000-0175 একটি হাফ-সাইজ বোর্ড যা পুরো জিরো-সি কন্ট্রোলারের ব্যাকপ্লেন এবং সেন্ট্রাল প্রসেসর হিসাবে কাজ করে।
সমস্ত পেরিফেরাল বোর্ড — মেমরি কার্ড, অ্যাক্সিস কন্ট্রোল বোর্ড, আই/ও বোর্ড, এবং ঐচ্ছিকভাবে গ্রাফিক্স প্রসেসর এবং পিএমসি-এম কার্ড — এই মাস্টার বোর্ডে প্লাগ ইন করে বা এর মাধ্যমে সংযোগ স্থাপন করে। মাস্টার বোর্ড এই সবগুলির সমন্বয় করে, সিএনসি ইন্টারপোলেশন, প্রোগ্রাম এক্সিকিউশন এবং প্রতিটি সাবসিস্টেমের মধ্যে যোগাযোগ পরিচালনা করে।
এই বোর্ডের উপর নির্মিত জিরো-সি প্ল্যাটফর্ম, FANUC-এর সবচেয়ে ব্যাপকভাবে ব্যবহৃত কন্ট্রোলার প্রজন্মের মধ্যে একটি ছিল।
এর অসাধারণ কনফিগারযোগ্যতা — টার্নিং, মিলিং, ইডিএম, গ্রাইন্ডিং, পাঞ্চ প্রেস এবং অন্যান্য মেশিন প্রকারের জন্য একই হার্ডওয়্যার প্ল্যাটফর্ম থেকে — এটিকে একটি বিশাল সংখ্যক মেশিন টুল নির্মাতাদের জন্য পছন্দের করে তুলেছে।
এই কন্ট্রোলার চালিত মেশিনগুলি বিশ্বব্যাপী উৎপাদনে রয়েছে। মাস্টার বোর্ড ব্যর্থ হলে A20B-2000-0175 হল সেই অংশ যা তাদের চালু রাখে।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | A20B-2000-0175 |
| প্রস্তুতকারক | FANUC Corporation |
| পণ্যের প্রকার | মাস্টার কন্ট্রোল পিসিবি (মাদারবোর্ড) |
| প্রসেসর | ৩২-বিট ইন্টেল ৪৮৬ |
| বোর্ড ফরম্যাট | হাফ-সাইজ, সারফেস-মাউন্ট |
| আর্কিটেকচার | পেরিফেরাল বোর্ড জুড়ে স্প্লিট (ডিস্ট্রিবিউটেড) |
| সামঞ্জস্যপূর্ণ সিস্টেম | FS0-C, FS0-D, FS-0MC, FS-0TC, FS-0MD, FS-0TD |
| কনফিগারেশন | ০-টি, ০-এম, ০-ডব্লিউ, ০-পি, ০-জি |
| পূর্বসূরী | A20B-2000-0170 |
| অ্যাক্সিস কন্ট্রোল | ২ থেকে ৪ অ্যাক্সিস (অ্যাক্সিস বোর্ডের উপর নির্ভরশীল) |
| উৎপত্তি | জাপান |
| অপারেটিং তাপমাত্রা | ০ – ৫৫°C |
| স্টোরেজ তাপমাত্রা | –২০ – ৬০°C |
| উপলভ্য অবস্থা | নতুন (সারপ্লাস) / রিফার্বিশড / মেরামত করা |
A20B-2000-0175 এবং এর পূর্বসূরীর মধ্যে মূল হার্ডওয়্যার পার্থক্য হল প্রসেসর। -০১৭৫ একটি ইন্টেল ৪৮৬ প্রসেসর ব্যবহার করে, যা পূর্ববর্তী বোর্ডের সিপিইউ-এর তুলনায় প্রসেসিং থ্রুপুটে একটি পরিমাপযোগ্য উন্নতি প্রদান করেছে।
সিএনসি-এর ভাষায়, এই প্রসেসিং উন্নতি দ্রুততর ইন্টারপোলেশন হিসাবে প্রকাশিত হয়েছিল — একই মোশন প্রোগ্রামগুলির জন্য ছোট সাইকেল টাইম।
জটিল কন্টোরিং প্রোগ্রাম এবং অনেক ছোট-সেগমেন্ট মুভ চালিত মেশিনগুলিতে, অতিরিক্ত প্রসেসিং হেডরুম কন্ট্রোলারকে আরও এগিয়ে দেখতে এবং আরও মসৃণভাবে ইন্টারপোলেট করতে সক্ষম করে।
৪৮৬ পেরিফেরাল বোর্ডগুলির সাথে যোগাযোগ আরও দ্রুত পরিচালনা করেছে, সামগ্রিক নিয়ন্ত্রণ লুপে লেটেন্সি হ্রাস করেছে।
এই উন্নতিটি উল্লেখযোগ্য ছিল কিন্তু বিঘ্নিত হয়নি। পেরিফেরাল বোর্ড ইকোসিস্টেম — মেমরি বোর্ড, অ্যাক্সিস বোর্ড, আই/ও বোর্ড — সামঞ্জস্যপূর্ণ ছিল।
একটি -০১৭০ চালিত কন্ট্রোলারকে -০১৭৫-এ আপগ্রেড করা যেতে পারে মাস্টার বোর্ড অদলবদল করে এবং এস.এম.ডি. মডিউল স্থানান্তর করে, যদি পেরিফেরাল বোর্ডগুলি দ্রুততর প্রসেসরের টাইমিংয়ের সাথে সামঞ্জস্যপূর্ণ হয়।
জিরো-সি মাস্টার বোর্ড একটি স্প্লিট প্রসেসিং আর্কিটেকচারের কেন্দ্রবিন্দু। মাস্টার বোর্ড নিজেই এনসি কার্নেল পরিচালনা করে — ইন্টারপোলেশন গণনা, প্রোগ্রাম পার্সিং, কোঅর্ডিনেট ম্যানেজমেন্ট। মাস্টার বোর্ডে লাগানো অ্যাক্সিস বোর্ড ডিজিটাল সার্ভো ইন্টারফেস চালায়, এনসি-এর গণনা করা অবস্থানগুলিকে পালস-উইথ কমান্ডে রূপান্তরিত করে যা সার্ভো অ্যামপ্লিফায়ারগুলিকে চালিত করে।
মেমরি বোর্ডে সিস্টেম প্রোগ্রাম, প্যারামিটার এবং এনসি প্রোগ্রাম থাকে।
আই/ও বোর্ড মেশিনের ফিল্ড ওয়্যারিং — সেন্সর, সোলেনয়েড, সুইচ সংযোগ করে।
কার্যের এই বিভাজন ইচ্ছাকৃত ছিল। প্রতিটি বোর্ড প্রসেসিং সময়ের জন্য অন্যদের সাথে প্রতিযোগিতা না করে তার নির্দিষ্ট কাজটি পরিচালনা করত।
সিস্টেমটি রক্ষণাবেক্ষণযোগ্যও ছিল: একটি ব্যর্থ অ্যাক্সিস বোর্ড এনসি-কে অকার্যকর করত না, এবং একটি ব্যর্থ মেমরি বোর্ড মাস্টার বোর্ডকে বিরক্ত না করেই প্রতিস্থাপন করা যেত।
একটি কার্যকরী জিরো-সি সিস্টেমের জন্য ন্যূনতম কনফিগারেশন হল তিনটি বোর্ড: মাস্টার বোর্ড, মেমরি বোর্ড, অ্যাক্সিস বোর্ড এবং একটি আই/ও বোর্ড — সাধারণত মেশিনে ডিএনসি যোগাযোগের জন্য একটি পিসি ক্যাসেটও অন্তর্ভুক্ত থাকে।
বৃহত্তর কনফিগারেশনগুলি উন্নত প্রদর্শনের জন্য একটি গ্রাফিক্স প্রসেসর সাব-সিস্টেম, আরও জটিল ল্যাডার প্রোগ্রামগুলির জন্য একটি পিএমসি-এম বোর্ড এবং ৫ম বা ৬ষ্ঠ অ্যাক্সিসের জন্য অতিরিক্ত অ্যাক্সিস বোর্ড যুক্ত করে।
A20B-2000-0175 হল A20B-2000-0170 এর জন্য মনোনীত প্রতিস্থাপন। বেশিরভাগ কনফিগারেশনে, -০১৭৫ একই পেরিফেরাল বোর্ড এবং -০১৭০ এর মতো একই এস.এম.ডি. মডিউল (যদি থাকে) গ্রহণ করে। যখন একটি -০১৭০ কে একটি -০১৭৫ দিয়ে প্রতিস্থাপন করা হয়, তখন পেরিফেরাল বোর্ডগুলি জায়গায় থাকে এবং এস.এম.ডি. মডিউলগুলি প্রযোজ্য হলে স্থানান্তর করা হয়।
প্রতিস্থাপনের আগে যাচাই করার মূল সামঞ্জস্যতা প্রয়োজন হল সিস্টেম সফ্টওয়্যার সংস্করণ।
-০১৭৫ একটি পরবর্তী হার্ডওয়্যার রিভিশন ব্যবহার করে। মেমরি বোর্ডের সিস্টেম সফ্টওয়্যার -০১৭৫ বোর্ড রিভিশনের সাথে সামঞ্জস্যপূর্ণ হতে হবে।
বেশিরভাগ ক্ষেত্রে এটি কোনও সমস্যা নয়, তবে খুব প্রাথমিক জিরো-সি সিস্টেম সফ্টওয়্যার সংস্করণ চালিত কন্ট্রোলারগুলির -০১৭৫-এ স্থানান্তরিত হওয়ার সময় একটি সিস্টেম সফ্টওয়্যার আপডেটের প্রয়োজন হতে পারে।
প্রশ্ন ১: জিরো-সি মেশিন বুট হয় কিন্তু সাইকেল টাইম প্রত্যাশার চেয়ে ধীর মনে হয়। মাস্টার বোর্ড কি তার উদ্দেশ্যমূলক কর্মক্ষমতার নিচে কাজ করছে?
জিরো-সি সিস্টেমে ধীর সাইকেল টাইম ভুল লুক-এহেড প্যারামিটার, মাস্টার বোর্ডের একটি দুর্বল ক্লক সার্কিট, বা একটি পেরিফেরাল বোর্ড থেকে অতিরিক্ত ইন্টারাপ্ট লোডের কারণে হতে পারে। প্রসেসর ব্যস্ত সূচকগুলির জন্য কন্ট্রোলারের ডায়াগনস্টিক স্ক্রিনগুলি পরীক্ষা করুন।
যদি বোর্ডের ক্লক অসিলেটর দুর্বল হয়ে যায়, তবে এটি তার রেট করা ফ্রিকোয়েন্সির নিচে চলতে পারে — এটি বিরল ত্রুটির পরিবর্তে সামঞ্জস্যপূর্ণ, পুনরুত্পাদনযোগ্য ধীরগতি তৈরি করে।
একটি ব্যর্থ ক্লক সার্কিটের জন্য একটি বোর্ড প্রতিস্থাপনই একমাত্র নির্ভরযোগ্য প্রতিকার।
প্রশ্ন ২: -০১৭০ কে -০১৭৫ দিয়ে প্রতিস্থাপন করার পর, মেশিন চালু হয় কিন্তু অ্যাক্সিস বোর্ড স্বীকৃত হয় না। এর কারণ কী হতে পারে?
মাস্টার বোর্ড অদলবদলের পরে অ্যাক্সিস বোর্ড স্বীকৃতি ব্যর্থতা সাধারণত -০১৭৫ এবং অ্যাক্সিস বোর্ডের মধ্যে টাইমিং বা হার্ডওয়্যার রিভিশন অসামঞ্জস্য নির্দেশ করে। নিশ্চিত করুন যে অ্যাক্সিস বোর্ড রিভিশন -০১৭৫ এর সামঞ্জস্যপূর্ণ পরিসরের মধ্যে রয়েছে।
মাস্টার বোর্ড এবং অ্যাক্সিস বোর্ডের মধ্যে ব্যাকপ্লেন সংযোগগুলি পরীক্ষা করুন। এছাড়াও যাচাই করুন যে অ্যাক্সিস বোর্ডের কোনও কনফিগারেশন সুইচগুলি সিস্টেমের অ্যাক্সিস গণনার জন্য সঠিকভাবে সেট করা আছে।
প্রশ্ন ৩: জিরো-সি মেশিন চালু হয়, কিন্তু প্রাথমিক স্টার্টআপ ফ্ল্যাশের পরে ডিসপ্লে খালি থাকে। অন্যান্য বোর্ডগুলি স্বাভাবিক বলে মনে হচ্ছে। মাস্টার বোর্ড কি ত্রুটিপূর্ণ?
প্রাথমিক স্টার্টআপের পরে একটি খালি ডিসপ্লে সাধারণত বোঝায় যে এনসি প্রসেসর তার বুট সিকোয়েন্স সম্পন্ন করেনি।
এটি মাস্টার বোর্ড নিজেই হতে পারে, অথবা মেমরি বোর্ড যেখান থেকে মাস্টার বোর্ড সফ্টওয়্যার লোড করার চেষ্টা করছে।
বুট সিকোয়েন্স স্ট্যাটাসের জন্য মাস্টার বোর্ডের ডায়াগনস্টিক এলইডিগুলি পর্যবেক্ষণ করুন। একটি নির্দিষ্ট এলইডি প্যাটার্ন সহ আংশিকভাবে থেমে যাওয়া একটি বোর্ড FANUC ডায়াগনস্টিক চার্টে একটি সংজ্ঞায়িত ত্রুটির অবস্থান নির্দেশ করে।
কোনও এলইডি কার্যকলাপ তৈরি না করা একটি বোর্ড মাস্টার বোর্ডে একটি প্রসেসর বা পাওয়ার ত্রুটির পরামর্শ দেয়।
প্রশ্ন ৪: একটি ০এমসি এবং একটি ০টিডি মেশিনের মধ্যে A20B-2000-0175 কি অদলবদলযোগ্য?
জিরো-সি ভ্যারিয়েন্টগুলির জন্য মাস্টার বোর্ড হার্ডওয়্যার একই। মেশিন প্রকারের মধ্যে যা ভিন্ন তা হল সিস্টেম সফ্টওয়্যার, অ্যাক্সিস বোর্ড এবং প্যারামিটার — মাস্টার বোর্ড নয়।
একটি ০এমসি থেকে একটি বোর্ড একটি ০টিডি এবং তদ্বিপরীত পরিবেশন করতে পারে, যদি পেরিফেরাল বোর্ড, সিস্টেম সফ্টওয়্যার এবং প্যারামিটারগুলি লক্ষ্য মেশিনের জন্য উপযুক্ত হয়।
কোনও মাস্টার বোর্ড প্রতিস্থাপনের পরে সর্বদা লক্ষ্য মেশিনের ডেটা ব্যাকআপ পুনরুদ্ধার করুন।
প্রশ্ন ৫: -০১৭৫ বোর্ডটি একটি পরীক্ষিত স্পেয়ার হিসাবে কেনা হয়েছিল। এর অবস্থা বজায় রাখার জন্য এটি কীভাবে সংরক্ষণ করা উচিত?
স্থিতিশীল কক্ষ তাপমাত্রায় মূল বা প্রতিস্থাপন অ্যান্টি-স্ট্যাটিক প্যাকেজিংয়ে সংরক্ষণ করুন। আর্দ্রতা, সরাসরি সূর্যালোক এবং তাপমাত্রার চরম থেকে দূরে রাখুন।
পার্ট নম্বর এবং পরীক্ষার তারিখ দিয়ে ব্যাগটি লেবেল করুন। প্রতি কয়েক বছরে, কোনও অক্সিডেশনের জন্য বোর্ডের যোগাযোগগুলি পরিদর্শন করুন।
যদি বোর্ডটি একটি এসআরএএম ব্যাকআপ ব্যাটারি বহন করে, তবে বোর্ডটি পরিষেবাতে প্রয়োজন হওয়ার আগে ব্যাটারিটি পরীক্ষা করুন এবং প্রতিস্থাপন করুন — স্টোরেজের সময় ব্যাটারি ব্যর্থতা বোর্ডের উপর প্রভাব ফেলে না, তবে এর অর্থ হল এসআরএএম ডেটা টিকে থাকবে না যদি বোর্ডটি এসআরএএম-এ ডেটা সহ পাওয়ার আপ করা হয়।
