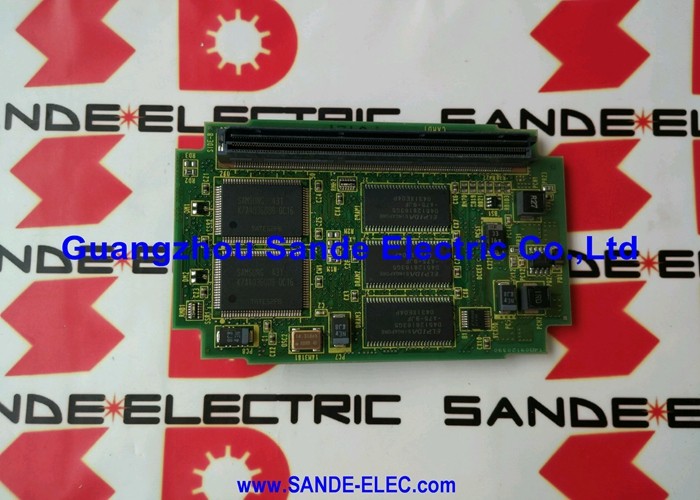

Fanuc A20B-2000-0170 মাদার বোর্ড A20B20000170 A2OB-2OOO-O17O

FANUC A20B-2000-0170 | জিরো-সি কন্ট্রোল মাস্টার পিসিবি — ৩২-বিট, সিরিজ 0MC / 0TC / 0MD / 0TD, বন্ধ

পার্ট নম্বর: A20B-2000-0170

প্রস্তুতকারক: FANUC Corporation (জাপান)

পণ্যের ধরণ: মাস্টার কন্ট্রোল পিসিবি (মাদারবোর্ড)

আর্কিটেকচার: ৩২-বিট, স্প্লিট আর্কিটেকচার

সামঞ্জস্যপূর্ণ সিস্টেম: FANUC Series 0MC, 0TC, 0MD, 0TD (জিরো-সি)

সমর্থিত কনফিগারেশন: 0-T, 0-M, 0-W, 0-P, 0-G

উৎপাদন স্থিতি: বন্ধ; উত্তরসূরি A20B-2000-0175

ওজন: ৫.৩৬ পাউন্ড (প্রায় ২.৪৩ কেজি)

সংক্ষিপ্ত বিবরণ

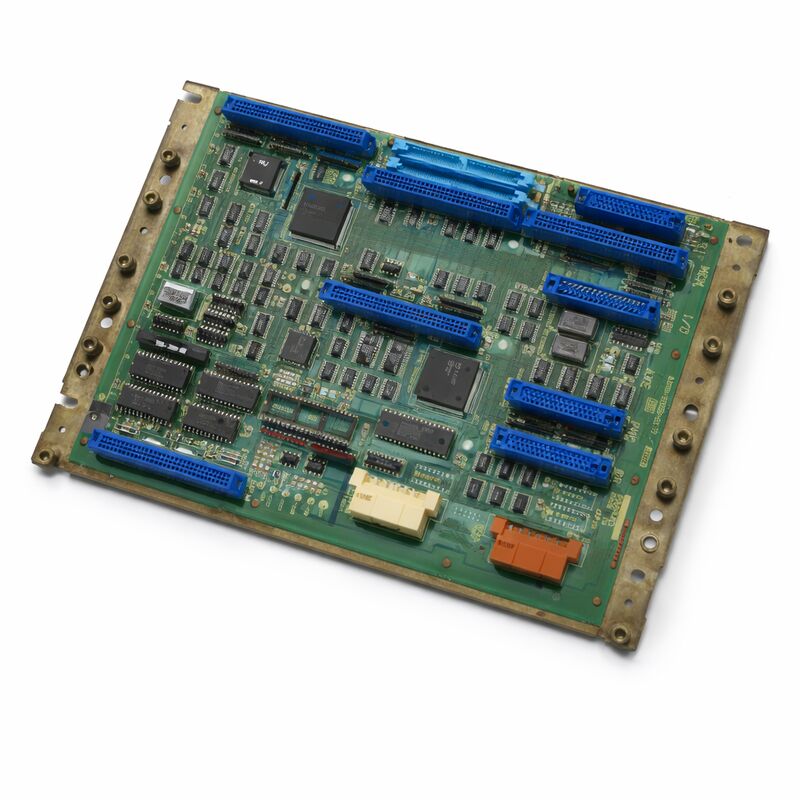

A20B-2000-0170 হল FANUC Series Zero-C CNC কন্ট্রোলারের মাস্টার কন্ট্রোল পিসিবি — মাদারবোর্ড। এটি কেন্দ্রীয় বোর্ড যার উপর পুরো Zero-C কন্ট্রোলার তৈরি করা হয়েছে। FANUC-এর নিজস্ব পরিভাষায়, এটি প্রধান ৩২-বিট পিসিবি যা Zero-C প্ল্যাটফর্মের প্রজন্ম এবং ক্ষমতা নির্ধারণ করে।

জিরো-সি FANUC-এর সবচেয়ে সফল এবং ব্যাপকভাবে ব্যবহৃত CNC কন্ট্রোলার প্রজন্মের মধ্যে একটি ছিল।

এটি টার্নিং সেন্টার (0TC, 0TD), মেশিনিং সেন্টার (0MC, 0MD), এবং বিশ্বব্যাপী মেশিন টুল শিল্পের বিভিন্ন ধরণের মেশিনে এর উৎপাদন যুগে স্থান করে নিয়েছিল।

এর ফলে জিরো-সি মেশিনের একটি বিশাল ইনস্টলড বেস রয়েছে যা বিশ্বজুড়ে উৎপাদন সুবিধাগুলিতে কাজ করে চলেছে। যখন এই কন্ট্রোলারগুলির একটির মাস্টার বোর্ড ব্যর্থ হয়, তখন A20B-2000-0170 হল প্রতিস্থাপন যা এটিকে পুনরুদ্ধার করে।

বোর্ডটি হাফ-সাইজ — পূর্ববর্তী 0-B প্রজন্মের প্রধান বোর্ডগুলির চেয়ে ছোট।

এটি Zero-C-এর প্লাগ-ইন পেরিফেরাল কার্ডগুলির জন্য একটি ব্যাকপ্লেন হিসাবে কাজ করে। ন্যূনতম কনফিগারেশনের জন্য তিনটি পেরিফেরাল বোর্ডের প্রয়োজন: একটি মেমরি কার্ড, একটি অ্যাক্সিস কার্ড এবং একটি I/O কার্ড। বৃহত্তর কনফিগারেশনগুলিতে একটি গ্রাফিক্স প্রসেসর, একটি PMC-M কার্ড, ৫ম এবং ৬ষ্ঠ অ্যাক্সিসের জন্য অতিরিক্ত অ্যাক্সিস বোর্ড এবং DNC যোগাযোগের জন্য একটি পিসি ক্যাসেট যুক্ত করা হয়।

এই এক্সটেনসিবিলিটি — একই মাস্টার বোর্ডকে বিভিন্ন মেশিন কনফিগারেশনে ফিট করা — Zero-C কে মেশিন নির্মাতাদের জন্য অত্যন্ত কনফিগারযোগ্য প্ল্যাটফর্ম করে তুলেছে।

এই বোর্ডটি FANUC দ্বারা বন্ধ করে দেওয়া হয়েছে। উত্তরসূরি হল A20B-2000-0175।

সোর্সিং করার সময়, অর্ডার করার আগে ইনস্টল করা পেরিফেরাল কার্ড এবং সিস্টেম সফ্টওয়্যারের সাথে সামঞ্জস্যতা নিশ্চিত করুন।

মূল স্পেসিফিকেশন

স্প্লিট আর্কিটেকচার — ডিস্ট্রিবিউটেড প্রসেসিং

A20B-2000-0170-এর সংজ্ঞায়িত ডিজাইন বৈশিষ্ট্য হল এর স্প্লিট আর্কিটেকচার। পূর্ববর্তী FANUC CNC প্রধান বোর্ডগুলির বিপরীতে যা একটি একক বড় বোর্ডে বেশিরভাগ প্রসেসিং কেন্দ্রীভূত করত, Zero-C মাস্টার বোর্ড একটি শেয়ার্ড ব্যাকপ্লেনের মাধ্যমে এর পেরিফেরাল বোর্ডগুলিতে প্রসেসিং বিতরণ করে।

মাস্টার বোর্ড মূল CNC ফাংশনগুলি পরিচালনা করে — NC প্রোগ্রাম ইন্টারপ্রেটার, ইন্টারপোলেশন ক্যালকুলেশন এবং কোঅর্ডিনেট ম্যানেজমেন্ট। অ্যাক্সিস বোর্ড তার নির্ধারিত অ্যাক্সিসগুলির জন্য সার্ভো কমান্ড জেনারেশন এবং ফিডব্যাক প্রসেসিং পরিচালনা করে।

মেমরি বোর্ড প্রোগ্রাম স্টোরেজ এবং পুনরুদ্ধার পরিচালনা করে। PMC-M কার্ড (যখন লাগানো থাকে) মেশিন ল্যাডার লজিক স্বাধীনভাবে পরিচালনা করে।

প্রসেসিংয়ের এই বিতরণ বেশ কয়েকটি ব্যবহারিক সুবিধা তৈরি করেছে। প্রতিটি বোর্ড তার নির্দিষ্ট ফাংশনের জন্য অপ্টিমাইজ করা যেতে পারে।

একটি ব্যর্থ অ্যাক্সিস বোর্ড সম্পূর্ণ NC ফাংশন বন্ধ করে দিত না। এবং মডুলার আর্কিটেকচার একই মাস্টার বোর্ডকে সাধারণ ২-অ্যাক্সিস টার্নিং থেকে জটিল ৫-অ্যাক্সিস মেশিনিং পর্যন্ত কনফিগারেশন পরিবেশন করার অনুমতি দিয়েছে — কেবল পেরিফেরাল বোর্ডগুলির মিশ্রণ পরিবর্তন করে যা ব্যাকপ্লেনে প্লাগ করা হয়।

জিরো-সি — FANUC কন্ট্রোলসের সুইস আর্মি নাইফ

জিরো-সি-এর কনফিগারযোগ্যতা তার যুগের জন্য উল্লেখযোগ্য ছিল। একই A20B-2000-0170 মাস্টার বোর্ড একটি সাধারণ গ্যাং টুল লেথকে ২ অ্যাক্সিস এবং একটি সিরিয়াল স্পিন্ডেল সহ, অথবা একটি জটিল টার্ন-মিল সেন্টারকে ৫ অ্যাক্সিস, একটি সি-অ্যাক্সিস, লাইভ টুলিং এবং টেলস্টক কন্ট্রোল সহ পরিবেশন করতে পারত।

পেরিফেরাল বোর্ড নির্বাচন, প্যারামিটার কনফিগারেশন এবং সিস্টেম সফ্টওয়্যার সংস্করণ যেকোনো নির্দিষ্ট ইনস্টলেশনের ক্ষমতা নির্ধারণ করত।

এই কনফিগারযোগ্যতার অর্থ হল জিরো-সি প্রতিটি মেশিনিং ডিসিপ্লিনের শত শত বিভিন্ন মেশিন নির্মাতাদের মেশিনগুলিতে উপস্থিত হয়েছিল।

0-T কনফিগারেশন লেথ পরিবেশন করত। 0-M কনফিগারেশন মেশিনিং সেন্টার পরিবেশন করত।

0-W কনফিগারেশন ওয়্যার EDM মেশিন পরিবেশন করত। 0-P কনফিগারেশন পাঞ্চ প্রেস পরিবেশন করত। 0-G কনফিগারেশন গ্রাইন্ডিং মেশিন পরিবেশন করত।

সবই একই মাস্টার বোর্ড প্ল্যাটফর্ম থেকে চলত।

রক্ষণাবেক্ষণের জন্য ব্যবহারিক পরিণতি হল যে প্রতিস্থাপন A20B-2000-0170 বোর্ডগুলি একই কন্ট্রোল প্রজন্মের মেশিনগুলির মধ্যে স্থানান্তরযোগ্য, যদি পেরিফেরাল বোর্ড এবং সিস্টেম সফ্টওয়্যার সঠিকভাবে মেলে।

একটি ডিকমিশনড 0MC থেকে একটি বোর্ড একটি চলমান 0TC-তে বৈধ প্রতিস্থাপন হতে পারে যদি হার্ডওয়্যার এবং সফ্টওয়্যার সামঞ্জস্যতা নিশ্চিত করা হয়।

মাস্টার বোর্ড প্রতিস্থাপন — কী আশা করা যায়

মাস্টার বোর্ডে নিজে থেকে কোনও মেশিন-নির্দিষ্ট ডেটা থাকে না — এটি একটি প্রসেসর বোর্ড। মেশিন-নির্দিষ্ট ডেটা (প্যারামিটার, প্রোগ্রাম, পিএমসি ল্যাডার, টুল অফসেট) মেমরি বোর্ডের SRAM এবং FROM-এ সংরক্ষিত থাকে।

A20B-2000-0170 প্রতিস্থাপন করার সময়, এই ডেটা মেমরি বোর্ডে সংরক্ষিত থাকে, যা সাধারণত ইনস্টল করা থাকে।

তবে, মেমরি কার্ড বা বাহ্যিক ডিভাইসে একটি সম্পূর্ণ প্রি-মেইনটেনেন্স ডেটা ব্যাকআপ সর্বদা সঠিক অনুশীলন।

যদি SRAM ব্যাটারি প্রান্তিক হয় এবং বোর্ড সোয়াপের সময় ডিসচার্জ হয়, তবে মেমরি বোর্ড ইনস্টল করা থাকলেও SRAM বিষয়বস্তু হারিয়ে যেতে পারে।

একটি পরিচিত-ভাল ব্যাকআপ সেই ক্ষতিকে একটি সংকট না হয়ে একটি পুনরুদ্ধারযোগ্য ঘটনা করে তোলে।

প্রতিস্থাপনের পরে, কন্ট্রোলারটি তার স্বাভাবিক স্টার্টআপ সিকোয়েন্স সম্পন্ন করবে এবং মেমরি বোর্ড থেকে পূর্বে সংরক্ষিত প্রোগ্রাম এবং প্যারামিটারগুলি কোনও সমস্যা ছাড়াই লোড করবে — যদি প্রতিস্থাপন বোর্ড ইনস্টল করা পেরিফেরাল বোর্ড এবং সিস্টেম সফ্টওয়্যার সংস্করণের সাথে সামঞ্জস্যপূর্ণ হয়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: জিরো-সি কন্ট্রোলার স্টার্টআপে একটি RAM প্যারিটি অ্যালার্ম দেখাচ্ছে। অন্যান্য বোর্ডগুলি স্বাভাবিক দেখাচ্ছে। মাস্টার বোর্ড কি ত্রুটিপূর্ণ?

জিরো-সি সিস্টেমে RAM প্যারিটি অ্যালার্মগুলি মেমরির ত্রুটির দিকে নির্দেশ করে, তবে মেমরি মাস্টার বোর্ডে না হয়ে মেমরি বোর্ডে থাকতে পারে।

অ্যালার্ম কোন মেমরি অ্যাড্রেস উল্লেখ করছে তা পরীক্ষা করুন — কন্ট্রোলারের ডায়াগনস্টিক আউটপুট নির্দেশ করবে যে ত্রুটিটি সাধারণ RAM, NC RAM, বা PMC RAM-এ আছে কিনা।

যদি ত্রুটি মাস্টার বোর্ডের নিজস্ব RAM উল্লেখ করে, তবে মাস্টার বোর্ড সন্দেহজনক।

যদি এটি মেমরি বোর্ডের RAM উল্লেখ করে, তবে প্রথমে মেমরি বোর্ডটি তদন্ত করা উচিত।

প্রশ্ন ২: মেশিনে একটি 0TC কনফিগারেশন আছে। 0MC মেশিন থেকে A20B-2000-0170 কি এটি প্রতিস্থাপন করতে পারে?

হ্যাঁ, মাস্টার বোর্ড হার্ডওয়্যার 0TC এবং 0MC কনফিগারেশন জুড়ে সাধারণ।

টার্নিং এবং মেশিনিং সেন্টার কনফিগারেশনের মধ্যে পার্থক্যগুলি অ্যাক্সিস বোর্ড, সিস্টেম সফ্টওয়্যার এবং প্যারামিটার দ্বারা নির্ধারিত হয় — মাস্টার বোর্ড নিজে নয়।

একটি 0MC থেকে একটি মাস্টার বোর্ড একটি 0TC ইনস্টলেশনে পরিবেশন করতে পারে, যদি পেরিফেরাল বোর্ডগুলি সামঞ্জস্যপূর্ণ বলে নিশ্চিত করা হয় এবং সিস্টেম সফ্টওয়্যার সঠিকভাবে লোড করা হয়।

সোয়াপ করার চেষ্টা করার আগে সর্বদা ইনস্টল করা সিস্টেমের ব্যাকআপ নিন।

প্রশ্ন ৩: A20B-2000-0170 চালু আছে কিন্তু ডিসপ্লেতে একটি সাদা স্ক্রিন দেখাচ্ছে যেখানে কোনও কন্ট্রোলার স্টার্টআপ টেক্সট নেই। কী হচ্ছে?

স্টার্টআপে একটি সাদা স্ক্রিন সাধারণত নির্দেশ করে যে গ্রাফিক্স সাবসিস্টেম একটি সংকেত পেয়েছে কিন্তু NC প্রসেসর এখনও শুরু হয়নি বা বুট সিকোয়েন্সের শুরুতে বন্ধ হয়ে গেছে। মাস্টার বোর্ডে কোনও দৃশ্যমান LED অ্যালার্ম প্যাটার্ন আছে কিনা তা পরীক্ষা করুন — এগুলি প্রাথমিক ডায়াগনস্টিক তথ্য সরবরাহ করে।

সাধারণ কারণগুলির মধ্যে রয়েছে ব্যর্থ মেমরি বোর্ড, দূষিত FROM বিষয়বস্তু, বা মাস্টার বোর্ডের নিজস্ব প্রসেসর সার্কিট্রিতে ত্রুটি।

পেরিফেরাল বোর্ড সংযোগগুলি পরিদর্শন করুন এবং নিশ্চিত করুন যে মেমরি বোর্ডটি সঠিকভাবে বসেছে।

প্রশ্ন ৪: উত্তরসূরি বোর্ড A20B-2000-0175 কি সরাসরি A20B-2000-0170 প্রতিস্থাপন করতে পারে?

-0175 হল -0170-এর মনোনীত উত্তরসূরি, তবে নির্দিষ্ট ইনস্টলেশনের জন্য সরাসরি ইন্টারচেঞ্জেবিলিটি নিশ্চিত করা উচিত।

FANUC-এর Zero-C সিরিজের উত্তরসূরি বোর্ডগুলি সাধারণত হার্ডওয়্যার রিভিশনগুলি সমাধান করে কার্যকারিতা সামঞ্জস্যতা বজায় রেখে, তবে ইনস্টলেশনের আগে সিস্টেম সফ্টওয়্যার সংস্করণ এবং পেরিফেরাল বোর্ড কনফিগারেশন -0175-এর সামঞ্জস্যতা পরিসরের বিরুদ্ধে যাচাই করা উচিত।

আপনার কনফিগারেশনের জন্য নির্দিষ্ট নিশ্চিতকরণের জন্য মেশিন টুল নির্মাতা বা একজন যোগ্য FANUC পরিষেবা সংস্থার সাথে যোগাযোগ করুন।

প্রশ্ন ৫: মাস্টার বোর্ড একটি পরীক্ষিত স্পেয়ার দিয়ে প্রতিস্থাপন করার পরে জিরো-সি মেশিন একটি সার্ভো অ্যালার্ম দেখাচ্ছে। অ্যাক্সিস বোর্ডগুলি পরিবর্তন করা হয়নি। কী কারণে এটি হতে পারে?

মাস্টার বোর্ড প্রতিস্থাপনের পরেই একটি সার্ভো অ্যালার্ম দেখা দেওয়া নতুন মাস্টার বোর্ড এবং বিদ্যমান অ্যাক্সিস বোর্ডগুলির মধ্যে একটি যোগাযোগ সমস্যা নির্দেশ করে।

মাস্টার বোর্ডটি ব্যাকপ্লেনে সম্পূর্ণরূপে বসেছে কিনা এবং সমস্ত ইন্টার-বোর্ড সংযোগকারীগুলি নিযুক্ত আছে কিনা তা পরীক্ষা করুন।

এছাড়াও যাচাই করুন যে সিস্টেম প্যারামিটারগুলি — বিশেষ করে সার্ভো ইন্টারফেস প্যারামিটারগুলি — মেমরি বোর্ডে অক্ষত আছে।

যদি সোয়াপের সময় প্যারামিটারগুলি হারিয়ে যায়, তবে ব্যাকআপ থেকে পুনরুদ্ধার এবং সার্ভো প্যারামিটারগুলি পুনরায় প্রবেশ করা অ্যালার্মটি সমাধান করা উচিত।
