| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-1008-0230 |

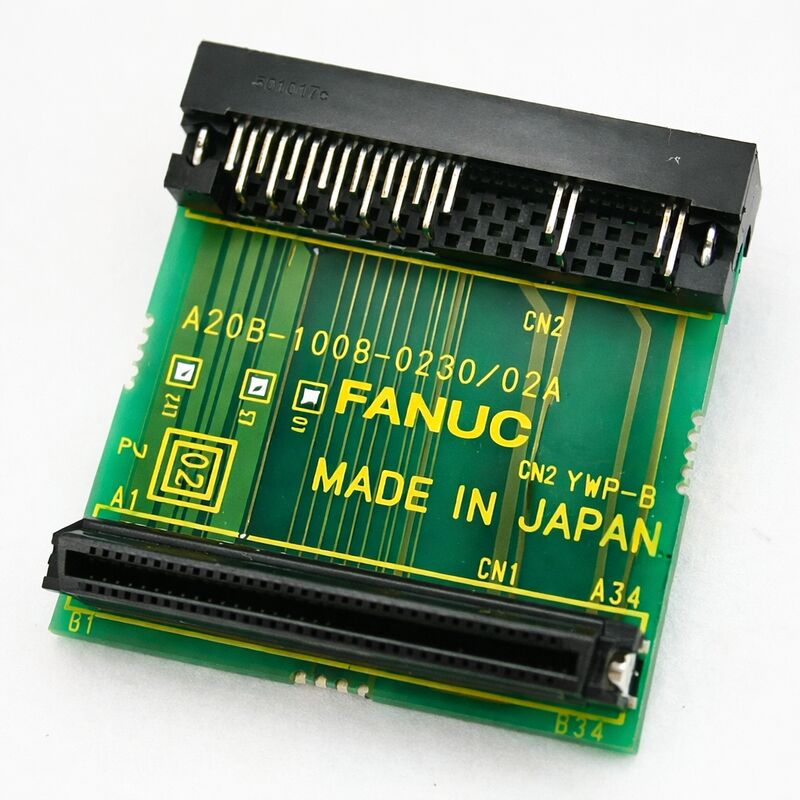

পার্ট নম্বরঃA20B-1008-0230
নির্মাতাঃFANUC কর্পোরেশন (জাপান)
পণ্যের ধরনঃসংযোগকারী PCB (ইন্টারফেস / ওয়্যারিং বোর্ড)
বোর্ড সিরিজঃA20B-1008
প্রয়োগঃFANUC Beta i (βi) সিরিজের সার্ভো এম্প্লিফায়ার ড্রাইভ
The A20B-1008-0230 is a connector printed circuit board from FANUC's A20B-1008 series — a family of interface and connector boards designed to provide the physical wiring and connector interface layer for FANUC drive products.
বিটা আই (βi) সিরিজের সার্ভো ড্রাইভের প্রেক্ষাপটে, সংযোগকারী বোর্ড হ'ল উপাদান যা ড্রাইভের বাহ্যিক সংযোগগুলি একত্রিত করেঃ সিএনসি থেকে এফএসএসবি অপটিক্যাল ফাইবার ইন্টারফেস,সার্ভো মোটর পাওয়ার আউটপুট টার্মিনাল, এনকোডার ফিডব্যাক সংযোগকারী, নিখুঁত অবস্থান ধরে রাখার জন্য ব্যাটারি সংযোগ এবং ব্রেক আউটপুট এবং ড্রাইভের অবস্থা জন্য সহায়ক সংকেত সংযোগ।
The βi series represents FANUC's accessible-cost servo drive platform — designed for machine tools and automation applications where the full power density and peak performance of the Alpha series would be more than required.
একটি কমপ্যাক্ট 50 মিমি প্রশস্ত এক-অক্ষের মডিউল, βi সার্ভো তার নিজস্ব পাওয়ার সাপ্লাইকে সংহত করে, ছোট এক-অক্ষ বা দ্বৈত-অক্ষের কনফিগারেশনে পৃথক পিএসএমের প্রয়োজনীয়তা দূর করে। The drive communicates with the CNC via FSSB optical fiber — the same high-speed digital servo bus used across FANUC's i-series drive range — giving it the same precision closed-loop servo performance as its larger counterparts.
একটি βi ড্রাইভের সংযোগকারী বোর্ড একটি নির্দিষ্ট এবং গুরুত্বপূর্ণ ফাংশন সম্পাদন করেঃ এটি ড্রাইভ মডিউলের শারীরিক সামনের প্যানেল।
ড্রাইভকে মেশিনের তারের সাথে সংযুক্ত করে এমন সমস্ত তারের ∙ CNC থেকে অপটিকাল ফাইবার, মোটর পাওয়ার ক্যাবল, এনকোডার ক্যাবল ∙ এই বোর্ডে শেষ হয়।
বোর্ডটি এই সংকেতগুলিকে ড্রাইভের অভ্যন্তরীণ সার্কিট বোর্ডগুলিতে রুট করে এবং ড্রাইভের সামনের দিকে বসানো এলইডি স্থিতি প্রদর্শন এবং ব্যাটারি ধারক সরবরাহ করে।
যখন একটি সংযোগকারী বোর্ড ব্যর্থ হয়, এটি প্রায়শই এমনভাবে ব্যর্থ হয় যা এক বা একাধিক নির্দিষ্ট সংকেত পথকে প্রভাবিত করেএকটি ব্যাটারি সংযোগ যা অন্তর্বর্তীকালীন পরম অবস্থান এলার্ম সৃষ্টি করে, অথবা একটি অপটিক্যাল ফাইবার ইন্টারফেস যা FSSB যোগাযোগ এলার্ম উৎপন্ন করে।
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A20B-1008-0230 |
| নির্মাতা | FANUC কর্পোরেশন |
| পণ্যের ধরন | সংযোগকারী PCB (ইন্টারফেস বোর্ড) |
| বোর্ড সিরিজ | A20B-1008 |
| প্রয়োগ | FANUC Beta i (βi) সিরিজের সার্ভো ড্রাইভ |
| ফাংশন | ক্যাবল সমাপ্তি, সংকেত রুটিং, সামনের প্যানেল ইন্টারফেস |
| সার্ভো ইন্টারফেস | FSSB (ফাইবার অপটিক সার্ভো সিরিয়াল বাস) |
| এনকোডার ইন্টারফেস | সিরিয়াল পলস কোডার ফিডব্যাক সংযোগ |
| সিগন্যাল ভোল্টেজ | 24V DC (সহায়ক / ব্রেক সার্কিট) |
| উৎপত্তি | জাপান |
| অপারেটিং তাপমাত্রা | ০ ০ ৫৫°সি |
| অবস্থা | উপলব্ধ (বর্তমান স্টক চেক করুন) |
βi সার্ভো এম্প্লিফায়ার একটি কম্প্যাক্ট ইন্টিগ্রেটেড ড্রাইভ। আলফা সিরিজ SVM মডিউলগুলির বিপরীতে যা একটি সাধারণ DC বাস ভাগ করে নেওয়া পৃথক বোর্ডগুলিতে নিয়ন্ত্রণ এবং শক্তি পৃথক করে,βi ইউনিট একটি স্বতন্ত্র মডিউল যার নিজস্ব অভ্যন্তরীণ শক্তি রূপান্তর রয়েছে.
অভ্যন্তরীণভাবে, βi ড্রাইভ সাধারণত একটি প্রধান নিয়ন্ত্রণ PCB এবং সংযোগকারী বোর্ড ধারণ করে।
কন্ট্রোল পিসিবি সার্ভো কন্ট্রোল লজিক, আইজিবিটি গেট ড্রাইভ সার্কিট এবং বর্তমান সেন্সিং বহন করে।
মডিউলের সামনের অংশের সংযোগ বোর্ডটি সমস্ত বাহ্যিক সংযোগ বহন করে এবং ড্রাইভের তারের বা পরিষেবা প্রদানকারী প্রযুক্তিবিদকে তাদের উপস্থাপন করে।
এই আর্কিটেকচারের অর্থ হল যে সংযোগকারী বোর্ড প্রতিস্থাপন কখনও কখনও βi ড্রাইভ ত্রুটির জন্য নির্দিষ্ট সমাধান।
যদি সার্ভো এম্প্লিফায়ারটি নির্দিষ্ট সংযোগকারীগুলির সাথে সম্পর্কিত অ্যালার্মগুলি তৈরি করে তবে এনকোডার ক্যাবলটি ভাল হিসাবে পরিচিত হলে এনকোডার সংযোগ বিচ্ছিন্নতার অ্যালার্মগুলিFSSB এলার্ম যখন অপটিক্যাল ক্যাবল ক্ষতিগ্রস্ত হয় না ∙ ত্রুটিটি প্রধান নিয়ন্ত্রণ সার্কিট্রিতে নয় বরং সংযোগকারী বোর্ডের সকেট বা সিগন্যাল পথ হতে পারে.
সংযোগকারী স্তরের ব্যর্থতা একটি পরিচিত বয়স্ক মোডঃ সোল্ডার জয়েন্ট ক্লান্তি, ক্যাবল পুনরাবৃত্তি সন্নিবেশ থেকে সংযোগকারী সকেট পরিধান,এবং শিল্প পরিবেশে পিন অক্সিডেশন সব intermittent বা স্থায়ী সংযোগকারী ত্রুটি হিসাবে প্রকাশ.
সিএনসির সাথে এফএসএসবি অপটিক্যাল ফাইবার সংযোগ হল βi ড্রাইভের জন্য প্রাথমিক নিয়ন্ত্রণ সংকেত পথ।
সিএনসির সার্ভো কন্ট্রোল সফটওয়্যার এই লিঙ্কের মাধ্যমে ড্রাইভে অক্ষের অবস্থান কমান্ড পাঠায়, এবং ড্রাইভ একই ফাইবারের মাধ্যমে এনকোডার অবস্থান এবং অবস্থা রিপোর্ট করে।
A20B-1008-0230 এই লিঙ্কের জন্য অপটিক্যাল ট্রান্সমিটার এবং রিসিভার রয়েছে।
ফাইবার দূষণ, অপটিক্যাল সারিবদ্ধতা স্থানান্তর, বা উপাদান ব্যর্থতা থেকে এই অপটিক্যাল উপাদানগুলির একটি ত্রুটি FSSB যোগাযোগ বিপদাশঙ্কা সৃষ্টি করে যা অক্ষ অপারেশন প্রতিরোধ করে।
একই বোর্ডে এনকোডার ফিডব্যাক সংযোগকারী সার্ভো মোটর থেকে সিরিয়াল ইমপ্লাস কোডার সিগন্যাল ক্যাবল গ্রহণ করে।
এই সংকেতটি মোটরের অবস্থান, গতি এবং পরম অবস্থানের তথ্য ড্রাইভের নিয়ন্ত্রণ সার্কিটে ফিরিয়ে দেয়।
এই সময়ে একটি খারাপ সংযোগ অবস্থান ত্রুটি, এনকোডার সংযোগ বিচ্ছিন্নতা অ্যালার্ম বা, পরম এনকোডার ক্ষেত্রে, একটি শক্তি চক্র পরে রেফারেন্স অবস্থান হারান।
নিখুঁত অবস্থান এনকোডার ডেটা সংরক্ষণের জন্য ব্যাটারি শারীরিকভাবে সংযোগ বোর্ডের মাধ্যমে সংযুক্ত করা হয়।ব্যাটারি ∙ সাধারণত একটি ৩ ভোল্ট লিথিয়াম সেল ∙ মেশিনের পাওয়ার অফের সময়কালে এনকোডারটিতে পরম অবস্থান কাউন্টার বজায় রাখে.
এ২০বি-১০০৮-০২৩০ এর ব্যাটারি সংযোগটি এই ৩ ভোল্ট সরবরাহকে এনকোডার ফিডব্যাক ক্যাবলের মাধ্যমে এনকোডারকে সরবরাহ করে।
যখন ব্যাটারি শেষ হয়ে যায়, এনকোডার তার পরম অবস্থান হারায় এবং মেশিনটি প্রতি পাওয়ার চক্রের পরে পুনরায় রেফারেন্সিং প্রয়োজন।
ব্যাটারি পরিবর্তন করার সময় অবস্থান তথ্য হারাতে এড়াতে, βi ড্রাইভের ব্যাটারি প্রতিস্থাপন করা উচিত যখন ড্রাইভের নিয়ন্ত্রণ শক্তি চালু থাকে।
A20B-1008-0230 এই ফাংশনের জন্য শারীরিক ব্যাটারি ধারক এবং সংযোগ সার্কিট সরবরাহ করে।
প্রশ্ন 1: βi সার্ভো ড্রাইভ এফএসএসবি এলার্ম তৈরি করছে কিন্তু অপটিক্যাল ফাইবার ক্যাবলটি ক্ষতিগ্রস্ত নয় বলে মনে হচ্ছে। A20B-1008-0230 এর দোষ হতে পারে?
হ্যাঁ, একটি অক্ষত ক্যাবল দিয়ে FSSB এলার্ম ড্রাইভের সংযোগ বোর্ডের অপটিক্যাল ট্রান্সমিটার / রিসিভার বা দূষিত ফাইবার শেষের দিকে নির্দেশ করে।
প্রথমে অপটিক্যাল ফাইবারের শেষগুলি পরিষ্কার করুন ∙ ফাইবারের পৃষ্ঠের এমনকি সামান্য দূষণও সংকেত হ্রাসের কারণ হয়।
অপটিক্যাল গ্রেডের পরিষ্কারের সরঞ্জাম ব্যবহার করুন। যদি পরিষ্কারের পরও এলার্ম অব্যাহত থাকে, তাহলে একটি রিজার্ভ ফাইবার ক্যাবল ব্যবহার করে দেখুন যা ভাল বলে জানা যায়।
যদি এলার্মটি এখনও অব্যাহত থাকে, তাহলে A20B-1008-0230 এর অপটিক্যাল উপাদানগুলি সম্ভবত ত্রুটিযুক্ত।
প্রশ্ন 2: এনকোডার সংযোগ বিচ্ছিন্নতা অ্যালার্ম শুধুমাত্র মাঝে মাঝে প্রদর্শিত হয়। এনকোডার তারের এবং এনকোডার ভাল নিশ্চিত করা হয়েছে। এটি সংযোগকারী বোর্ড ত্রুটি?
A20B-1008-0230 এ সংযোগকারী সকেট ত্রুটির সাথে নিশ্চিত ভাল ক্যাবল এবং এনকোডার সহ বিরতিযুক্ত এনকোডার এলার্মগুলি সামঞ্জস্যপূর্ণ।এনকোডার সংযোগকারী সকেট একটি পিন কম যোগাযোগ শক্তি বা একটি ফাটল solder জয়েন্ট যে তাপীয় সম্প্রসারণ অধীনে খোলা থাকতে পারে.
এনকোডার সংযোজক পুনরায় সেট করার চেষ্টা করুন ️ সংযোজকের পরিচিতিগুলি পরিষ্কার করুন এবং দৃ firm়ভাবে পুনরায় সেট করুন।
যদি পুনরায় সেট করার পরে অ্যালার্মটি ফিরে আসে, সংযোগকারী বোর্ডের সকেটটি প্রতিস্থাপনের প্রয়োজন হয় বা বোর্ডটি প্রতিস্থাপন করা উচিত।
প্রশ্ন 3: প্রতিটি পাওয়ার-অন এ একটি পরম অবস্থান অ্যালার্ম প্রদর্শিত হয়, যা মেশিনকে সমস্ত অক্ষ পুনরায় রেফারেন্স করতে বলে। ব্যাটারি প্রতিস্থাপিত হয়েছে। ত্রুটিটি কি এখন A20B-1008-0230 নির্দেশ করে?
যদি অ্যালার্মটি একটি নিশ্চিত ব্যাটারি প্রতিস্থাপনের পরেও অব্যাহত থাকে (ডেটা সংরক্ষণের জন্য নিয়ন্ত্রণ শক্তি চালু থাকলে সম্পন্ন হয়),ত্রুটি হয় A20B-1008-0230 বা এনকোডার নিজেই ব্যাটারি সংযোগ সার্কিট হয়.
ড্রাইভের ব্যাটারি সংযোজক এ ব্যাটারি ভোল্টেজ পরিমাপ করুন এটি ব্যাটারির নামমাত্র ভোল্টেজ (সাধারণত প্রায় 3V) পড়তে হবে।
যদি ব্যাটারিতে ভোল্টেজ সঠিক হয় কিন্তু এনকোডার এখনও অবস্থান হারায়, এনকোডারের অভ্যন্তরীণ ব্যাকআপ ব্যর্থ হয়েছে।
যদি ভোল্টেজটি সঠিক হয় কিন্তু এনকোডার সংযোগকারীতে শূন্যে নেমে যায়, A20B-1008-0230 এর মাধ্যমে সংযোগ পথটি বিচ্ছিন্ন হয়।
প্রশ্ন 4: βi ড্রাইভের ব্রেক আউটপুট মোটর ব্রেকটি সঠিকভাবে ছেড়ে দিচ্ছে না। ব্রেক তারের পরীক্ষা করা হয়েছে। সংযোগ বোর্ডটি কি সন্দেহজনক?
ব্রেক কন্ট্রোল সার্কিট যা মোটর চালিত অপারেশন চলাকালীন মটর এর হোল্ডিং ব্রেককে মুক্তি দেয়, সংযোগ বোর্ডের মধ্য দিয়ে যায়।A20B-1008-0230 এর ব্রেক আউটপুট সংযোগের একটি ত্রুটি ব্রেক মুক্তি সংকেত ব্রেক solenoid পৌঁছানোর থেকে বাধা দিতে পারে.
ড্রাইভের ব্রেক সংযোগকারী টার্মিনে ব্রেক আউটপুট ভোল্টেজ নিশ্চিত করুন।
যদি ড্রাইভ সফটওয়্যারটি ব্রেক রিলিজকে কমান্ড করে তবে টার্মিনালে সঠিক ভোল্টেজ অনুপস্থিত থাকে, সংযোগ বোর্ডের ব্রেক আউটপুট সার্কিটটি ত্রুটিযুক্ত।
প্রশ্ন 5: A20B-1008-0230 প্রতিস্থাপন করা হচ্ছে। এই বোর্ডে এমন কোন সেটিংস বা কনফিগারেশন আছে যা মূল থেকে স্থানান্তর করা প্রয়োজন?
A20B-1008-0230 সংযোগকারী বোর্ডে সাধারণত কোন কনফিগারেশন জাম্পার বা অক্ষের কনফিগারেশনের জন্য নির্দিষ্ট সুইচ থাকে না।প্রতিস্থাপনের আগে নির্দিষ্ট βi ড্রাইভ মডেলের ডকুমেন্টেশনের সাথে এটি নিশ্চিত করুন.
যদি মোটরটি একটি পরম এনকোডার ব্যবহার করে তবে ব্যাটারিটি মূল বোর্ড থেকে স্থানান্তরিত করা উচিত বা একটি নতুন ব্যাটারি ইনস্টল করা উচিত।
নিখুঁত অবস্থান তথ্য হারাতে নিয়ন্ত্রণ শক্তি চালু সঙ্গে ব্যাটারি স্থানান্তর।
