| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-1008-0210 |

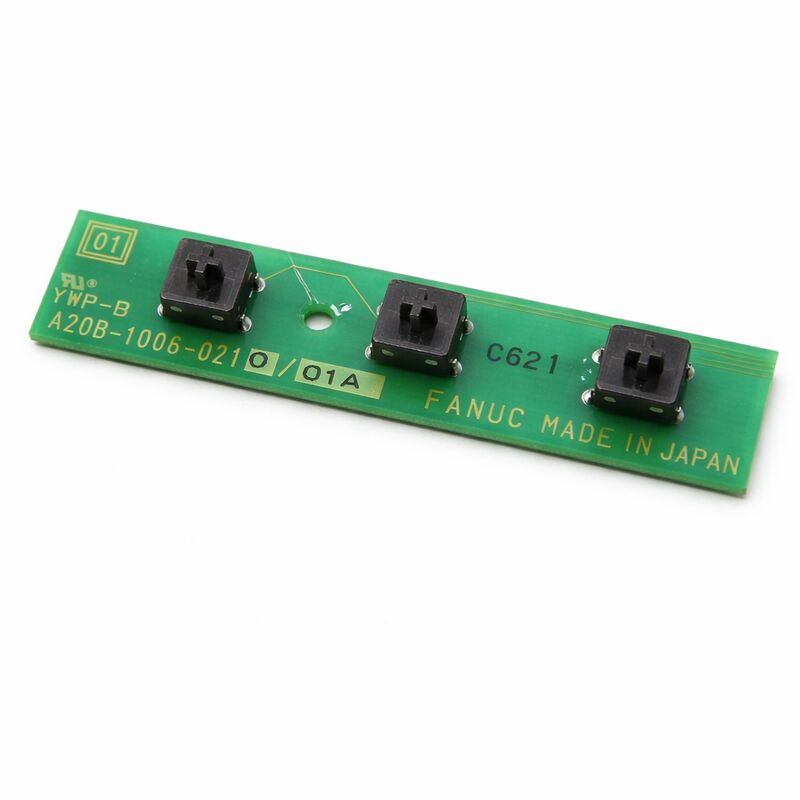

পার্ট নম্বরঃA20B-1008-0210
নির্মাতাঃFANUC কর্পোরেশন (জাপান)
পণ্যের ধরনঃইন্টারফেস / কন্ট্রোল পিসিবি
বোর্ড সিরিজঃA20B-1008
প্রয়োগঃFANUC CNC এবং রোবট নিয়ামক ইন্টারফেস এবং নিরাপত্তা সার্কিট
A20B-1008-0210 হল FANUC এর A20B-1008 সিরিজের একটি প্রিন্টেড সার্কিট বোর্ড।A20B-1008 সিরিজটি সিএনসি এবং রোবট নিয়ামক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত FANUC PCBs এর একটি সংগ্রহ যা সুরক্ষা সার্কিট প্রক্রিয়াকরণকে কভার করে, জরুরী স্টপ ইনপুট ম্যানেজমেন্ট, এবং নিয়ামক ইন্টারফেস ফাংশন।
এই বোর্ডগুলি সিগন্যালগুলি পরিচালনা করে যা মেশিনের সুরক্ষা হার্ডওয়্যারকে সংযুক্ত করে - জরুরী স্টপ বোতাম, বেড়া ইন্টারলক, সুরক্ষা রিলে চেইন - সিএনসি বা রোবট নিয়ামকের সুরক্ষা যুক্তিতে।
FANUC সিস্টেমের নিরাপত্তা সার্কিট বোর্ডগুলি নিয়ামক স্থাপত্যে একটি অনন্য অবস্থান দখল করে।
এগুলি মোশন কন্ট্রোল বোর্ড বা মেমরি বোর্ড নয়, তাদের কাজ হ'ল সরঞ্জামের পথ গণনা বা প্রোগ্রাম সংরক্ষণ করা নয়।
তাদের কাজ হল মেশিনের নিরাপত্তা অবস্থাকে ক্রমাগত পর্যবেক্ষণ করা এবং যখন একটি নিরাপত্তা ঘটনা ঘটে তখন নিয়ন্ত্রণকারী সঠিকভাবে এবং অবিলম্বে প্রতিক্রিয়া জানায় তা নিশ্চিত করা।
সুরক্ষা সার্কিট বোর্ডের একটি ত্রুটি এমন একটি মেশিন তৈরি করে যা স্বয়ংক্রিয় মোডে প্রবেশ করতে পারে না, বা এমন একটি যা স্থায়ী সুরক্ষা বিপদাশঙ্কা তৈরি করে।
A20B-1008 সিরিজের PCBs FANUC এর CNC এবং শিল্প রোবট নিয়ামক প্ল্যাটফর্ম সমর্থন করে।
এই বোর্ডগুলি মেশিনের নিরাপত্তা সেন্সর এবং রিলে চেইন থেকে ডিজিটাল সংকেতগুলি প্রক্রিয়া করে, ইনপুট অবস্থা তথ্য সরবরাহ করে যা নিয়ামকের নিরাপত্তা যুক্তি পড়ে।
তারা নিরাপত্তা সম্পর্কিত আউটপুট ফাংশন ✓ অ্যাক্টিভ বা ড্রাইভ সিস্টেমের ক্ষমতা নিয়ন্ত্রণ নিরাপত্তা রিলে মুক্তি চালনা।
A20B-1008-0210 এই প্রতিষ্ঠিত সিরিজের মধ্যে এই ইন্টারফেস এবং নিরাপত্তা সার্কিট ফাংশন সম্পাদন করে।
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A20B-1008-0210 |
| নির্মাতা | FANUC কর্পোরেশন |
| পণ্যের ধরন | ইন্টারফেস / কন্ট্রোল পিসিবি |
| বোর্ড সিরিজ | A20B-1008 |
| প্রয়োগ | FANUC সিএনসি এবং রোবট নিয়ামক নিরাপত্তা এবং ইন্টারফেস |
| উৎপত্তি | জাপান |
| অপারেটিং তাপমাত্রা | ০ ০ ৫৫°সি |
| সংরক্ষণ তাপমাত্রা | -২০ ০৬০°সি |
| আর্দ্রতা | 75% RH সর্বোচ্চ (অ-কন্ডেনসিং) |
| উপলভ্য অবস্থা | নতুন (অতিরিক্ত) / পুনর্নির্মাণ / মেরামত |
FANUC CNC এবং রোবট নিয়ামক নির্দিষ্ট হার্ডওয়্যার সার্কিট মাধ্যমে নিরাপত্তা বাস্তবায়ন। জরুরী স্টপ চেইন একটি সিরিজ সার্কিটঃ প্রতিটি E-স্টপ বোতাম, প্রতিটি নিরাপত্তা দরজা interlock,প্রতিটি বাহ্যিক নিরাপত্তা ডিভাইস সিরিজ সংযোগ.
যদি চেইনের কোনো উপাদান খোলা হয় ∙ কোনো বোতাম চাপানো হয়, কোন দরজা খোলা হয়, কোন ডিভাইস ট্রিগার করা হয় ∙ চেইন ভেঙে যায় এবং জরুরি স্টপ অবস্থা নিয়ামককে সংকেত দেওয়া হয়।
নিরাপত্তা সার্কিট বোর্ড এই চেইন পর্যবেক্ষণ করে।
এটি রিয়েল টাইমে চেইনের অবস্থা সনাক্ত করে এবং কন্ট্রোলারের সুরক্ষা যুক্তিতে এটি রিপোর্ট করে। যখন চেইনটি ভেঙে যায়, বোর্ড জরুরী স্টপ শর্তের সংকেত দেয়।
কন্ট্রোলার সার্ভো রেডি সিগন্যাল ছেড়ে দিয়ে সাড়া দেয়, ড্রাইভ বন্ধ করে দেয়, এবং সমস্ত গতি বন্ধ করে দেয়।
এই ফাংশনটি অত্যন্ত গুরুত্বপূর্ণ।
একটি নিরাপত্তা ইভেন্টে বোর্ডের প্রতিক্রিয়া সময় একটি বিপদ বিকাশের আগে মেশিন বন্ধ করার জন্য যথেষ্ট দ্রুত হতে হবে।
FANUC নির্ধারক প্রতিক্রিয়া জন্য নিরাপত্তা সার্কিট হার্ডওয়্যার ডিজাইন করে √ ইনপুট সনাক্তকরণ থেকে সার্ভো বন্ধ পর্যন্ত সংকেত পথ নির্ধারিত এবং পরীক্ষা করা হয়, সফ্টওয়্যার সময়সূচী বিলম্ব সাপেক্ষে নয়।
যখন A20B-1008-0210 ব্যর্থ হয়, নিয়ামক স্থায়ীভাবে একটি জরুরী স্টপ অবস্থা রিপোর্ট করতে পারে কারণ এটি নিরাপত্তা চেইন অবস্থা দেখতে পারে না,অথবা এটি একটি বাস্তব জরুরী স্টপ ইভেন্ট সনাক্ত করতে ব্যর্থ হতে পারে কারণ ইনপুট সার্কিট ত্রুটিপূর্ণ.
উভয় ব্যর্থতা মোড অবিলম্বে বোর্ড প্রতিস্থাপন প্রয়োজন।
A20B-1008 সিরিজের নিরাপত্তা সার্কিট বোর্ডগুলি মেশিনের নিরাপত্তা হার্ডওয়্যার থেকে নিম্ন ভোল্টেজ ডিজিটাল ইনপুট সংকেত গ্রহণ করে।এই সংকেতগুলি সাধারণত 24V ডিসি ¢ মেশিন টুল এবং রোবট নিরাপত্তা সার্কিট জন্য মান ভোল্টেজ.
বোর্ডের ইনপুট সার্কিট এই সংকেতগুলিকে শর্ত দেয়।
তারা ক্ষণস্থায়ী গোলমাল ফিল্টার করে, ইনপুট স্যুইচগুলিকে ডিবাউন্স করে, যাতে যোগাযোগের রিবাউন্ড থেকে মিথ্যা ট্রিগারিং দূর হয়,এবং বাহ্যিক ক্ষেত্র তারের এবং নিয়ামক এর অভ্যন্তরীণ লজিক সার্কিট মধ্যে বিচ্ছিন্নতা প্রদান.
বিচ্ছিন্নতা গুরুত্বপূর্ণ √ মেশিনের ক্যাবিনেটে মোটর তারের এবং অন্যান্য শব্দ উত্সগুলির সাথে ক্ষেত্রের তারের চলছে।
বিচ্ছিন্নতা ছাড়া, পাওয়ার ওয়্যারিং থেকে সংযুক্ত শব্দটি মিথ্যা সুরক্ষা ট্রিগার তৈরি করতে পারে বা আরও খারাপ, প্রকৃত জরুরী স্টপ ইভেন্টগুলি সনাক্ত করা থেকে বিরত থাকতে পারে।
কন্ডিশনিংয়ের পর, প্রক্রিয়াজাত ইনপুট সিগন্যালগুলি নিয়ামকের সুরক্ষা লজিককে একটি পরিষ্কার, নির্ভরযোগ্য ডিজিটাল আকারে উপস্থাপন করা হয় যা লজিকটি আত্মবিশ্বাসের সাথে কাজ করতে পারে।
নিরাপত্তা সার্কিট বোর্ড প্রতিস্থাপন সংযুক্ত তারের যত্নশীল মনোযোগ প্রয়োজন।
নিরাপত্তা চেইন তারের নির্দিষ্ট ¢ প্রতিটি সংযোগ পয়েন্ট একটি সংজ্ঞায়িত ফাংশন আছে, এবং বোর্ড প্রতিস্থাপনের পরে ভুল পুনরায় সংযোগ একটি নিরাপত্তা সার্কিট পথ অসম্পূর্ণ বা ভুল রুট ছেড়ে দিতে পারেন।
বোর্ড সরানোর আগে, প্রতিটি সংযোগকারী এবং তার তারের নথিভুক্ত করুন।
যদি সম্ভব হয় তবে একাধিক কোণ থেকে বোর্ডের ছবি তুলুন। প্রতিটি সংযোগকারীকে ইচ্ছাকৃতভাবে সরান এবং পুনরায় সংযুক্ত করুন, প্রতিটি তারের নতুন বোর্ডে তার সঠিক অবস্থানে ফিরে এসেছে তা নিশ্চিত করুন।
ইনস্টলেশনের পরে, মেশিনটি আবার ব্যবহারের জন্য পরীক্ষা করার আগে সম্পূর্ণ নিরাপত্তা সার্কিট পরীক্ষা করুন। প্রতিটি জরুরী স্টপ বোতামটি মেশিনকে পৃথকভাবে বন্ধ করে দেয় কিনা তা নিশ্চিত করুন।
নিশ্চিত করুন যে প্রতিটি সুরক্ষা দরজার interlock পৃথকভাবে জরুরী স্টপ ট্রিগার।
নিশ্চিত করুন যে ই-স্টপটি ছেড়ে দেওয়া যেতে পারে এবং মেশিনটি তার স্বাভাবিক রিসেট ক্রমের মাধ্যমে স্বাভাবিক অপারেশনে ফিরে আসতে পারে।
প্রশ্ন 1: সমস্ত বোতাম মুক্ত এবং সমস্ত দরজা বন্ধ থাকা সত্ত্বেও মেশিনটি একটি স্থায়ী ই-স্টপ অ্যালার্ম প্রদর্শন করে। সুরক্ষা সার্কিট তারের পরীক্ষা অবিচ্ছিন্ন হিসাবে পরীক্ষা করে। A20B-1008-0210 ত্রুটি হতে পারে?
হ্যাঁ, একটি স্থায়ী ই-স্টপ অ্যালার্ম যা নিশ্চিত করে যে নিরাপত্তা চেইন ক্যাবলিং নিরাপত্তা সার্কিট বোর্ডে পৌঁছেছে।
বোর্ড সঠিকভাবে চেইন অবস্থা পড়া হয় না অথবা তার ইনপুট সার্কিট ব্যর্থ হয়েছে, বা বোর্ডের পাওয়ার সাপ্লাই সঠিক নয়। বোর্ডের ইনপুট শক্তি পরীক্ষা করুন প্রথম।
যদি পাওয়ার সঠিক হয় এবং অ্যালার্ম নিশ্চিত তারের সঙ্গে অব্যাহত থাকে, বোর্ড প্রতিস্থাপন প্রয়োজন।
প্রশ্ন ২ঃ মেশিনটি সঠিকভাবে স্বয়ংক্রিয় মোডে প্রবেশ করে কিন্তু ই-স্টপ বোতামটি কখনও কখনও মেশিনটিকে অবিলম্বে বন্ধ করতে ব্যর্থ হয়। এর কারণ কী হতে পারে?
ই-স্টপ রেসপন্স একটি নিরাপত্তা-সমালোচনামূলক ত্রুটি যা অবিলম্বে তদন্তের প্রয়োজন।
একটি বিরতিপূর্ণ প্রতিক্রিয়া বোর্ডের ইনপুট সার্কিট হ্রাস করছে বলে পরামর্শ দেয় ‡ বোর্ডের ইনপুট সংযোগকারী, একটি ব্যর্থ অপটোক্যাপলার, বা একটি উচ্চ-প্রতিরোধ লোডার জয়েন্টের যোগাযোগ প্রতিরোধ।
এই ত্রুটিটি সমাধান না হওয়া পর্যন্ত মেশিনটি ব্যবহার বন্ধ করা উচিত। উত্পাদনে ফিরে যাওয়ার আগে বোর্ডটি প্রতিস্থাপন করুন এবং ই-স্টপ ফাংশনটি সম্পূর্ণরূপে পরীক্ষা করুন।
প্রশ্ন ৩ঃ বিদ্যুৎ সরবরাহের পর, যন্ত্রটি এমন নিরাপত্তা এলার্ম দেখায় যা আগে ছিল না। A20B-1008-0210 সম্ভবত ক্ষতিগ্রস্ত হয়েছে?
পাওয়ার সার্জ সাধারণত বাহ্যিক তারের সাথে সংযুক্ত বোর্ডগুলিতে ইনপুট সুরক্ষা সার্কিটগুলিকে ক্ষতিগ্রস্থ করে, কারণ বাহ্যিক তারগুলি সার্জ শক্তির জন্য একটি অ্যান্টেনার কাজ করে।
সুরক্ষা সার্কিট বোর্ডগুলি সরাসরি ক্ষেত্রের তারের সাথে সংযুক্ত থাকে এবং এই ঝুঁকির সম্মুখীন হয়। দৃশ্যমান ক্ষতির জন্য বোর্ডটি পরীক্ষা করুন।
যদি বোর্ডের সুরক্ষা উপাদানগুলি ব্যর্থ হয় তবে বোর্ডটি অক্ষত বলে মনে হলেও ইনপুট সার্কিটগুলি ক্ষতিগ্রস্থ হতে পারে।
বোর্ড প্রতিস্থাপন করুন এবং সম্পূর্ণ নিরাপত্তা সার্কিট ফাংশন নিশ্চিত করুন।
প্রশ্ন 4: এই বোর্ডটি মেশিনে ইনস্টল না করে পরীক্ষা করা যেতে পারে?
একটি নিরাপত্তা সার্কিট বোর্ডের একটি অর্থপূর্ণ কার্যকরী পরীক্ষার জন্য বোর্ডকে কমপক্ষে একটি সিমুলেটেড নিরাপত্তা চেইনে পাওয়ার দেওয়া এবং সংযুক্ত করা প্রয়োজন।এবং ই-স্টপ ইভেন্ট সিমুলেট করে এমন ওপেন সার্কিট টেস্ট.
কেবলমাত্র বিদ্যুৎ প্রয়োগ এবং কোনও সংকেত সংযোগ ছাড়াই একটি বেঞ্চে পরীক্ষা বোর্ডের ইনপুট সার্কিট কার্যকারিতা নিশ্চিত করে না।
যদি পরীক্ষার ক্ষমতা সীমিত হয়, বোর্ডটি মেশিনে ইনস্টল করুন এবং সম্পূর্ণ সুরক্ষা সার্কিট তারের সাথে সংযোগের সাথে তার আচরণ পরীক্ষা করুন।
প্রশ্ন 5: নিরাপত্তা সার্কিট বোর্ডের প্রতিস্থাপনের ফলে সঠিক নিরাপত্তা অপারেশন ঘটেছে, কিন্তু কয়েক সপ্তাহ পরে অ্যালার্ম ফিরে এসেছে। বোর্ডটি ক্ষতিগ্রস্ত নয় বলে মনে হচ্ছে। একটি পুনরাবৃত্তিমূলক ত্রুটির কারণ কী হতে পারে?
বোর্ড প্রতিস্থাপনের পরে একটি পুনরাবৃত্ত নিরাপত্তা ত্রুটি বোর্ডকে ক্ষতিগ্রস্ত বা অবনতি করছে এমন পরিবেশগত অবস্থার দিকে ইঙ্গিত করে।
সর্বাধিক সাধারণ কারণগুলি হ'ল কম্পন-প্ররোচিত সংযোগকারী যোগাযোগের সমস্যা (কানেক্টরটি সময়ের সাথে সাথে আলগা হয়ে যায়), সংযোগকারী অঞ্চলে প্রবেশকারী শীতল তরল দূষণ,বা ব্রেকিং পাওয়ার সাপ্লাই সমস্যা বোর্ড প্রভাবিত- বোর্ডের সংযোগকারীগুলি পরীক্ষা করুন কোন লস বা দূষণের জন্য।
ভারী মেশিন লোডের অধীনে কোনও ক্ষণস্থায়ী ড্রপগুলির জন্য বোর্ডের সরবরাহ ভোল্টেজটি পরীক্ষা করুন।
