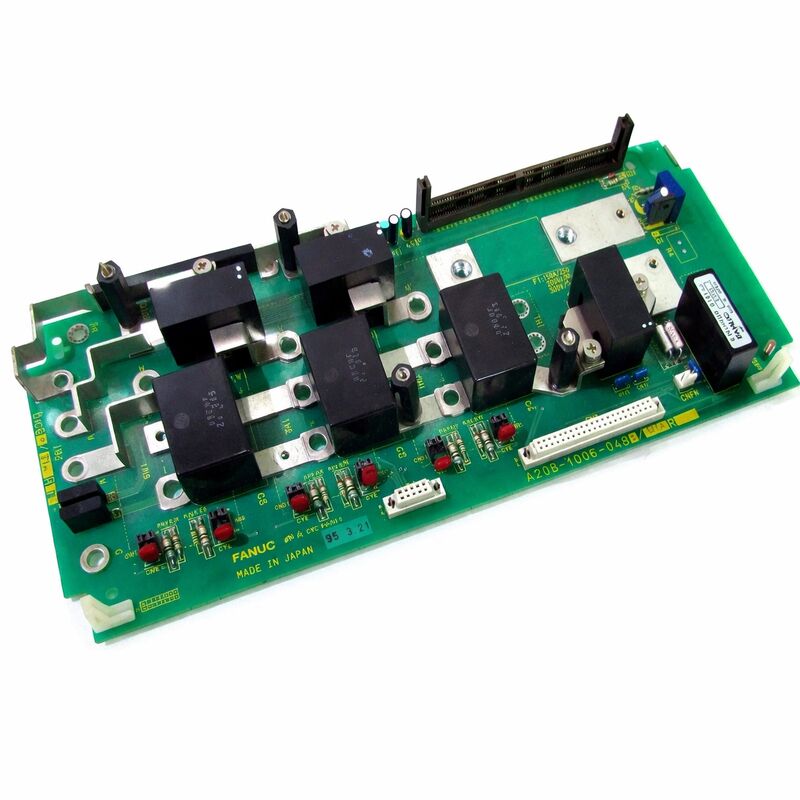

FANUC বোর্ড ইউনিট A20B10060487 A2OB-1OO6-O487 A20B-1006-0487

FANUC A20B-1006-0487 | আলফা স্পিন্ডল মডিউল ওয়্যারিং পিসিবি — SPM সিরিজ, জাপান অরিজিন

পার্ট নম্বর: A20B-1006-0487

প্রস্তুতকারক: FANUC Corporation (Japan)

পণ্যের প্রকার: স্পিন্ডল এমপ্লিফায়ার মডিউল ওয়্যারিং পিসিবি

বোর্ড সিরিজ: A20B-1006

অ্যাপ্লিকেশন: FANUC Alpha SPM (Spindle Amplifier Module) সিরিজ

ড্রাইভ ফ্যামিলি: FANUC Alpha সিরিজ ড্রাইভ

ওভারভিউ

A20B-1006-0487 হল FANUC-এর Alpha সিরিজের SPM — Spindle Amplifier Module-এর জন্য ওয়্যারিং পিসিবি। FANUC Alpha ড্রাইভ আর্কিটেকচারে, স্পিন্ডল এমপ্লিফায়ার মডিউল হল সেই ইউনিট যা CNC মেশিন টুলের স্পিন্ডল মোটরকে শক্তি সরবরাহ করে, PSM থেকে DC বাস ভোল্টেজকে পরিবর্তনশীল-ফ্রিকোয়েন্সি AC-তে রূপান্তর করে যা কমান্ডেড গতি এবং টর্কে স্পিন্ডল চালায়।

A20B-1006-0487 হল এই মডিউলের অভ্যন্তরীণ ওয়্যারিং বোর্ড: যে বোর্ডটি মডিউলের অন্যান্য অভ্যন্তরীণ উপাদানগুলির মধ্যে বিভিন্ন সংকেত এবং পাওয়ার পাথকে রুট করে, সংযোগ করে এবং ইন্টারফেস করে।

একটি ওয়্যারিং পিসিবি — যা ওয়্যারিং বোর্ড বা ইন্টারকানেক্ট বোর্ডও বলা হয় — ড্রাইভ ইউনিটের কন্ট্রোল পিসিবি এবং পাওয়ার পিসিবি উভয় থেকে আলাদা। কন্ট্রোল পিসিবিতে প্রসেসিং ইলেকট্রনিক্স এবং সার্ভো অ্যালগরিদম এক্সিকিউশন থাকে।

পাওয়ার পিসিবি সরাসরি আউটপুট ট্রানজিস্টরগুলির সাথে ইন্টারফেস করে। ওয়্যারিং পিসিবি ফিজিক্যাল রুটিং পরিকাঠামো সরবরাহ করে যা এই বোর্ডগুলিকে মডিউলের বাহ্যিক সংযোগকারী, অভ্যন্তরীণ সেন্সর, পাওয়ার বাস সংযোগ এবং সুরক্ষা ডিভাইসগুলির সাথে সংযুক্ত করে।

ওয়্যারিং বোর্ড ছাড়া, মডিউলের অভ্যন্তরীণ উপাদানগুলি একে অপরের সাথে বা বাহ্যিক ড্রাইভ সিস্টেমের সাথে যোগাযোগ করতে পারে না।

A20B-1006 সিরিজ বিভিন্ন কারেন্ট রেটিং এবং কনফিগারেশনের FANUC-এর Alpha ড্রাইভ মডিউলগুলির জন্য ওয়্যারিং পিসিবি কভার করে। -0487 ভ্যারিয়েন্টটি এই সিরিজের নির্দিষ্ট SPM মডেলগুলির সাথে মিলে যায়।

এটি জাপানে FANUC-এর উৎপাদন মান অনুযায়ী তৈরি করা হয়েছে এবং একটি অপারেটিং Alpha স্পিন্ডল ড্রাইভের ভিতরে থার্মাল এবং ইলেকট্রিক্যাল পরিবেশের জন্য ডিজাইন করা হয়েছে।

মূল স্পেসিফিকেশন

Alpha SPM — FANUC আর্কিটেকচারে স্পিন্ডল ড্রাইভ

FANUC Alpha SPM হল FANUC-এর শেয়ার্ড DC বাস ড্রাইভ সিস্টেমে স্পিন্ডল ড্রাইভ মডিউল। এটি একটি সাধারণ ক্যাবিনেটে PSM (Power Supply Module) এবং SVM (Servo Amplifier Modules) এর সাথে কাজ করে। PSM DC বাস সরবরাহ করে।

SVM ইউনিটগুলি সার্ভো অ্যাক্সিস মোটরগুলিকে শক্তি সরবরাহ করে। SPM স্পিন্ডল মোটরকে শক্তি সরবরাহ করে।

স্পিন্ডল মোটরের নিয়ন্ত্রণ প্রয়োজনীয়তাগুলি সার্ভো অ্যাক্সিস মোটরগুলির থেকে ভিন্ন।

একটি স্পিন্ডল মোটরকে প্রায় শূন্য থেকে মোটরের সর্বোচ্চ গতিতে কমান্ডেড গতিতে চলতে হবে, একটি বিস্তৃত গতি পরিসরে ধ্রুবক টর্ক বজায় রাখতে হবে, থ্রেডিং অপারেশনের জন্য টর্ক নিয়ন্ত্রণ সমর্থন করতে হবে এবং টুল পরিবর্তনের জন্য একটি সংজ্ঞায়িত কৌণিক অবস্থানে নির্ভুলভাবে ওরিয়েন্ট করতে হবে। SPM এই সমস্ত প্রয়োজনীয়তাগুলি পরিচালনা করে।

SPM-এর ভিতরে, বেশ কয়েকটি বোর্ড একসাথে কাজ করে: কন্ট্রোল পিসিবি গতি এবং টর্ক রেগুলেশন অ্যালগরিদম চালায়, আউটপুট সেকশন পাওয়ার ট্রানজিস্টরগুলি চালায় এবং ওয়্যারিং পিসিবি — A20B-1006-0487 — সমস্ত অভ্যন্তরীণ উপাদানগুলিকে একসাথে যুক্ত করে।

কন্ট্রোল বোর্ড থেকে পাওয়ার আউটপুট স্টেজ পর্যন্ত প্রতিটি সিগন্যাল পাথ, প্রতিটি সেন্সর সংযোগ, প্রতিটি বাহ্যিক সংযোগকারী ইন্টারফেস, ওয়্যারিং পিসিবি-এর মধ্য দিয়ে যায়।

ওয়্যারিং পিসিবি-এর কার্যকারিতা

FANUC-এর ড্রাইভ মডিউল ডিজাইনের প্রেক্ষাপটে "ওয়্যারিং পিসিবি" শব্দটি নির্দিষ্ট এবং অর্থপূর্ণ। এই বোর্ডগুলি মডিউলের ভিতরে বিতরণ কেন্দ্র হিসাবে কাজ করে। এগুলি CNC থেকে মডিউলের কেবল হারনেসের সাথে সংযোগকারী সংযোগকারীগুলি হোস্ট করে।

এগুলি কন্ট্রোল বোর্ড এবং আউটপুট ট্রানজিস্টর সেকশনের সাথে সংযোগকারী অভ্যন্তরীণ সংযোগকারী পজিশন সরবরাহ করে।

এগুলি আউটপুট স্টেজ-এর কারেন্ট ট্রান্সডুসার থেকে কন্ট্রোল বোর্ডের পরিমাপ ইনপুটে কারেন্ট পরিমাপ সংকেতগুলি রুট করে।

কিছু ওয়্যারিং পিসিবি এমন উপাদানও হোস্ট করে যা তারা যে সার্কিটকে সমর্থন করে তার কার্যকরী অংশ — স্নাবার ক্যাপাসিটর, গেট রেজিস্টর, কারেন্ট ট্রান্সডুসার কন্ডিশনিং সার্কিট এবং সুরক্ষা ডিভাইস।

এই ক্ষেত্রে, ওয়্যারিং বোর্ড কেবল প্যাসিভ রুটিং নয়; এটি সার্কিট ফাংশনে অংশগ্রহণ করে। A20B-1006-0487-এর নির্দিষ্ট উপাদান পপুলেশন এটি যে SPM কনফিগারেশনকে সমর্থন করে তা দ্বারা নির্ধারিত হয়।

যখন ওয়্যারিং পিসিবি ব্যর্থ হয় — উপাদান ক্ষতি, সংযোগকারী পরিধান, ট্রেস ক্ষতি, বা দূষণের কারণে — ত্রুটি প্রায়শই একটি একক পরিষ্কার ত্রুটির পরিবর্তে একটি জটিল মাল্টি-সিগন্যাল ত্রুটি হিসাবে দেখা দেয়।

একাধিক অ্যালার্ম একযোগে উপস্থিত হতে পারে কারণ বোর্ডটি অনেক ভিন্ন নিরীক্ষিত সার্কিটের জন্য সিগন্যাল পাথ সরবরাহ করে।

এই মাল্টি-অ্যালার্ম প্যাটার্ন প্রাথমিকভাবে বিভ্রান্তিকর মনে হতে পারে যতক্ষণ না সাধারণ উপাদান — ওয়্যারিং পিসিবি — সনাক্ত করা হয়।

SPM সার্ভিসিং-এর প্রেক্ষাপটে প্রতিস্থাপন

Alpha SPM ইউনিটগুলি সাধারণত মডিউলার অ্যাসেম্বলি হিসাবে সার্ভিস করা হয়। যখন একটি স্পিন্ডল ড্রাইভ মডিউল ব্যর্থ হয়, তখন ডায়াগনস্টিকস নির্ধারণ করে যে ত্রুটিটি কন্ট্রোল সেকশনে (কন্ট্রোল বোর্ড), পাওয়ার সেকশনে (আউটপুট ট্রানজিস্টর), বা সিগন্যাল রুটিং লেয়ারে (ওয়্যারিং পিসিবি) আছে কিনা। সম্পূর্ণ মডিউল প্রতিস্থাপনের পরিবর্তে কেবল ত্রুটিপূর্ণ বোর্ড প্রতিস্থাপন করা অর্থনৈতিক এবং ব্যবহারিক রক্ষণাবেক্ষণ পদ্ধতি।

ওয়্যারিং পিসিবি হল Alpha SPM-এর তিনটি প্রতিস্থাপনযোগ্য বোর্ড স্তরের মধ্যে একটি। এর প্রতিস্থাপনের জন্য মডিউল হাউজিংয়ের আংশিক ডিসঅ্যাসেম্বলি প্রয়োজন যাতে বোর্ডের মাউন্টিং পজিশন এবং অভ্যন্তরীণ সংযোগকারীগুলিতে অ্যাক্সেস করা যায়।

প্রতিস্থাপনের পরে, মেশিনটি উৎপাদনে ফিরিয়ে দেওয়ার আগে সম্পূর্ণ মডিউল ফাংশন পরীক্ষা করা উচিত — স্পিন্ডল অ্যাক্সিলারেশন, লোডের অধীনে ধ্রুবক গতি এবং ওরিয়েন্টেশন।

নিশ্চিত করুন যে প্রতিস্থাপন বোর্ডের পার্ট নম্বরটি হুবহু মিলে যায়। A20B-1006 সিরিজের মধ্যে ওয়্যারিং পিসিবিগুলি নির্দিষ্ট ড্রাইভ কারেন্ট রেটিংয়ের জন্য কনফিগার করা হয়েছে।

একটি ভিন্ন কারেন্ট রেটিংয়ের একটি বোর্ড দেখতে একই রকম হতে পারে তবে এতে ভিন্ন উপাদান মান বা ট্রেস লেআউট থাকবে যা প্রয়োজনীয় সার্কিট প্যারামিটারের সাথে মেলে না।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: স্পিন্ডল সক্ষম করার সাথে সাথেই, কোনও গতি কমান্ড জারি করার আগে, Alpha স্পিন্ডল ড্রাইভ একটি ওভারকারেন্ট অ্যালার্মে ট্রিপ করে। A20B-1006-0487 ওয়্যারিং পিসিবি কি ত্রুটিপূর্ণ হতে পারে?

কোনও গতি কমান্ডের আগে একটি ওভারকারেন্ট অ্যালার্ম একটি ওয়্যারিং পিসিবি ত্রুটি বা একটি কন্ট্রোল বোর্ড ত্রুটির সাথে সামঞ্জস্যপূর্ণ। আউটপুট ট্রানজিস্টরগুলি সুইচ করার আগেই ওভারকারেন্ট সনাক্ত করা হচ্ছে — এটি প্রকৃত অতিরিক্ত কারেন্টের পরিবর্তে একটি পরিমাপ সার্কিট ত্রুটির দিকে নির্দেশ করে।

ওয়্যারিং পিসিবিতে কারেন্ট পরিমাপ সার্কিটের সিগন্যাল পাথ পরীক্ষা করুন: যদি কারেন্ট ট্রান্সডুসারগুলি ওয়্যারিং বোর্ডের সাথে সংযুক্ত থাকে এবং তাদের সিগন্যাল কন্ডিশনিং ওয়্যারিং বোর্ডে থাকে, তবে সেখানে একটি ত্রুটি একটি মিথ্যা ওভারকারেন্ট রিডিং তৈরি করে যা অবিলম্বে অ্যালার্ম ট্রিগার করে।

প্রশ্ন ২: স্পিন্ডল গতিতে চলে কিন্তু ওরিয়েন্টেশন প্রতিবার ব্যর্থ হয়। মোটর এবং এনকোডার অক্ষত বলে মনে হচ্ছে। ওয়্যারিং পিসিবি কি জড়িত থাকতে পারে?

স্বাভাবিক গতি অপারেশনের সাথে স্পিন্ডল ওরিয়েন্টেশন ব্যর্থতা Z-সিগন্যাল (একবার-প্রতি-বিপ্লব পজিশন পালস) পাথের দিকে নির্দেশ করে। কিছু SPM ওয়্যারিং পিসিবিতে, এনকোডার ফিডব্যাক সিগন্যাল রুটিং কন্ট্রোল বোর্ডে পৌঁছানোর আগে ওয়্যারিং বোর্ডের মধ্য দিয়ে যায়।

এনকোডার সিগন্যাল পাথে একটি ওয়্যারিং পিসিবি ত্রুটি Z-সিগন্যালকে বাধাগ্রস্ত বা অবনমিত করতে পারে যখন গতি ফিডব্যাক (C-সিগন্যাল) অক্ষত থাকে।

একটি অসিলোস্কোপ ব্যবহার করে ওয়্যারিং বোর্ডের এনকোডার সংযোগকারী আউটপুটে Z-সিগন্যাল পরীক্ষা করুন।

প্রশ্ন ৩: SPM মডিউলটি পরিদর্শনের জন্য খোলা হয়েছিল এবং ওয়্যারিং পিসিবি একটি সংযোগকারী এলাকার চারপাশে দৃশ্যমান ক্ষয় দেখায়। বোর্ডটি কি প্রতিস্থাপন করা উচিত?

একটি সংযোগকারীর চারপাশে দৃশ্যমান ক্ষয় নির্দেশ করে যে আর্দ্রতা বা ক্ষয়কারী দূষক মডিউল হাউজিংয়ে প্রবেশ করেছে এবং বোর্ডে পৌঁছেছে।

সংযোগকারী যোগাযোগে ক্ষয় যোগাযোগের প্রতিরোধ ক্ষমতা বাড়ায় এবং পর্যায়ক্রমিক বা স্থায়ী সিগন্যাল ত্রুটি তৈরি করতে পারে।

সক্রিয় দৃশ্যমান ক্ষয় সহ একটি বোর্ড প্রতিস্থাপন করা উচিত, পরিষ্কার করার পরিবর্তে — ক্ষয় সাধারণত সংযোগকারী যোগাযোগগুলিতে পৃষ্ঠের বাইরে প্রসারিত হয় এবং পরিষ্কার করা প্রভাবিত যোগাযোগগুলিকে নির্ভরযোগ্য কার্যকারিতায় পুনরুদ্ধার করতে পারে না।

প্রশ্ন ৪: ওয়্যারিং পিসিবি কি ড্রাইভ মডিউলের বাইরে পরীক্ষা করা যেতে পারে?

একটি ওয়্যারিং পিসিবি-এর একটি অর্থপূর্ণ কার্যকরী পরীক্ষার জন্য এটিকে তার রুটিং সার্কিটগুলির সাথে সংযুক্ত করা প্রয়োজন — কন্ট্রোল বোর্ড, আউটপুট স্টেজ এবং বাহ্যিক সংযোগগুলি। একটি প্যাসিভ ওয়্যারিং বোর্ডের বিচ্ছিন্ন পরীক্ষা কন্টিনিউটি পরিমাপ এবং ট্রেস এবং সংযোগগুলির ভিজ্যুয়াল পরিদর্শনের মধ্যে সীমাবদ্ধ।

বোর্ডটি সঠিকভাবে কাজ করে তা নিশ্চিত করার জন্য, এটি অপারেটিং অবস্থার অধীনে সম্পূর্ণ মডিউল অ্যাসেম্বলির মধ্যে পরীক্ষা করা আবশ্যক।

প্রশ্ন ৫: ওয়্যারিং পিসিবি প্রতিস্থাপনের পরে, কি কোনও স্পিন্ডল প্যারামিটার পুনরায় প্রবেশ করানো উচিত?

স্পিন্ডল প্যারামিটারগুলি CNC কন্ট্রোলারের মেমরিতে (FROM/SRAM) সংরক্ষিত থাকে, SPM মডিউলের ওয়্যারিং পিসিবিতে নয়। ওয়্যারিং বোর্ড প্রতিস্থাপন প্যারামিটার স্টোরেজকে প্রভাবিত করে না।

তবে, কোনও SPM পরিষেবা কাজের পরে, নিশ্চিত করুন যে স্পিন্ডল ইনিশিয়ালাইজেশন সিকোয়েন্স সঠিকভাবে সম্পন্ন হয়েছে এবং স্পিন্ডল গতি ক্যালিব্রেশন এবং ওরিয়েন্টেশন প্যারামিটারগুলি মেশিনটিকে উৎপাদনে ছাড়ার আগে প্রত্যাশিত মেশিন আচরণ তৈরি করছে।
