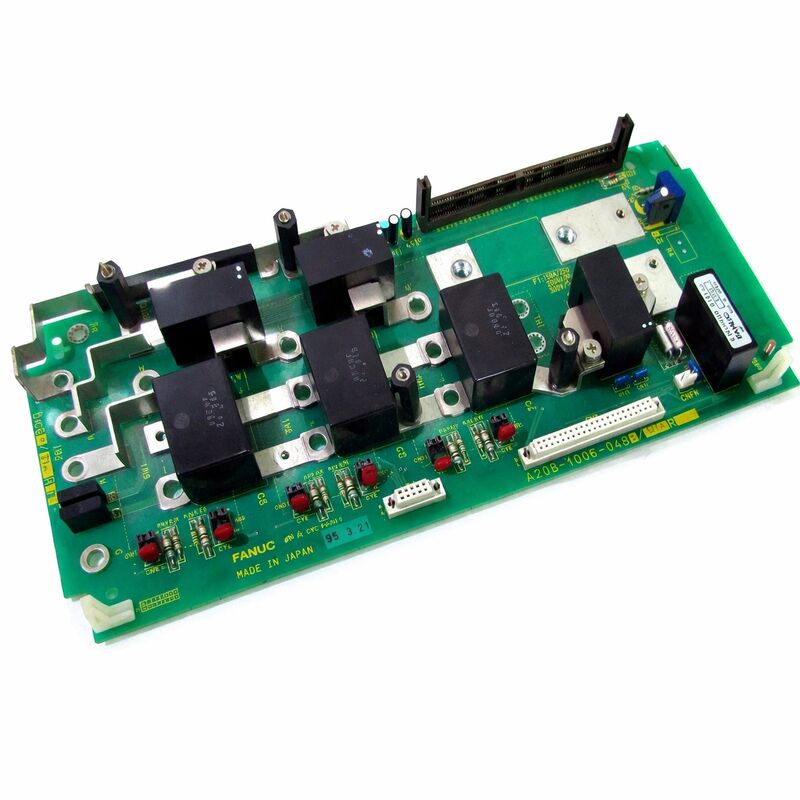

FANUC বোর্ড ইউনিট A20B10060483 A2OB-1OO6-O483 A20B-1006-0483

FANUC A20B-1006-0483 | আলফা সিরিজ পিএসএম ড্রাইভ কন্ট্রোল পিসিবি — ডিসি বাস ম্যানেজমেন্ট এবং সিএনসি ইন্টারফেস

আলফা পিএসএম-এর ভেতরের বুদ্ধিমত্তা

A20B-1006-0483 হল FANUC আলফা সিরিজ পাওয়ার সাপ্লাই মডিউল (PSM)-এর কন্ট্রোল পিসিবি — যে বোর্ডটি PSM-এর সমস্ত বুদ্ধিমান ফাংশন পরিচালনা করে। PSM নিজেই আলফা ড্রাইভ সিস্টেমের ভিত্তি: এটি আগত তিন-ফেজ এসিকে রেকটিফাই করে এবং শেয়ার্ড ডিসি বাস তৈরি করে যেখান থেকে সমস্ত সার্ভো এবং স্পিন্ডল অ্যামপ্লিফায়ার মডিউল তাদের মোটর ড্রাইভ পাওয়ার গ্রহণ করে। A20B-1006-0483-এর কন্ট্রোল পিসিবি এই প্রক্রিয়ার প্রতিটি পর্যায় পরিচালনা করে।

পাওয়ার-অন করার সময়, বোর্ডটি প্রিচার্জ সিকোয়েন্স চালায় — ইনরাশ কারেন্ট সীমিত করার জন্য ধীরে ধীরে বাস ক্যাপাসিটর চার্জ করে, তারপর বাস অপারেটিং ভোল্টেজে পৌঁছালে মূল কন্টাক্টর বন্ধ করার নির্দেশ দেয়। মেশিন অপারেশনের সময়, এটি ক্রমাগত ডিসি বাস ভোল্টেজ পর্যবেক্ষণ করে। যখন মোটরগুলি ডিসিলারেট করে এবং রিজেনারেটিভ শক্তি বাসে ফেরত পাঠায়, তখন বোর্ড এই শক্তি পরিচালনা করে: হয় সক্রিয় রিজেনারেশন সার্কিটের মাধ্যমে এসি সাপ্লাইতে ফেরত পাঠায় অথবা বাস ভোল্টেজকে ক্ষতিকারক স্তরে পৌঁছানো থেকে রোধ করার জন্য ডিসচার্জ রেজিস্টারে রুট করে।

বোর্ডটি সিএনসি কন্ট্রোলারের সাথে PSM-এর কমিউনিকেশন ইন্টারফেসও পরিচালনা করে — বাস স্ট্যাটাস, ফল্ট কন্ডিশন এবং রেডি স্টেট রিপোর্ট করে যা সিএনসি অক্ষ সক্ষমতা সিকোয়েন্স করার জন্য ব্যবহার করে।

এই কন্ট্রোল পিসিবি প্রতিস্থাপন করা হল লক্ষ্যযুক্ত রক্ষণাবেক্ষণ ব্যবস্থা যখন একটি PSM-এ কন্ট্রোল ফল্ট দেখা দেয়। PSM-এর পাওয়ার স্টেজ (রেকটিফায়ার ব্রিজ, ক্যাপাসিটর, কন্টাক্টর) সম্পূর্ণ সুস্থ থাকতে পারে যখন কন্ট্রোল বোর্ডটি ব্যর্থতার কারণ হয়।

তিনটি ফল্ট প্যাটার্ন — কোন সার্কিটটি ব্যর্থ হয়েছে

লক্ষণকে সার্কিটের সাথে মেলানো অর্ডার করার আগে কন্ট্রোল বোর্ডটি সঠিক রোগ নির্ণয় কিনা তা নিশ্চিত করতে সাহায্য করে। ভারী রিজেনারেটিভ ব্রেকিং থেকে একটি একক ওভারভোল্টেজ ট্রিপ একটি বোর্ড ফল্টের পরিবর্তে ড্রাইভ সাইজিং বনাম লোড মিসম্যাচ নির্দেশ করতে পারে — স্বাভাবিক অপারেশনের অধীনে পুনরাবৃত্তিমূলক ট্রিপগুলি বোর্ডের দিকে নির্দেশ করে।

মূল স্পেসিফিকেশন

সাফিক্স ম্যাচিং বাধ্যতামূলক

A20B-1006 সিরিজ সম্পূর্ণ আলফা PSM রেঞ্জ জুড়ে PSM কন্ট্রোল বোর্ডগুলিকে অন্তর্ভুক্ত করে — PSM-15, PSM-26, PSM-30, PSM-37, PSM-45, এবং PSM-55। প্রতিটি মডেলের নিজস্ব নির্দিষ্ট বোর্ড ভ্যারিয়েন্ট রয়েছে। -0483 সাফিক্সটি এর নির্ধারিত PSM মডেলের কন্ট্রোল প্যারামিটার এবং সুরক্ষা থ্রেশহোল্ডের সাথে মিলে যায়। একটি ভিন্ন PSM মডেলের একটি বোর্ড শারীরিকভাবে ফিট হতে পারে তবে ভুল অপারেশন তৈরি করবে। সর্বদা ইনস্টল করা বোর্ডের সম্পূর্ণ পার্ট নম্বর মেলান।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: মেশিনটি প্রতিবার পাওয়ার-অন করার সময় একটি ডিসি বাস অ্যালার্ম দেখায়। এসি ইনপুট সঠিক এবং ক্যাপাসিটর ক্ষতিগ্রস্ত নয়। এটি কি A20B-1006-0483 হতে পারে?

হ্যাঁ। নিশ্চিতভাবে ভালো ক্যাপাসিটর এবং সঠিক এসি ইনপুট সহ একটি স্থায়ী বাস অ্যালার্ম প্রিচার্জ সার্কিট বা কন্ট্রোল বোর্ডের ডিসি বাস ভোল্টেজ পরিমাপ সার্কিটের দিকে নির্দেশ করে। বোর্ডটি প্রিচার্জ সিকোয়েন্স সম্পন্ন নাও করতে পারে, অথবা ভোল্টেজ পরিমাপ সার্কিট ভুলভাবে পড়ছে এবং একটি মিথ্যা অ্যালার্ম ট্রিগার করছে। যদি চাক্ষুষ পরিদর্শন কোনো ক্ষতি না দেখায় কিন্তু ত্রুটি চলতে থাকে তবে বোর্ডটি প্রতিস্থাপন করুন।

প্রশ্ন ২: পিএসএম স্বাভাবিকভাবে পাওয়ার-অন হয় কিন্তু মেশিনিংয়ের সময় সিএনসি-র সাথে বারবার কমিউনিকেশন ত্রুটি দেখায়। ডিসি বাস স্থিতিশীল দেখাচ্ছে।

স্থিতিশীল ডিসি বাস সহ কমিউনিকেশন ত্রুটিগুলি পাওয়ার কন্ট্রোল ফাংশনগুলির পরিবর্তে বোর্ডের সিএনসি ইন্টারফেস সার্কিটের দিকে নির্দেশ করে। প্রথমে PSM এবং CNC-এর মধ্যে কমিউনিকেশন কেবলটি পরীক্ষা করুন — একটি অনিয়মিত কেবল সংযোগ একটি ব্যর্থ ইন্টারফেস সার্কিটের মতো একই লক্ষণ তৈরি করে। যদি কেবলটি নিশ্চিতভাবে ভালো হয়, তবে কন্ট্রোল বোর্ডটি প্রতিস্থাপন করুন।

প্রশ্ন ৩: ভারী রিজেনারেটিভ ব্রেকিংয়ের পরে, পিএসএম একবার ওভারভোল্টেজে ট্রিপ করেছে। এটি পাওয়ার সাইকেলে পরিষ্কার হয়েছে এবং মেশিনটি স্বাভাবিক বলে মনে হচ্ছে। বোর্ডটি কি ত্রুটিপূর্ণ?

একটি অস্বাভাবিক ভারী ডিসিলারেশন ইভেন্ট থেকে একটি একক ট্রিপ সবসময় একটি বোর্ড ফল্ট নয় — এটি নির্দেশ করতে পারে যে ডিসিলারেশন লোড PSM-এর রেট করা রিজেনারেটিভ ক্ষমতাকে ছাড়িয়ে গেছে। যদি স্বাভাবিক অপারেটিং অবস্থার অধীনে ওভারভোল্টেজ ট্রিপগুলি পুনরাবৃত্তিমূলক হয়ে ওঠে, তবে কন্ট্রোল বোর্ডের রিজেনারেটিভ ম্যানেজমেন্ট সার্কিটটি মূল্যায়ন করুন। ডিসি বাস ক্যাপাসিটরগুলিও পরীক্ষা করুন — পুনরাবৃত্তিমূলক ওভারভোল্টেজ ইভেন্টগুলি সময়ের সাথে সাথে ক্যাপাসিটর অবক্ষয়কে ত্বরান্বিত করে।

প্রশ্ন ৪: পিএসএম কন্ট্রোল বোর্ড কি এমন প্যারামিটার সংরক্ষণ করে যা প্রতিস্থাপনের সময় স্থানান্তর করার প্রয়োজন হয়?

আলফা সিরিজ পিএসএম কন্ট্রোল বোর্ডগুলি সাধারণত ব্যবহারকারী-নিয়ন্ত্রিত প্যারামিটার সংরক্ষণ করে না — ফাংশনটি বোর্ডের হার্ডওয়্যার ডিজাইন দ্বারা নির্ধারিত হয়। বেশিরভাগ কনফিগারেশনের জন্য কোনও সফ্টওয়্যার স্থানান্তর প্রয়োজন হয় না। প্রতিস্থাপনের পরে, মেশিনটিকে উৎপাদনে ফিরিয়ে আনার আগে সঠিক প্রিচার্জ আচরণ, ডিসি বাস নিয়ন্ত্রণ এবং রিজেনারেশন ম্যানেজমেন্ট নিশ্চিত করতে একটি সম্পূর্ণ সিস্টেম পরীক্ষা চালান।

প্রশ্ন ৫: অন্যান্য A20B-1006 বোর্ডের বিরুদ্ধে সঠিক A20B-1006-0483 কীভাবে নিশ্চিত করা যায়?

ইনস্টল করা বোর্ডের লেবেল থেকে সম্পূর্ণ পার্ট নম্বরটি পড়ুন — -0483 সাফিক্সটি এই PSM মডেল এবং হার্ডওয়্যার সংশোধনের জন্য চূড়ান্ত শনাক্তকারী। একটি ভিন্ন PSM মডেল থেকে একটি অনুরূপ-দেখানো বোর্ড প্রতিস্থাপন করবেন না। ভ্যারিয়েন্টগুলির মধ্যে শারীরিক মাত্রা এবং সংযোগকারী অবস্থানগুলি অভিন্ন বলে মনে হতে পারে যখন ইলেকট্রনিক ফাংশন এবং সুরক্ষা থ্রেশহোল্ডগুলি ভিন্ন হয়।
