| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-1006-0482 |
পার্ট নম্বর: A20B-1006-0482
প্রস্তুতকারক: FANUC Corporation (Japan)
পণ্যের প্রকার: স্পিন্ডেল ড্রাইভ বেস ওয়্যারিং বোর্ড (পাওয়ার সেকশন পিসিবি)
বোর্ড সিরিজ: A20B-1006
ড্রাইভ ফ্যামিলি: A06B-6088 আলফা সিরিজ স্পিন্ডেল অ্যামপ্লিফায়ার মডিউল
সামঞ্জস্যপূর্ণ ড্রাইভ ইউনিট: A06B-6088-H226 (SPM-26), A06B-6088-H230 (SPM-30)
সম্পর্কিত কন্ট্রোল পিসিবি: A16B-2202-0432 (কন্ট্রোল কার্ড)
সম্পর্কিত রম: A20B-2902-0390
ইনপুট ভোল্টেজ: ২৮৩–৩২৫V ডিসি বাস
অবস্থা: প্রস্তুতকারকের দ্বারা বন্ধ করা হয়েছে

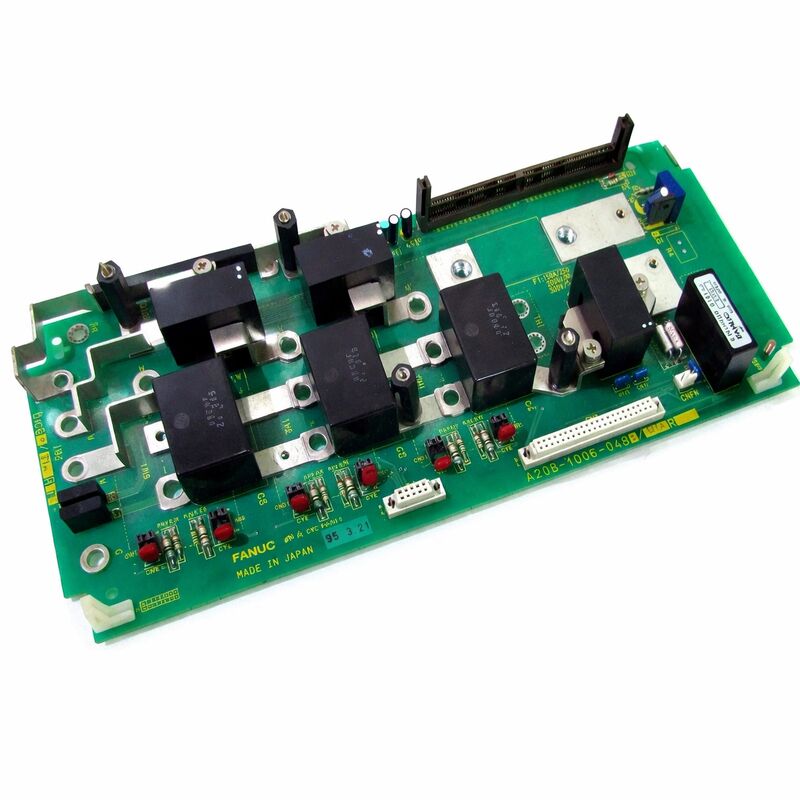

A20B-1006-0482 হল FANUC-এর ৬০৮৮ সিরিজের আলফা স্পিন্ডেল অ্যামপ্লিফায়ার মডিউলগুলির জন্য বেস ওয়্যারিং বোর্ড — পাওয়ার সেকশন পিসিবি।
আলফা স্পিন্ডেল ড্রাইভ আর্কিটেকচারে, প্রতিটি মডিউলে দুটি কার্যকরীভাবে স্বতন্ত্র প্রিন্টেড সার্কিট বোর্ড থাকে: কন্ট্রোল বোর্ড, যা ড্রাইভের সিগন্যাল-লেভেল ইন্টেলিজেন্স পরিচালনা করে, এবং ওয়্যারিং বোর্ড (পাওয়ার বোর্ড বা বেস বোর্ডও বলা হয়), যা পাওয়ার স্টেজ উপাদানগুলি বহন করে — হাই-কারেন্ট ট্রানজিস্টর, কারেন্ট সেন্সিং সার্কিট, গেট ড্রাইভার এবং মোটর ও ডিসি বাসের সাথে ভারী পাওয়ার বাস সংযোগ।
A20B-1006-0482 হল A06B-6088-H226 (SPM-26, ২৬kW ক্লাস) এবং A06B-6088-H230 (SPM-30, ৩০kW ক্লাস) আলফা স্পিন্ডেল মডিউলগুলিতে লাগানো ওয়্যারিং বোর্ড।
এগুলি ৬০৮৮ সিরিজের বৃহত্তম মডিউল, যা চাহিদাযুক্ত মেশিনিং অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হাই-টর্ক স্পিন্ডেল মোটরগুলি চালায় — শক্তিশালী স্পিন্ডেল মোটর সহ হেভি-ডিউটি মেশিনিং সেন্টার, গ্রাইন্ডিং সেন্টার এবং বড় টার্নিং সেন্টার যেখানে স্পিন্ডেলকে উল্লেখযোগ্য কাটিং লোডের অধীনে ধ্রুবক গতি এবং টর্ক বজায় রাখতে হয়।
"বেস ওয়্যারিং বোর্ড" পদবিটি ড্রাইভ মডিউলের বোর্ড স্ট্যাকের নীচে এই বোর্ডের শারীরিক অবস্থানকে প্রতিফলিত করে।
কন্ট্রোল বোর্ড (A16B-2202-0432) এর উপরে মাউন্ট করা হয়, যা পাওয়ার স্টেজে কন্ট্রোল সিগন্যাল পাস করা সংযোগকারীগুলির মাধ্যমে যোগাযোগ করে।
ওয়্যারিং বোর্ড কন্ট্রোল বোর্ড থেকে গেট ড্রাইভ সিগন্যাল গ্রহণ করে এবং পাওয়ার ট্রানজিস্টরগুলি সুইচ করতে সেগুলি ব্যবহার করে, যা স্পিন্ডেল মোটর চালায় এমন পরিবর্তনশীল-ফ্রিকোয়েন্সি, পরিবর্তনশীল-ভোল্টেজ আউটপুট তৈরি করে।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | A20B-1006-0482 |
| প্রস্তুতকারক | FANUC Corporation |
| পণ্যের প্রকার | স্পিন্ডেল ড্রাইভ বেস ওয়্যারিং বোর্ড |
| বোর্ড সিরিজ | A20B-1006 |
| সামঞ্জস্যপূর্ণ ড্রাইভ | A06B-6088-H226 (SPM-26), A06B-6088-H230 (SPM-30) |
| সম্পর্কিত কন্ট্রোল বোর্ড | A16B-2202-0432 |
| ডিসি বাস ইনপুট | ২৮৩–৩২৫V |
| স্পিন্ডেল মোটর ক্লাস | আলফা ২৬, আলফা ৩০, আলফা P40 (মডেল নির্ভর) |
| উৎপত্তি | জাপান |
| অপারেটিং তাপমাত্রা | ০ – ৫৫°C |
| অবস্থা | প্রস্তুতকারকের দ্বারা বন্ধ করা হয়েছে |
| উপলভ্য অবস্থা | নতুন (সারপ্লাস) / সংস্কার করা / মেরামত করা / বিনিময় |
৬০৮৮ সিরিজের মডিউলগুলি FANUC-এর আলফা শেয়ার্ড-বাস ড্রাইভ আর্কিটেকচারের মধ্যে কাজ করে। একটি PSM (পাওয়ার সাপ্লাই মডিউল) আগত তিন-ফেজ AC কে একটি নিয়ন্ত্রিত ডিসি বাসে রূপান্তর করে। স্পিন্ডেল অ্যামপ্লিফায়ার মডিউল এই বাস থেকে শক্তি গ্রহণ করে এবং স্পিন্ডেল মোটরে তিন-ফেজ AC আউটপুট তৈরি করে। SPM মডিউলের মধ্যে, পাওয়ার রূপান্তর ওয়্যারিং বোর্ডে ঘটে।
ওয়্যারিং বোর্ডের পাওয়ার স্টেজ IGBT (ইনসুলেটেড গেট বাইপোলার ট্রানজিস্টর) ডিভাইস ব্যবহার করে। IGBT গুলি বাইপোলার ট্রানজিস্টরের উচ্চ কারেন্ট ক্ষমতা এবং কম স্যাচুরেশন ভোল্টেজকে MOSFET-এর ভোল্টেজ-চালিত গেট নিয়ন্ত্রণের সাথে একত্রিত করে।
স্পিন্ডেল ড্রাইভ অ্যাপ্লিকেশনগুলির জন্য — যেখানে ট্রানজিস্টরগুলিকে প্রতি সেকেন্ডে হাজার হাজার বার শত শত ভোল্টে মাল্টি-হান্ড্রেড-অ্যাম্পিয়ার কারেন্ট সুইচ করতে হয় — IGBT গুলি উপযুক্ত প্রযুক্তি।
A20B-1006-0482-এর গেট ড্রাইভ সার্কিটগুলি এই IGBT-গুলির জন্য প্রয়োজনীয় সুনির্দিষ্ট ড্রাইভ সিগন্যাল তৈরি করে।
কারেন্ট সেন্সিং হল ওয়্যারিং বোর্ডের আরেকটি গুরুত্বপূর্ণ কাজ।
প্রতিটি ফেজে প্রকৃত মোটর কারেন্ট পরিমাপ করা হয় এবং কন্ট্রোল বোর্ডে ফেরত পাঠানো হয়। কন্ট্রোল বোর্ডের কারেন্ট লুপ কমান্ডেড কারেন্ট (স্পিড লুপ থেকে) পরিমাপ করা কারেন্টের সাথে তুলনা করে এবং ত্রুটি বন্ধ করার জন্য PWM ডিউটি সাইকেল সামঞ্জস্য করে।
সঠিক কারেন্ট সেন্সিং ছাড়া, ক্লোজড-লুপ কারেন্ট কন্ট্রোল কাজ করতে পারবে না, এবং মোটর সঠিক টর্ক তৈরি করবে না।
SPM-26 এবং SPM-30 পদবিগুলি স্পিন্ডেল মডিউলের পাওয়ার ক্লাস নির্দেশ করে।
এই মডিউলগুলি আলফা সিরিজের সবচেয়ে চাহিদাযুক্ত স্পিন্ডেল অ্যাপ্লিকেশনগুলিতে কাজ করে — বড় মেশিনিং সেন্টার যেখানে উচ্চ উপাদান অপসারণের হারগুলির জন্য টেকসই উচ্চ-ক্ষমতার স্পিন্ডেল অপারেশন প্রয়োজন, এবং নির্ভুল গ্রাইন্ডিং অ্যাপ্লিকেশন যেখানে পরিবর্তনশীল লোডের অধীনে ধ্রুবক স্পিন্ডেল গতি পার্টের মানের জন্য গুরুত্বপূর্ণ।
এই মডিউলগুলি দ্বারা চালিত স্পিন্ডেল মোটরগুলি — আলফা ২৬, আলফা ৩০, আলফা P40, এবং অনুরূপ হাই-ফ্রেম মোটর — বর্তমান এবং পাওয়ার ক্ষমতা প্রয়োজন যা কেবল বৃহত্তর ৬০৮৮ ভ্যারিয়েন্টগুলি সরবরাহ করতে পারে।
ওয়্যারিং বোর্ডের উপাদান নির্বাচন এবং থার্মাল ম্যানেজমেন্ট এই কারেন্ট স্তরের সাথে মেলে।
উচ্চ-ক্ষমতার ড্রাইভ অ্যাপ্লিকেশনে নিম্ন-রেটেড ওয়্যারিং বোর্ড চালালে উপাদান থার্মাল ওভারলোড হবে।
৬০৮৮ সিরিজে কন্ট্রোল ইলেকট্রনিক্সকে পাওয়ার ইলেকট্রনিক্স থেকে আলাদা করার একটি ব্যবহারিক রক্ষণাবেক্ষণ সুবিধা রয়েছে। যখন স্পিন্ডেল ড্রাইভ ব্যর্থ হয়, তখন কোন বোর্ডটি ত্রুটির উৎস তা সনাক্ত করা প্রতিস্থাপনযোগ্য উপাদান নির্ধারণ করে।
এটি সম্পূর্ণ ড্রাইভ মডিউল প্রতিস্থাপনের তুলনায় খরচ বাঁচায়।
কন্ট্রোল বোর্ডে (A16B-2202-0432) একটি ত্রুটি সাধারণত কন্ট্রোল-সম্পর্কিত অ্যালার্ম তৈরি করে — যোগাযোগ ত্রুটি, প্যারামিটার ত্রুটি, ফিডব্যাক প্রক্রিয়াকরণ ত্রুটি — পাওয়ার স্টেজকে অতিরিক্ত লোড বা ক্ষতি না করেই।
ওয়্যারিং বোর্ডে (A20B-1006-0482) একটি ত্রুটি সাধারণত পাওয়ার-সম্পর্কিত অ্যালার্ম তৈরি করে — ওভারকারেন্ট, ওভারভোল্টেজ, IGBT ত্রুটি, গেট ড্রাইভ ত্রুটি — অথবা কন্ট্রোল-সাইড উপসর্গ ছাড়াই ভুল বা অনুপস্থিত মোটর আউটপুট হয়।
কোন বোর্ডটি ত্রুটিপূর্ণ তা পার্থক্য করা প্রতিস্থাপনের সিদ্ধান্তকে নির্দেশ করে।
শুধুমাত্র ত্রুটিপূর্ণ বোর্ড প্রতিস্থাপন করলে ব্যর্থ হওয়া বোর্ডের সাথে কেবল ভাগ করে নেওয়া একটি কার্যকরী বোর্ডের উপর খরচ এড়ানো যায়।
প্রশ্ন ১: স্পিন্ডেল ড্রাইভে একটি IGBT অ্যালার্ম দেখাচ্ছে (প্রায়শই একটি একক-ক্যারেক্টার অ্যালার্ম কোড হিসাবে প্রদর্শিত হয়)। কন্ট্রোল বোর্ড পরীক্ষা করা হয়েছে এবং এটি ভালো বলে নিশ্চিত করা হয়েছে। A20B-1006-0482 কি সম্ভাব্য ত্রুটির স্থান?
একটি নিশ্চিত-ভালো কন্ট্রোল বোর্ড সহ অব্যাহত থাকা IGBT অ্যালার্মগুলি ওয়্যারিং বোর্ডের IGBT মডিউল বা গেট ড্রাইভ সার্কিটের দিকে নির্দেশ করে।
IGBT অ্যালার্ম একটি ব্যর্থ IGBT (শর্ট সার্কিট বা ওপেন সার্কিট) থেকে, একটি গেট ড্রাইভ সার্কিট থেকে যা আর সঠিক সুইচিং সিগন্যাল সরবরাহ করছে না, অথবা একটি কারেন্ট সেন্সিং ত্রুটি থেকে উদ্ভূত হতে পারে যা ড্রাইভকে মোটর কারেন্টকে ওভারকারেন্ট থ্রেশহোল্ড অতিক্রম করছে বলে ভুল পড়তে বাধ্য করে।
এই সমস্ত ত্রুটিগুলি ওয়্যারিং বোর্ডে অবস্থিত। বোর্ড প্রতিস্থাপন বা IGBT মডিউল প্রতিস্থাপন হল উপযুক্ত প্রতিক্রিয়া।
প্রশ্ন ২: স্পিন্ডেল মোটর নির্দিষ্ট গতিতে অস্বাভাবিক শব্দ তৈরি করে কিন্তু কোনো অ্যালার্ম তৈরি হয় না। মোটর এবং মোটর কেবল নিশ্চিতভাবে অক্ষত। এটি কি ওয়্যারিং বোর্ড হতে পারে?
অ্যালার্ম ছাড়াই নির্দিষ্ট গতিতে অস্বাভাবিক শ্রবণযোগ্য শব্দ মোটরের আউটপুটে কারেন্টের অনিয়ম নির্দেশ করে।
যদি ওয়্যারিং বোর্ডের পাওয়ার স্টেজের একটি ফেজ অপ্রতিসম কারেন্ট তৈরি করে — একটি অবনমিত IGBT বা গেট ড্রাইভ সমস্যার কারণে — মোটর ভারসাম্যহীন কারেন্ট পাবে এবং টর্ক রিপল তৈরি করবে যা শব্দ বা কম্পন হিসাবে প্রকাশ পায়।
এই শব্দ গতি-নির্ভর কারণ এটি সুইচিং ফ্রিকোয়েন্সি হারমোনিক্সের সাথে সম্পর্কিত।
শব্দ পরিস্থিতি পুনরুত্পাদন করার সময় তিনটি ফেজের মোটর আউটপুট কারেন্টগুলি স্কোপ করুন; অপ্রতিসম ফেজ কারেন্টগুলি ওয়্যারিং বোর্ডের ত্রুটি নিশ্চিত করে।
প্রশ্ন ৩: একটি প্রতিস্থাপন A20B-1006-0482 পাওয়া গেছে। -0482 এবং -0483 এর মধ্যে কি কোনো পার্থক্য আছে যা অদলবদলযোগ্যতাকে প্রভাবিত করবে?
A20B-1006-0482 এবং A20B-1006-0483 হল ৬০৮৮ সিরিজের জন্য একই ওয়্যারিং বোর্ড ফ্যামিলির মধ্যে ঘনিষ্ঠ ভ্যারিয়েন্ট। তারা SPM রেঞ্জের মধ্যে বিভিন্ন ড্রাইভ মডেল এবং কারেন্ট রেটিংগুলির সাথে যুক্ত।
-0482 SPM-26 এবং SPM-30 ড্রাইভগুলিতে ব্যবহারের জন্য নথিভুক্ত করা হয়েছে।
-0483 সিরিজের অন্যান্য SPM রেটিংগুলির সাথে যুক্ত।
এগুলি অগত্যা অদলবদলযোগ্য নয় — কারেন্ট হ্যান্ডলিং ক্ষমতা এবং থার্মাল ডিজাইন ভিন্ন হতে পারে।
সর্বদা বোর্ডটিকে নির্দিষ্ট ড্রাইভ মডেলের সাথে মিলিয়ে নিন যার জন্য এটি ডিজাইন করা হয়েছিল।
প্রশ্ন ৪: ড্রাইভটি দশ বছরের বেশি সময় ধরে পরিষেবাতে রয়েছে। A20B-1006-0482-এর কোন উপাদানগুলি বয়স-সম্পর্কিত অবনতি দেখানোর সম্ভাবনা সবচেয়ে বেশি?
ওয়্যারিং বোর্ডের গেট ড্রাইভ পাওয়ার সাপ্লাই সেকশনের ইলেক্ট্রোলাইটিক ক্যাপাসিটরগুলি প্রধান বার্ধক্যজনিত উদ্বেগ। এই ক্যাপাসিটরগুলি IGBT গুলিকে সঠিকভাবে সুইচ করার জন্য গেট ড্রাইভ সার্কিটগুলির জন্য প্রয়োজনীয় স্থিতিশীল ডিসি ভোল্টেজ বজায় রাখে।
as তারা বয়স্ক হয়, তাদের ক্যাপাসিট্যান্স হ্রাস পায় এবং ESR বৃদ্ধি পায়, গেট ড্রাইভ সাপ্লাই রেগুলেশনকে অবনমিত করে।
এটি মাঝে মাঝে IGBT সুইচিং ত্রুটি তৈরি করতে পারে যা মাঝে মাঝে, পুনরুত্পাদন করা কঠিন অ্যালার্ম হিসাবে দেখা দেয়।
IGBT মডিউলগুলিরও সীমিত পরিষেবা জীবন রয়েছে — এক দশক ব্যবহারের সময় তাদের থার্মাল সাইক্লিং ধীরে ধীরে মডিউলের ভিতরের বন্ড তার এবং সোল্ডার সংযোগগুলিতে চাপ সৃষ্টি করে।
প্রশ্ন ৫: এই বোর্ডটি কি শুধুমাত্র A06B-6088 সিরিজের জন্য নির্দিষ্ট, নাকি এটি অন্য FANUC স্পিন্ডেল ড্রাইভ ফ্যামিলিতে ব্যবহার করা যেতে পারে?
A20B-1006-0482 বিশেষভাবে A06B-6088 আলফা স্পিন্ডেল মডিউল সিরিজের জন্য ডিজাইন করা হয়েছে।
কানেক্টর লেআউট, উপাদান প্লেসমেন্ট, থার্মাল ইন্টারফেস এবং বৈদ্যুতিক রেটিংগুলি ৬০৮৮ মডিউলের যান্ত্রিক এবং বৈদ্যুতিক আর্কিটেকচারের সাথে মেলে।
এটি অন্য FANUC স্পিন্ডেল ড্রাইভ ফ্যামিলি (যেমন ৬০৬৪, ৬০৭৮, বা পরবর্তী ৬০৯৬-সিরিজ ড্রাইভ) থেকে ওয়্যারিং বোর্ডগুলির সাথে অদলবদলযোগ্য নয়, যা তাদের নিজ নিজ ড্রাইভ আর্কিটেকচারের সাথে মেলে এমন ভিন্ন ওয়্যারিং বোর্ড স্পেসিফিকেশন ব্যবহার করে।
