| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-1006-0480 |
পার্ট নম্বর: A20B-1006-0480
প্রস্তুতকারক: FANUC Corporation (জাপান)
পণ্যের প্রকার: পিসিবি বোর্ড
বোর্ড সিরিজ: A20B-1006
সামঞ্জস্যপূর্ণ সিস্টেম: FANUC CNC এবং অটোমেশন সিস্টেম

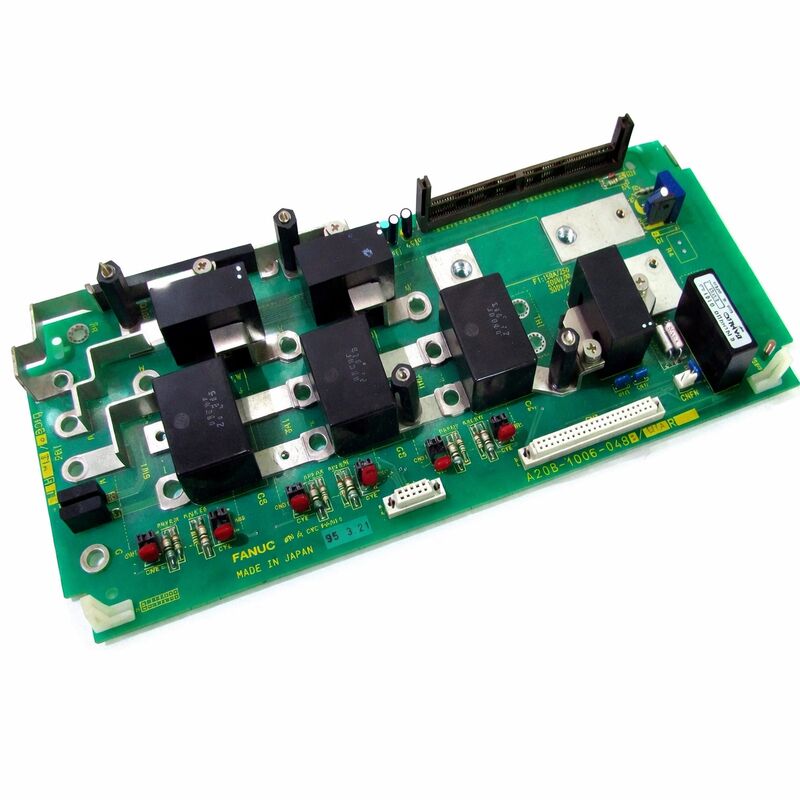

A20B-1006-0480 হল FANUC-এর A20B-1006 সিরিজের একটি প্রিন্টেড সার্কিট বোর্ড। FANUC-এর A20B-1006 সিরিজ CNC কন্ট্রোলার এবং সংশ্লিষ্ট অটোমেশন সিস্টেমের মধ্যে ব্যবহৃত ইন্টারফেস, সংযোগ এবং কার্যকরী পিসিবিগুলি অন্তর্ভুক্ত করে।
এই বোর্ডগুলি নির্দিষ্ট সিগন্যাল রুটিং, পাওয়ার ডিস্ট্রিবিউশন এবং ইন্টারফেস ফাংশনগুলি পরিচালনা করে যা কন্ট্রোলারের মডুলার আর্কিটেকচারকে একটি সুসংহত সিস্টেম হিসাবে কাজ করতে সাহায্য করে।
FANUC তার CNC প্ল্যাটফর্মগুলিকে একটি মডুলার বোর্ড আর্কিটেকচারের উপর ভিত্তি করে তৈরি করে।
প্রতিটি বোর্ড নির্দিষ্ট ফাংশন সম্পাদন করে — CPU প্রসেসিং, মেমরি স্টোরেজ, সার্ভো কন্ট্রোল, I/O ম্যানেজমেন্ট, ডিসপ্লে ড্রাইভিং এবং ইন্টারফেস সংযোগ যা এই বোর্ডগুলিকে যোগাযোগ এবং ইন্টারঅপারেট করতে দেয়।
A20B-1006-0480 এই আর্কিটেকচারে একটি নির্দিষ্ট ভূমিকা পালন করে। এটি সিস্টেমের মধ্যে এর অবস্থানের জন্য প্রয়োজনীয় সিগন্যাল পাথ এবং বৈদ্যুতিক ইন্টারফেস সরবরাহ করে।
এই বোর্ডটি জাপানে তৈরি করা হয়েছে।
FANUC-এর জাপান-উৎপাদিত বোর্ডগুলি উপাদান গুণমান, বোর্ড নির্মাণ এবং পরিবেশগত সম্মতির জন্য কোম্পানির উৎপাদন মান পূরণ করে।
এগুলি CNC মেশিন টুলের ইনস্টলেশনের জন্য সাধারণ দীর্ঘ পরিষেবা ব্যবধানের জন্য ডিজাইন করা হয়েছে।
| প্যারামিটার | মান |
|---|---|
| পার্ট নম্বর | A20B-1006-0480 |
| প্রস্তুতকারক | FANUC Corporation |
| পণ্যের প্রকার | পিসিবি বোর্ড |
| বোর্ড সিরিজ | A20B-1006 |
| সামঞ্জস্যপূর্ণ সিস্টেম | FANUC CNC এবং অটোমেশন সিস্টেম |
| উৎপত্তি | জাপান |
| কার্যকরী তাপমাত্রা | 0 – 55°C |
| সংরক্ষণ তাপমাত্রা | –20 – 60°C |
| আর্দ্রতা | 75% RH সর্বোচ্চ (অ-ঘনীভূত) |
| উপলভ্য অবস্থা | নতুন / সংস্কার করা / মেরামত করা |
FANUC CNC কন্ট্রোলারগুলি বিশেষ বোর্ডগুলির সংগ্রহ থেকে তৈরি করা হয়, প্রতিটি একটি নির্দিষ্ট ফাংশন সম্পাদন করে। এই মডুলার পদ্ধতিটি ব্যর্থ হলে পৃথক বোর্ডগুলি স্বাধীনভাবে প্রতিস্থাপন করার অনুমতি দেয়।
এটি সংশ্লিষ্ট বোর্ড ইনস্টল বা অপসারণ করে নির্দিষ্ট ফাংশন যোগ বা অপসারণ করার অনুমতি দেয়।
A20B-1006 সিরিজের পিসিবিগুলি কন্ট্রোলারের মধ্যে তাদের ইনস্টল করা অবস্থানে নির্দিষ্ট ইন্টারফেস এবং কার্যকরী ক্ষমতা সরবরাহ করে এই আর্কিটেকচারে অংশগ্রহণ করে।
যেকোনো স্বতন্ত্র A20B-1006 ভ্যারিয়েন্টের কার্যকরী উদ্দেশ্য তার সাফিক্স নম্বর দ্বারা নির্ধারিত হয়।
সিরিজের বিভিন্ন সাফিক্স নম্বর বিভিন্ন ফাংশনের সাথে সঙ্গতিপূর্ণ — কিছু ভ্যারিয়েন্ট সংযোগ বা ব্যাকপ্লেন বোর্ড হিসাবে কাজ করে, অন্যরা পেরিফেরাল ডিভাইস বা সাবসিস্টেম ইন্টিগ্রেশনের জন্য নির্দিষ্ট ইন্টারফেস ফাংশন সরবরাহ করে।
-0480 সাফিক্সটি সিরিজের মধ্যে এই বোর্ডের নির্দিষ্ট ফাংশন সনাক্ত করে।
FANUC CNC কন্ট্রোলারের প্রতিটি বোর্ড সিস্টেমের নকশা অনুযায়ী কাজ করার জন্য সঠিকভাবে কাজ করতে হবে। যদি কোনো বোর্ড ত্রুটিপূর্ণ হয়, তবে এটি যে ফাংশনগুলি সরবরাহ করে তা হারিয়ে যায়।
মেশিনটি কিছু ক্ষেত্রে কাজ চালিয়ে যেতে পারে, অথবা এটি সম্পূর্ণভাবে বন্ধ হয়ে যেতে পারে, কোন বোর্ড প্রভাবিত হয়েছে তার উপর নির্ভর করে।
পিসিবি বোর্ডের জন্য সঠিক পার্ট নম্বর সনাক্তকরণ অত্যন্ত গুরুত্বপূর্ণ। দুটি A20B-1006 ভ্যারিয়েন্ট শারীরিক ভাবে একই রকম দেখতে হতে পারে কিন্তু ভিন্ন ফাংশন পরিবেশন করতে পারে।
একটি ভুল সাফিক্স সহ একটি বোর্ড এটি যে অবস্থানে রয়েছে তার জন্য সঠিক সংকেত এবং সংযোগ সরবরাহ করবে না।
একটি প্রতিস্থাপন A20B-1006-0480 সোর্সিং করার আগে, ইনস্টল করা বোর্ডের লেবেল থেকে পার্ট নম্বর নিশ্চিত করুন।
লেবেল হল কর্তৃত্বপূর্ণ শনাক্তকারী। যদি উপলব্ধ থাকে তবে মেশিনের বৈদ্যুতিক ডকুমেন্টেশনের সাথে ক্রস-রেফারেন্স করুন।
বোর্ডের ভিজ্যুয়াল পরিদর্শন বা মেশিনের প্রকার সম্পর্কে সাধারণ জ্ঞান লেবেল যাচাইকরণের নির্ভরযোগ্য বিকল্প নয়।
সমস্ত FANUC পিসিবিতে ইলেক্ট্রোস্ট্যাটিক-সংবেদনশীল উপাদান থাকে। অ্যান্টি-স্ট্যাটিক সতর্কতা সহ হ্যান্ডেল করুন: একটি গ্রাউন্ডেড রিস্ট স্ট্র্যাপ পরুন, প্রান্তগুলি ধরে বোর্ডগুলি হ্যান্ডেল করুন এবং কম্পোনেন্ট লিড বা সার্কিট ট্রেসের সাথে যোগাযোগ এড়িয়ে চলুন। অ্যান্টি-স্ট্যাটিক প্যাকেজিংয়ে সংরক্ষণ করুন।
আর্দ্র পরিবেশ এবং চরম তাপমাত্রা থেকে দূরে রাখুন।
জাপানে উৎপাদিত FANUC বোর্ডগুলি শিল্প পরিষেবা জীবনের জন্য ডিজাইন করা হয়েছে — এগুলি শক্তিশালী। তবে, অনুপযুক্ত হ্যান্ডলিং থেকে ইলেক্ট্রোস্ট্যাটিক ডিসচার্জ ক্ষতির হাত থেকে তারা অনাক্রম্য নয়, যা সুপ্ত ত্রুটি সৃষ্টি করতে পারে যা বোর্ড ইনস্টল এবং পাওয়ার আপ করার পরেই দেখা যায়।
প্রশ্ন ১: আমি কিভাবে নিশ্চিত করব যে A20B-1006-0480 আমার মেশিনের জন্য সঠিক প্রতিস্থাপন?
মেশিনে বর্তমানে ইনস্টল করা বোর্ডের লেবেলটি পরীক্ষা করুন। সম্পূর্ণ পার্ট নম্বর — A20B-1006-0480 — হুবহু মিলান। আপনার মেশিনের বৈদ্যুতিক ডকুমেন্টেশন বা আপনার কন্ট্রোলার টাইপের জন্য FANUC হার্ডওয়্যার ম্যানুয়ালের সাথে ক্রস-রেফারেন্স করুন।
লেবেলের পার্ট নম্বর হল সঠিক শনাক্তকারী। শুধুমাত্র ভিজ্যুয়াল উপস্থিতির উপর নির্ভর করবেন না।
প্রশ্ন ২: ইনস্টলেশনের আগে কি A20B-1006-0480 পরীক্ষা করা যেতে পারে?
বেশিরভাগ FANUC পিসিবি শুধুমাত্র তাদের জন্য ডিজাইন করা কন্ট্রোলার সিস্টেমের মধ্যে কার্যকরীভাবে পরীক্ষা করা যেতে পারে।
সিস্টেমের বাইরে স্ট্যান্ডঅ্যালোন টেস্টিং বেশিরভাগ বোর্ডের জন্য ব্যবহারিক নয়। স্বনামধন্য সরবরাহকারীরা শিপিংয়ের আগে একটি সামঞ্জস্যপূর্ণ কন্ট্রোলারের মধ্যে পাওয়ারের অধীনে বোর্ডগুলি পরীক্ষা করে।
ব্যবহৃত বা সংস্কার করা ইউনিট সোর্সিং করার সময় পরীক্ষার ডকুমেন্টেশন জিজ্ঞাসা করুন।
প্রশ্ন ৩: মেশিনটি মাঝে মাঝে ত্রুটি দেখাতে শুরু করেছে যা সবসময় পুনরুত্পাদন করা যায় না। এই ধরনের একটি পিসিবি কি কারণ হতে পারে?
মাঝে মাঝে ত্রুটি যা ধারাবাহিকভাবে পুনরুত্পাদন করা যায় না তা প্রায়শই বোর্ড-সম্পর্কিত হওয়ার চেয়ে সংযোগকারী-সম্পর্কিত। একটি বোর্ড প্রতিস্থাপনের আগে, সন্দেহজনক বোর্ডের সমস্ত সংযোগকারী পরীক্ষা করুন — নিশ্চিত করুন যে সেগুলি সম্পূর্ণরূপে বসে আছে এবং সংযোগকারী যোগাযোগগুলিতে কোনও অক্সিডেশন বা ক্ষতি দেখা যাচ্ছে না।
সংযোগকারীগুলি পুরানো হওয়ার সাথে সাথে পুরানো মেশিনগুলিতে মাঝে মাঝে যোগাযোগ সাধারণ।
সংযোগকারীগুলি পুনরায় স্থাপন করা বোর্ড প্রতিস্থাপনের প্রতিশ্রুতি দেওয়ার আগে এটিকে একটি কারণ হিসাবে বাদ দেয়।
প্রশ্ন ৪: একটি স্পেয়ার হিসাবে A20B-1006-0480 কিভাবে সংরক্ষণ করা উচিত?
একটি শীতল, শুষ্ক স্থানে অ্যান্টি-স্ট্যাটিক প্যাকেজিংয়ে সংরক্ষণ করুন। আর্দ্রতা, সরাসরি সূর্যালোক এবং চরম তাপমাত্রার সংস্পর্শ এড়িয়ে চলুন।
বোর্ডে কোনও ব্যাটারি নেই এবং স্টোরেজ অবস্থার অধীনে কোনও সময়-ক্ষয়কারী সক্রিয় উপাদান নেই।
সঠিক স্টোরেজের সাথে, বোর্ডটি অনির্দিষ্টকালের জন্য তার কার্যকরী অবস্থা বজায় রাখে। দীর্ঘ স্টোরেজের পরে ইনস্টলেশনের আগে সংযোগকারীগুলিতে অক্সিডেশন পরীক্ষা করুন।
প্রশ্ন ৫: এই বোর্ডটি সোর্সিং করার জন্য সাধারণ লিড টাইম কত?
লিড টাইম স্টক প্রাপ্যতার উপর নির্ভর করে। লিগ্যাসি FANUC বোর্ডগুলির জন্য নতুন উৎপাদন সবসময় উপলব্ধ থাকে না — সরবরাহ অনুমোদিত পরিবেশকের অতিরিক্ত স্টক বা পরীক্ষিত সংস্কার করা ইউনিট থেকে আসে।
FANUC পিসিবি ইনভেন্টরি সক্রিয়ভাবে বজায় রাখে এমন সরবরাহকারীরা সাধারণত স্টক আইটেমগুলির জন্য কয়েক দিনের মধ্যে শিপিং করতে পারে।
যদি বোর্ডটি একটি গুরুত্বপূর্ণ উৎপাদন মেশিনের জন্য প্রয়োজন হয়, তবে অভ্যন্তরীণভাবে একটি পরীক্ষিত স্পেয়ার থাকা ভবিষ্যতের মেরামতের পরিস্থিতিতে লিড টাইম দূর করে।
