| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-1005-0420 |

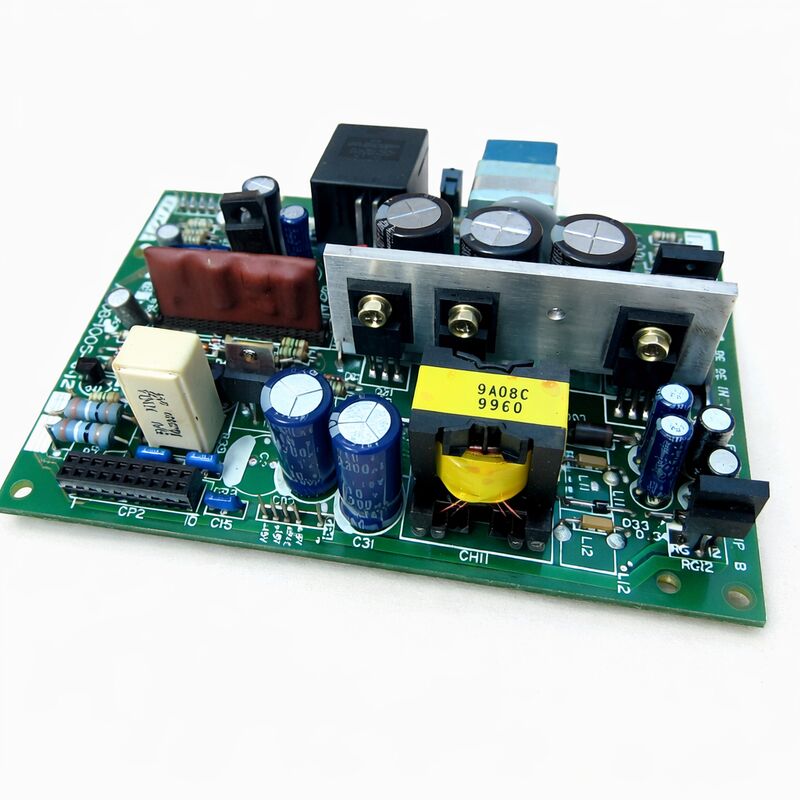

দ্যFANUC A20B-1005-0420is the power supply PCB for FANUC's Series 16B/18B/21B generation CNC controllers — the "B-series" generation that bridges the earlier analogue A-series controls and the subsequent i-series digital controls, এবং যা নব্বইয়ের দশকের সময়কে প্রতিনিধিত্ব করে যখন ফ্যানুক সিএনসি বিশ্বব্যাপী মেশিন টুল উত্পাদন ক্ষেত্রে প্রভাবশালী পছন্দ ছিল।
A20B-1005-0420 এর 24VDC ইনপুট ডিজাইনটি বোঝার যোগ্য, কারণ এটি পূর্ববর্তী FANUC নিয়ামক প্রজন্মের ব্যবহৃত PSU পদ্ধতির থেকে একটি ইচ্ছাকৃত স্থাপত্য পরিবর্তন প্রতিনিধিত্ব করে।
Earlier FANUC power supply designs (such as those in the Series 16A and 15A controllers) accepted AC mains input directly and included their own rectification and power factor correction stages on the PSU board.
বি-সিরিজ পদ্ধতিতে এই প্রাথমিক শক্তি পর্যায়টি সিএনসি নিয়ামকের পিএসইউ বোর্ড থেকে সরিয়ে আলাদা,বাহ্যিক ২৪ ভিডিসি পাওয়ার সাপ্লাই ০ সাধারণত মেশিনের বৈদ্যুতিক ক্যাবিনেটের অন্য কোথাও মাউন্ট করা একটি বিশেষ সুইচ-মোড পাওয়ার সাপ্লাই.
এই আর্কিটেকচারাল পরিবর্তনের কারণগুলি ব্যবহারিক। সিএনসি নিয়ামকের অভ্যন্তরীণ পিএসইউ বোর্ড থেকে প্রাথমিক শক্তি রূপান্তর পৃথক করে,FANUC সিএনসি বোর্ড সরলীকৃত ¢ A20B-1005-0420 শুধুমাত্র সরবরাহিত 24V থেকে ডিসি-টু-ডিসি রূপান্তর পরিচালনা করতে হবে CNC এর লজিক এবং এনালগ সার্কিট দ্বারা প্রয়োজনীয় নিম্ন নিয়ন্ত্রিত ভোল্টেজ.
বোর্ডটি ছোট, কম তাপ উৎপন্ন করে, এবং ফলস্বরূপ আরো নির্ভরযোগ্য।
বোর্ডটি সরবরাহকারী 24VDC সরবরাহ সাধারণত মেশিনের অন্যান্য 24VDC সার্কিটগুলি (সেন্সর, সোলেনোডস,মেশিনের I/O সুইচিং ট্রানজিয়েন্টকে CNC এর অভ্যন্তরীণ পাওয়ার সাপ্লাইতে সংযুক্ত হতে বাধা দেওয়ার জন্য.
| প্যারামিটার | মূল্য |
|---|---|
| ইনপুট ভোল্টেজ | 24VDC |
| টাইপ সি | 16B, 18B (FS-18TB, FS-18GB) এর জন্য |
| টাইপ বি | 21B, 210B (FS-21TB, FS-21MB) এর জন্য |
| মাউন্ট | I/O PSU বোর্ডে পিগিব্যাক |
| আউটপুট রেল | +৫ ভোল্ট, ±১৫ ভোল্ট এবং সহায়ক রেল |
| সিরিজ | A20B-1005 |
| উৎপত্তি | জাপান |
FANUC সিরিজ 18B এবং 21B নিয়ামক র্যাকের মধ্যে, পাওয়ার সাপ্লাই সেট দুটি স্তর নিয়ে গঠিত।নিম্ন স্তরটি হল I/O PSU বোর্ড ∙ একটি বড় বোর্ড যা 24VDC ইনপুটের মধ্যে ইন্টারফেস পরিচালনা করে, সিএনসির অভ্যন্তরীণ পাওয়ার বাস, এবং মেশিনের I/O সার্কিট (ইনপুট মডিউল, আউটপুট মডিউল, রিলে ইন্টারফেস) ।
উপরের স্তর, একটি পিগিব্যাক বিন্যাসে সরাসরি I / O PSU বোর্ডের উপরে মাউন্ট করা হয়, এটি A20B-1005-0420 board বোর্ড যা CNC এর যুক্তি দ্বারা প্রয়োজনীয় নির্ভুলভাবে নিয়ন্ত্রিত DC রেলগুলি তৈরি করে,মেমরি, সার্ভো ইন্টারফেস, এবং প্রদর্শন ইলেকট্রনিক্স।
এই দ্বি-স্তরীয় বিন্যাস ফলকগুলিকে ত্রুটি সন্ধানের সময় পৃথক করার অনুমতি দেয়। If the CNC's operator panel lights and I/O are functional (indicating the I/O PSU board is delivering 24V to the machine interface circuits) but the CNC's CPU and memory modules are not initialising (indicating a failure in the logic supply rails), ত্রুটিটি উপরের A20B-1005-0420 বোর্ডে অবস্থিত।
বিপরীতভাবে, যদি মেশিনের I/O এবং CNC লজিক উভয়ই একই সাথে ব্যর্থ হয়, তাহলে ত্রুটিটি পুরো সমাবেশকে 24VDC সরবরাহ করতে পারে।
-০৪২০ ভেরিয়েন্ট (টাইপ সি ১৬বি/১৮বি এর জন্য, টাইপ বি বড় ক্ষমতা 21বি এর জন্য) দুটি সাধারণ ভেরিয়েন্টের মধ্যে ভারী-ডুয়িং ০ এটি তার ভাইয়ের চেয়ে বেশি বর্তমান ক্ষমতা সরবরাহ করে,-0421 (যা 21B জন্য ছোট ক্ষমতা টাইপ বি, এবং 18C/16C এর জন্য টাইপ সি) ।
আরও আই / ও, বৃহত্তর সার্ভো সিস্টেম বা উচ্চতর পাওয়ার ডিসপ্লে ইউনিটের সাথে মেশিনগুলিকে উচ্চতর ক্ষমতা -0420 বৈকল্পিকের প্রয়োজন।
Substituting the lower-capacity -0421 in a machine requiring the -0420 may result in supply rail sag under full load — a common cause of intermittent alarms that are difficult to trace without measuring supply voltages under operational load.
বি সিরিজের সিএনসি প্রজন্মের পাওয়ার সাপ্লাই ব্যর্থতা বৈশিষ্ট্যযুক্ত নিদর্শনগুলির সাথে উপস্থিত হয় যা অভিজ্ঞ রক্ষণাবেক্ষণ প্রকৌশলীরা স্বীকৃতি দেয়ঃ
সিএনসি মৃত বলে মনে হচ্ছে:কোন ডিসপ্লে নেই, সিএনসি শীতল করার ফ্যান থেকে কোন ফ্যান সাড়া নেই, কোন বোর্ডে কোন LED কার্যকলাপ নেই।
এটি সম্পূর্ণ বিদ্যুৎ সরবরাহের ব্যর্থতার দিকে ইঙ্গিত দেয় first প্রথমে ইনপুট টার্মিনালে 24VDC সরবরাহ পরীক্ষা করুন, তারপরে পিএসইউ বোর্ডগুলিতে ফুটো ফিউজগুলি পরীক্ষা করুন, তারপরে A20B-1005-0420 নিজেই সন্দেহ করুন।
সিএনসি আংশিকভাবে শুরু করে তারপর বন্ধ করে দেয়ঃসিএনসি বুট করতে শুরু করে, প্রধান বোর্ডে সংক্ষিপ্তভাবে এলইডি আলোকিত হয়, ডিসপ্লেটি একটি স্টার্টআপ স্ক্রিন দেখায়, তারপরে থামে এবং একটি সিস্টেম অ্যালার্ম দেখায়।
এটি এমন একটি পাওয়ার সাপ্লাইকে বোঝায় যা হালকা-লোডের বর্তমান উত্স করতে পারে (বেশিরভাগ মডিউল এখনও সক্রিয় না থাকলে স্টার্টআপের সময়) তবে পূর্ণ লোডের অধীনে স্থিতিশীল ভোল্টেজ বজায় রাখতে পারে না।
পূর্ণ সিস্টেম লোডের অধীনে +5V সরবরাহ রেল পরিমাপ করুন একটি রেল যা সমস্ত মডিউল সক্রিয় সঙ্গে 4.75V নীচে sags কিন্তু 5 readsতার প্রাথমিক বুট পর্যায়ে CNC সঙ্গে 05V অপর্যাপ্ত বর্তমান ক্ষমতা সঙ্গে একটি সরবরাহ নিশ্চিত.
পরিবেষ্টিত তাপমাত্রার সাথে সম্পর্কিত অন্তর্বর্তী সিস্টেম এলার্মঃসিএনসি ঠান্ডা অবস্থায় সঠিকভাবে কাজ করে তবে 30 ′′ 60 মিনিটের অপারেশনের পরে এলোমেলো অ্যালার্ম (মেমরি প্যারিটি ত্রুটি, সিস্টেম অ্যালার্ম) তৈরি করে।
এটি হল ক্লাসিক ইলেক্ট্রোলাইটিক ক্যাপাসিটর বয়স্ক হওয়ার লক্ষণ ∙ ক্যাপাসিটরগুলি শীতকালে ভাল কাজ করে এবং উত্তাপিত হলে ESR বৃদ্ধি পায়,অপারেটিং তাপমাত্রায় যোগান রেলের বৃদ্ধি পায় যা মেমরি এবং লজিক সার্কিটগুলিকে বিরক্ত করে.
অ্যালার্ম 910 (SRAM প্যারিটি ত্রুটি) ব্যাটারি ব্যর্থতার কারণে নয়ঃযদি এসআরএএম ব্যাটারিটি ভালভাবে নিশ্চিত করা হয় তবে অ্যালার্ম 910 বিরতিপূর্ণভাবে প্রদর্শিত হয়, একটি সরবরাহ ভোল্টেজ রিপল সমস্যা পরবর্তী সন্দেহজনক ¢ সিএমওএস এসআরএএম সার্কিটগুলি সরবরাহ ভোল্টেজ রিপলগুলিতে সংবেদনশীল,এবং অবনমিত ক্যাপাসিটার সহ একটি পিএসইউ তার নামমাত্র সহনশীলতা ব্যান্ডটি ছেড়ে না দিয়ে সমতা ত্রুটির কারণ হওয়ার জন্য পর্যাপ্ত তরঙ্গ তৈরি করতে পারে.
A20B-1005-0420 হল FANUC B-সিরিজের রক্ষণাবেক্ষণ বাস্তুতন্ত্রের মধ্যে সর্বাধিক ঘন ঘন সার্ভিসিং বোর্ডগুলির মধ্যে একটি,ঠিক কারণ তার ভূমিকা সিস্টেমের প্রতিটি অন্যান্য বোর্ডের ক্ষমতা সরবরাহের এর কর্মক্ষমতা কোন অবনতি সমগ্র নিয়ামক প্রভাবিত.
বিশেষায়িত FANUC সার্ভিস সেন্টারগুলি সাধারণত উল্লেখিত ত্রুটির নির্বিশেষে, PSU রিভিশন চলাকালীন স্ট্যান্ডার্ড প্র্যাকটিস হিসাবে সম্পূর্ণ ক্যাপাসিটর প্রতিস্থাপন অন্তর্ভুক্ত করে।
এই প্রতিরোধমূলক পদ্ধতি অর্থনৈতিকভাবে যুক্তিসঙ্গতঃ ক্যাপাসিটর প্রতিস্থাপন একটি মেরামতের জন্য সর্বনিম্ন খরচ যোগ করে,কিন্তু এটি কর্মশালায় মেশিন ফেরত আগে সবচেয়ে সাধারণ ভবিষ্যতে ব্যর্থতা মোড নির্মূল.
এক্সচেঞ্জ সার্ভিস (একটি ত্রুটিযুক্ত বোর্ডের বিনিময়ে একটি পুনর্নির্মাণ পরীক্ষিত ইউনিট প্রেরণ, প্রায়শই 6~12 মাসের ওয়ারেন্টি সহ) মেশিনের ডাউনটাইমকে হ্রাস করার জন্য সবচেয়ে কার্যকর উপায়।
Having a spare A20B-1005-0420 held on site is standard practice in facilities with multiple machines fitted with Series 18B or 21B controls — the part is common enough that the investment is easily justified against the daily production loss of an unplanned machine stoppage.
প্রশ্ন 1: A20B-1005-0420 একটি "বড় ক্ষমতা" ভেরিয়েন্ট হিসাবে বর্ণনা করা হয়। -0421 এর তুলনায় বিশেষত কী বড়?
-০৪২০ এর তুলনায় -০৪২১ এর চেয়ে তার নিয়ন্ত্রিত রেল জুড়ে উচ্চতর মোট আউটপুট বর্তমান সরবরাহ করে।একই ফর্ম ফ্যাক্টর বোর্ড বিভিন্ন বর্তমান রেটিং প্রদান করে বিভিন্ন নিয়ামক কনফিগারেশন পরিবেশন করে.
আরও আই / ও মডিউল, উচ্চ-ক্ষমতা সার্ভো এম্প্লিফায়ার সংযোগ বা বৃহত্তর ডিসপ্লে ইউনিটগুলির সাথে নিয়ামকগুলি পিএসইউ থেকে আরও বেশি বর্তমান গ্রহণ করে; তাদের -0420 (বড় ক্ষমতা) প্রয়োজন।
কম মডিউল সহ সহজ নিয়ামকগুলি কম বর্তমান আঁকে এবং -0421 (ছোট ক্ষমতা) ব্যবহার করে।
মেশিনের মূল কনফিগারেশন ডকুমেন্টেশনে অংশের নম্বরগুলি নির্দিষ্ট মেশিনের জন্য কোন ভেরিয়েন্টটি সঠিক তা নিশ্চিত করে।
প্রশ্ন 2: 24VDC সরবরাহ ভোল্টেজ সহনশীলতা A20B-1005-0420 এর অপারেশন প্রভাবিত করতে পারে?
হ্যাঁ, A20B-1005-0420 এর 24VDC ইনপুটটি বোর্ডের নির্দিষ্ট ইনপুট টোলারেন্সের মধ্যে থাকা উচিত, সাধারণত 24VDC ±10% (21.6V থেকে 26.4V) ।সর্বনিম্নের নীচে সরবরাহের ভোল্টেজগুলি অভ্যন্তরীণ ডিসি-ডিসি রূপান্তরকারীদের তাদের নিয়ন্ত্রনের পরিসরের বাইরে কাজ করে, আউটপুট রেল স্থিতিশীলতা হ্রাস।
বোর্ডের ইনপুট সুরক্ষা এবং সুইচিং উপাদানগুলি ক্ষতিগ্রস্ত করার সর্বাধিক ঝুঁকি থেকে উল্লেখযোগ্যভাবে বেশি ভোল্টেজ।
24VDC পাওয়ার সাপ্লাই বোর্ডের ইনপুট টার্মিনালে পরিমাপ করা উচিত (পাওয়ার সাপ্লাই ইউনিট নিজেই নয়,ক্যাবল ভোল্টেজ ড্রপ জন্য অ্যাকাউন্ট) এবং স্পেসিফিকেশন মধ্যে নিশ্চিত আগে PSU বোর্ড ব্যর্থ হয়েছে উপসংহার.
প্রশ্ন 3: A20B-1005-0420 প্রতিস্থাপনের পরে, CNC অ্যালার্ম 910 (SRAM সমতা ত্রুটি) দেখায়। এটি প্রতিস্থাপন বোর্ডের দোষ?
Alarm 910 immediately after a PSU board replacement suggests a supply voltage issue rather than a board fault — the new board may have slightly different output characteristics that expose an SRAM battery issue that the original board was masking, অথবা রিপ্লেসমেন্ট বোর্ডের একটি মার্জিনাল আউটপুট থাকতে পারে যা SRAM ভোল্টেজ সংবেদনশীলতার সমস্যা সৃষ্টি করে।
প্রথমে এসআরএএম ব্যাটারির ভোল্টেজ চেক করুন।
তারপর +5V এবং ±15V রেলগুলি পরিমাপ করুন সিস্টেমটি সম্পূর্ণরূপে লোড করা হলে। যদি সমস্ত ভোল্টেজ স্পেসিফিকেশনের মধ্যে থাকে এবং ব্যাটারি ভাল হয়,ব্যাকআপ থেকে সিএনসি পরামিতিগুলি পুনরায় লোড করুন √ SRAM ডেটা প্রতিস্থাপন পদ্ধতির সময় ক্ষতিগ্রস্ত হতে পারে (বিশেষত যদি SRAM মডিউল ইনস্টলেশন ধাপের সময় মেশিনটি বন্ধ করা হয়).
প্রশ্ন 4: A20B-1005-0420 কি FANUC সিরিজ 20 এবং 21B নিয়ামকগুলির সাথে সামঞ্জস্যপূর্ণ?
সিরিজ ২১বি এবং সিরিজ ২০ হার্ডওয়্যার বিভিন্ন প্রজন্মের বিভিন্ন র্যাক আর্কিটেকচার।
A20B-1005-0420 বিশেষভাবে সিরিজ 21B (এবং এর সম্পর্কিত বৈকল্পিক 210-B) এর জন্য ডিজাইন করা হয়েছিল। সিরিজ 20 একটি ভিন্ন পিএসইউ সমাবেশ ব্যবহার করে।
একটি প্রতিস্থাপন পিএসইউ অর্ডার করার আগে মূল হার্ডওয়্যার ডকুমেন্টেশনের সাথে নির্দিষ্ট সিএনসি সিস্টেম ভেরিয়েন্টটি নিশ্চিত করুন, 20 সিরিজ বনাম 21 সিরিজ,যেহেতু দুটি সিস্টেম পিএসইউ পর্যায়ে বিনিময়যোগ্য নয়.
প্রশ্ন 5: বোর্ডটি ব্যর্থ হয়েছে বলে সিদ্ধান্ত নেওয়ার আগে A20B-1005-0420 এর কোন ফিউজগুলি পরীক্ষা করা উচিত?
A20B-1005-0420 সাধারণত ইনপুট 24VDC লাইন এবং কিছু কনফিগারেশনে পৃথক আউটপুট রেলগুলি রক্ষা করার জন্য এক বা একাধিক বোর্ড-মাউন্ট ফিউজ অন্তর্ভুক্ত করে।
এই ফিউজগুলি র্যাক থেকে বোর্ডটি সরিয়ে নিয়ে অ্যাক্সেসযোগ্য।
একটি উড়িয়ে দেওয়া ইনপুট ফিউজ একটি সম্পূর্ণ বোর্ড ব্যর্থতার সাথে একইভাবে উপস্থাপন করে, কোন আউটপুট ভোল্টেজ নেই,কোন LED কার্যকলাপ নেই, কিন্তু ফিউজ প্রতিস্থাপন করে সমাধান করা হয় (এবং এটি উড়িয়ে দেওয়ার জন্য অতিরিক্ত বর্তমানের ঘটনাটি কী ঘটেছে তা সনাক্ত করা).
বোর্ডের শক্তি রূপান্তর সার্কিট ব্যর্থ হয়েছে বলে সিদ্ধান্ত নেওয়ার আগে বোর্ড-মাউন্ট করা সমস্ত ফিউজকে চাক্ষুষভাবে এবং অবিচ্ছিন্নতা পরীক্ষক দিয়ে পরীক্ষা করুন।
প্রতিস্থাপনের পর অবিলম্বে আবার ফ্যাবলেটটি ফুটে উঠলে এটি সত্যিকারের ওভারকরেন্ট ত্রুটির ইঙ্গিত দেয় যা পিএসইউ নিরাপদভাবে কাজ করতে পারে তার আগে সমাধান করা উচিত।
