| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A20B-1003-0090 |

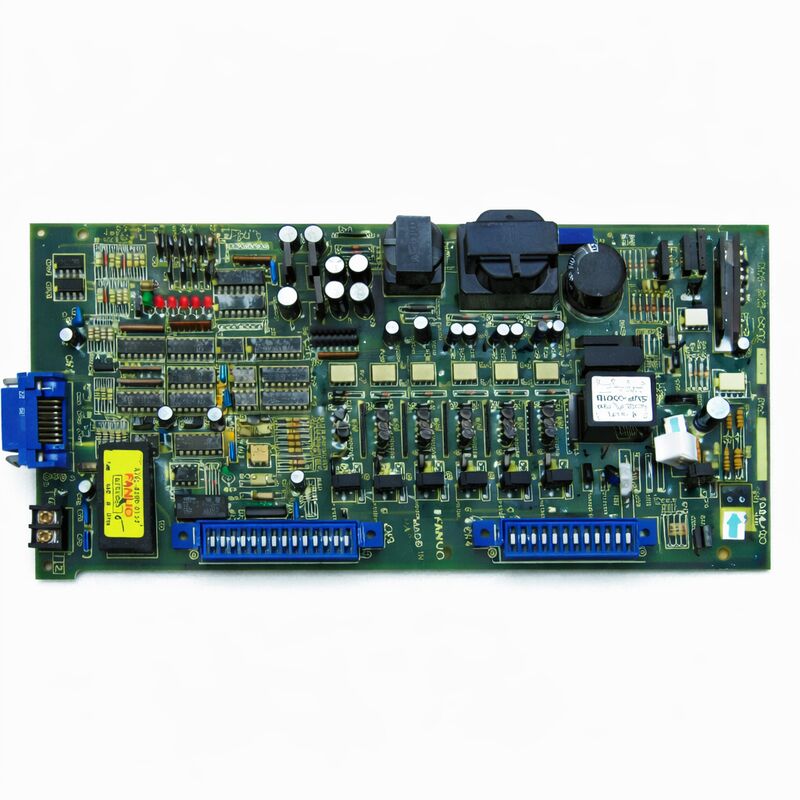

পার্ট নম্বরঃA20B-1003-0090
নির্মাতাঃFANUC কর্পোরেশন (জাপান)
পণ্যের ধরনঃএক অক্ষের এসি সার্ভো কন্ট্রোল পিসিবি
বোর্ড সিরিজঃA20B-1003
ড্রাইভ সামঞ্জস্যতাঃA06B-6058 সিরিজ (S সিরিজের এক-অক্ষের এসি সার্ভো এম্প্লিফায়ার)
মোটর সামঞ্জস্যতাঃ0S থেকে 30S/3000 সিরিজের এসি সার্ভো মোটর
ইন্টারফেসঃপিডব্লিউএম (ডিজিটাল, সিএনসি নিয়ামক থেকে)
সামঞ্জস্যপূর্ণ সিএনসিঃসিরিজ ০-এ, ০-বি, ০-সি; প্রথম সিরিজ ১৫, ১৬, ১৮ (মডেল এ)
ড্রাইভ মডেলঃA06B-6058-H004, H005, H006, H012, H013, H025
The A20B-1003-0090 is the control PCB for FANUC's S Series single-axis AC servo amplifier units in the 6058 family — described by specialists as one of the most widely deployed servo control boards in FANUC's history.
এটি ওপেন-ফ্রেম 6058 সিরিজের ড্রাইভ ইউনিটগুলির সামনের মুখের বোর্ড, ডিজিটাল সার্ভো কন্ট্রোল ইলেকট্রনিক্সের আবাসস্থল যখন সহযোগী পাওয়ার বোর্ড পাওয়ার স্টেজটি পরিচালনা করে।
প্রতিটি A06B-6058-H004, H005, H006, H012, H013, এবং H025 ড্রাইভ ইউনিট ✓ FANUC S- সিরিজের সম্পূর্ণ এক-অক্ষের ড্রাইভ ✓ এই বোর্ডটি নিয়ন্ত্রণ বুদ্ধি হিসাবে সজ্জিত করা হয়েছিল।
S সিরিজের ডিজিটাল ড্রাইভগুলি FANUC এর অ্যানালগ সার্ভো সিস্টেম থেকে সম্পূর্ণ ডিজিটাল সার্ভো কন্ট্রোলের রূপান্তরকে প্রতিনিধিত্ব করে।
A20B-1003-0090 সিএনসি কন্ট্রোলার থেকে পিডব্লিউএম (পলস-ব্রাইডম মডুলেশন) কমান্ড গ্রহণ করেছেগোলমাল প্রতিরোধী সংকেত গতি চাহিদা কোডিং এবং সার্ভো মোটর থেকে এনকোডার অবস্থান প্রতিক্রিয়া প্রক্রিয়া.
এই ইনপুট থেকে, বোর্ড সার্ভো কন্ট্রোল অ্যালগরিদম চালায়ঃ বর্তমান কমান্ড পাওয়ার বোর্ডে যায়, যা মোটর চালায়; অবস্থান প্রতিক্রিয়া ফিরে নিয়ামক যায়,যেটি পরবর্তী পজিশনের চাহিদা আপডেট করেছে.
এই বোর্ড একটি বিশাল ইনস্টল বেস পরিবেশন করে। FANUC এর সিরিজ 0 নিয়ামক 0-A, 0-B, এবং 0-C প্রজন্মের সবচেয়ে বাণিজ্যিকভাবে সফল CNC নিয়ামক কখনও উত্পাদিত মধ্যে ছিল,এবং এস সিরিজ ড্রাইভ তাদের উৎপাদন জীবন অধিকাংশ সময় এই নিয়ামকদের জন্য পছন্দ servo সিস্টেম ছিল.
প্রথম সিরিজ 15, 16, এবং 18 মডেল এ সিস্টেমগুলিও এই ড্রাইভগুলি ব্যাপকভাবে ব্যবহার করেছিল।
এর ফলে মেশিনের একটি বিশাল জনসংখ্যা তৈরি হয়েছে ∙ টার্নিং সেন্টার, মেশিনিং সেন্টার,১৯৮০-এর দশকের শেষ থেকে ১৯৯০-এর দশকের মাঝামাঝি পর্যন্ত ০ যা এখনও কার্যকরী A20B-1003-0090 বোর্ডের উপর নির্ভর করে.
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A20B-1003-0090 |
| নির্মাতা | FANUC কর্পোরেশন |
| পণ্যের ধরন | এক অক্ষের এসি সার্ভো কন্ট্রোল পিসিবি |
| বোর্ড সিরিজ | A20B-1003 |
| ড্রাইভ সামঞ্জস্য | A06B-6058-H004, H005, H006, H012, H013, H025 |
| মোটর কভারিং | 0S থেকে 30S/3000 |
| ইন্টারফেস | পিডব্লিউএম ডিজিটাল (সিএনসি নিয়ামক থেকে) |
| সামঞ্জস্যপূর্ণ সিএনসি | সিরিজ ০-এ/বি/সি; সিরিজ ১৫/১৬/১৮ মডেল এ (প্রাথমিক) |
| নির্মাণ | মিশ্রিত থ্রো-হোল এবং এসএমটি |
| উৎপত্তি | জাপান |
| সাথী পাওয়ার বোর্ড | A20B-1003-0081 |
| উপলভ্য অবস্থা | নতুন (অতিরিক্ত) / পুনর্নির্মাণ / মেরামত |
6058 ড্রাইভ সিরিজের একটি দুই-বোর্ডের অভ্যন্তরীণ কাঠামো রয়েছে যা নিয়ন্ত্রণ ইলেকট্রনিক্সকে পাওয়ার ইলেকট্রনিক্স থেকে পৃথক করে।
এই বিচ্ছেদ স্থাপত্যগতভাবে ইচ্ছাকৃত এবং ব্যবহারিকভাবে গুরুত্বপূর্ণ।উচ্চ-ভোল্টেজ সুইচিং IGBTs যা DC বাস ভোল্টেজকে বৈকল্পিক এসিতে রূপান্তর করে যা মোটর চালায়, এবং বর্তমান সেন্সর যা প্রকৃত মোটর বর্তমান পরিমাপ করে।
কন্ট্রোল বোর্ড সিগন্যাল-লেভেল প্রসেসিং পরিচালনা করে, সিএনসি থেকে পিডব্লিউএম ইনপুট, মোটর থেকে এনকোডার ফিডব্যাক এবং বর্তমান কমান্ড গণনা করে এমন অ্যালগরিদম।
A20B-1003-0090 হল কন্ট্রোল বোর্ড। এটি কন্ট্রোলার থেকে PWM কমান্ড গ্রহণ করে এবং মোটরের ইমপ্লাস কোডার ¢ একটি ডিজিটাল এনকোডার পড়ে যা একটি বর্গাকার তরঙ্গ সংকেত হিসাবে অবস্থান প্রতিক্রিয়া সরবরাহ করে।
বোর্ড প্রকৃত মোটর অবস্থান ট্র্যাক করার জন্য এনকোডার ইমপ্লাস গণনা করে, অবস্থান ত্রুটি গণনা করে, গতি লুপ চালায়, এবং পাওয়ার বোর্ডের জন্য বর্তমান কমান্ড তৈরি করে।
পাওয়ার বোর্ড এই কমান্ডের উপর কাজ করে সঠিক মোটর বর্তমান সরবরাহ করতে।
এই দ্বৈত-বোর্ড কাঠামোর অর্থ হল যে অনেক ড্রাইভ ব্যর্থতা শুধুমাত্র একটি বোর্ডের জন্য দায়ী।
পাওয়ার বোর্ডে পাওয়ার ট্রানজিস্টরের ব্যর্থতা সাধারণত কন্ট্রোল বোর্ডকে অক্ষত করে দেয়।
কন্ট্রোল বোর্ডের ইলেকট্রনিক্সের একটি অ্যালার্ম কোড ত্রুটি সাধারণত পাওয়ার বোর্ডকে ক্ষতিগ্রস্ত করে না।
সম্পূর্ণ ড্রাইভ ইউনিট প্রতিস্থাপনের খরচ এড়াতে প্রায়শই বোর্ড-স্তরের লক্ষ্যযুক্ত নির্ণয় এবং শুধুমাত্র ব্যর্থ বোর্ড প্রতিস্থাপন করা সম্ভব।
"এস" সিরিজের মোটর নামকরণ মোটরের অবিচ্ছিন্ন স্টল টর্ক ক্লাস নির্দেশ করে, সংখ্যাটি টর্ক রেটিংকে উপস্থাপন করে। 0S হল ক্ষুদ্রতম ′′ একটি কমপ্যাক্ট,আলোর অক্ষ প্রয়োগের জন্য হালকা-ডুয়িং মোটর.
সাধারণ মেশিনিং অ্যাপ্লিকেশনগুলিতে 10S এবং 20S সবচেয়ে বেশি দেখা যায়।
30S এই বোর্ডের পরিবেশন করা পরিসরের উপরের প্রান্তকে উপস্থাপন করে।
A20B-1003-0090 মূলত এক-অক্ষ 6058 ড্রাইভগুলির জন্য মোটরগুলির সমস্ত ব্যবহারিক পরিসীমা জুড়েছিল, কয়েকটি বিশেষায়িত রূপগুলি বাদে (H002, H003,এবং H007 মডেলের তাদের নির্দিষ্ট প্রয়োজনীয়তার জন্য নির্দিষ্ট নিয়ন্ত্রণ PCB ছিল).
এই সার্বজনীনতা - সাতটি ভিন্ন ড্রাইভ মডেলের ভেরিয়েন্টে একটি কন্ট্রোল বোর্ড - এই বোর্ডটিকে এত প্রচলিত করে তোলার একটি অংশ ছিল। খুচরা স্টকহোল্ডিং সহজ করা হয়েছিলঃএকটি বোর্ড টাইপ 6058 বহর অধিকাংশ আচ্ছাদিত.
পিডব্লিউএম ইন্টারফেসটি এই ড্রাইভটিকে সিএনসি নিয়ামকের সাথে সংযুক্ত করেছিল। নিয়ামকটি আইজিবিটি ব্রিজের জন্য তিন-ফেজ সিনোসয়েডাল মডুলেশন উপস্থাপন করে PWM এর মাধ্যমে PWMA এর মাধ্যমে ছয়টি PWM সংকেত উত্পন্ন করেছিল।
অতিরিক্ত সংকেতগুলি অ্যালার্ম ফিডব্যাক সরবরাহ করে (ALM1 থেকে ALM8), ড্রাইভ রেডি (DRDY), এবং সক্ষম করুন (MCON) ।
সংকেতগুলির সম্পূর্ণ সেট ড্রাইভ-কন্ট্রোলারের ইন্টারফেস গঠন করে।
এই পিডব্লিউএম ইন্টারফেসটি ফ্যানুকের ডিজিটাল সার্ভো জেনারেশনের জন্য মান ছিল।
এটি সমর্থন করে এমন নিয়ামকগুলি ′′ পুরো 0-সিরিজ পরিসীমা এবং প্রাথমিক 15/16/18 পরিবার ′′ যে কোনও সামঞ্জস্যপূর্ণ 6058 ইউনিট চালাতে পারে।
নির্দিষ্ট নিয়ামক ঠিকানা বরাদ্দ এবং প্যারামিটার কনফিগারেশন মেশিনের প্রতিটি ড্রাইভ ইউনিটে সঠিক নিয়ামক আউটপুট সংকেত ম্যাপ।
প্রশ্ন 1: 6058 ড্রাইভ একটি অ্যালার্ম কোড দেখায় যা স্টার্ট-আপের সময় ওভারকরেন্ট নির্দেশ করে। মোটর এবং মোটর তারের ক্ষতিগ্রস্ত না হয়েছে তা নিশ্চিত করা হয়েছে। A20B-1003-0090 কারণ হতে পারে?
কন্ট্রোল বোর্ড বর্তমান কমান্ড তৈরি করে যা পাওয়ার বোর্ড চালায়।
If the control board's current command circuit produces an incorrect or excessive command at startup — due to a failed component in the command generation circuitry — the drive generates an overcurrent alarm even with a healthy motor.
অন্যান্য সমস্ত উপাদান অপরিবর্তিত রেখে ড্রাইভে একটি নিশ্চিত-ভাল A20B-1003-0090 প্রতিস্থাপন করে পরীক্ষা করুন। যদি অ্যালার্মটি ক্লিয়ার হয় তবে মূল নিয়ন্ত্রণ বোর্ডটি ত্রুটিযুক্ত।
প্রশ্ন 2: ড্রাইভ অ্যালার্ম কোডগুলির মধ্যে একটি "FAL" অ্যালার্ম (অভ্যন্তরীণ ফ্যান বন্ধ) অন্তর্ভুক্ত রয়েছে। এটি কি নিয়ন্ত্রণ বোর্ডের ত্রুটি?
না, FAL নির্দেশ করে যে ড্রাইভের অভ্যন্তরীণ শীতল ভ্যানটি বন্ধ হয়ে গেছে। ভ্যানটি কন্ট্রোল বোর্ডের স্বাধীন একটি যান্ত্রিক উপাদান।
ভ্যানটি পরীক্ষা করুন ∙ এটি ধ্বংসাবশেষ দ্বারা আটকে থাকতে পারে বা এর বিয়ারিংগুলি ব্যর্থ হতে পারে।
ড্রাইভের ভোল্টেজ এবং বায়ু প্রবাহের প্রয়োজনীয়তার জন্য নির্ধারিত একটি ম্যাচিং প্রতিস্থাপন দ্বারা বায়ুকে প্রতিস্থাপন করুন।
A20B-1003-0090 ফ্যানের অবস্থা পর্যবেক্ষণ করে এবং FAL অ্যালার্ম তৈরি করে, কিন্তু ফ্যান নিজেই প্রতিস্থাপনের উপাদান।
প্রশ্ন 3: ড্রাইভটি বহু বছর ধরে সঠিকভাবে চলছিল। এখন গ্রীষ্মের পরে মন্ত্রিসভায় অস্বাভাবিক উচ্চ পরিবেষ্টিত তাপমাত্রার সাথে, এটি ডিআরডিওয়াই (ড্রাইভ রেডি) ব্যর্থতা তৈরি করে। কী তদন্ত করা উচিত?
উচ্চ পরিবেষ্টিত তাপমাত্রা কন্ট্রোল বোর্ডে ইলেক্ট্রোলাইটিক ক্যাপাসিটর বৃদ্ধির গতি বাড়ায়। কন্ট্রোল বোর্ডের পাওয়ার সাপ্লাই বিভাগের ক্যাপাসিটরগুলি হ্রাস পাওয়ার সাথে সাথে অভ্যন্তরীণ সরবরাহের ভোল্টেজ তরঙ্গ বিকাশ করে।
কন্ট্রোল বোর্ডের সার্কিটগুলি সঠিকভাবে শুরু করতে ব্যর্থ হতে পারে যখন সরবরাহ ভোল্টেজ প্রান্তিক হয়, DRDY ব্যর্থতা তৈরি করে।
এটি উচ্চ পরিবেষ্টিত তাপমাত্রায় বেশি সম্ভাবনা রয়েছে কারণ তাপমাত্রার সাথে ক্যাপাসিটরগুলির ESR বৃদ্ধি পায়।
নতুন ক্যাপাসিটর দিয়ে কন্ট্রোল বোর্ডের সংস্কারই উপযুক্ত সমাধান।
প্রশ্ন 4: একটি প্রতিস্থাপন A20B-1003-0090 ইনস্টল করা হবে। বোর্ডে এমন কোন কনফিগারেশন সেটিংস আছে যা মূলটির সাথে মেলে?
A20B-1003-0090 এর সুইচ বা জাম্পার সেটিং রয়েছে যা নির্দিষ্ট ড্রাইভ ইউনিট এবং মোটর সমন্বয়ের জন্য সেট করা যেতে পারে।
এই সেটিংস নির্দিষ্ট ড্রাইভ মডেলের জন্য বোর্ডের অপারেশন কনফিগার করে এবং এতে লাভ সেটিং, অক্ষের ধরন এবং ইন্টারফেস কনফিগারেশন অন্তর্ভুক্ত থাকতে পারে।
মূল বোর্ডটি সরানোর আগে, সমস্ত সুইচ এবং জাম্পার অবস্থানগুলি নথিভুক্ত করুন বা ছবি তুলুন।
ইনস্টলেশনের আগে প্রতিস্থাপন বোর্ডটি একইভাবে সেট করা আছে তা নিশ্চিত করুন।
ভুল সেটিংস বোর্ড অন্যথায় কার্যকরী এমনকি যদি অ্যালার্ম বা ভুল servo আচরণ হতে পারে।
প্রশ্ন 5: এই বোর্ডটি সবচেয়ে বেশি বিক্রি হওয়া FANUC সার্ভো কন্ট্রোল PCB-গুলির মধ্যে একটি হিসাবে বর্ণনা করা হয়েছে। এর অর্থ কি প্রতিস্থাপন বোর্ডগুলি নির্ভরযোগ্যভাবে উপলব্ধ?
এ২০বি-১০০৩-০০৯০ এর ব্যাপক ঐতিহাসিক প্রয়োগের ফলে পরবর্তি বাজারের সরবরাহ শৃঙ্খলে পর্যাপ্ত সরবরাহ রয়েছে।
পরীক্ষিত অতিরিক্ত ইউনিট, নতুন ক্যাপাসিটর সহ পেশাদারভাবে পুনর্নির্মাণ বোর্ড এবং প্রকৃত মোটর লোডের অধীনে কার্যকরী পরীক্ষা,এবং বিনিময় সেবা সব বিশেষজ্ঞ CNC servo অংশ সরবরাহকারী থেকে পাওয়া যায়.
বোর্ডের ব্যাপক ব্যবহারের অর্থ হল এর নির্ণয় এবং মেরামত করার ক্ষেত্রে অনেক অভিজ্ঞ প্রযুক্তিবিদ রয়েছে।
উৎপাদন-সমালোচনামূলক অ্যাপ্লিকেশনগুলির জন্য, ইনস্টল করা বোর্ডটি ব্যর্থ হওয়ার আগে পরীক্ষিত রিপ্লেস সরবরাহ করা সবচেয়ে বাস্তব পদ্ধতি।
