FANUC A20B-1001-0730 A20B10010730 বোর্ড কার্ড A2OB-1OO1-O73O

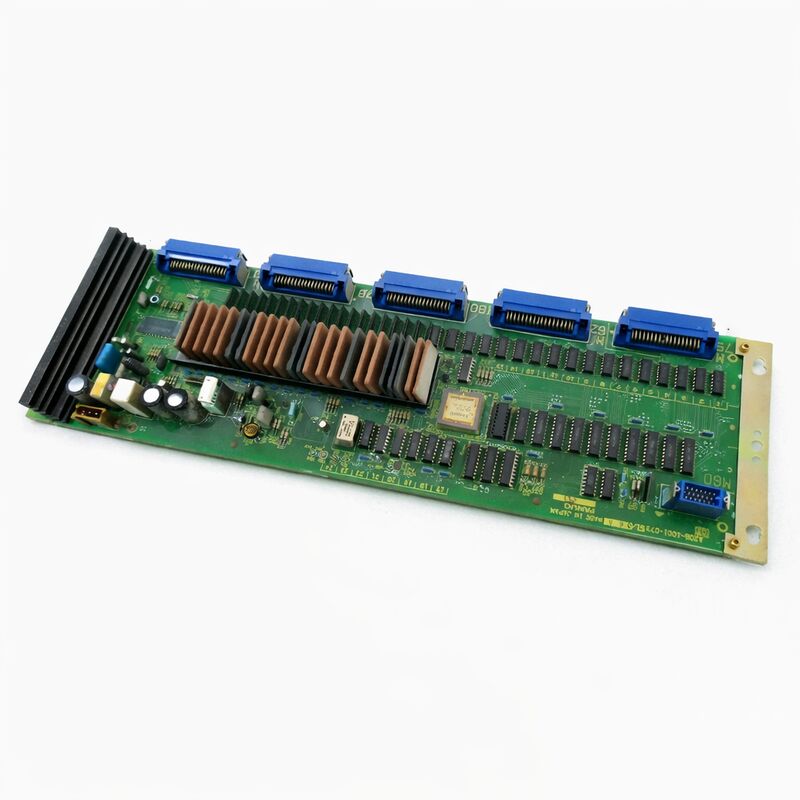

FANUC A20B-1001-0730 104/72 I/O PCB for CNC Control

FANUC A20B-1001-0730 হল একটি I/O-সাইড কন্ট্রোল বোর্ড যা সেখানে ব্যবহৃত হয় যেখানে একটি মেশিনের CNC ক্যাবিনেটের ভিতরে একটি নির্দিষ্ট ডিজিটাল ইনপুট এবং আউটপুট কাঠামোর প্রয়োজন হয়।

এই মডেলটি ব্যাপকভাবে পরিচিত একটি 104/72 I/O PCB হিসাবে, যা I/O B1 হিসাবেও বর্ণিত এবং PMC-M I/O হ্যান্ডলিং এর সাথে যুক্ত।

ব্যবহারিক ক্ষেত্রে, এটি CPU, ডিসপ্লে বা সার্ভো বিভাগের পরিবর্তে মেশিন-সিগন্যাল ইন্টারফেস স্তরের অন্তর্গত।

এই বোর্ডটিকে যা দরকারী করে তোলে তা হল এর স্পষ্ট সিগন্যাল প্রোফাইল। 104/72 পদবিটি নির্দিষ্ট I/O গণনার প্রয়োজন এমন সিস্টেমগুলিতে এটিকে একটি নির্দিষ্ট ভূমিকা দেয় এবং কিছু কন্ট্রোল রেফারেন্স এটিকে বৃহত্তর FANUC 0M বা 0T কনফিগারেশনে একটি অতিরিক্ত I/O বোর্ড হিসাবেও স্থাপন করে।

এটি বোর্ড-টু-বোর্ড প্রতিস্থাপনের জন্য একটি বুদ্ধিমান পছন্দ করে তোলে যখন বিদ্যমান কন্ট্রোল ইতিমধ্যেই একই I/O লেআউট ব্যবহার করে।

মূল পণ্যের ডেটা

অ্যাপ্লিকেশন পরিস্থিতি

A20B-1001-0730 সাধারণত CNC সিস্টেমে ব্যবহৃত হয় যেখানে একটি ডেডিকেটেড 104-ইনপুট / 72-আউটপুট I/O কাঠামো কন্ট্রোল এবং মেশিন-সাইড সিগন্যাল আদান-প্রদানের জন্য প্রয়োজন।

এটি ক্যাবিনেট-লেভেল I/O মেরামত, FANUC 0-সিরিজ কন্ট্রোলে একটি ব্যর্থ I/O বোর্ডের প্রতিস্থাপন এবং পুনরুদ্ধার কাজের জন্য উপযুক্ত যেখানে মূল সিগন্যাল গণনা এবং ইন্টারফেস লেআউট অপরিবর্তিত রাখা প্রয়োজন।

এটি এমন মেশিনগুলিতেও ফিট করে যেখানে ইনস্টল করা কন্ট্রোল ইতিমধ্যেই বৃহত্তর 0M বা 0T সেটআপে একটি অতিরিক্ত I/O স্তর হিসাবে এই বোর্ডটি ব্যবহার করে।

সেই পরিস্থিতিতে, বোর্ডটি একটি সাধারণ স্পেয়ার PCB হিসাবে ব্যবহৃত হচ্ছে না, বরং একটি সংজ্ঞায়িত সিগন্যাল ইন্টারফেস বোর্ড হিসাবে ব্যবহৃত হচ্ছে যা বিদ্যমান কন্ট্রোল আর্কিটেকচারের সাথে ঘনিষ্ঠভাবে মেলে।

এই পণ্যটি কেন বেছে নেবেন

এই মডেলটি একটি শক্তিশালী ফিট যখন মেশিনটি ইতিমধ্যেই একটি 104/72 I/O বোর্ডএর উপর নির্ভরশীল এবং প্রতিস্থাপনের জন্য মূল সিগন্যাল কাঠামো সংরক্ষণ করতে হবে।

বোর্ডটি একটি সাধারণ CNC PCB এর চেয়ে নির্ভুলভাবে মেলানো সহজ কারণ এর ভূমিকা একটি নির্দিষ্ট I/O ক্ষমতা এবং কন্ট্রোল লেআউটে একটি নির্দিষ্ট স্থানের সাথে যুক্ত।

FAQ

প্রশ্ন ১. A20B-1001-0730 কোন ধরনের বোর্ড?
এটি একটি 104/72 I/O PCB, যা I/O B1 হিসাবেও পরিচিত। এটি CNC-এর মেশিন I/O বিভাগের অন্তর্গত এবং CPU বা সার্ভো কন্ট্রোলের পরিবর্তে PMC-সাইড সিগন্যাল হ্যান্ডলিং এর সাথে যুক্ত।

প্রশ্ন ২. সিস্টেমে এই বোর্ডটি কী করে?
এর ভূমিকা হল ডিজিটাল মেশিন-সাইড ইনপুট এবং আউটপুট সিগন্যালগুলি পরিচালনা করা। ব্যবহারিক কন্ট্রোল আর্কিটেকচারে, এটি কন্ট্রোল এবং সংযুক্ত ফিল্ড সিগন্যালের মধ্যে I/O ইন্টারফেস স্তর হিসাবে কাজ করে।

প্রশ্ন ৩. A20B-1001-0730 নির্বাচন করার সময় কী পরীক্ষা করা উচিত?
মূল পরীক্ষাগুলি হল সঠিক পার্ট নম্বর, 104/72 I/O ফরম্যাট, এবং ইনস্টল করা কন্ট্রোল ইতিমধ্যেই একই অবস্থানে এই বোর্ড পরিবার ব্যবহার করে কিনা। যদি কন্ট্রোলটি একটি বৃহত্তর 0M বা 0T সেটআপের অংশ হয়, তবে প্রতিস্থাপনের আগে বিদ্যমান ক্যাবিনেট লেআউটও পরীক্ষা করা উচিত।

প্রশ্ন ৪. "104/72" স্পেসিফিকেশনটি কীভাবে বোঝা উচিত?
এটি বোর্ডের I/O ক্ষমতা নির্ধারণ করে। এটি সবচেয়ে গুরুত্বপূর্ণ ম্যাচিং পয়েন্টগুলির মধ্যে একটি কারণ একই পরিবারের বোর্ডগুলি সিগন্যাল গণনা এবং অ্যাপ্লিকেশন ভূমিকাতে ভিন্ন হতে পারে।

প্রতিস্থাপনটি কেবল সিরিজ পরিবারের নয়, ইনস্টল করা I/O কাঠামোর সাথে মিলতে হবে।

প্রশ্ন ৫. এই বোর্ড প্রতিস্থাপনের আগে ত্রুটিগুলি কীভাবে নির্ণয় করা উচিত?
প্রথমে ফিল্ড ওয়্যারিং ত্রুটিগুলি থেকে বোর্ড-লেভেল I/O ত্রুটিগুলি আলাদা করুন। যদি একাধিক ইনপুট বা আউটপুট বোর্ডের I/O স্কোপের সাথে যুক্ত একটি প্যাটার্নে ব্যর্থ হয়, এবং বাহ্যিক ওয়্যারিং এবং টার্মিনাল-সাইড ডিভাইসগুলি স্থিতিশীল থাকে, তবে I/O বোর্ডটি একটি সম্ভাব্য ব্যর্থতার পয়েন্ট হয়ে ওঠে।
