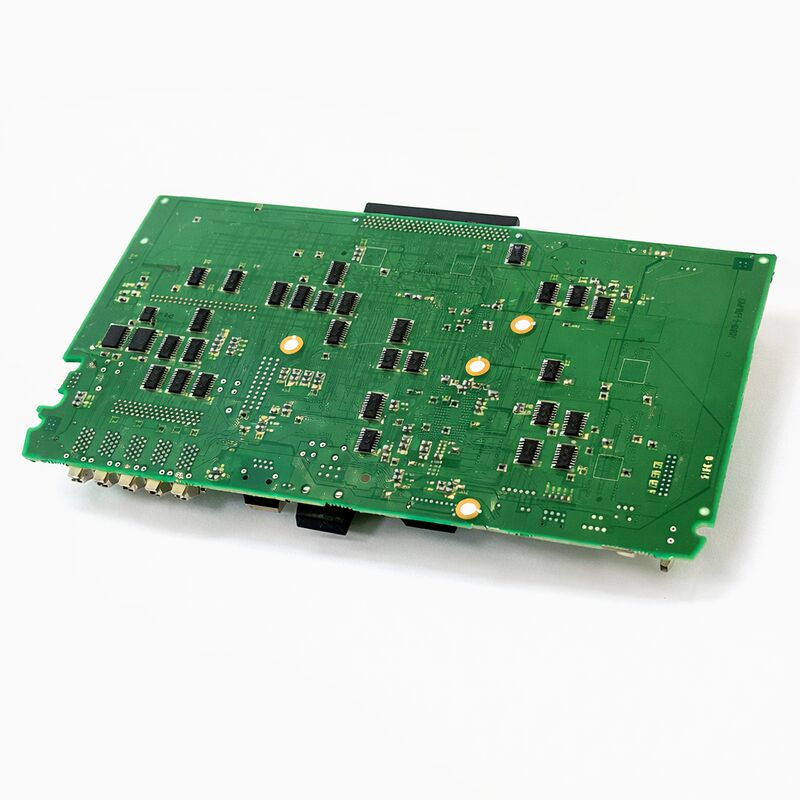

Fanuc PCB বোর্ড A16B-3200-0522 A16B32000522 A16B-32OO-O522

FANUC A16B-3200-0522 | i-A স্ট্যান্ড-অ্যালোন কন্ট্রোল মেইন সিপিইউ পিসিবি — A16B-3200 সিরিজ, i-সিরিজ স্ট্যান্ড-অ্যালোন কনফিগারেশনের জন্য সিএনসি মাস্টার বোর্ড, জাপান অরিজিন

ওভারভিউ

The FANUC A16B-3200-0522 A16B-3200 মেইন সিপিইউ পিসিবি পরিবারের অন্তর্গত যা FANUC সিএনসি কন্ট্রোলারের i-সিরিজ "A" প্রজন্মের জন্য কাজ করে — "i" পদবি বহনকারী প্রথম প্রজন্ম, যা FANUC তার উচ্চ-পারফরম্যান্স, ওপেন-আর্কিটেকচার সক্ষম কন্ট্রোলারগুলিকে পূর্ববর্তী অক্ষর-সিরিজ (A, B, C) প্রজন্ম থেকে আলাদা করার জন্য চালু করেছিল।

"i" সিএনসি প্রজন্ম প্রসারিত ইন্টারপোলেশন ক্ষমতা, FSSB সার্ভো যোগাযোগ, সমন্বিত গ্রাফিক্স এবং একটি নেটওয়ার্ক-রেডি আর্কিটেকচার নিয়ে এসেছিল যা পরবর্তী দশকে FANUC সিএনসি ডিজাইনের জন্য প্যাটার্ন স্থাপন করেছিল।

বোর্ডের অফিসিয়াল বিবরণে "স্ট্যান্ড-অ্যালোন" পদবি কন্ট্রোলারের শারীরিক কনফিগারেশন চিহ্নিত করে।

FANUC-এর i-সিরিজে, একই সিএনসি প্রজন্ম দুটি শারীরিক কনফিগারেশনে দেওয়া হয়েছিল: এলসিডি-মাউন্ট টাইপ, যেখানে সিএনসি প্রসেসর বোর্ডগুলি একটি কম্প্যাক্ট সমন্বিত ইউনিটে অপারেটর প্যানেলের এলসিডি স্ক্রিনের পিছনে সরাসরি মাউন্ট করা হয়; এবং স্ট্যান্ড-অ্যালোন টাইপ, যেখানে সিএনসি প্রসেসর একটি পৃথক র্যাক বা এনক্লোজারে একটি পৃথক এলসিডি/এমডিআই ডিসপ্লে ইউনিটের সাথে সংযুক্ত থাকে।

স্ট্যান্ড-অ্যালোন কনফিগারেশনগুলি ব্যবহার করা হয় যখন কন্ট্রোল ইউনিটটি অপারেটর প্যানেল থেকে দূরে একটি অবস্থানে মাউন্ট করতে হয়, যখন প্রয়োজনীয় আই/ও গণনা বা অপশন কার্ড গণনা এলসিডি প্যানেলের পিছনে যা ফিট করে তার চেয়ে বেশি হয়, অথবা যখন মেশিনের ডিজাইন কন্ট্রোল ইলেকট্রনিক্সকে অপারেটর স্টেশন থেকে আলাদা ক্যাবিনেটে রাখে।

A16B-3200-0522 স্ট্যান্ড-অ্যালোন ইউনিটের মাস্টার বোর্ড — যে বোর্ডের মাধ্যমে স্ট্যান্ড-অ্যালোন র্যাকের অন্যান্য সমস্ত বোর্ড যোগাযোগ করে এবং যা সমস্ত সিএনসি কন্ট্রোল ফাংশন প্রক্রিয়া করে।

অপারেটর প্যানেলের সাথে এর সম্পর্কটি স্ট্যান্ড-অ্যালোন ইউনিটের ডিসপ্লে ইন্টারফেস থেকে পৃথক এলসিডি/এমডিআই প্যানেলের সংযোগ কেবলের মাধ্যমে হয়, সরাসরি যান্ত্রিক ব্যাক-টু-প্যানেল মাউন্টিংয়ের পরিবর্তে।

মূল স্পেসিফিকেশন

i-সিরিজ A প্রজন্ম — প্রেক্ষাপট এবং তাৎপর্য

FANUC i-সিরিজ "A" পদবি FANUC-এর i-সিরিজ সিএনসি প্ল্যাটফর্মের প্রথম প্রজন্মকে চিহ্নিত করে, যা ১৯৯০-এর দশকের শেষ থেকে আবির্ভূত হয়েছিল।

i-A প্রজন্ম পূর্ববর্তী C-সিরিজের তুলনায় বেশ কয়েকটি ক্ষমতা সরবরাহ করেছিল: FSSB অপটিক্যাল ফাইবার সার্ভো যোগাযোগ (অ্যানালগ ±10V এবং পূর্ববর্তী ডিজিটাল ইন্টারফেস প্রতিস্থাপন করে), উচ্চতর রেজোলিউশন এনকোডার প্রক্রিয়াকরণ, জটিল প্রোগ্রামগুলির দ্রুত সম্পাদনের জন্য উন্নত ব্লক প্রক্রিয়াকরণ হার এবং একটি ডিসপ্লে আর্কিটেকচার যা অপারেটর প্যানেল স্ক্রিনে গ্রাফিকাল টুলপাথ সিমুলেশন সমর্থন করে।

রক্ষণাবেক্ষণ প্রকৌশলীদের জন্য, i-A প্রজন্ম মেশিনগুলির একটি উল্লেখযোগ্য ইনস্টলড বেস উপস্থাপন করে যা ২০০০-এর দশকের প্রথম দিকে থেকে মধ্যভাগে নির্মিত হয়েছিল এবং আজও কাজ করে চলেছে।

অটোমোটিভ সরবরাহকারী, মহাকাশ উপাদান প্রস্তুতকারক এবং সাধারণ নির্ভুল মেশিনিং কোম্পানিগুলি i-A কন্ট্রোলারগুলিতে সিএনসি লেদ, মেশিনিং সেন্টার এবং গ্রাইন্ডিং মেশিনের উল্লেখযোগ্য পরিমাণ তৈরি করেছে।

এই মেশিনগুলির সুপ্রতিষ্ঠিত রক্ষণাবেক্ষণ প্যাটার্ন রয়েছে — ১৫-২০ বছরের পরিষেবার পরে সাধারণত যে বোর্ডগুলি ব্যর্থ হয় সেগুলি একাধিক মেশিনে একই থাকে, যা A16B-3200-0522 কে FANUC খুচরা যন্ত্রাংশের বাজারে একটি নিয়মিত চাহিদার আইটেম করে তোলে।

বিশেষ করে স্ট্যান্ড-অ্যালোন কনফিগারেশনটি মেশিন টুল নির্মাতাদের দ্বারা পছন্দ করা হয়েছিল যারা সিএনসি কন্ট্রোল ইউনিটকে অপারেটর স্টেশন থেকে স্বাধীনভাবে মাউন্ট করার নমনীয়তা চেয়েছিল।

এর মধ্যে রয়েছে বড় ফ্লোর-স্ট্যান্ডিং মেশিনিং সেন্টার যেখানে অপারেটর কনসোল একটি সুইং আর্মের উপর থাকে, প্যালেট চেঞ্জার সহ অনুভূমিক মেশিনিং সেন্টার যেখানে অপারেটর প্যানেল একটি পৃথক পোস্টে থাকে এবং মেশিন যেখানে বৈদ্যুতিক ক্যাবিনেটের তাপ ডিসপ্লে প্যানেলের পিছনে সিএনসি প্রসেসর মাউন্ট করা অবাস্তব করে তোলে।

স্ট্যান্ড-অ্যালোন কনফিগারেশন — শারীরিক এবং যৌক্তিক আর্কিটেকচার

A16B-3200-0522 এর সাথে ব্যবহৃত স্ট্যান্ড-অ্যালোন সিএনসি কনফিগারেশনে, কন্ট্রোলার চ্যাসিসে মেইন সিপিইউ বোর্ড, আই/ও বোর্ড, সার্ভো ইন্টারফেস কার্ড, পাওয়ার সাপ্লাই এবং যেকোনো অপশন বোর্ড একটি র্যাক কাঠামোতে থাকে। এই র্যাকটি অপারেটরের এলসিডি/এমডিআই ডিসপ্লে ইউনিট থেকে শারীরিকভাবে পৃথক।

একটি কেবল বান্ডিল দুটি ইউনিটকে সংযুক্ত করে — ডিসপ্লে ডেটা স্ক্রিনে নিয়ে যায় এবং এমডিআই কীস্ট্রোকগুলি কীবোর্ড থেকে কন্ট্রোলারে ফিরিয়ে আনে।

A16B-3200-0522 র্যাকের মাস্টার হিসাবে কাজ করে: এটি সিএনসি সফ্টওয়্যার কার্যকর করে, FSSB এর মাধ্যমে সার্ভো লুপগুলি পরিচালনা করে, পিএমসি ল্যাডার চালায় এবং রিমোট এলসিডি প্যানেলে ডিসপ্লে ডেটা চালায়।

স্ট্যান্ড-অ্যালোন চ্যাসিস ডিজাইন এলসিডি-মাউন্ট কনফিগারেশনের চেয়ে বেশি অপশন স্লটগুলির অনুমতি দেয় — এটি মেশিনগুলির জন্য গুরুত্বপূর্ণ যেগুলির জন্য একাধিক আই/ও বোর্ড, অতিরিক্ত যোগাযোগ কার্ড (ইথারনেট, সিরিয়াল), বা প্রসারিত সার্ভো ক্ষমতা প্রয়োজন যা এলসিডি প্যানেলের পিছনে স্থান অতিক্রম করবে।

A16B-3200-0522 প্রতিস্থাপন করার সময়, প্রতিস্থাপন বোর্ডটিকে নির্দিষ্ট মেশিনে ইনস্টল করা সফ্টওয়্যার সংস্করণ এবং হার্ডওয়্যার রিভিশনের সাথে মিলতে হবে। i-A প্রজন্মের মধ্যে, বিভিন্ন সফ্টওয়্যার সংস্করণ বিভিন্ন সিএনসি সিরিজ সমর্থন করে (মাল্টি-অ্যাক্সিস মেশিনিং সেন্টারগুলির জন্য 16i-A, একাধিক পাথ ক্ষমতা সহ টার্নিং সেন্টারগুলির জন্য 18i-A, সহজ কনফিগারেশনগুলির জন্য 21i-A)।

সফ্টওয়্যার সংস্করণ নির্ধারণ করে যে বোর্ডটি পাওয়ার আপ হওয়ার পরে কী করবে এবং মেশিনের মূল কনফিগারেশনের সাথে মিলতে হবে।

প্রতিস্থাপনের পরে কমিশন

সমস্ত A16B-3200 সিরিজ বোর্ড প্রতিস্থাপনের একই মৌলিক প্রয়োজনীয়তা রয়েছে: প্রতিস্থাপন বোর্ডটি খালি বা ফ্যাক্টরি-ডিফল্ট মেমরি সহ আসে এবং সমস্ত মেশিন-নির্দিষ্ট ডেটা ব্যাকআপ থেকে পুনরুদ্ধার করতে হবে।

বোর্ড প্রতিস্থাপনের পরে কমিশন ক্রম এই ক্রমে অনুসরণ করে:

প্রথমত, পাওয়ার সাপ্লাই ভোল্টেজ সঠিক কিনা তা নিশ্চিত করুন — স্পেসিফিকেশনের বাইরের ভোল্টেজ বুট করার সময় নতুন বোর্ডকে ক্ষতিগ্রস্ত করতে পারে, যা সমস্যা সমাধানের পরিবর্তে বাড়িয়ে তুলবে।

দ্বিতীয়ত, সিএনসি সিস্টেম সফ্টওয়্যার (FROM বিষয়বস্তু) লোড করুন যদি প্রতিস্থাপন বোর্ডে ইতিমধ্যে সঠিক সফ্টওয়্যার সংস্করণ ইনস্টল করা না থাকে।

এটি একটি মেমরি কার্ড বা সিস্টেমের অন্তর্নির্মিত ক্ষমতা থেকে লোড করা হয়।

তৃতীয়ত, পূর্ব-প্রতিস্থাপন ব্যাকআপ থেকে সমস্ত সিএনসি প্যারামিটার লোড করুন। যেকোনো অক্ষ আন্দোলন চেষ্টা করার আগে এটি সম্পন্ন করতে হবে — প্যারামিটারগুলি অক্ষ ভ্রমণের সীমা, সার্ভো লুপ গেইন, স্পিন্ডল কনফিগারেশন এবং অন্যান্য সমস্ত মেশিনের বৈশিষ্ট্য নির্ধারণ করে। ভুল প্যারামিটার সহ অক্ষগুলি সরানো মেশিনের ক্ষতি করতে পারে।

চতুর্থত, পিএমসি ল্যাডার প্রোগ্রাম এবং পিএমসি প্যারামিটার লোড করুন।

এটি অক্ষ আন্দোলন ব্যতীত সমস্ত ফাংশন নিয়ন্ত্রণকারী মেশিন-নির্দিষ্ট যুক্তি পুনরুদ্ধার করে।

পঞ্চমত, ব্যাকআপ থেকে পার্ট প্রোগ্রাম এবং টুল ডেটা লোড করুন।

উৎপাদনে ছাড়ার আগে একটি পরীক্ষা কাট বা পরিমাপের মাধ্যমে অক্ষের নির্ভুলতা যাচাই করুন এবং মেশিনটিকে হোম পজিশনে ফিরিয়ে আনুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: মেইন বোর্ড স্তরে স্ট্যান্ড-অ্যালোন কনফিগারেশনকে এলসিডি-মাউন্ট কনফিগারেশন থেকে কী আলাদা করে?

একই সিএনসি প্রজন্মের জন্য উভয় কনফিগারেশনে মূল বোর্ডটি একই হার্ডওয়্যার — পার্থক্যটি চ্যাসিস এবং ব্যাকপ্লেন ডিজাইনে।

এলসিডি-মাউন্ট কনফিগারেশন একটি কম্প্যাক্ট ব্যাকপ্লেন ব্যবহার করে যা ডিসপ্লে প্যানেলের পিছনে সরাসরি মাউন্ট হয়; স্ট্যান্ড-অ্যালোন কনফিগারেশন অপশন বোর্ডগুলির জন্য আরও স্লট সহ একটি গভীর র্যাক ব্যাকপ্লেন ব্যবহার করে। A16B-3200-0522 হল স্ট্যান্ড-অ্যালোন চ্যাসিস ভ্যারিয়েন্টে ব্যবহৃত মূল বোর্ড।

এলসিডি-মাউন্ট চ্যাসিসে একটি স্ট্যান্ড-অ্যালোন মেইন বোর্ড ইনস্টল করা (বা বিপরীতভাবে) সম্পূর্ণ চ্যাসিস প্রতিস্থাপন ছাড়া যান্ত্রিকভাবে এবং বৈদ্যুতিকভাবে বেমানান।

প্রশ্ন ২: মেশিনটি মাঝে মাঝে কাজ করছিল — কিছু শিফটে এটি পুরোপুরি চলছিল, অন্য শিফটে এটি র্যান্ডম অ্যালার্ম দেখাচ্ছিল। মেইন বোর্ড কি সম্ভাব্য কারণ?

মাঝে মাঝে ত্রুটি যা তাপমাত্রা চক্রের সাথে উপস্থিত এবং অদৃশ্য হয়ে যায় — উৎপাদনের সময় গরম হওয়া এবং রাতে ঠান্ডা হওয়া একটি মেশিনে স্বাভাবিক — প্রায়শই ইন্টিগ্রেটেড সার্কিটগুলির পরিবর্তে থ্রু-হোল বা সারফেস-মাউন্ট উপাদানগুলিতে ক্ষয়প্রাপ্ত সোল্ডার জয়েন্টগুলির কারণে ঘটে।

এই "কোল্ড জয়েন্ট" ত্রুটিগুলি যখন বোর্ডটি ঘরের তাপমাত্রায় থাকে তখন ভালভাবে পরিবাহী হয়, তাপীয় প্রসারণ জয়েন্টকে চাপ দিলে প্রতিরোধ ক্ষমতা তৈরি হয় এবং মেশিন ঠান্ডা হওয়ার সাথে সাথে অস্থায়ীভাবে পরিষ্কার হতে পারে। মাঝে মাঝে কোল্ড জয়েন্ট ত্রুটিযুক্ত একটি বোর্ড কখনও কখনও সম্পূর্ণ বোর্ড প্রতিস্থাপনের পরিবর্তে প্রভাবিত সোল্ডার জয়েন্টগুলি রি-ফ্লোয়িং বা প্রতিস্থাপন করে উপাদান স্তরে মেরামত করা যেতে পারে।

একটি বিশেষজ্ঞ FANUC মেরামত কেন্দ্র এটি মূল্যায়ন করতে পারে।

প্রশ্ন ৩: A16B-3200-0522 কি 16i-A এবং 18i-A উভয় সিএনসি সিরিজের সাথে কাজ করতে পারে, নাকি এটি সিরিজ-নির্দিষ্ট?

A16B-3200-05xx গ্রুপের মধ্যে (i-A স্ট্যান্ড-অ্যালোন সিরিজ), বিভিন্ন পার্ট নম্বর সাফিক্স সাধারণত বিভিন্ন সিএনসি সিরিজ কনফিগারেশনের সাথে যুক্ত বোর্ডগুলিকে বোঝায় — উদাহরণস্বরূপ, -0521 এবং -0522 i-A প্রজন্মের বিভিন্ন নির্দিষ্ট সাব-ভেরিয়েন্টগুলির জন্য কাজ করতে পারে।

বোর্ডের FROM এলাকায় ইনস্টল করা সফ্টওয়্যার নির্ধারণ করে যে এটি কোন সিএনসি সিরিজ চালায়। বোর্ড হার্ডওয়্যার পরিবারের জন্য সাধারণ, তবে সফ্টওয়্যার সংস্করণটি মূল ইনস্টল করা সিস্টেমের সাথে মিলতে হবে।

ভুল সফ্টওয়্যার সংস্করণ সহ একটি বোর্ড ফিট করলে একটি ভুল প্যারামিটার কাঠামো এবং সম্ভাব্য বেমানান সার্ভো এবং স্পিন্ডল কনফিগারেশন হয়।

প্রশ্ন ৪: বোর্ড প্রতিস্থাপন এবং সমস্ত প্যারামিটার লোড করার পরে, স্পিন্ডল গতির কমান্ডে সাড়া দেয় না। কী পরীক্ষা করা উচিত?

প্যারামিটার রিলোডের পরে স্পিন্ডল ব্যর্থতা প্রায় সবসময়ই একটি প্যারামিটার সমস্যা, নতুন বোর্ডের হার্ডওয়্যার ত্রুটি নয়।

সাধারণ কারণগুলির মধ্যে রয়েছে: স্পিন্ডল টাইপ প্যারামিটার (সিরিয়াল বনাম অ্যানালগ) ভুলভাবে সেট করা হয়েছে; স্পিন্ডল সিরিয়াল নম্বর প্যারামিটার এম্প্লিফায়ারের সাথে মেলে না; অথবা সংযুক্ত এম্প্লিফায়ারের জন্য গতির কমান্ড আউটপুট ফর্ম্যাট ভুল।

মূল মেশিনের ডকুমেন্টেশনের সাথে স্পিন্ডল-সম্পর্কিত প্যারামিটারগুলি পরীক্ষা করুন — বিশেষ করে স্পিন্ডল টাইপ নির্বাচন, স্পিন্ডল এম্প্লিফায়ার মডেল প্যারামিটার এবং কমান্ড আউটপুট পরিসীমা।

যদি বোর্ড ব্যর্থ হওয়ার আগে স্পিন্ডল কাজ করছিল এবং প্যারামিটারগুলি একই মেশিনের ব্যাকআপ থেকে সঠিকভাবে লোড করা হয়, তবে এই সমস্যাগুলি দেখা উচিত নয় যদি না ব্যাকআপ অসম্পূর্ণ ছিল।

প্রশ্ন ৫: বোর্ডে রিভিশন মার্কিং আছে (যেমন, /02A, /03A)। প্রতিস্থাপনের উৎস করার সময় রিভিশন সাফিক্স কি গুরুত্বপূর্ণ?

পিসিবি রিভিশন সাফিক্স (যেমন প্রধান পার্ট নম্বরের পরে /02A বা /03A যুক্ত করা) এর উৎপাদন জীবনে FANUC দ্বারা বোর্ডে করা হার্ডওয়্যার রিভিশনগুলি নির্দেশ করে — সাধারণত নির্ভরযোগ্যতা উন্নত করতে, উত্পাদন সমস্যাগুলি সংশোধন করতে বা উপাদান প্রতিস্থাপনগুলি সামঞ্জস্য করতে ছোট পরিবর্তন।

বেশিরভাগ ক্ষেত্রে, পরবর্তী রিভিশনগুলি পূর্ববর্তীগুলির সাথে পশ্চাৎমুখী সামঞ্জস্যপূর্ণ এবং প্রতিস্থাপন হিসাবে ব্যবহার করা যেতে পারে।

তবে, খুব প্রাথমিক রিভিশন এবং অনেক পরবর্তী রিভিশনগুলির মাঝে মাঝে সফ্টওয়্যার সামঞ্জস্যের প্রয়োজনীয়তা থাকতে পারে যা ভিন্ন। A16B-3200-0522 প্রতিস্থাপনের উৎস করার সময়, মূল ইনস্টল করাটির সমান বা পরবর্তী একটি রিভিশন পছন্দ করুন।

যদি রিভিশন অজানা থাকে, একটি স্বনামধন্য FANUC বিশেষজ্ঞ প্রতিস্থাপন প্রেরণের আগে সামঞ্জস্যতা নিশ্চিত করতে পারে।
