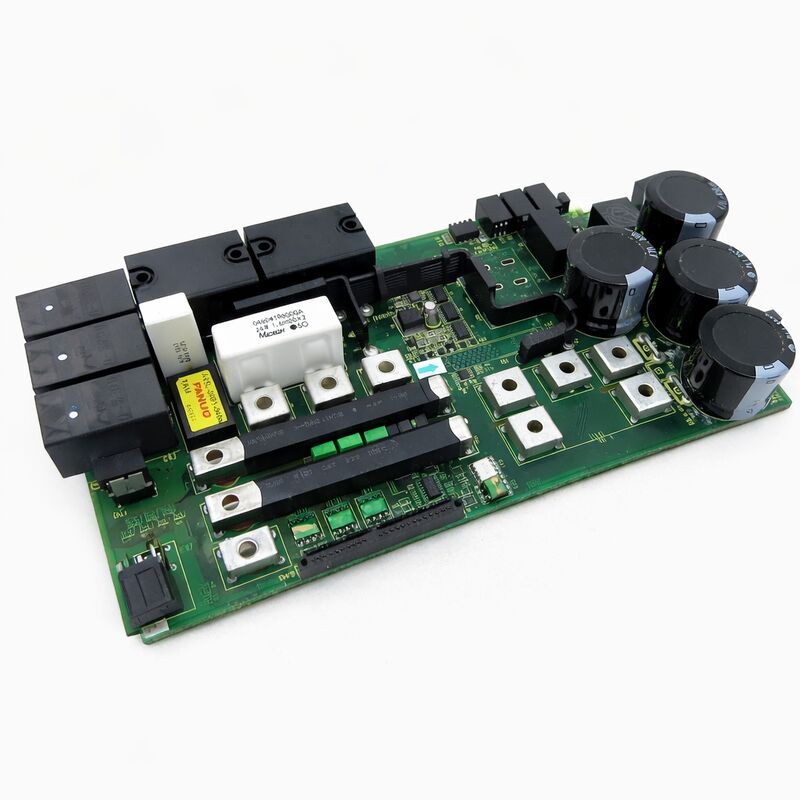

FANUC A16B-3200-0513 | A16B-3200 সিরিজ পাওয়ার পিসিবি — FANUC সিএনসি ইন্ডাস্ট্রিয়াল অটোমেশন, জাপান অরিজিন
পার্ট নম্বর: A16B-3200-0513
প্রস্তুতকারক: FANUC Corporation (Japan)
পণ্যের প্রকার: পাওয়ার পিসিবি / পাওয়ার সাপ্লাই বোর্ড
বোর্ড সিরিজ: A16B-3200
প্রয়োগ: FANUC সিএনসি কন্ট্রোলার এবং ইন্ডাস্ট্রিয়াল অটোমেশন সিস্টেম
সংক্ষিপ্ত বিবরণ
A16B-3200-0513 হল FANUC-এর A16B-3200 সিরিজের একটি পাওয়ার প্রিন্টেড সার্কিট বোর্ড — কন্ট্রোলার বোর্ডের পরিবার যা একাধিক প্রজন্মের মেশিন টুলস, রোবট এবং প্রোডাকশন সিস্টেম জুড়ে FANUC-এর সিএনসি এবং ইন্ডাস্ট্রিয়াল অটোমেশন প্ল্যাটফর্মকে সমর্থন করে।
এই সিরিজের পাওয়ার বোর্ডগুলি নিয়ন্ত্রিত ডিসি ভোল্টেজ তৈরি এবং বিতরণ করার জন্য দায়ী যা কন্ট্রোলারের অন্য সমস্ত বোর্ড নির্ভর করে।
যখন পাওয়ার বোর্ড সঠিকভাবে কাজ করে, তখন এটি অদৃশ্য থাকে — সিস্টেম শুরু হয়, চলে এবং কোনো সমস্যা ছাড়াই বন্ধ হয়। যখন এটি ব্যর্থ হয়, তখন ফলাফল তাৎক্ষণিক।
কোন পাওয়ার বোর্ড মানে কোন কন্ট্রোলার অপারেশন নেই, পিরিয়ড।
FANUC-এর A16B-3200 সিরিজে বিভিন্ন ধরণের কার্যকরী বোর্ড রয়েছে: প্রধান সিপিইউ বোর্ড, আই/ও বোর্ড, সার্ভো ইন্টারফেস কার্ড এবং পাওয়ার সাপ্লাই বোর্ড।
পাওয়ার সাপ্লাই বোর্ড কন্ট্রোলার র্যাকে একটি ডেডিকেটেড স্লট পজিশন দখল করে, ইনকামিং সাপ্লাইকে সুনির্দিষ্ট ভোল্টেজ রেলে রূপান্তর করে যা কন্ট্রোলারের লজিক, মেমরি, ডিসপ্লে এবং কমিউনিকেশন সার্কিট পরিবেশন করে।
সহনশীলতা টাইট। FANUC-এর ইন্ডাস্ট্রিয়াল-গ্রেড কন্ট্রোলার ডিজাইন ভোল্টেজ রেলগুলি নির্দিষ্ট করে যা স্থিতিশীল অপারেশন নিশ্চিত করার জন্য যথেষ্ট নিয়ন্ত্রিত হয়, যা কন্ট্রোলার সম্মুখীন হওয়া পরিবেষ্টিত তাপমাত্রা এবং লোড অবস্থার সম্পূর্ণ পরিসীমা জুড়ে।
A16B-3200-0513 A16B-3200 পরিবারের মধ্যে তার নির্দিষ্ট কন্ট্রোলার প্ল্যাটফর্ম পরিবেশন করে।
এটি পাওয়ার পরিকাঠামো সরবরাহ করে যা সেই কন্ট্রোলারের অন্য সমস্ত বোর্ড নির্ভর করে, এটিকে সিস্টেমের হার্ডওয়্যার স্ট্যাকের সবচেয়ে মৌলিক উপাদানগুলির মধ্যে একটি করে তোলে।
মূল স্পেসিফিকেশন
| প্যারামিটার |
মান |
| পার্ট নম্বর |
A16B-3200-0513 |
| প্রস্তুতকারক |
FANUC Corporation |
| পণ্যের প্রকার |
পাওয়ার পিসিবি / পাওয়ার সাপ্লাই বোর্ড |
| বোর্ড সিরিজ |
A16B-3200 |
| প্রয়োগ |
FANUC সিএনসি কন্ট্রোলার সিস্টেম |
| উৎপত্তি |
জাপান |
| অপারেটিং তাপমাত্রা |
0 – 55°C |
| স্টোরেজ তাপমাত্রা |
–20 – 60°C |
| আর্দ্রতা |
নন-কন্ডেন্সিং, ≤75% RH |
| উপলভ্য অবস্থা |
নতুন (সারপ্লাস) / সংস্কারকৃত / মেরামত করা |
FANUC সিএনসি কন্ট্রোলার আর্কিটেকচারে পাওয়ার ডিস্ট্রিবিউশন
FANUC সিএনসি কন্ট্রোলার হল কার্যকরীভাবে স্বতন্ত্র বোর্ডগুলির একটি র্যাক-মাউন্টেড অ্যাসেম্বলি। প্রতিটি বোর্ড একটি নির্দিষ্ট ভূমিকা পালন করে: প্রধান সিপিইউ অপারেটিং সফ্টওয়্যার চালায়; পিএমসি বোর্ড মেশিন ল্যাডার লজিক এক্সিকিউট করে; সার্ভো ইন্টারফেস কার্ড ড্রাইভ অ্যামপ্লিফায়ারের সাথে যোগাযোগ করে; মেমরি মডিউলগুলি প্যারামিটার এবং প্রোগ্রাম ডেটা সংরক্ষণ করে।
এই সমস্ত বোর্ডগুলির কাজ করার জন্য স্থিতিশীল, নিয়ন্ত্রিত ডিসি পাওয়ার প্রয়োজন। পাওয়ার পিসিবি এটি সরবরাহ করে।
A16B-3200 কন্ট্রোলার আর্কিটেকচারে, পাওয়ার বোর্ড ইনকামিং সাপ্লাই গ্রহণ করে — সাধারণত মেশিনটির প্রধান পাওয়ার ক্যাবিনেট থেকে — এবং এটিকে সুইচিং রেগুলেটর, লিনিয়ার পোস্ট-রেগুলেটর এবং ফিল্টারিং স্টেজগুলির মাধ্যমে কন্ট্রোলারের ব্যাকপ্লেন বিতরণ করে এমন একাধিক ভোল্টেজ রেলে রূপান্তর করে।
প্রতিটি রেলের একটি সংজ্ঞায়িত ভোল্টেজ এবং একটি বর্তমান ক্ষমতা রয়েছে যা এটি পরিবেশন করা লোডগুলির সাথে মিলে যায়।
পাওয়ার বোর্ডে সুরক্ষা সার্কিট্রিও অন্তর্ভুক্ত রয়েছে: ওভারভোল্টেজ সুরক্ষা যা অতিরিক্ত ভোল্টেজ ডাউনস্ট্রিম বোর্ডগুলিকে ক্ষতি করার আগে রেলটি সংযোগ বিচ্ছিন্ন করে, ওভারকারেন্ট সুরক্ষা যা একটি রেলে শর্ট সার্কিটকে অন্যদের মধ্যে ছড়িয়ে পড়া থেকে প্রতিরোধ করে এবং সফট-স্টার্ট সার্কিট্রি যা পাওয়ার-অন করার সময় একটি নিয়ন্ত্রিত ক্রমে সাপ্লাই ভোল্টেজগুলি বাড়ায়।
পাওয়ার বোর্ডের সামনের মুখের এলইডি ইন্ডিকেটরগুলি — কন্ট্রোলারের সামনের প্যানেলের মাধ্যমে বা সরাসরি বোর্ডের উপর দৃশ্যমান — প্রথম-স্তরের ডায়াগনস্টিক সরবরাহ করে।
একটি সাপ্লাই রেল যা সহনশীলতার বাইরে চলে যায় সংশ্লিষ্ট এলইডি আলোকিত করে। এই দ্রুত ভিজ্যুয়াল প্রতিক্রিয়া প্রায়শই একটি কন্ট্রোলার ত্রুটি পাওয়ার বোর্ড বা অন্য কোথাও থেকে উদ্ভূত হয়েছে কিনা তা নির্ণয়ের সূচনা বিন্দু।
পাওয়ার বোর্ড ত্রুটি এবং তাদের লক্ষণ
পাওয়ার বোর্ড ব্যর্থতাগুলি পরিচিত লক্ষণ প্যাটার্ন তৈরি করে যা তাদের অন্যান্য কন্ট্রোলার বোর্ড ত্রুটি থেকে আলাদা করে।
সবচেয়ে সম্পূর্ণ ব্যর্থতার মোড — যেখানে পাওয়ার বোর্ড কিছুই সরবরাহ করে না — একটি অন্ধকার কন্ট্রোলারের ফলাফল: কোন ডিসপ্লে নেই, কোন এলইডি কার্যকলাপ নেই, কোন ফ্যান অপারেশন নেই। মেশিনটি সম্পূর্ণ নিষ্ক্রিয়।
আংশিক ব্যর্থতাগুলি আরও সাধারণ এবং আরও ডায়াগনস্টিক।
একটি একক রেল যা কম হয়ে গেছে বা ব্যর্থ হয়েছে সেই রেল দ্বারা চালিত বোর্ডগুলিকে ত্রুটিপূর্ণ করে তোলে যখন অন্য রেলগুলিতে থাকা বোর্ডগুলি স্বাভাবিকভাবে কাজ করে।
কন্ট্রোলার আংশিকভাবে ইনিশিয়ালাইজ করতে পারে, ডিসপ্লেতে কিছু কার্যকলাপ দেখায়, তারপর তার স্টার্টআপ সিকোয়েন্সের সেই পয়েন্টে একটি অ্যালার্ম সহ বন্ধ হয়ে যায় যেখানে এটি প্রথম ব্যর্থ রেলটিকে কল করে।
অ্যালার্মটিকে স্টার্টআপ পর্যায় পর্যন্ত এবং তারপরে সেই পর্যায়টি যে রেলের উপর নির্ভর করে সেখানে ট্রেস করা পাওয়ার বোর্ডকে ত্রুটির উৎস হিসাবে নিশ্চিত করার একটি নির্ভরযোগ্য উপায়।
বয়স-সম্পর্কিত অবক্ষয় দীর্ঘ-পরিষেবা কন্ট্রোলারে পাওয়ার বোর্ডগুলির জন্য প্রভাবশালী ব্যর্থতার প্রক্রিয়া। সুইচিং রেগুলেটর এবং আউটপুট ফিল্টার স্টেজগুলিতে ইলেক্ট্রোলাইটিক ক্যাপাসিটরগুলি উচ্চ তাপমাত্রায় বছরের পর বছর ধরে ক্যাপাসিট্যান্স হারায় এবং ইএসআর লাভ করে।
প্রভাবিত সাপ্লাই রেলে রিপল তৈরি হয় যা শেষ পর্যন্ত ডাউনস্ট্রিম বোর্ডগুলির ইনপুট সহনশীলতা অতিক্রম করে। সম্পূর্ণ ব্যর্থতার আগে, লক্ষণটি বিরতিহীন — অযৌক্তিক রিসেট, প্যারামিটার দুর্নীতি, বা অনিয়মিত আচরণ যা তাপমাত্রা-নির্ভর এবং কন্ট্রোলার অপারেশনে গরম হওয়ার সাথে সাথে খারাপ হয়।
লিগ্যাসি পার্টস অ্যাভেইলেবিলিটি
পূর্ববর্তী কন্ট্রোলার প্রজন্মের FANUC-এর A16B-3200 সিরিজের বোর্ডগুলি আর উৎপাদনে নেই।
এই বোর্ডগুলির জন্য আফটারমার্কেট সাপ্লাই চেইন — ডিকমিশন করা মেশিন থেকে পরীক্ষিত সারপ্লাস ইউনিট, পুনরুদ্ধার করা ক্যাপাসিটর এবং কার্যকরী টেস্টিং সহ পেশাদারভাবে সংস্কার করা বোর্ড, এবং নির্দিষ্ট কম্পোনেন্ট-লেভেল ত্রুটির জন্য মেরামত পরিষেবা — প্রতিস্থাপনের প্রাথমিক উৎস।
একটি প্রতিস্থাপন A16B-3200-0513 সোর্সিং করার সময়, বোর্ডের নিজস্ব লেবেল থেকে সঠিক পার্ট নম্বর নিশ্চিত করুন।
A16B-3200 সিরিজের মধ্যে পাওয়ার বোর্ডগুলি যা সাফিক্স ডিজিট দ্বারা ভিন্ন হতে পারে সেগুলির ভিন্ন ভোল্টেজ রেল স্পেসিফিকেশন, সংযোগকারী বিন্যাস বা পাওয়ার রেটিং থাকতে পারে। শারীরিক সাদৃশ্য সামঞ্জস্যের একটি নির্ভরযোগ্য সূচক নয়।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: FANUC কন্ট্রোলার চালু হয় কিন্তু কয়েক মিনিট অপারেশনের পর বন্ধ হয়ে যায়। বন্ধ হওয়ার আগে কোন অ্যালার্ম কোড প্রদর্শিত হয় না। A16B-3200-0513 কি দায়ী হতে পারে?
ওয়ার্ম-আপ পিরিয়ডের পরে থার্মাল শাটডাউন হল পাওয়ার বোর্ডের সুইচিং রেগুলেটর স্টেজে বয়স্ক ইলেক্ট্রোলাইটিক ক্যাপাসিটরগুলির একটি ক্লাসিক লক্ষণ।
ক্যাপাসিটরগুলি বয়স্ক হওয়ার সাথে সাথে তাদের ইএসআর তাপমাত্রার সাথে বৃদ্ধি পায়।
যখন বোর্ড গরম হয়, তখন ইএসআর বৃদ্ধি সাপ্লাই রিপলকে সেই থ্রেশহোল্ড অতিক্রম করে যা ওভারভোল্টেজ বা আন্ডারভোল্টেজ সুরক্ষা ট্রিগার করে, সিস্টেমটি বন্ধ করে দেয়।
অন্যথায় স্বাভাবিক অপারেশনের একটি সময় পরে এই লক্ষণটি উপস্থিত হওয়া পাওয়ার বোর্ডকে ত্রুটির উৎস হিসাবে দৃঢ়ভাবে জড়িত করে।
প্রশ্ন ২: একটি পাওয়ার সার্জ ইভেন্টের পরে, কন্ট্রোলার একেবারেই চালু হয় না। ইনকামিং সাপ্লাই স্বাভাবিক বলে নিশ্চিত করা হয়েছে। পাওয়ার বোর্ড কি ক্ষতিগ্রস্ত হওয়ার সম্ভাবনা আছে?
পাওয়ার সার্জ ইভেন্টগুলি প্রায়শই পাওয়ার বোর্ডগুলিকে ক্ষতিগ্রস্ত করে।
বোর্ডের সুরক্ষা প্রতিক্রিয়া জানানোর আগে সার্জ ভোল্টেজ পাওয়ার বোর্ডের ইনপুট টার্মিনালে পৌঁছায়।
সবচেয়ে ঝুঁকিপূর্ণ উপাদানগুলি হল ইনপুট রেকটিফায়ার ডায়োড, ইনপুট ফিল্টার ক্যাপাসিটর এবং প্রাথমিক সুইচিং ট্রানজিস্টর।
এগুলি সবই পাওয়ার বোর্ডে অবস্থিত। যদি ইনকামিং সাপ্লাই স্বাভাবিক বলে নিশ্চিত করা হয় এবং কন্ট্রোলার জীবনের কোন লক্ষণ না দেখায়, পাওয়ার বোর্ড প্রথম সন্দেহ। একটি প্রতিস্থাপন অর্ডার করার আগে বোর্ডে থাকা যেকোনো অ্যাক্সেসযোগ্য ফিউজ পরীক্ষা করুন।
প্রশ্ন ৩: সিএনসি-তে একটি অক্ষ সার্ভো অ্যালার্ম দেখায় যখন অন্য অক্ষগুলি স্বাভাবিক থাকে। A16B-3200-0513-এর সমস্ত পাওয়ার এলইডি ইন্ডিকেটর সবুজ। পাওয়ার বোর্ড কি এখনও সম্ভাব্যভাবে ত্রুটিপূর্ণ?
সমস্ত পাওয়ার রেল স্বাভাবিক দেখালেও একক-অক্ষ সার্ভো অ্যালার্ম পাওয়ার বোর্ড থেকে উদ্ভূত হওয়ার সম্ভাবনা কম।
পাওয়ার বোর্ড একই সাথে সমস্ত বোর্ডে রেল সরবরাহ করে — একটি ব্যর্থ রেল কেবল একটি অক্ষ নয়, একাধিক বোর্ডকে প্রভাবিত করবে।
একক-অক্ষ অ্যালার্মগুলি সেই অক্ষের জন্য সার্ভো অ্যামপ্লিফায়ার, মোটর, ফিডব্যাক কেবল বা সেই অক্ষের জন্য নির্দিষ্ট সার্ভো ইন্টারফেস সার্কিট্রির দিকে নির্দেশ করে। এই ক্ষেত্রে পাওয়ার বোর্ডকে একটি সম্ভাব্য কারণ হিসাবে সরিয়ে রাখা যেতে পারে।
প্রশ্ন ৪: কার্যকারিতা সংরক্ষণের জন্য একটি অতিরিক্ত A16B-3200-0513 কীভাবে সংরক্ষণ করা উচিত?
মূল অ্যান্টি-স্ট্যাটিক প্যাকেজিংয়ে সংরক্ষণ করুন। স্থিতিশীল ঘরের তাপমাত্রা এবং কম আপেক্ষিক আর্দ্রতা বজায় রাখুন।
তাপমাত্রা চক্র এড়িয়ে চলুন, যা বোর্ডের সারফেস-মাউন্ট উপাদানগুলির সোল্ডার জয়েন্টগুলিতে চাপ সৃষ্টি করে।
যদি বোর্ডটি কয়েক বছরের বেশি সময় ধরে স্টোরেজে থাকে, তবে এটি একটি প্রোডাকশন মেশিনে ইনস্টল করার আগে ইলেক্ট্রোলাইটিক ক্যাপাসিটরগুলির দৃশ্যমান অবক্ষয়ের লক্ষণগুলির জন্য পরিদর্শন করুন — ফোলা শীর্ষ বা ইলেক্ট্রোলাইট ফুটো।
দীর্ঘমেয়াদী স্টোরেজের জন্য, ইলেক্ট্রোলাইটিক ক্যাপাসিটরগুলির পর্যায়ক্রমিক রিফর্মিং তাদের পরিষেবা জীবন প্রসারিত করে।
প্রশ্ন ৫: একটি সংস্কারকৃত A16B-3200-0513 উপলব্ধ। এই ধরণের পাওয়ার বোর্ডের জন্য একটি স্বনামধন্য সংস্কারে কী অন্তর্ভুক্ত করা উচিত?
একটি সঠিক পাওয়ার বোর্ড সংস্কারে সমস্ত ইলেক্ট্রোলাইটিক ক্যাপাসিটরগুলিকে নতুন উপাদান দিয়ে প্রতিস্থাপন করা অন্তর্ভুক্ত যা মূল স্পেসিফিকেশনের সাথে মেলে (বা সমতুল্য বা উন্নত স্পেকগুলিতে রেট করা ক্যাপাসিটর সহ), যেকোনো ব্যর্থ সুরক্ষা ডিভাইসগুলির পরিদর্শন এবং প্রতিস্থাপন, সমস্ত আউটপুট রেলগুলি রেট করা কারেন্টে পরিমাপ সহ লোডের অধীনে কার্যকরী টেস্টিং, এবং বোর্ডটি ভোল্টেজ নির্ভুলতা এবং রিপল স্পেসিফিকেশন পূরণ করে কিনা তা যাচাই করা।
কসমেটিক ক্লিনিং এবং যেকোনো শারীরিক ক্ষতির জন্য পরিদর্শন একটি সম্পূর্ণ সংস্কারকে পূর্ণ করে।
