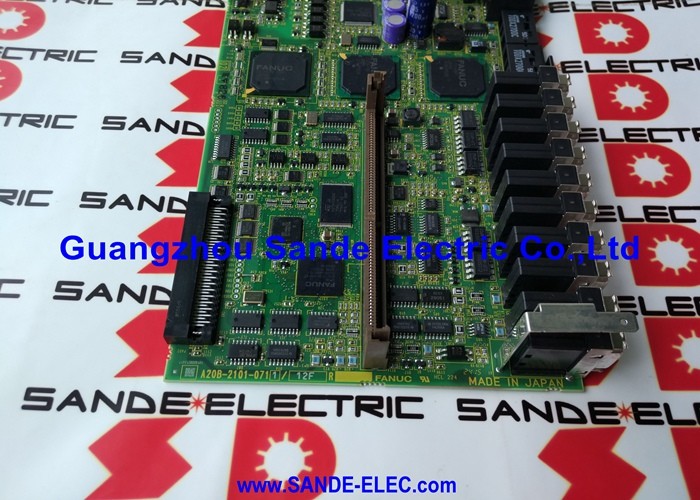

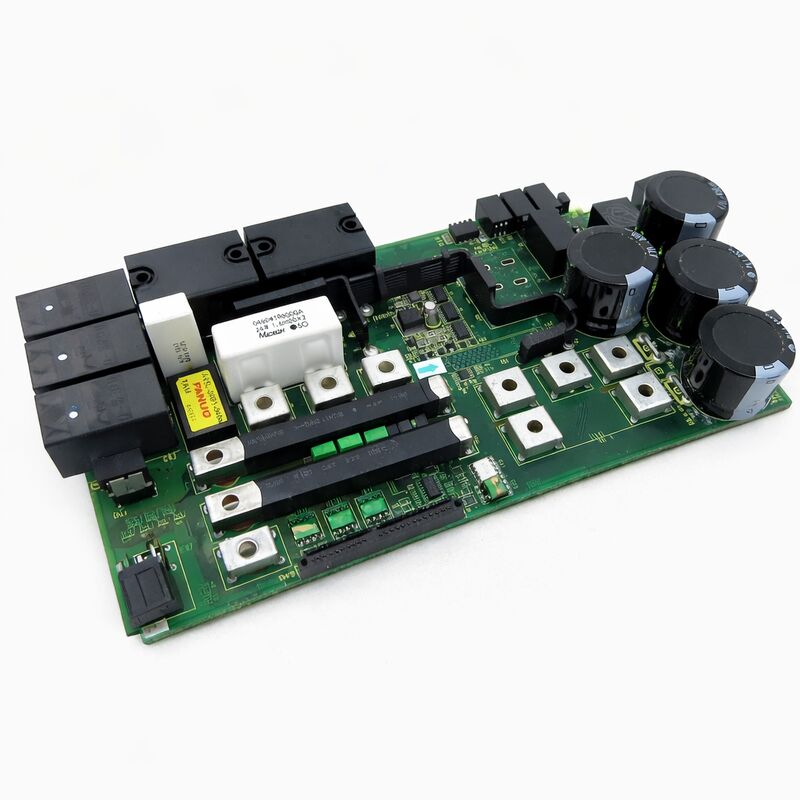

1 পিসি নতুন ফ্যানুক আইও বোর্ড A16B-3200-0500 A16B32000500 A16B-32OO-O5OO

FANUC A16B-3200-0500

পার্ট নম্বরঃA16B-3200-0500

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

পণ্যের ধরনঃI/O PCB

বোর্ড সিরিজঃA16B-3200

সামঞ্জস্যপূর্ণ সিস্টেমঃFANUC সিরিজ 0i-B সিএনসি নিয়ামক

প্রয়োগঃI/O ইন্টারফেস এবং ডেটা যোগাযোগ

সংক্ষিপ্ত বিবরণ

A16B-3200-0500 হল FANUC এর সিরিজ 0i-B সিএনসি কন্ট্রোলারে সাধারণত ব্যবহৃত I/O প্রিন্টেড সার্কিট বোর্ড।FANUC-এর কম্প্যাক্ট 0i CNC পরিবারের দ্বিতীয় প্রজন্মের 0i-B ০i মেশিনিং সেন্টার ও টার্নিং সেন্টারগুলিতে ব্যাপকভাবে গৃহীত হয়েছিল.

আই/ও পিসিবি হল সিএনসি কন্ট্রোলার এবং মেশিন টুলের ফিল্ড ওয়্যারিংয়ের মধ্যে ডিজিটাল ইনপুট এবং আউটপুট ইন্টারফেসের জন্য দায়ী বোর্ড।

প্রতিটি সেন্সর রিডিং এবং PMC সিঁড়ি প্রোগ্রাম থেকে প্রতিটি রিলে আউটপুট এই বোর্ডের মধ্য দিয়ে যায় কন্ট্রোলারের লজিক এবং শারীরিক মেশিনের মধ্যে।

0i-B একটি কম্প্যাক্ট প্যাকেজে ব্যয়বহুল, পূর্ণ বৈশিষ্ট্যযুক্ত CNC পারফরম্যান্সের জন্য ডিজাইন করা হয়েছিল।

এটি FANUC-এর আই-সিরিজের ক্ষমতা এমন মেশিনে এনেছিল যেখানে পূর্ণ আকারের 16i বা 18i অতিরিক্ত নির্দিষ্ট করা হবে।

এই আর্কিটেকচারের I/O PCB বৃহত্তর FANUC সিস্টেমের I/O PCB-র মতো একই ফিল্ড ইন্টারফেস ফাংশন সম্পাদন করে, যা 0i-B এর I/O প্রয়োজনীয়তা অনুসারে স্কেল করা হয়।

A16B-3200-0500 হল বোর্ড যা এই ফাংশনটি সম্পাদন করে।

0i-B কন্ট্রোলারের মডুলার কাঠামোতে, I/O PCB প্রধান CPU বোর্ড এবং পাওয়ার সাপ্লাইয়ের পাশে বসে।

এটি মেশিনের ডিজিটাল ইনপুট সিগন্যালগুলিকে ¢ সীমা সুইচ, নিকটবর্তী সেন্সর, চাপ সুইচ, অপারেটর প্যানেল বোতাম ¢ থেকে পিএমসির ইনপুট রেজিস্টারে রুট করে।

এটি পিএমসি থেকে আউটপুট সিগন্যাল চালায় sol solenoid ভালভ, রিলে কয়েল, স্পিন্ডল সক্ষম করুন, শীতল পাম্প নিয়ন্ত্রণ করুন মেশিন হার্ডওয়্যারে।

এই দ্বিপাক্ষিক ক্ষেত্র ইন্টারফেস হল I/O PCB এর মূল উদ্দেশ্য।

মূল বৈশিষ্ট্যাবলী

0i-B সিস্টেমে I/O আর্কিটেকচার

0i-B কন্ট্রোলার সিএনসির সাথে I/O ডিভাইস সংযুক্ত করার জন্য I/O লিঙ্ক FANUC এর সিরিয়াল যোগাযোগ প্রোটোকল ব্যবহার করে।

0i-B এর I/O PCB I/O লিঙ্ক নেটওয়ার্কে অংশগ্রহণ করে। মেশিনের তারের সংকেতগুলি I/O PCB এর সংযোগকারীগুলিতে আসে, ডিজিটালাইজ করা হয় এবং তারপরে I/O লিঙ্কের মাধ্যমে পিএমসিতে প্রেরণ করা হয়।পিএমসি থেকে আউটপুট কমান্ডগুলি I/O লিঙ্কের মাধ্যমে I/O PCB-তে ফিরে যায়, যা উপযুক্ত আউটপুট সার্কিট চালায়।

এই সিরিয়াল লিঙ্ক আর্কিটেকচারের অর্থ হল সিএনসি নিয়ামক এবং আই/ও পিসিবি ইনস্টলেশন পয়েন্টের মধ্যে শারীরিক দূরত্ব পৃথক সংকেত তারের দৈর্ঘ্যের দ্বারা সীমাবদ্ধ নয়।

The I/O Link cable carries all channel data between the controller and the I/O hardware — a significant practical advantage in machine tool installations where the CNC cabinet and the machine control panel may be separated by a distance that would make individual wire runs impractical.

I/O PCB কাঁচা ক্ষেত্রের সংকেতগুলি প্রক্রিয়া করে, প্রস্থান শর্ট সার্কিটের অবস্থা পরিচালনা করে, ক্ষণস্থায়ী গোলমালের বিরুদ্ধে সুরক্ষা দেয়।

এই সিগন্যাল কন্ডিশনার মানে PMC পরিষ্কার পায়,একটি সক্রিয় শিল্প পরিবেশে গোলমাল এবং স্যুইচিং ট্রানজিয়ন্টের সাপেক্ষে কাঁচা সংকেতগুলির পরিবর্তে মেশিনের প্রকৃত অবস্থার নির্ভরযোগ্য ডিজিটাল উপস্থাপনা.

0i-B সিস্টেম কনটেক্সট

০আই-বি নিয়ামক প্রজন্ম ০আই-টিবি টার্নিং এবং ০আই-এমবি ফ্রেজিংয়ের জন্য ০ তার উৎপাদন যুগে মেশিন টুল বাজারের মূলধারার সাথে সামঞ্জস্যপূর্ণ ছিল।FANUC এটিকে PMC-SB7 সিঁড়ি ইঞ্জিন দিয়ে সজ্জিত করেছে ( -0491 প্রধান বোর্ড ভেরিয়েন্টে), এফএসএসবি সার্ভো যোগাযোগ, এবং এই বোর্ডের মাধ্যমে সরবরাহিত আই / ও লিংক ফিল্ড ইন্টারফেস।

একসাথে, এগুলি একটি সম্পূর্ণ, আধুনিক সিএনসি সিস্টেমকে সংজ্ঞায়িত করে।

০আই-বি প্ল্যাটফর্মে নির্মিত মেশিনগুলি বিশ্বব্যাপী সক্রিয় উত্পাদন পরিষেবাতে রয়েছে। এই মেশিনগুলির জন্য রক্ষণাবেক্ষণের অংশগুলির ধারাবাহিক চাহিদা রয়েছে।

A16B-3200-0500 I/O PCB, 0i-B স্ট্যাকের ক্ষেত্র-পরিবর্তনযোগ্য বোর্ডগুলির মধ্যে একটি,উত্স যখন একটি I/O সম্পর্কিত ত্রুটি ক্ষেত্রের তারের বা সংযুক্ত I/O ডিভাইসের পরিবর্তে বোর্ডের দিকে ফিরে যায়.

ত্রুটি বিচ্ছিন্নতা বোর্ড বা তারের?

সিএনসি সিস্টেমে I/O ত্রুটিগুলি সর্বাধিক সাধারণ রক্ষণাবেক্ষণ সমস্যাগুলির মধ্যে রয়েছে, তবে সমস্ত I/O ত্রুটিগুলি I/O PCB-তে ফিরে আসে না।কোন I/O ত্রুটি তদন্ত প্রথম ধাপ কোন উপাদান ব্যর্থ হয়েছে নিশ্চিত করা হয়: ক্ষেত্র ডিভাইস, তারের, বা PCB.

সিএনসির পিএমসি ডায়াগনস্টিক স্ক্রিনগুলি প্রতিটি আই / ও চ্যানেলের লাইভ অবস্থা দেখায়। যদি কোনও চ্যানেল ভুলভাবে পড়ে, তবে ক্ষেত্র ডিভাইসটি শারীরিকভাবে চালিত করার সময় বা তারের সংকেত পরিমাপ করার সময় এটি পর্যবেক্ষণ করুন।

একটি চ্যানেল যা বোর্ডের সংযোজকগুলিতে তারের সংকেতটি সঠিকভাবে নিশ্চিত করা হলে ভুলভাবে পড়ে বোর্ডের দিকে নির্দেশ করে।

একটি চ্যানেল যা কেবলমাত্র ক্ষেত্রের সংকেতটি একটি নির্দিষ্ট প্রান্তিকের উপরে থাকলে সঠিকভাবে পড়ে তা বোর্ডে একটি অবনমিত ইনপুট সার্কিট নির্দেশ করতে পারে।

একাধিক I/O চ্যানেল একসাথে ব্যর্থ হলে ∙ বিশেষ করে একই সংযোগকারী গোষ্ঠীর চ্যানেল ∙ ক্ষেত্রের তারের সমস্যা থেকে বোর্ডের ত্রুটির দিকে আরও দৃ strongly়ভাবে নির্দেশ করে,যা সাধারণত একটি সময়ে একটি সংকেত পথ প্রভাবিত করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন ১ঃ মেশিন রুমে পাওয়ার সার্জ হওয়ার পর বেশ কয়েকটি ইনপুট সঠিকভাবে পড়া বন্ধ করে দিয়েছে। তারের পরীক্ষা ভাল। A16B-3200-0500 সম্ভবত ক্ষতিগ্রস্ত?

পাওয়ার সার্জগুলি সাধারণত আই / ও পিসিবি ইনপুট সার্কিটগুলিকে ক্ষতিগ্রস্থ করে কারণ ইনপুটগুলি সরাসরি ক্ষেত্রের তারের সাথে সংযুক্ত হয় যেখানে সার্জ শক্তি ছড়িয়ে পড়ে।

বোর্ডের সুরক্ষা উপাদানগুলি উত্তাপ শক্তি শোষণ করে, তবে পুনরাবৃত্তি ঘটনা বা একটি গুরুতর উত্তাপ সুরক্ষা পর্যায়ে ছাড়িয়ে ইনপুট সার্কিটগুলিকে ক্ষতিগ্রস্থ করতে পারে।

ওয়্যারিং ঠিক আছে বলে নিশ্চিত হলে, বোর্ডটি পরবর্তী বিষয় যা তদন্ত করা উচিত।

প্রভাবিত ইনপুটগুলি সমস্ত এক সংযোগকারী গোষ্ঠীতে রয়েছে কিনা তা পরীক্ষা করুন group গ্রুপযুক্ত ব্যর্থতা প্রায়শই বোর্ডের ক্ষতি নিশ্চিত করে।

প্রশ্ন 2: 0i-B মেশিনের PMC একটি অ্যালার্ম দেখায় কিন্তু সমস্ত ক্ষেত্রের তারের পরীক্ষা স্বাভাবিক। I / O PCB এর কোন দৃশ্যমান ক্ষতি নেই। দৃশ্যমান লক্ষণ ছাড়া বোর্ডটি ত্রুটিযুক্ত হতে পারে?

হ্যাঁ, অনেক I/O PCB এর ব্যর্থতা, অপটোক্যাপলারের অবনতি, আউটপুট ড্রাইভার আইসির ব্যর্থতা, উচ্চ প্রতিরোধের গ্রাউন্ড সংযোগ, কোন দৃশ্যমান শারীরিক ইঙ্গিত দেয় না।

একটি বোর্ড যা অক্ষত বলে মনে হয় তার অভ্যন্তরীণ উপাদানগুলি এখনও ব্যর্থ হতে পারে।

যদি তারের এবং ক্ষেত্রের ডিভাইসগুলি ভালভাবে নিশ্চিত করা হয় তবে পরবর্তী ডায়াগনস্টিক ধাপ হিসাবে আই / ও পিসিবি প্রতিস্থাপন করা উচিত। প্রতিস্থাপন ইনস্টল করুন এবং ডায়াগনস্টিক শেষ করার আগে অ্যালার্মটি সাফ করে তা নিশ্চিত করুন।

প্রশ্ন ৩ঃ ০আই-টিবি মেশিন থেকে A16B-3200-0500 কি ০আই-এমবি মেশিনে ব্যবহার করা যায়?

I/O PCB হার্ডওয়্যার 0i-TB (ঘুরিয়ে) এবং 0i-MB (মিলিং) উভয় কনফিগারেশনে একই ফাংশন প্রদান করে।

বোর্ড নিজেই মেশিনের ধরনগুলির মধ্যে পার্থক্য করে না, এটি নিয়ামকটিতে লোড করা PMC সিঁড়িগুলির জন্য ক্ষেত্রের I / O সংযোগ সরবরাহ করে।

বোর্ড সংশোধন এবং I/O লিংক কনফিগারেশন সামঞ্জস্যপূর্ণ কিনা তা নিশ্চিত করুন।

যদি পার্ট নম্বর এবং সংশোধন মিলে, বোর্ড 0i-TB এবং 0i-MB ইনস্টলেশনের মধ্যে বিনিময়যোগ্য।

Q4: I / O PCB প্রতিস্থাপনের পরে, কিছু আউটপুট কাজ করে কিন্তু অন্যদের না। PMC প্রোগ্রাম সঠিক বলে মনে হয়। কি পরীক্ষা করা উচিত?

সঠিক পিএমসি প্রোগ্রামের সাথে বোর্ড প্রতিস্থাপনের পরে অকার্যকর আউটপুটগুলি আউটপুট ঠিকানা বরাদ্দের দিকে নির্দেশ করে।

PMC এর Y-অ্যাড্রেস ম্যাপটি প্রভাবিত আউটপুটগুলির জন্য I/O PCB এর সংযোগকারী বরাদ্দের সাথে মেলে তা নিশ্চিত করুন।

এছাড়াও যাচাই করুন যে সিএনসিতে যে কোনও আউটপুট কনফিগারেশন প্যারামিটার যা আউটপুট চ্যানেল বরাদ্দ নির্দিষ্ট করে তা সঠিকভাবে সেট করা হয়েছে।

ঠিকানা নির্ধারণ নিশ্চিত হলে, হার্ডওয়্যারটি সাড়া দিচ্ছে কিনা তা নিশ্চিত করার জন্য PMC এর জোরপূর্বক আউটপুট ফাংশন দিয়ে সরাসরি অকার্যকর আউটপুট চ্যানেলগুলি পরীক্ষা করুন।

প্রশ্ন ৫ঃ I/O PCB প্রতিস্থাপিত হয়েছে। এখন মেশিন চালু হয়েছে কিন্তু I/O Link প্রতিষ্ঠা করতে ব্যর্থ হয়েছে। এটি কী নির্দেশ করে?

বোর্ড প্রতিস্থাপনের পর একটি I/O লিংক ব্যর্থতা নতুন বোর্ড এবং নিয়ামকের মধ্যে একটি I/O লিংক কনফিগারেশন অসঙ্গতি, একটি ত্রুটিযুক্ত I/O লিংক ক্যাবল সংযোগ,অথবা প্রতিস্থাপনের বোর্ডের ত্রুটি.

প্রধান সিপিইউ বোর্ড এবং আই/ও পিসিবি এর মধ্যে আই/ও লিংক ক্যাবলটি পরীক্ষা করুন।

সিএনসি পরামিতিতে আই/ও লিংক স্লট কনফিগারেশনটি নতুন বোর্ডের আই/ও লিংক ঠিকানার সাথে মেলে তাও নিশ্চিত করুন।

যদি উভয়ই সঠিকভাবে নিশ্চিত হয়, প্রতিস্থাপন বোর্ড নিজেই ত্রুটিযুক্ত হতে পারে।
