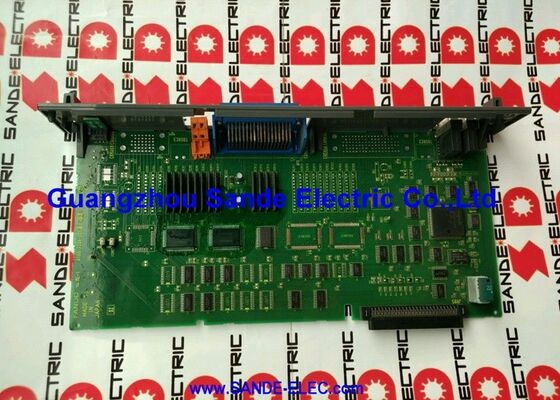

1 পিসি নতুন ফ্যানুক A16B-3200-0450 প্রধান সিপিইউ বোর্ড A16B32000450 A16B-32OO-O45O

FANUC A16B-3200-0450∙ প্রধান সিপিইউ পিসিবি ∙ সিএনসি এবং রোবট কন্ট্রোলার, এফ-বাস ব্যাকপ্লেন, জাপান মূল

পার্ট নম্বরঃA16B-3200-0450

নির্মাতাঃFANUC কর্পোরেশন (জাপান)

পণ্যের ধরনঃপ্রধান সিপিইউ প্রিন্টেড সার্কিট বোর্ড

বোর্ড সিরিজঃA16B-3200

প্রয়োগঃFANUC CNC নিয়ামক এবং রোবট নিয়ামক (LR-Mate সহ)

ফাংশনঃকোর প্রসেসর বোর্ড ∙ সিপিইউ মডিউল, অক্ষ কার্ড, FROM/SRAM মডিউল একীভূত করে

ইন্টারফেসঃএফ-বাস ব্যাকপ্লেন

ভেরিয়েন্ট নোটঃডিসি কনভার্টার ছাড়া

সংক্ষিপ্ত বিবরণ

A16B-3200-0450 হল FANUC এর CNC এবং রোবট নিয়ামক প্ল্যাটফর্মের জন্য প্রধান CPU প্রিন্ট সার্কিট বোর্ড। In the A16B-3200 series — FANUC's family of main processor boards covering multiple CNC and robot controller generations — this board functions as the central processing unit that coordinates all controller operations. প্রোগ্রাম এক্সিকিউশন, পিএমসি লজিক, মেমরি ম্যানেজমেন্ট, সার্ভো এবং স্পিন্ডল যোগাযোগ, এবং অপারেটর ইন্টারফেস সব প্রধান সিপিইউ বোর্ড মাধ্যমে পাস।

রোবট নিয়ামক অ্যাপ্লিকেশনগুলিতে, A16B-3200-0450 বিশেষত FANUC LR-Mate সিরিজের সাথে যুক্ত হয়এবং উৎপাদন পরিবেশে যন্ত্রপাতি পরিবেশন.

বোর্ডটি CPU মডিউল, অক্ষ নিয়ন্ত্রণ কার্ড এবং FROM / SRAM মেমরি মডিউলকে একটি ইউনিফাইড সমাবেশের মধ্যে একীভূত করে, কন্ট্রোলারের জন্য সম্পূর্ণ প্রসেসিং কোর সরবরাহ করে।

এফ-বাস ব্যাকপ্লেন ইন্টারফেস এই প্রধান বোর্ডকে কন্ট্রোলার র্যাকের অন্যান্য বোর্ডের সাথে সংযুক্ত করে।

পাওয়ার অপশন বোর্ড, আই / ও বোর্ড, অতিরিক্ত অক্ষ কার্ড এবং যোগাযোগ বোর্ডগুলি ব্যাকপ্লেনে প্লাগ ইন করে এবং এফ-বাসের মাধ্যমে প্রধান সিপিইউর সাথে যোগাযোগ করে।

ব্যাকপ্লেন সমস্ত ইনস্টল করা বোর্ড জুড়ে শক্তি, ঠিকানা এবং ডেটা সংকেত বিতরণ করে।

মূল বৈশিষ্ট্যাবলী

প্রধান সিপিইউ বোর্ড ️ কন্ট্রোলারের কেন্দ্রীয় প্রসেসর

FANUC-এর CNC এবং রোবট কন্ট্রোলার আর্কিটেকচারে, প্রধান CPU বোর্ড হল সর্বোচ্চ স্তরের প্রসেসিং উপাদান। এটি বোর্ড যা CNC অপারেটিং সিস্টেম চালায়,পিএমসি (প্রোগ্রামযোগ্য মেশিন কন্ট্রোলার) সিঁড়ি লজিক, এবং সমস্ত উচ্চতর স্তরের ফাংশন যা নিয়ামককে দরকারী করে তোলেঃ প্রোগ্রাম ব্যাখ্যা, অন্তর্ভুক্তি, অপারেটর প্রদর্শন পরিচালনা, বহিরাগত সিস্টেমের সাথে যোগাযোগ।

প্রধান সিপিইউ বোর্ড বেশিরভাগ কনফিগারেশনে সার্ভো ড্রাইভ বা মেশিনের ফিল্ড ওয়্যারিংয়ের সাথে সরাসরি ইন্টারফেস করে না।

এটি সিগন্যাল প্রসেসিং এবং লজিক স্তরে কাজ করে। সিপিইউ বোর্ড থেকে সার্ভো কমান্ডগুলি অক্ষ নিয়ন্ত্রণ সার্কিটগুলির মাধ্যমে সার্ভো এম্প্লিফায়ারগুলিতে ভ্রমণ করে A16B-3200-0450 এর ক্ষেত্রে,অক্ষ কার্ডটি বোর্ডের সমন্বয়ে সংহত করা হয়েছে.
