| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A16B-3200-0429 |
পার্ট নম্বরঃA16B-3200-0429
নির্মাতাঃFANUC কর্পোরেশন (জাপান)
পণ্যের ধরনঃস্বতন্ত্র প্রধান সিপিইউ PCB
বোর্ড সিরিজঃA16B-3200
বর্ণনাঃi-B স্ট্যান্ড আউট কন্ট্রোল প্রধান সিপিইউ পিসিবি ¢ পিসিবি প্রধান সিপিইউ (#18i/180i মডেল বি)

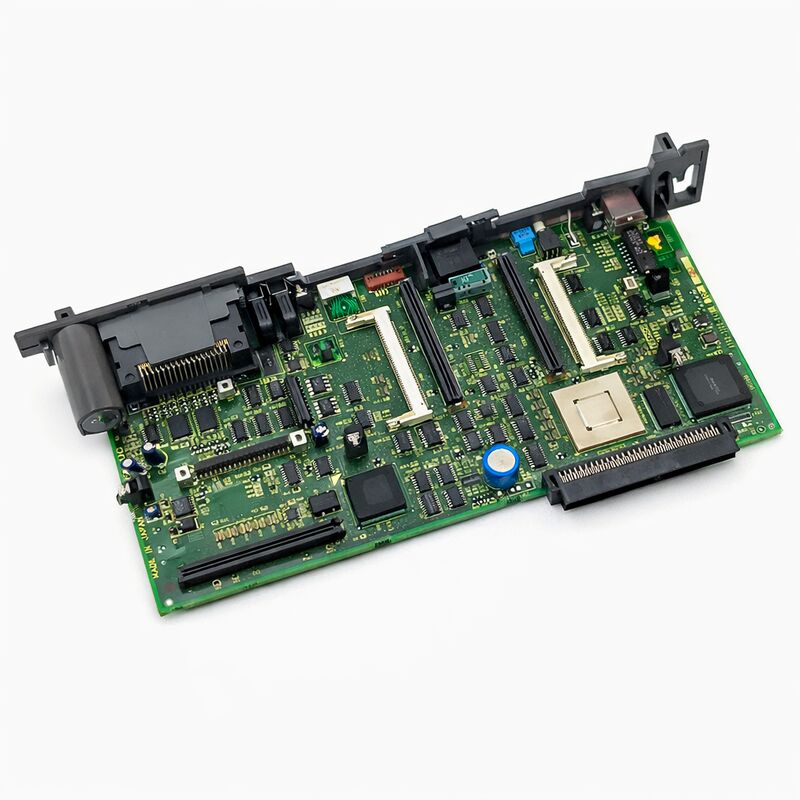

A16B-3200-0429 হল FANUC-এর সিরিজ 18i এবং 180i মডেল B সিএনসি কন্ট্রোলারগুলির জন্য স্বতন্ত্র প্রধান সিপিইউ পিসিবি।এটা i-B নিয়ামক কেন্দ্রে বোর্ড ¢ একক PCB যে প্রধান প্রসেসর বহন করে, সার্ভো ড্রাইভ যোগাযোগের জন্য FSSB (ফাইবার অপটিক সার্ভো সিরিয়াল বাস) কন্ট্রোলার এবং অপারেটর ডিসপ্লের জন্য গ্রাফিক্স প্রসেসর, সব এক বোর্ডে প্লাগ-ইন FROM, SRAM এর সাথে একত্রিত,এবং DRAM মেমরি মডিউল.
১৮আই-বি এবং ১৮০আই-বি তাদের প্রজন্মের সর্বাধিক ব্যবহৃত উচ্চ-পারফরম্যান্স সিএনসি প্ল্যাটফর্মগুলির মধ্যে ছিল।
18i-B মেশিনিং সেন্টার এবং টার্নিং সেন্টারগুলির জন্য কাজ করেছিল যা 21i-এর চেয়ে বেশি অক্ষ ক্ষমতা এবং দ্রুত প্রসেসিংয়ের প্রয়োজন,যখন 180i-B একই আর্কিটেকচারকে বড় ফরম্যাটের মেশিনিং সেন্টার এবং মাল্টি-স্পিন্ডল অ্যাপ্লিকেশনগুলিতে প্রসারিত করে.
উভয় প্ল্যাটফর্ম এই প্রধান সিপিইউ বোর্ডের উপর নির্ভর করে প্রতিটি কন্ট্রোল ফাংশনের জন্য প্রোগ্রাম ইন্টারপোলেশন, পিএমসি সিঁড়ি কার্যকরকরণ, সার্ভো কমান্ড জেনারেশন, স্পিন্ডল নিয়ন্ত্রণ,এবং অপারেটর ইন্টারফেস ম্যানেজমেন্ট সব এখানে উৎপত্তি.
"স্ট্যান্ডেলোন" নামকরণ এই বোর্ডকে একই প্রজন্মের এলসিডি-মাউন্ট করা সংস্করণ থেকে আলাদা করে। স্বতন্ত্র কনফিগারেশনে, সিপিইউ বোর্ডটি নিজস্ব র্যাকে ইনস্টল করা হয়,ডিসপ্লে ইউনিট থেকে পৃথক.
একটি ক্যাবল স্বতন্ত্র বোর্ডটি ডিসপ্লে সমাবেশের সাথে সংযুক্ত করে। এই বিচ্ছেদ রক্ষণাবেক্ষণের নমনীয়তা প্রদান করেঃ সিপিইউ বোর্ড এবং ডিসপ্লে ইউনিট স্বাধীনভাবে সার্ভিস করা যেতে পারে,এবং একই সিপিইউ বোর্ডের ধরন বিভিন্ন ডিসপ্লে কনফিগারেশনের সাথে ইনস্টলেশন পরিবেশন করে.
| প্যারামিটার | মূল্য |
|---|---|
| পার্ট নম্বর | A16B-3200-0429 |
| নির্মাতা | FANUC কর্পোরেশন |
| পণ্যের ধরন | স্বতন্ত্র প্রধান সিপিইউ PCB |
| বোর্ড সিরিজ | A16B-3200 |
| সামঞ্জস্যপূর্ণ সিস্টেম | সিরিজ 18i-B, 18i-MB/TB, 180i-B, 180i-MB/TB |
| স্থাপত্য | স্বতন্ত্র (ডিসপ্লে থেকে পৃথক) |
| সার্ভো ইন্টারফেস | FSSB (ফাইবার অপটিক সার্ভো সিরিয়াল বাস) |
| মেমরি মডিউল | FROM, SRAM, DRAM (প্লাগ ইন টাইপ) |
| উৎপত্তি | জাপান |
| অপারেটিং তাপমাত্রা | ০ ০ ৫৫°সি |
| সংরক্ষণ তাপমাত্রা | -২০ ∙ ৭০°সি |
| আর্দ্রতা | নন-কন্ডেনসিং, ২০-৮০% RH |
| অবস্থা | নির্মাতার দ্বারা বন্ধ |
| ইনস্টলেশনের পর | সম্পূর্ণ পরামিতি এবং প্রোগ্রাম পুনরায় লোড প্রয়োজন |
সিরিজ 18i-B FANUC এর আই-সিরিজ সিএনসির দ্বিতীয় প্রজন্মের প্রতিনিধিত্ব করে। মূল আই-এ প্রজন্ম FSSB আর্কিটেকচার এবং আই-সিরিজ অপারেটিং সফ্টওয়্যার প্রতিষ্ঠা করে।
বি জেনারেশন প্ল্যাটফর্মটি আরও দ্রুত সিপিইউ প্রসেসিং, বর্ধিত মেমরি ক্যাপাসিটি, উন্নত উচ্চ-গতির মেশিনিং ফাংশন এবং সুনির্দিষ্ট কনট্যুরিং কাজের জন্য উন্নত ন্যানো-ইন্টারপোলেশন উন্নত করেছে।
18i-B ব্যবহারকারী যন্ত্রপাতিগুলির জন্য, A প্রজন্মের তুলনায় উন্নতিগুলি বাস্তব এবং পরিমাপযোগ্য ছিল।জটিল কনট্যুরযুক্ত অংশগুলিতে চক্রের সময়গুলি সংক্ষিপ্ত করা হয়েছে কারণ নিয়ামক প্রতি সেকেন্ডে আরও প্রোগ্রাম ব্লক প্রক্রিয়া করতে পারে.
কনটুরিং নির্ভুলতা উন্নত হয়েছে কারণ উচ্চতর প্রক্রিয়াকরণ হার বৃত্তাকার এবং সর্পিল টুল পাথগুলিতে অন্তর্ভুক্তির ত্রুটি হ্রাস করেছে।
18i-B হল অটোমোটিভ, এয়ারস্পেস,এবং ডাই-মোল্ড সেক্টর যেখানে এই পারফরম্যান্স পার্থক্যগুলি সরাসরি অংশের গুণমান এবং উত্পাদন হারকে প্রভাবিত করে.
A16B-3200-0429 এই পারফরম্যান্স প্রদান করে। 18i-B এর সমস্ত কম্পিউটিং কাজ, সার্ভো কন্ট্রোল অ্যালগরিদম, পিএমসি লজিক, ইন্টারপোলেশন এই বোর্ডে চলে।যখন বোর্ড সঠিকভাবে কাজ করে, এর কিছুই দৃশ্যমান নয়।
মেশিন চালিত হয়, অংশগুলি সঠিক হয়, এবং উৎপাদন অব্যাহত থাকে। যখন বোর্ড ব্যর্থ হয়, তখন সবকিছু বন্ধ হয়ে যায়।
A16B-3200-0429 এ FSSB কন্ট্রোলার রয়েছে যা CNC এবং সার্ভো এম্প্লিফায়ার মডিউলগুলির মধ্যে সার্ভো যোগাযোগ পরিচালনা করে।FSSB (ফাইবার অপটিক সার্ভো সিরিয়াল বাস) অবস্থান কমান্ড প্রেরণ করে এবং একটি ডিজিটাল, শব্দ-নিরোধক যোগাযোগ পদ্ধতি যা আগের FANUC CNC প্রজন্মের অ্যানালগ PWM ইন্টারফেস প্রতিস্থাপন করে।
প্রধান সিপিইউ বোর্ডে এফএসএসবি নিয়ামককে সংহত করার অর্থ হ'ল সার্ভো যোগাযোগ এবং সিএনসি ইন্টারপোলেশন একই বোর্ডে শক্তভাবে সংযুক্ত।সার্ভো আপডেট চক্র সরাসরি সিএনসি প্রক্রিয়াকরণ চক্রের সাথে সিঙ্ক্রোনাইজ করা হয়.
এই নিবিড় সংহতকরণ 18i-B এর সার্ভো পারফরম্যান্সের বৈশিষ্ট্য দেয়।
যখন A16B-3200-0429 ব্যর্থ হয়, তখন FSSB যোগাযোগ এলার্মগুলি প্রায়শই একই সময়ে সমস্ত অক্ষে প্রদর্শিত হয় কারণ সমস্ত সংযুক্ত সার্ভো এম্প্লিফায়ারগুলির জন্য FSSB নিয়ামক এই একক বোর্ডে থাকে।
এই প্যাটার্ন, যেখানে সব অক্ষ এক সময়ে এক অক্ষের পরিবর্তে একসাথে FSSB যোগাযোগ হারান,একটি স্বতন্ত্র সার্ভো এম্প্লিফায়ার বা ফাইবার তারের পরিবর্তে প্রধান সিপিইউ বোর্ডে ত্রুটি আছে যে সূচক এক.
A16B-3200-0429 প্রতিস্থাপন একটি সম্পূর্ণ তথ্য পুনরুদ্ধার পদ্ধতি প্রয়োজন. নতুন বোর্ডের মেমরি মডিউল একটি কারখানা ডিফল্ট অবস্থায় শুরু. FROM মধ্যে CNC অপারেটিং সফ্টওয়্যার সঠিক,কিন্তু SRAM এর প্রতিটি মেশিন-নির্দিষ্ট পরামিতি খালি.
পুনরুদ্ধার করা আবশ্যক পরামিতিগুলি মেশিনের কনফিগারেশনের সমস্ত দিককে কভার করে ∙ অক্ষের গতি সীমাবদ্ধতা, সার্ভো লাভ সেটিং, স্পিন্ডল পরামিতি, পিএমসি টাইমার এবং কাউন্টার পূর্বনির্ধারিত মান,পিচ ত্রুটির ক্ষতিপূরণ টেবিল, টুল অফসেট রেজিস্টার, এবং সম্পূর্ণ PMC সিঁড়ি প্রোগ্রাম.
এই তথ্য ছাড়া, নিয়ামক হয় শুরু করতে অস্বীকার করে বা এমনভাবে কাজ করে যা এটি নিয়ন্ত্রণ করে এমন মেশিনের সাথে মেলে না।
তাই বোর্ড প্রতিস্থাপনের আগে একটি সম্পূর্ণ সিস্টেম ব্যাকআপ অপরিহার্য। FANUC 18i-B কন্ট্রোলারগুলি CNC বুট মেনু এবং ডেটা I/O ফাংশনগুলির মাধ্যমে ব্যাপক ব্যাকআপ সমর্থন করে।
একটি বর্তমান ব্যাকআপ ছাড়া মেশিনের জন্য, একটি তৈরি করার আগে বোর্ড প্রতিস্থাপন করার চেষ্টা একটি উল্লেখযোগ্য ঝুঁকি। ব্যাকআপ ছাড়া ডকুমেন্টেশন থেকে পরামিতি পুনরুদ্ধার,এটি একটি দীর্ঘ এবং ত্রুটিযুক্ত প্রক্রিয়া যা সাধারণত FANUC ইঞ্জিনিয়ারিং সমর্থন প্রয়োজন.
প্রশ্ন 1: সমস্ত সার্ভো অক্ষ একযোগে FSSB যোগাযোগ এলার্ম প্রদর্শন করে। ফাইবার তারের এবং সার্ভো এম্প্লিফায়ারগুলি পরীক্ষা করা হয়েছে এবং ক্ষতিগ্রস্ত নয়। কি A16B-3200-0429 দোষ?
সমস্ত অক্ষের উপর একযোগে FSSB এলার্মগুলি নিশ্চিত ভাল তারের এবং এম্প্লিফায়ারগুলির সাথে প্রধান সিপিইউ বোর্ডের FSSB নিয়ামককে শক্তিশালীভাবে জড়িত করে।সমস্ত অক্ষ FSSB চ্যানেল A16B-3200-0429 এ FSSB নিয়ামক ভাগ.
এই সাধারণ সার্কিট্রিতে একটি ত্রুটি একবারে সমস্ত চ্যানেলকে প্রভাবিত করে। বোর্ডের ব্যাকপ্লেন সংযোগকারীগুলি পুনরায় সেট করুন এবং বোর্ডে FSSB মডিউলের আসনটি পরীক্ষা করুন।
যদি এলার্ম অব্যাহত থাকে, বোর্ড প্রতিস্থাপন উপযুক্ত পদক্ষেপ।
প্রশ্ন 2: 18i-B কন্ট্রোলার তার স্টার্টআপ ক্রম সম্পূর্ণ করতে ব্যর্থ হয় এবং একটি সিস্টেম অ্যালার্ম প্রদর্শন করে। অ্যালার্ম কোড একটি FROM পাঠ ত্রুটি নির্দেশ করে। প্রধান সিপিইউ বোর্ড ব্যর্থ হয়েছে?
একটি FROM পাঠের ত্রুটি FROM মডিউলকে নির্দেশ করে, যা সিএনসি অপারেটিং সফ্টওয়্যার ধারণ করে, যা মূল সিপিইউ বোর্ড নিজেই নয়।
FROM মডিউলটি একটি পৃথক উপাদান যা A16B-3200-0429 এর একটি সকেটে সন্নিবেশ করে।
প্রথমত, FROM মডিউলটি সরিয়ে ফেলুন এবং পুনরায় সেট করুন। যদি মডিউলটি সঠিকভাবে বসানো থাকলে ত্রুটিটি অব্যাহত থাকে, তবে FROM মডিউল নিজেই ত্রুটিযুক্ত হতে পারে।
শুধুমাত্র যদি নতুন FROM মডিউলটি ত্রুটিটি সমাধান না করে তবে প্রধান সিপিইউ বোর্ডের সন্দেহ করা উচিত।
প্রশ্ন 3: মেশিন নির্মাতার একটি নির্দিষ্ট সিএনসি সফ্টওয়্যার সংস্করণ প্রয়োজন। একটি সংস্কারকৃত A16B-3200-0429 উপলব্ধ তবে এর FROM সংস্করণ অজানা। এটি কীভাবে পরিচালনা করা উচিত?
FROM সংস্করণ CNC সফটওয়্যার বৈশিষ্ট্য, পরামিতি পরিসীমা, এবং PMC সামঞ্জস্যতা নির্ধারণ করে। একটি পুনর্নির্মাণ বোর্ড ইনস্টল করার আগে,বোর্ডে FROM সংস্করণটি সনাক্ত করুন তার লেবেলটি পড়ার মাধ্যমে বা শুরু করার সময় CNC এর সিস্টেম তথ্য স্ক্রিনটি পরীক্ষা করে.
যদি FROM সংস্করণটি মেশিনের প্রয়োজনীয়তার সাথে মেলে না, তাহলে সঠিক সংস্করণ সহ একটি FROM মডিউল সংগ্রহ এবং ইনস্টল করা উচিত।
প্রধান সিপিইউ বোর্ডের অন্যান্য উপাদানগুলি সংস্করণ-নিরপেক্ষ; কেবলমাত্র FROM সামগ্রীটি মেশিনের সফ্টওয়্যার প্রয়োজনীয়তার সাথে মেলে।
প্রশ্ন 4: প্রতিস্থাপন A16B-3200-0429 ইনস্টল করার পরে এবং সমস্ত পরামিতি পুনরুদ্ধার করার পরে, নির্দিষ্ট অক্ষের সার্ভো পরামিতিগুলি অপারেশন চলাকালীন সার্ভো অ্যালার্ম তৈরি করে। কী তদন্ত করা উচিত?
একটি নতুন বোর্ডের সাথে পরামিতি পুনরুদ্ধারের পরে সার্ভো অ্যালার্ম সাধারণত কিছু সার্ভো পরামিতি মান ভুল মানে।
সর্বাধিক সাধারণ কারণ হ'ল নতুন বোর্ডের FROM এ সার্ভো সফ্টওয়্যার সংস্করণটি মূল থেকে আলাদা এবং কিছু প্যারামিটার নম্বর বা পরিসীমা সংস্করণগুলির মধ্যে পরিবর্তিত হয়েছে।
অ্যালার্ম কোডটি পর্যালোচনা করুন, এর সাথে যুক্ত নির্দিষ্ট সার্ভো প্যারামিটারটি সনাক্ত করুন এবং মেশিন নির্মাতার ডকুমেন্টেশন বা মূল বোর্ডের ব্যাকআপের সাথে সেই প্যারামিটারের মানটি যাচাই করুন।
ইনস্টল করা সার্ভো সফটওয়্যার সংস্করণের জন্য উপযুক্ত মানগুলিতে প্রভাবিত পরামিতিগুলি সামঞ্জস্য করা সাধারণত এটি সমাধান করে।
প্রশ্ন 5: 18i-B মেশিনটি 15 বছর বয়সী এবং A16B-3200-0429 বন্ধ হয়ে গেছে। একটি CNC প্রতিস্থাপন (retrofit) একটি PCB প্রতিস্থাপনের চেয়ে ভাল বিকল্প?
অর্থনীতি নির্ভর করে মেশিনের অবশিষ্ট উৎপাদনশীল মূল্য এবং অন্যান্য বয়স্ক উপাদানগুলির আকারের উপর।একটি প্রধান সিপিইউ বোর্ড প্রতিস্থাপন লক্ষ্যবস্তু এবং খরচ কার্যকর যদি বাকি নিয়ামক, পিএসইউ, আই/ও ইউনিট ভালো অবস্থায় আছে।
একটি সম্পূর্ণ সিএনসি পুনর্নির্মাণ সম্পূর্ণ নিয়ামককে একটি আধুনিক সমতুল্য দিয়ে প্রতিস্থাপন করে, পুরানো বোর্ডের প্রাপ্যতার উদ্বেগ দূর করে কিন্তু কমিশনিং, প্যারামিটার পুনরায় প্রবেশের জন্য বিনিয়োগের প্রয়োজন,এবং সম্ভাব্য আপডেট সার্ভো এম্প্লিফায়ার হার্ডওয়্যার.
যান্ত্রিকভাবে সুস্থ ১৫ বছরের পুরনো মেশিনের জন্য, যা উৎপাদন অব্যাহত রাখার জন্য ভাল ব্যবসায়িক যুক্তিযুক্ত, বোর্ড প্রতিস্থাপন সাধারণত সেরা প্রথম পছন্দ।
যখন একাধিক কন্ট্রোলার উপাদান একই সাথে পুরানো হয় তখন পুনর্নির্মাণের বিকল্পটি আরও বোধগম্য।
