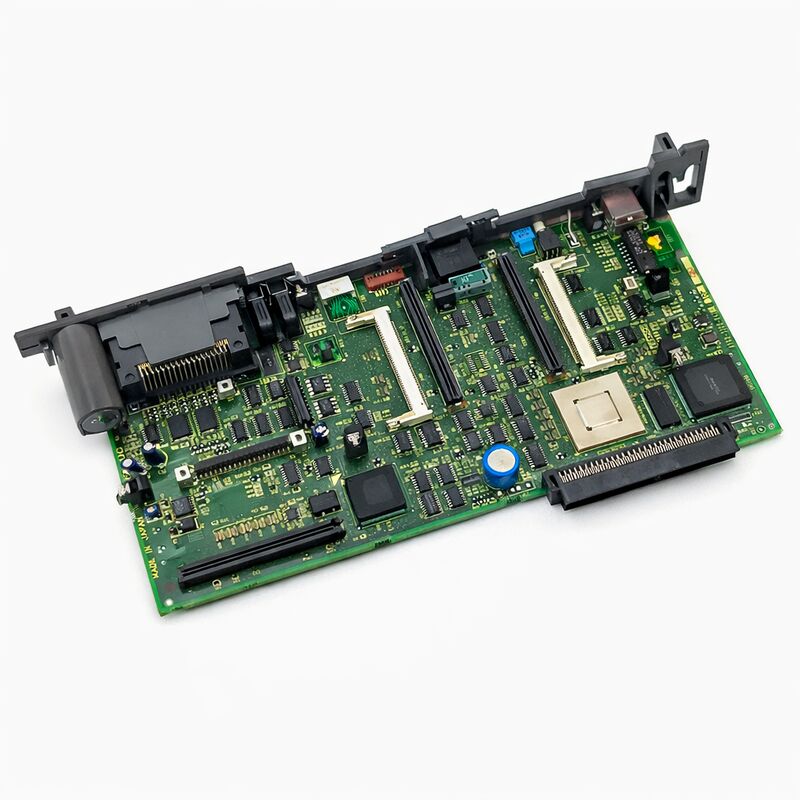

FANUC A16B-3200-0425 সিপিইউ বোর্ড A16B32000425 A16B-32OO-O425

FANUC A16B-3200-0425

21i-B কন্ট্রোলারের মূল বোর্ড

A16B-3200-0425 হল FANUC-এর সিরিজ 21i-B CNC-এর প্রধান CPU PCB, যা CNC অপারেটিং সফটওয়্যার চালায়, PMC সিঁড়ি প্রোগ্রাম চালায়, মেমরি এবং I/O ইন্টারফেস পরিচালনা করে,এবং ব্যাকপ্লেন মাধ্যমে নিয়ামক সব ফাংশন সমন্বয়যখন এই বোর্ডটি ব্যর্থ হয়, তখন নিয়ামকটি কাজ করে না এবং মেশিনটি সম্পূর্ণভাবে বন্ধ হয়ে যায়।

সিরিজ 21i-B হল ছোট থেকে মাঝারি আকারের মেশিন টুলস, ছোট মেশিনিং সেন্টার এবং মাল্টি-ফাংশন মেশিনগুলির জন্য FANUC এর কম্প্যাক্ট আই-সিরিজ প্ল্যাটফর্ম যা সাধারণত দুই থেকে চারটি নিয়ন্ত্রিত অক্ষ চালায়.এটি 16i এবং 18i এর চেয়ে ছোট বৈশিষ্ট্য সেটে আই-সিরিজের গুণমান এবং নির্ভরযোগ্যতা সরবরাহ করে। প্রোগ্রামিং পরিবেশ (স্ট্যান্ডার্ড জি-কোড, FANUC ম্যাক্রো বি,পরিচিত অপারেটর ইন্টারফেস) বড় আই-সিরিজ প্ল্যাটফর্মের জন্য সাধারণ, তাই অংশ প্রোগ্রাম এবং অপারেটর পদ্ধতি পরিবর্তন ছাড়াই স্থানান্তর।

ডিপিএল পৃথকআর্কিটেকচারকে চিহ্নিত করেঃ সিপিইউ ইলেকট্রনিক্স এবং ডিসপ্লে ইন্টারফেস পৃথক বোর্ডে থাকে।সিপিইউ বোর্ড স্বাধীনভাবে সমস্ত প্রসেসিং পরিচালনা করে এবং সংজ্ঞায়িত ইন্টারফেস সংযোগের মাধ্যমে ডিসপ্লে ইউনিটের সাথে সংযোগ স্থাপন করে. যদি ডিসপ্লে ব্যর্থ হয়, সিপিইউ বোর্ড অপরিবর্তিত থাকে এবং বিপরীতভাবে। প্রতিস্থাপন শুধুমাত্র ব্যর্থ উপাদান লক্ষ্য।

মূল বৈশিষ্ট্যাবলী

21i-B বনাম 16i এবং 18i এই বোর্ডটি বিনিময়যোগ্য নয়

A16B-3200 সিরিজটি একাধিক আই-সিরিজ সিএনসি প্রজন্ম জুড়ে প্রধান সিপিইউ বোর্ডগুলিকে কভার করে। A16B-3200-0425 বিশেষত F21i-B বৈকল্পিক। 16i, 18i,এবং 21i এই পরিবারের মধ্যে বিভিন্ন প্রধান সিপিইউ বোর্ড অংশ নম্বর ব্যবহার ¢ বৈদ্যুতিক স্থাপত্য, সফ্টওয়্যার ইন্টারফেস, এবং পেরিফেরাল সংযোগ নিয়ন্ত্রণকারী পরিবারগুলির মধ্যে পৃথক। একটি 16i বা 18i এ A16B-3200-0425 ইনস্টল করার ফলে স্টার্টআপ ব্যর্থতা ঘটে।অর্ডার করার আগে মেশিনটি সিরিজ ২১আই-বি এর কিনা তা নিশ্চিত করুন।.

এই বোর্ডের প্রতিস্থাপন করা হচ্ছে ডাটা ব্যাকআপ বাধ্যতামূলক

একটি প্রতিস্থাপন A16B-3200-0425 তার FROM মধ্যে কারখানার CNC অপারেটিং সফটওয়্যার সঙ্গে আসে। মেশিন নির্দিষ্ট তথ্য ¢ CNC পরামিতি, PMC সিঁড়ি প্রোগ্রাম, PMC পরামিতি, পিচ ত্রুটি ক্ষতিপূরণ,এবং সংরক্ষিত প্রোগ্রাম ¢ মেমরি মডিউল বাস এবং বোর্ড swap পরে ব্যাকআপ থেকে পুনরুদ্ধার করা আবশ্যক.

মূল বোর্ড অপসারণ করার আগে সমস্ত মেশিন তথ্য ব্যাকআপ করুন. যদি ব্যাকআপ সম্পূর্ণ হয়, তথ্য পুনরুদ্ধার একটি সংজ্ঞায়িত প্রক্রিয়া. একটি ব্যাকআপ ছাড়া,মেশিনটি পুনরুদ্ধার করার জন্য ডকুমেন্টেশন থেকে সেট করা প্যারামিটার পুনর্নির্মাণের প্রয়োজন হয় ️ সময়সাপেক্ষ এবং মেশিনের মূল কনফিগারেশনের ঘনিষ্ঠ জ্ঞান প্রয়োজন.

বোর্ডের সিদ্ধান্ত ব্যর্থ হওয়ার আগে, check control power supply voltages and confirm all backplane and memory module connectors are fully seated — a failing power supply or a partially disengaged connector produces identical symptoms to a failed CPU board at a fraction of the cost.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: বিদ্যুৎ বিপর্যয়ের পরে পাওয়ার-অন করার সময় একটি র্যাম ত্রুটি প্রদর্শিত হয়। A16B-3200-0425 ত্রুটিযুক্ত?

পাওয়ার ব্যর্থতার পরে একটি র্যাম ত্রুটি সাধারণত ব্যাটারি ক্লান্তির কারণে এসআরএমের ডেটা ক্ষতির অর্থ ০ পাওয়ার অফের সময় ব্যাটারি বজায় রাখার পরামিতি ডেটা শেষ হয়ে গেছে।ব্যাটারি ভোল্টেজ চেক করুন এবং এটি প্রতিস্থাপন. ব্যাকআপ থেকে পরামিতি পুনরুদ্ধার করুন. শুধুমাত্র যদি এলার্ম ব্যাটারি প্রতিস্থাপন এবং পরামিতি পুনরুদ্ধারের পরে অব্যাহত থাকে তবে সিপিইউ বোর্ডটি তদন্ত করা উচিত।

প্রশ্ন ২ঃ বজ্রপাতের পর বোর্ডে কোন এলইডি জ্বলছে না। বোর্ডটি কি ক্ষতিগ্রস্ত?

বোর্ডের আগে নিয়ামকের পাওয়ার সাপ্লাই ইউনিটটি পরীক্ষা করুন। বজ্রপাতের ঘটনাগুলি প্রায়শই ক্ষণস্থায়ী ওভারভোল্টেজের মাধ্যমে পাওয়ার সাপ্লাই উপাদানগুলিকে ক্ষতিগ্রস্থ করে।যদি পাওয়ার সাপ্লাই সঠিক ভোল্টেজ প্রদান করছে নাবোর্ডের পাওয়ার ইনপুট এ সরবরাহ ভোল্টেজ পরিমাপ করুন বোর্ডের ত্রুটি আছে বলে সিদ্ধান্ত নেওয়ার আগে।

প্রশ্ন 3: প্রতিস্থাপন বোর্ড ইনস্টল করা হয় এবং নিয়ামক শুরু হয়, কিন্তু মেশিন ফাংশন ভুল আচরণ। ব্যাকআপ থেকে পরামিতি পুনরুদ্ধার করা হয়েছে।

পুনরুদ্ধারের পরে ভুল আচরণ বা ব্যাকআপ অসম্পূর্ণ ছিল বা প্রতিস্থাপন বোর্ডে FROM সফটওয়্যার সংস্করণ মূল থেকে পৃথক।একটি ভিন্ন FROM সংস্করণ কিছু পরামিতি মান ভিন্নভাবে ব্যাখ্যা করতে পারে বা বিভিন্ন ডিফল্ট প্রয়োগ করতে পারে. মূল এবং প্রতিস্থাপন বোর্ডের মধ্যে FROM সংস্করণগুলির তুলনা করুন যদি তারা আলাদা হয় তবে সঠিক FROM সংস্করণ লোড করা আরও প্যারামিটার ত্রুটি সমাধানের আগে প্রথম পদক্ষেপ।

প্রশ্ন ৪ঃ কোন প্রতিস্থাপন বোর্ড না থাকলে সিপিইউ বোর্ডের ত্রুটি কিভাবে নিশ্চিত করা যায়?

সব এলার্ম কোড এবং স্টার্টআপের সময় তাদের ক্রম নথিভুক্ত করুন।বোর্ডের ডায়াগনস্টিক LED সূচক পরীক্ষা করুন তাদের অবস্থা বিন্দুতে শুরু ব্যর্থ মানচিত্র নিয়ামকের রক্ষণাবেক্ষণ ম্যানুয়াল নির্দিষ্ট ত্রুটি পর্যায়ে. রক্ষণাবেক্ষণ ম্যানুয়ালের সিপিইউ বোর্ডের ডায়াগনস্টিক ফ্লোচার্টগুলির সাথে ক্রস-রেফারেন্স এলইডি অবস্থা এবং অ্যালার্ম কোড। এই সম্পূর্ণ তথ্যের সাথে FANUC প্রযুক্তিগত সহায়তার সাথে যোগাযোগ করুন।

প্রশ্ন 5: A16B-3200-0425 কি 16i বা 18i কন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ?

না, A16B-3200-0425 হল F21i-B ভেরিয়েন্ট।এবং 21i A16B-3200 পরিবারের মধ্যে বিভিন্ন প্রধান সিপিইউ বোর্ড স্পেসিফিকেশন ব্যবহার করে16i বা 18i বোর্ডে এই বোর্ড ইনস্টল করার ফলে স্টার্টআপ ব্যর্থ হয়।
