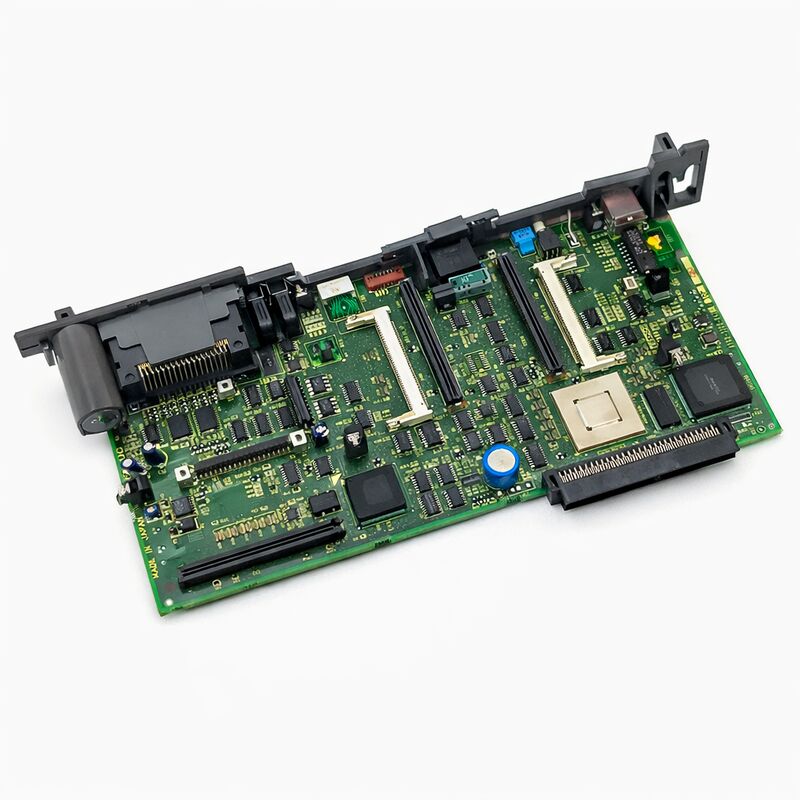

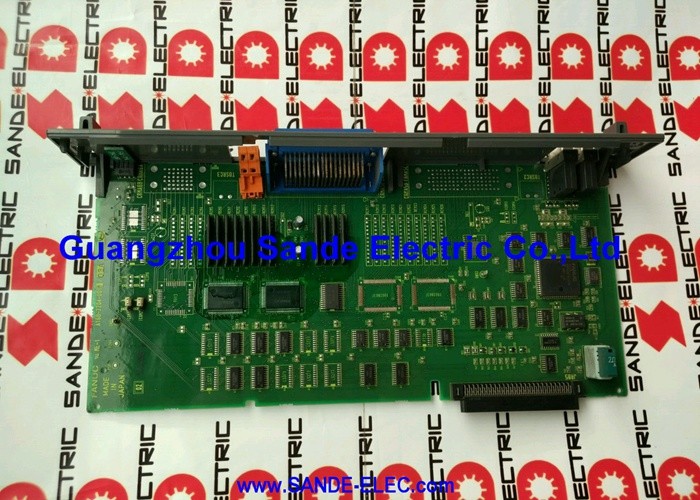

ব্যবহৃত FANUC বোর্ড A16B-3200-0325 A16B32000325 A16B-32OO-O325

FANUC A16B-3200-0325 | প্রধান সিপিইউ পিসিবি, সিরিজ 18i-A / 180i-A — স্ট্যান্ডঅ্যালোন, জাপানে উৎপাদিত, বন্ধ হয়ে গেছে

পার্ট নম্বর: A16B-3200-0325

প্রস্তুতকারক: FANUC Corporation (জাপান)

পণ্যের ধরণ: প্রধান সিপিইউ পিসিবি (স্ট্যান্ডঅ্যালোন প্রধান বোর্ড)

সামঞ্জস্যপূর্ণ সিস্টেম: FANUC সিরিজ 18i-A, 18i-MA, 18i-TA, 180i-A, 180i-MA, 180i-TA

অবস্থা: প্রস্তুতকারকের দ্বারা বন্ধ

সংক্ষিপ্ত বিবরণ

A16B-3200-0325 হল FANUC সিরিজ 18i-A এবং 180i-A সিএনসি সিস্টেমের জন্য প্রধান সিপিইউ পিসিবি। এটি 18i / 180i মডেল A স্ট্যান্ডঅ্যালোন কন্ট্রোল আর্কিটেকচারের মূল বোর্ড — এটি কেন্দ্রীয় বোর্ড যেখানে সিপিইউ প্রসেসর কার্ড, FSSB ড্রাইভার মডিউল, গ্রাফিক্স কার্ড, মেমরি মডিউল এবং অন্যান্য প্লাগ-ইন বোর্ড লাগানো হয়।

সম্পূর্ণ স্ট্যান্ডঅ্যালোন সিএনসি কন্ট্রোল এই প্রধান পিসিবি-র উপর ভিত্তি করে তৈরি।

18i এবং 180i পদবি FANUC-এর মধ্যম থেকে উচ্চ-পারফরম্যান্স i-সিরিজ সিএনসি প্রজন্মের অন্তর্ভুক্ত।

এই কন্ট্রোলারগুলি মেশিনিং সেন্টার, টার্নিং সেন্টার, কম্পাউন্ড মেশিন টুলস এবং অন্যান্য মাল্টি-অ্যাক্সিস অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছিল যেগুলির জন্য একটি সক্ষম কিন্তু কমপ্যাক্ট কন্ট্রোল প্ল্যাটফর্মের প্রয়োজন। 18i-MA এবং 18i-TA উপ-পদবি যথাক্রমে মেশিনিং সেন্টার এবং টার্নিং সেন্টার ভ্যারিয়েন্ট নির্দেশ করে।

180i পদবি একই হার্ডওয়্যার প্ল্যাটফর্মের ওপেন সিএনসি সংস্করণকে অন্তর্ভুক্ত করে, যা সিএনসি কোরের পাশাপাশি পিসি ফাংশনগুলিকে একীভূত করে।

এই বোর্ডটি FANUC দ্বারা বন্ধ করে দেওয়া হয়েছে। এটি সাধারণত A02B-0266-Bxxx সিস্টেম ইউনিট পার্ট নম্বরের মতো স্ট্যান্ডঅ্যালোন সিস্টেম এনক্লোজারে পাওয়া যায়। বোর্ডটি প্লাগ-ইন পেরিফেরাল পিসিবি ছাড়াই সরবরাহ করা হয় — প্রতিটি প্লাগ-ইন কার্ড তার নিজস্ব পার্ট নম্বর সহ একটি পৃথক উপাদান।

মূল স্পেসিফিকেশন

স্ট্যান্ডঅ্যালোন আর্কিটেকচার

A16B-3200-0325 হল FANUC-এর স্ট্যান্ডঅ্যালোন সিএনসি কনফিগারেশনের প্রধান বোর্ড। একটি স্ট্যান্ডঅ্যালোন কন্ট্রোলে, সিএনসি ইলেকট্রনিক্স অপারেটর প্যানেল থেকে একটি পৃথক ক্যাবিনেটে রাখা হয়। প্রধান পিসিবি হল এই কন্ট্রোল ইউনিটের ব্যাকপ্লেন।

সিপিইউ প্রসেসিং, FSSB সার্ভো কমিউনিকেশন, গ্রাফিক্স এবং মেমরির জন্য প্লাগ-ইন বোর্ডগুলি স্ট্যান্ডঅ্যালোন এনক্লোজারের মধ্যে প্রধান পিসিবি-র সাথে সংযুক্ত হয়।

এটি FANUC-এর এলসিডি-মাউন্টেড ডিজাইন থেকে ভিন্ন, যেখানে প্রধান সিপিইউ বোর্ড ডিসপ্লে স্ক্রিনের পিছনে অপারেটর প্যানেল অ্যাসেম্বলিতে একত্রিত হয়।

স্ট্যান্ডঅ্যালোন আর্কিটেকচার আরও সম্প্রসারণের নমনীয়তা দেয় — আরও প্লাগ-ইন স্লট বিস্তৃত বিকল্প বোর্ডের জন্য জায়গা দেয় — এবং এটি আরও জটিল মেশিন টুল অ্যাপ্লিকেশনের জন্য ব্যবহৃত কনফিগারেশন যেখানে উচ্চ বিকল্প লোডিং থাকে।

A16B-3200-0325 হল 18i/180i প্রধান বোর্ডের মডেল A সংস্করণ।

পরবর্তী মডেল B প্রধান বোর্ড একটি ভিন্ন পার্ট নম্বর (A16B-3200-0421 এবং সম্পর্কিত) ব্যবহার করে। দুটি অদলবদলযোগ্য নয় — মডেল A এবং মডেল B-এর মধ্যে প্লাগ-ইন বোর্ড আর্কিটেকচার এবং সংযোগকারী সংজ্ঞা ভিন্ন।

প্রতিস্থাপন সোর্সিং করার আগে সর্বদা মডেল প্রজন্ম নিশ্চিত করুন।

18i / 180i প্ল্যাটফর্ম প্রসঙ্গ

সিরিজ 18i-A তার প্রজন্মের জন্য একটি সক্ষম মধ্য-পরিসরের সিএনসি প্ল্যাটফর্ম ছিল। এটি কার্যকরভাবে চার থেকে ছয়টি অ্যাক্সিস পরিচালনা করত, একটি বিস্তৃত বিকল্প সেট সমর্থন করত এবং 1990 এবং 2000 এর দশকে উত্পাদিত বিভিন্ন ধরণের মেশিন টুলে স্থাপন করা হয়েছিল।

এই মেশিনগুলির অনেকগুলি আজও সক্রিয় উৎপাদনে রয়েছে।

180i-A ভ্যারিয়েন্ট ওপেন সিএনসি কার্যকারিতা যোগ করে — একই হার্ডওয়্যারে সিএনসি কার্নেলের পাশাপাশি চলমান একটি উইন্ডোজ-ভিত্তিক পিসি পরিবেশ। এটি মেশিন নির্মাতাদের কাস্টম অপারেটর ইন্টারফেস এবং ডেটা ম্যানেজমেন্ট অ্যাপ্লিকেশন তৈরি করতে সক্ষম করেছিল।

প্রধান পিসিবি হার্ডওয়্যার একই; পার্থক্যটি সফ্টওয়্যার এবং কন্ট্রোল র‍্যাকে ইনস্টল করা অতিরিক্ত পিসি হার্ডওয়্যারের মধ্যে রয়েছে।

18i-A এবং 180i-A উভয়ই তাদের প্রধান বোর্ড হিসাবে A16B-3200-0325-এর উপর নির্ভর করে। যখন এই বোর্ডটি ব্যর্থ হয়, তখন পুরো কন্ট্রোলটিও ব্যর্থ হয়।

প্রতিস্থাপন কন্ট্রোল হার্ডওয়্যারকে অপারেশনাল অবস্থায় ফিরিয়ে আনে, প্লাগ-ইন বোর্ড এবং সফ্টওয়্যার পুনরায় লোড করে সিস্টেমটি সম্পূর্ণ করার জন্য।

বোর্ড প্লাগ-ইন পিসিবি ছাড়াই সরবরাহ করা হয়

A16B-3200-0325 শুধুমাত্র প্রধান বোর্ড। কোনো প্লাগ-ইন বোর্ড — সিপিইউ কার্ড, FSSB মডিউল, গ্রাফিক্স কার্ড, FROM/SRAM মেমরি, DRAM — অন্তর্ভুক্ত নয়।

এগুলি পৃথক উপাদান, প্রতিটির নিজস্ব পার্ট নম্বর রয়েছে।

এই প্রধান বোর্ড প্রতিস্থাপন করার সময়, মূল সিস্টেমের প্লাগ-ইন বোর্ডগুলি সাধারণত প্রতিস্থাপনে স্থানান্তর করা যেতে পারে, যদি সেগুলি ক্ষতিগ্রস্ত না হয়।

যদি প্রধান বোর্ড ব্যর্থ হওয়ার ঘটনায় প্লাগ-ইন বোর্ডগুলি ক্ষতিগ্রস্ত হয়, তবে সেগুলি আলাদাভাবে সোর্স করতে হবে।

নতুন প্রধান বোর্ডে ইনস্টল করার আগে প্রতিটি প্লাগ-ইন বোর্ডের অবস্থা নিশ্চিত করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: 18i-A স্ট্যান্ডঅ্যালোন কন্ট্রোল বুট হবে না। প্রধান বোর্ডের সমস্ত এলইডি বন্ধ। রোগ নির্ণয় কোথা থেকে শুরু করা উচিত?

পাওয়ার-আপে সমস্ত এলইডি বন্ধ সহ একটি প্রধান বোর্ড নির্দেশ করে যে বোর্ডে কোনও কন্ট্রোল পাওয়ার পৌঁছাচ্ছে না। কন্ট্রোল পাওয়ার সাপ্লাই পরীক্ষা করুন — সাধারণত স্ট্যান্ডঅ্যালোন এনক্লোজারের মধ্যে একটি 5V / 24V সাপ্লাই বোর্ড।

নিশ্চিত করুন যে পাওয়ার সাপ্লাইয়ের ইনপুট ভোল্টেজ সঠিক এবং এর আউটপুট ভোল্টেজগুলি স্পেসিফিকেশনের মধ্যে রয়েছে।

পাওয়ার সাপ্লাই বোর্ড ব্যর্থ হওয়া পাওয়ার-আপে একটি প্রধান পিসিবি ব্যর্থ হওয়ার চেয়ে অনেক বেশি সাধারণ। যদি পাওয়ার সাপ্লাই নিশ্চিতভাবে ভালো হয় এবং এলইডি বন্ধ থাকে, তবে প্রধান বোর্ডটি ত্রুটির প্রার্থী হয়ে ওঠে।

প্রশ্ন ২: কন্ট্রোল পাওয়ার আপ হয় এবং FANUC বুট স্ক্রিন প্রদর্শন করে কিন্তু স্বাভাবিক অপারেশনে অগ্রসর হয় না। সাধারণ কারণ কী?

18i-A সিস্টেমে বুট স্ক্রিন আটকে থাকা সাধারণত একটি FROM বা SRAM সমস্যা — হয় FROM মডিউল সঠিকভাবে পড়া যায় না, FROM বিষয়বস্তু ক্ষতিগ্রস্ত হয়েছে, অথবা SRAM ডেটা (প্যারামিটার) অবৈধ। বুট মেনুতে অ্যাক্সেস করুন এবং FROM মডিউলের অবস্থা পরীক্ষা করুন।

বুট স্ক্রিন থেকে একটি FROM পরীক্ষা করার চেষ্টা করুন। যদি FROM যাচাইকরণে ব্যর্থ হয়, তবে স্বাভাবিক অপারেশন পুনরায় শুরু করার আগে FROM মডিউলের মনোযোগ প্রয়োজন।

প্রশ্ন ৩: 18i-B (মডেল B) সিস্টেমের প্লাগ-ইন বোর্ডগুলি কি A16B-3200-0325 (মডেল A)-তে ব্যবহার করা যেতে পারে?

না। মডেল A এবং মডেল B প্লাগ-ইন বোর্ডগুলি অদলবদলযোগ্য নয়। সংযোগকারী সংজ্ঞা, বোর্ডের ফর্ম ফ্যাক্টর এবং কিছু ক্ষেত্রে সফ্টওয়্যার সংস্করণ দুটি মডেল প্রজন্মের মধ্যে ভিন্ন।

শুধুমাত্র মডেল A সামঞ্জস্যপূর্ণ প্লাগ-ইন বোর্ডগুলি A16B-3200-0325 প্রধান বোর্ডের সাথে ব্যবহার করুন। মেশিনের মূল যন্ত্রাংশের তালিকা থেকে বা বর্তমানে ইনস্টল করা বোর্ডগুলির লেবেল থেকে মডেল A বোর্ডগুলি সনাক্ত করুন।

প্রশ্ন ৪: A16B-3200-0325 প্রতিস্থাপনের পরে, প্যারামিটারগুলি কি স্বয়ংক্রিয়ভাবে প্লাগ-ইন বোর্ড থেকে স্থানান্তরিত হয়?

প্যারামিটারগুলি SRAM মডিউলে — একটি প্লাগ-ইন বোর্ড — সংরক্ষণ করা হয়। যদি SRAM মডিউলটি ক্ষতিগ্রস্ত না হয় এবং নতুন প্রধান বোর্ডে স্থানান্তর করা হয়, তবে এটিতে থাকা প্যারামিটারগুলি প্রতিস্থাপনের পরে উপলব্ধ হবে।

মেরামতের সময় যেকোনো পাওয়ার-অফ সময়কালে ডেটা ধরে রাখার জন্য SRAM ব্যাটারি অবশ্যই কার্যকরী হতে হবে।

উৎপাদনে মেশিন ফিরিয়ে দেওয়ার আগে যেকোনো বোর্ড প্রতিস্থাপনের পরে সর্বদা প্যারামিটারগুলি সঠিক এবং সম্পূর্ণ কিনা তা যাচাই করুন।

প্রশ্ন ৫: মেশিনটি 18i-MA ভ্যারিয়েন্ট চালায়। A16B-3200-0325 কি 18i-TA এবং 180i ভ্যারিয়েন্টের জন্যও উপযুক্ত?

হ্যাঁ। A16B-3200-0325 হল সিরিজ 18i-A / 180i-A প্ল্যাটফর্মের প্রধান বোর্ড এর ভ্যারিয়েন্ট জুড়ে — 18i-MA, 18i-TA, 180i-MA, 180i-TA, এবং মডেল A প্রজন্মের মধ্যে অন্যান্য।

মেশিনিং সেন্টার (MA) এবং টার্নিং সেন্টার (TA) উপ-প্রকারগুলির মধ্যে পার্থক্য প্রধানত সফ্টওয়্যার কনফিগারেশন এবং প্যারামিটারগুলিতে, প্রধান বোর্ড হার্ডওয়্যারে নয়।

বোর্ডটি নিজেই প্ল্যাটফর্ম জুড়ে সাধারণ।
