| উৎপত্তি স্থল | জাপান |
| পরিচিতিমুলক নাম | FANUC |
| সাক্ষ্যদান | CE ROHS |
| মডেল নম্বার | A16B-3200-0190 |

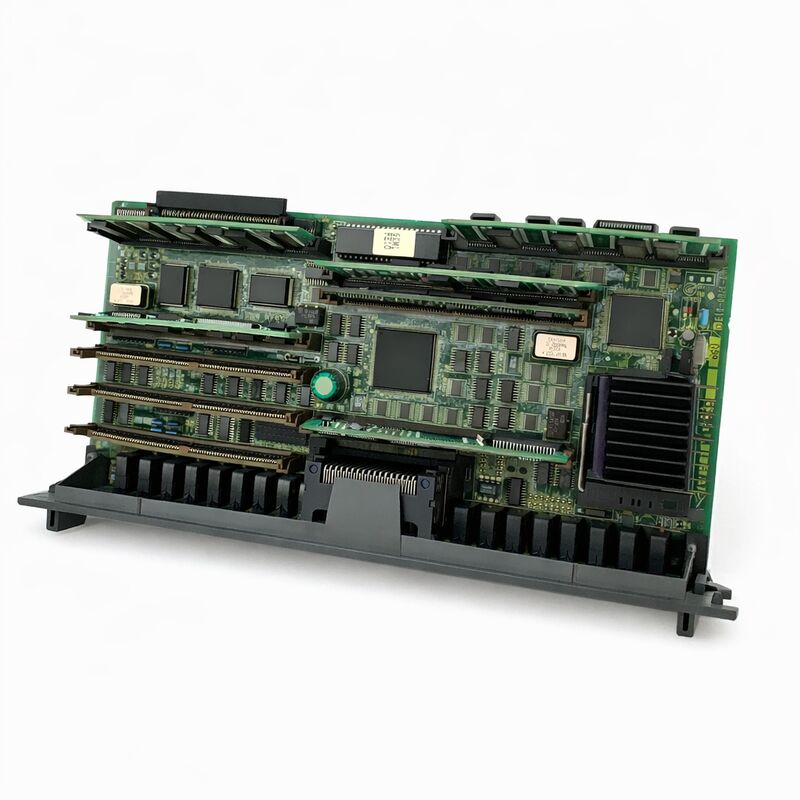

FANUC A16B-3200-0190 হল প্রধান সিপিইউ বোর্ড — মাস্টার পিসিবি — FANUC সিরিজ 16 মডেল C CNC-এর।"16C" পদবিটি FANUC সিরিজ 16 লাইনেজের শেষ মডেলটিকে চিহ্নিত করে: 16A এবং 16B এটি পূর্ববর্তী ছিল, এবং 16i এটি অনুসরণ করেছিল, কিন্তু 16C ছিল সিরিজ 16 আর্কিটেকচারের প্রোডাকশন-ম্যাচিউর সংস্করণ যা 1990-এর দশকের শেষের দিকে ইনস্টল করা মেশিন টুলের বৃহত্তম সংখ্যায় উপস্থিত হয়েছিল।
এই কন্ট্রোল জেনারেশনের উপর নির্মিত মেশিন টুল — প্রধানত C-অক্ষ এবং লাইভ টুলিং সহ CNC লেদ, সম্পূর্ণ 5-অক্ষ ক্ষমতা সহ মেশিনিং সেন্টার, এবং জটিল কনট্যুর গ্রাইন্ডিং প্রোফাইল সহ সিলিন্ড্রিক্যাল গ্রাইন্ডার — বিশ্বব্যাপী স্বয়ংচালিত, মহাকাশ, এবং নির্ভুল উপাদান প্রস্তুতকারকদের নির্ভুল উত্পাদন কর্মশক্তি ছিল।
A16B-3200-0190 পূর্ববর্তী A16B-3200 সিরিজের বোর্ড (যেমন সিরিজ 16B-এর জন্য -0090) থেকে এর 9টি DIMM-স্টাইলের মডিউল স্লটের মাধ্যমে স্বীকৃত, পূর্ববর্তী প্রজন্মের তুলনায় কম স্লট সহ।
এই নয়টি স্লট উন্নত সিরিজ 16C CNC কার্যকারিতার জন্য প্রয়োজনীয় সম্পূর্ণ মডিউল সেট ধারণ করে: প্রধান RAM মডিউল, FROM মডিউল (সিস্টেম সফ্টওয়্যার এবং অপশন রেজিস্ট্রেশন), স্পিন্ডল মডিউল (অ্যানালগ বা সিরিয়াল), সার্ভো মডিউল (অক্ষ নিয়ন্ত্রণের জন্য), PMC মডিউল (ল্যাডার লজিক প্রসেসর), CRTC মডিউল (ডিসপ্লে কন্ট্রোলার), এবং যদি একটি পিসি-সংযুক্ত ওপেন CNC কনফিগারেশন ব্যবহার করা হয় তবে যেকোনো HSSB যোগাযোগ মডিউল।
কিছু স্লট একটি ন্যূনতম-কনফিগারেশন মেশিনে খালি থাকতে পারে; অন্যরা বোর্ডটিকে তার পূর্ণ ক্ষমতা সীমাতে নিয়ে যায়।
বোর্ডের 6-অক্ষ ক্ষমতা একটি প্রধান স্পেসিফিকেশন — এর মানে হল A16B-3200-0190 ছয়টি CNC-নিয়ন্ত্রিত সার্ভো অক্ষ পর্যন্ত গতি সমন্বয় করতে পারে, যা বেশিরভাগ 4-অক্ষ লেদ (X, Z, C, Y), 5-অক্ষ মেশিনিং সেন্টার (X, Y, Z, A, B), এবং 6-অক্ষ সিস্টেম (X, Y, Z প্লাস তিনটি ঘূর্ণনশীল অক্ষ) এর চাহিদা পূরণ করে।
এই অক্ষ সংখ্যা বোর্ডের হার্ডওয়্যার ক্ষমতা এবং ইনস্টল করা সার্ভো মডিউলের সংমিশ্রণ দ্বারা নির্ধারিত হয় — তবে A16B-3200-0190-এর ডিজাইন FANUC সিরিজ 16C-এর জন্য অফার করা OPTION PCB এক্সপেনশন বোর্ড এবং RISC প্রসেসরের সম্পূর্ণ পরিসরকে সমর্থন করে, যার মধ্যে অতিরিক্ত পাথ কন্ট্রোল এবং হাই-স্পিড ইন্টারপোলেশন প্রসেসিংয়ের জন্য সাব-সিপিইউ বোর্ড অন্তর্ভুক্ত রয়েছে।
মূল স্পেসিফিকেশন
| মান | CNC সিরিজ |
|---|---|
| 16C (16-MC, 16-TC, 160-MC, 18-TC) | সর্বোচ্চ অক্ষ |
| 6 | মডিউল স্লট |
| 9 DIMM-স্টাইলের স্লট | স্পিন্ডল |
| একক এবং টুইন স্পিন্ডল সমর্থন | সরবরাহ শর্ত |
| শুধুমাত্র বোর্ড — কোনো SMD মডিউল নেই | ওজন |
| প্রায় 1 কেজি | অবস্থা |
| প্রস্তুতকারকের দ্বারা বন্ধ করা হয়েছে | উৎপত্তি |
| জাপান | নয়টি DIMM স্লট — কোথায় কী যায় |
সিরিজ 16C সংযোগ ম্যানুয়ালে (FANUC B-61393E বা সমতুল্য) স্লট অ্যাসাইনমেন্টগুলি নথিভুক্ত করা হয়েছে, যা যেকোনো বোর্ড প্রতিস্থাপনের জন্য হাতে থাকা উচিত।
সিরিজ 16-MC মেশিনিং সেন্টার ইনস্টলেশনে একটি সম্পূর্ণ-কনফিগার করা A16B-3200-0190-এ সাধারণত যে মডিউলগুলি থাকে:
DRAM মডিউল:
CNC প্রসেসরের জন্য ভলাটাইল ওয়ার্কিং মেমরি — ইনস্টল করা মডিউল ভ্যারিয়েন্টের উপর নির্ভর করে 3.5MB বা 2.5MB এর সাধারণ ক্ষমতা। প্রতিটি পাওয়ার সাইকেলে পরিষ্কার করা হয়; DRAM হারানো CNC-কে ইনিশিয়ালাইজ করতে ব্যর্থ করে।SRAM মডিউল:
মেশিন প্যারামিটার, পার্ট প্রোগ্রাম, PMC ডেটা, টুল অফসেট টেবিল, এবং ওয়ার্ক কোঅর্ডিনেট অফসেটের জন্য ব্যাটারি-ব্যাকড নন-ভোলাটাইল মেমরি — মেশিনের সবচেয়ে গুরুত্বপূর্ণ ডেটা স্টোর।ব্যাটারি ব্যাকআপ পাওয়ার সাইকেল জুড়ে এই ডেটা বজায় রাখে; ব্যাটারি শেষ হয়ে গেলে ডেটা হারানো যায় এবং 16C সিস্টেমে এটি সবচেয়ে সাধারণ রক্ষণাবেক্ষণ ঘটনা।
FROM মডিউল:
CNC সিস্টেম সফ্টওয়্যার, সার্ভো প্যারামিটার, এবং অপশন রেজিস্ট্রেশন ডেটা বহনকারী ফ্ল্যাশ ROM।FROM CNC-এর সফ্টওয়্যার সংস্করণ এবং কোন অপশনগুলি (গ্রাফিক ডিসপ্লে, DNC2, মাল্টিপল পাথ কন্ট্রোল, ইত্যাদি) সক্রিয় করা হয়েছে তা নির্ধারণ করে। একই হার্ডওয়্যার দিয়ে নির্মিত বিভিন্ন মেশিনের FROM-এ মেশিন টুল বিল্ডার যা কিনেছে তার উপর নির্ভর করে ভিন্ন অপশন রেজিস্ট্রেশন থাকতে পারে।
স্পিন্ডল মডিউল:
CNC সিপিইউ এবং স্পিন্ডল ড্রাইভ এমপ্লিফায়ারের মধ্যে ইন্টারফেস — অ্যানালগ (±10V ভেলোসিটি কমান্ড, পুরানো অ্যানালগ স্পিন্ডল ড্রাইভের জন্য) বা সিরিয়াল (1990-এর দশকের মাঝামাঝি থেকে ব্যবহৃত FANUC সিরিয়াল স্পিন্ডল এমপ্লিফায়ার সিস্টেমের জন্য)।স্পিন্ডল মডিউলের প্রকার মেশিনে ইনস্টল করা স্পিন্ডল ড্রাইভ সিস্টেমের সাথে মিলতে হবে।
সার্ভো মডিউল:
CNC সিপিইউ এবং FSSB (FANUC সিরিয়াল সার্ভো বাস) বা অক্ষ নিয়ন্ত্রণের জন্য অ্যানালগ সার্ভো এমপ্লিফায়ারের মধ্যে ইন্টারফেস। এই মডিউলটি CNC-এর প্রসেসর এবং সার্ভো এমপ্লিফায়ারের মধ্যে রিয়েল-টাইম সার্ভো লুপ ডেটা বিনিময় পরিচালনা করে।PMC মডিউল:
মেশিনের PMC ল্যাডার লজিক কার্যকর করার জন্য ডেডিকেটেড প্রসেসর — মেশিন-স্পেসিফিক পিএলসি প্রোগ্রাম যা মেশিন টুল বিল্ডার দ্বারা লিখিত এবং সমস্ত মেশিন ফাংশন (ATC, কুল্যান্ট, চিপ কনভেয়ার, অক্ষ ইন্টারলক, এম-কোড এক্সিকিউশন) পরিচালনা করে।PMC মডিউল প্রধান CNC সিপিইউ থেকে স্বাধীনভাবে নিজস্ব প্রসেসর চালায়।
CRT/গ্রাফিক্স মডিউল (CRTC):
CNC সিপিইউ এবং অপারেটর প্যানেল ডিসপ্লের মধ্যে ইন্টারফেস, CNC-এর এলসিডি বা সিআরটি স্ক্রিনের জন্য ভিডিও সিগন্যাল জেনারেশন পরিচালনা করে।A16B-3200-0190 প্রতিস্থাপন — কী করতে হবে
পুরানো বোর্ড সরানোর আগে: সমস্ত CNC প্যারামিটার মেমরি কার্ড, ইউএসবি, বা আরএস-232 (কোন ইন্টারফেস উপলব্ধ তার উপর নির্ভর করে) তে ব্যাকআপ করুন। সমস্ত পার্ট প্রোগ্রাম ব্যাকআপ করুন। পিএলসি ল্যাডার প্রোগ্রাম ব্যাকআপ করুন।
FROM মডিউল পার্ট নম্বর এবং সফ্টওয়্যার সংস্করণ নোট করুন। কোন SRAM মডিউল ইনস্টল করা আছে তা নোট করুন এবং এর ব্যাটারি সুস্থ আছে কিনা তা যাচাই করুন।
বোর্ড সোয়াপের সময়: মূল বোর্ড থেকে SRAM মডিউলটি প্রতিস্থাপন বোর্ডে স্থানান্তর করা উচিত — এটি এক ধাপে সমস্ত প্যারামিটার, প্রোগ্রাম, এবং পিএলসি ডেটা সংরক্ষণ করে। মূল বোর্ড থেকে FROM মডিউলটিও স্থানান্তর করা উচিত (সফ্টওয়্যার সংস্করণ এবং অপশন রেজিস্ট্রেশন সংরক্ষণ করে)।
যদি মডিউলগুলি সফলভাবে স্থানান্তরিত হয়, তবে বোর্ডটি কোনো প্যারামিটার রিলোড ছাড়াই সম্পূর্ণ মূল কনফিগারেশন সহ বুট করা উচিত।
যদি SRAM ডেটা হারিয়ে যায় (মূল বোর্ডে ব্যাটারি ব্যর্থতা, বা SRAM মডিউল প্রতিস্থাপিত হয়): সমস্ত প্যারামিটার ব্যাকআপ থেকে পুনরায় লোড করতে হবে।
মেশিনটিকে পুনরায় হোম করতে হবে, টুল অফসেট পুনরায় প্রবেশ করতে হবে, এবং প্রোডাকশন প্রোগ্রামগুলি যাচাই করতে হবে মেশিনটি উৎপাদনে ফিরে আসার আগে।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
সঠিক। একটি ন্যূনতম মডিউল সেট ছাড়া — অন্তত একটি FROM মডিউল (সিস্টেম সফ্টওয়্যার সরবরাহ করার জন্য) এবং একটি DRAM মডিউল (ওয়ার্কিং মেমরি সরবরাহ করার জন্য) — বোর্ড কোনো কোড কার্যকর করতে পারে না এবং এলইডি আলোকিত অবস্থায় পাওয়ার-অন অবস্থায় থাকবে কিন্তু কোনো ডিসপ্লে বা অতিরিক্ত কার্যকারিতা থাকবে না।
FROM মডিউল হল প্রথম প্রয়োজনীয়তা; এটি ছাড়া, প্রসেসরের কোনো অপারেটিং সিস্টেম লোড করার জন্য নেই।
বাস্তবে, প্রতিস্থাপন বোর্ডগুলি সর্বদা এই উদ্দেশ্যে সরবরাহ করা হয় যে ব্যবহারকারীর মূল FROM, SRAM, এবং অন্যান্য মডিউলগুলি ব্যর্থ বোর্ড থেকে প্রতিস্থাপন বোর্ডে স্থানান্তর করা হবে।
প্রশ্ন 2: সিরিজ 16C বন্ধ করা হয়েছে। এই মেশিনগুলি বজায় রাখা কি এখনও বাস্তবসম্মত, এবং A16B-3200-0190 কি উপলব্ধ?
উভয় ক্ষেত্রেই হ্যাঁ। সিরিজ 16C 1990-এর দশকে খুব বড় সংখ্যায় ইনস্টল করা হয়েছিল এবং ইনস্টল করা বেস এখনও যথেষ্ট। FANUC খুচরা যন্ত্রাংশ — A16B-3200-0190 বোর্ড সহ — উল্লেখযোগ্য পরিমাণে বিশেষ সংস্কার এবং উদ্বৃত্ত বাজারের মাধ্যমে সঞ্চালিত হয়।
স্বীকৃত FANUC মেরামত কেন্দ্রগুলি সংস্কার করা এবং পরীক্ষিত A16B-3200-0190 বোর্ড ধারণ করে যা সম্পূর্ণরূপে ওভারহল করা হয়েছে (সাধারণ উপাদান প্রতিস্থাপন প্লাস 16C টেস্ট রিগে কার্যকরী যাচাইকরণ) এবং 6–12 মাসের ওয়ারেন্টি দ্বারা সমর্থিত।
যেহেতু 16C মেশিন বজায় রাখার বিকল্প প্রায়শই একটি সম্পূর্ণ মেশিন প্রতিস্থাপন যা একটি বোর্ড মেরামত বা প্রতিস্থাপনের খরচের চেয়ে অনেক বেশি, তাই সংস্কারের অর্থনীতি অত্যন্ত অনুকূল।
প্রশ্ন 3: A16B-3200-0190 (16C) কি অন্য বিল্ডারের অন্য 16C মেশিন থেকে A16B-3200-0190 দিয়ে প্রতিস্থাপন করা যেতে পারে?
খালি বোর্ড একই হার্ডওয়্যার, কিন্তু ইনস্টল করা মডিউল সেট — এবং বিশেষ করে FROM মডিউল — মেশিন টুল বিল্ডারের সফ্টওয়্যার সংস্করণ এবং অপশন সেটের জন্য নির্দিষ্ট, এবং SRAM সেই মেশিনের কনফিগারেশনের জন্য নির্দিষ্ট ডেটা ধারণ করে।
একটি ভিন্ন যান্ত্রিক কনফিগারেশন সহ অন্য মেশিনে একটি সম্পূর্ণ মডিউল সেট স্থানান্তর করলে ভুল অক্ষ প্যারামিটার, ভুল স্পিন্ডল কনফিগারেশন, এবং সম্ভবত একটি পিএলসি ল্যাডার তৈরি হবে যা মেশিনের I/O ওয়্যারিংয়ের সাথে মেলে না।
নিরাপদ পদ্ধতি হল মূল ব্যর্থ মেশিন থেকে মডিউলগুলি প্রতিস্থাপন বোর্ডে স্থানান্তর করা, নতুন হার্ডওয়্যারে মূল মেশিনের কনফিগারেশন পুনরুদ্ধার করা।
প্রশ্ন 4: A16B-3200-0190-এর জন্য RISC প্রসেসর বিকল্পের তাৎপর্য কী?
A16B-3200-0190 একটি ঐচ্ছিক RISC প্রসেসর অ্যাড-অন বোর্ডকে সমর্থন করতে পারে যা জটিল ইন্টারপোলেশন গণনাকে নাটকীয়ভাবে ত্বরান্বিত করে — বিশেষ করে 5-অক্ষ সিমালটেনিয়াস মেশিনিং, হাই-স্পিড কনট্যুর কাটিং, এবং NURBS স্প্লাইন ইন্টারপোলেশনের জন্য প্রাসঙ্গিক।
এই বিকল্প সহ কেনা মেশিনগুলিতে RISC প্রসেসর বোর্ড লাগানো থাকে; এটি ছাড়া মেশিনগুলি সমস্ত গণনার জন্য প্রধান সিপিইউ-এর প্রসেসরের উপর নির্ভর করে, যা জটিল টুলপাথের জন্য অর্জনযোগ্য গতি সীমিত করে।
RISC প্রসেসর একটি পৃথক সাব-বোর্ড, একটি প্লাগ-ইন DIMM মডিউল নয়, এবং যদি মূল মেশিনটি এই বিকল্প সহ সজ্জিত থাকে তবে এটি আলাদাভাবে সোর্স এবং ফিট করতে হবে।
প্রশ্ন 5: CNC স্বাভাবিকভাবে বুট করে কিন্তু অবস্থানে থাকাকালীন অক্ষগুলি ধীরে ধীরে সরে যায়। এটি কি একটি প্রধান বোর্ডের ত্রুটি?
ধীর অক্ষের ড্রিফট সাধারণত একটি সার্ভো প্যারামিটার সমস্যা, প্রধান বোর্ডের হার্ডওয়্যার ত্রুটি নয় — বিশেষ করে, এটি প্রায়শই ভুল ভেলোসিটি লুপ গেইন, ভুল পজিশন লুপ গেইন, বা সার্ভো মোটরের এনকোডার রেজোলিউশন এবং CNC প্যারামিটার সেটিংসের মধ্যে অমিলের কারণে ঘটে।
প্রধান বোর্ডে ত্রুটি আছে বলে সিদ্ধান্ত নেওয়ার আগে, যেকোনো সাম্প্রতিক বোর্ড প্রতিস্থাপন বা প্যারামিটার রিসেটের পরে সমস্ত সার্ভো প্যারামিটার সঠিকভাবে পুনরুদ্ধার করা হয়েছে কিনা তা যাচাই করুন।
যদি ড্রিফট কোনো রক্ষণাবেক্ষণ কার্যকলাপ ছাড়াই হঠাৎ আবির্ভূত হয়, তবে সার্ভো এমপ্লিফায়ারে কোনো অ্যালার্ম কোড আছে কিনা তা পরীক্ষা করুন — সার্ভো এমপ্লিফায়ারে একটি ব্যর্থ ভেলোসিটি লুপ উপাদানও ড্রিফট ঘটাতে পারে যা সিএনসি-তে বলে মনে হয় কিন্তু আসলে ড্রাইভে রয়েছে।
