FANUC প্রসেসর বোর্ড A16B-3200-0060 A16B32000060 A16B-32OO-OO6O

A16B-3200-0060 | FANUC F15-TB / F15-MB Main-C CPU মাদারবোর্ড — লেভেল-আপ CPU বোর্ড / সিরিজ 15-B CNC / টার্নিং এবং মেশিনিং সেন্টার

সিরিজ 15-B — FANUC এর উচ্চ-পারফরম্যান্স ফ্ল্যাগশিপ

FANUC সিরিজ 15-B FANUC-এর CNC পণ্য পরিসরের শীর্ষ স্তর ছিল যখন এটি বর্তমান ছিল। যেখানে সিরিজ 0 সাধারণ-উদ্দেশ্যের মেশিন টুলস পরিবেশন করে এবং সিরিজ 16/18 মধ্য-পরিসরে পরিবেশন করে, সিরিজ 15কে মেশিনের জন্য ইঞ্জিনিয়ার করা হয়েছিল যেগুলি সর্বোচ্চ অক্ষ গণনা, সবচেয়ে জটিল গতি এবং সর্বাধিক প্রোগ্রাম ক্ষমতার দাবি রাখে।

সিরিজ 15-B কনফিগারেশন:

F15-TB (টার্নিং সেন্টার):সিরিজ 15-B সিএনসি লেথের জন্য কনফিগার করা হয়েছে — একাধিক টারেট, সাবস্পিন্ডেল এবং Y-অক্ষ ক্ষমতা সহ মাল্টি-অক্ষ বাঁক কেন্দ্রগুলিকে সমর্থন করে। 15-B জটিল বাঁক-মিলিং কেন্দ্রগুলির জন্য অক্ষ গণনা এবং কম্পিউটিং শক্তি প্রদান করে।

F15-MB (মেশিনিং সেন্টার):মেশিনিং সেন্টারের জন্য সিরিজ 15-B কনফিগার করা হয়েছে — 5-অক্ষের একযোগে ইন্টারপোলেশন, অ্যাডভান্স লুক-হেড কনট্যুরিং এবং সম্পূর্ণ টুল পাথ কন্ট্রোল সহ বড় মাল্টি-অক্ষ মেশিনিং সেন্টারকে সমর্থন করে।

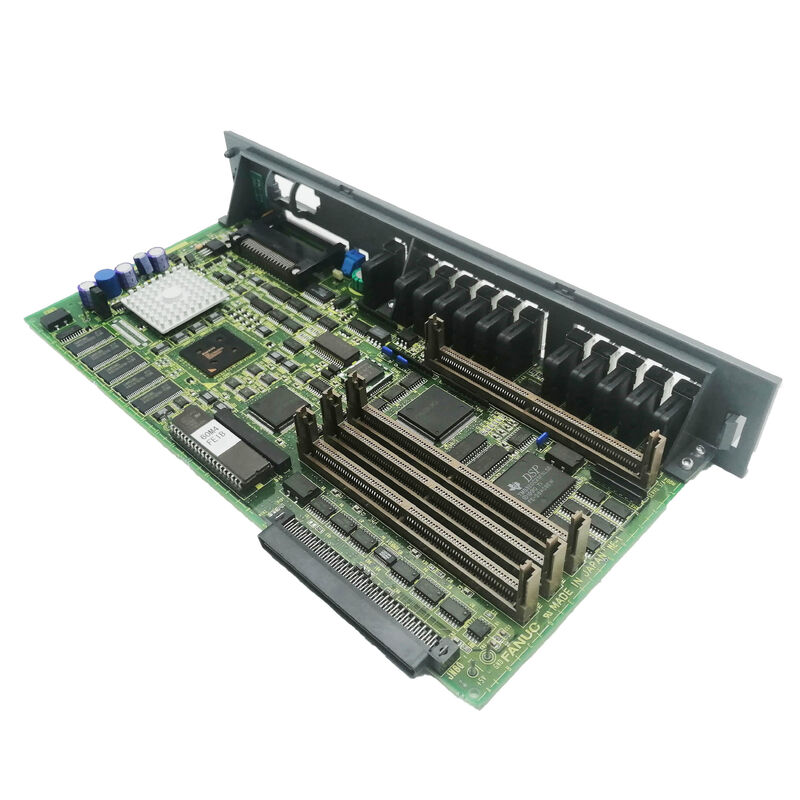

A16B-3200-0060 হল F15-TB এবং F15-MB কনফিগারেশনের জন্য প্রধান CPU মাদারবোর্ড — কেন্দ্রীয় বোর্ড যা অন্য সমস্ত বোর্ড এবং মডিউল প্লাগ ইন বা সংযোগ করে।

মূল পণ্য তথ্য

মাদারবোর্ড আর্কিটেকচার — একটি জটিল সিস্টেমের জন্য ব্যাকপ্লেন

সিরিজ 15-বি একটি জটিল, মাল্টি-বোর্ড সিএনসি সিস্টেম ছিল। প্রধান CPU মাদারবোর্ড শারীরিক এবং বৈদ্যুতিক ব্যাকপ্লেন প্রদান করে যা সংযোগ করে:

• বিকল্প স্লট বোর্ড (সার্ভো ইন্টারফেস, গ্রাফিক প্রসেসর, যোগাযোগ বোর্ড)
• মেমরি মডিউল (সিস্টেম সফ্টওয়্যারের জন্য, পরামিতি এবং প্রোগ্রামগুলির জন্য SRAM)
• CRT বা LCD অপারেটর প্যানেলের জন্য ডিসপ্লে ইন্টারফেস
• মেশিন সংযোগের জন্য সিরিয়াল এবং I/O লিঙ্ক ইন্টারফেস

যখন A16B-3200-0060 ব্যর্থ হয়, সমগ্র CNC ব্যর্থ হয় — অন্য কোনো বোর্ড প্রধান CPU মাদারবোর্ডের অনুপস্থিতির জন্য ক্ষতিপূরণ দিতে পারে না।

অ্যাপ্লিকেশন দৃশ্যকল্প

সিরিজ 15-MB 5-অক্ষ মেশিনিং সেন্টার ব্যর্থতা:একটি FANUC সিরিজ 15-MB মেশিনিং সেন্টার 5-অক্ষের একযোগে কনট্যুরিং সম্পাদন করে একটি সম্পূর্ণ CNC ব্যর্থতা বিকাশ করে। প্রধান CPU বোর্ড চিহ্নিত করা হয়. A16B-3200-0060 সোর্স করা হয়েছে এবং বিদ্যমান বিকল্প বোর্ড এবং মেমরি মডিউলগুলি পুনরায় ইনস্টল করা হয়েছে, সম্পূর্ণ 5-অক্ষ CNC অপারেশন পুনরুদ্ধার করছে।

সিরিজ 15-টিবি মাল্টি-টারেট লেদ রক্ষণাবেক্ষণ:ওয়াই-অক্ষ এবং সাবস্পিন্ডেল সহ একটি জটিল টুইন-টার্নিং সেন্টার - সিরিজ 15-টিবি প্ল্যাটফর্ম চালাচ্ছে - একটি প্রধান বোর্ড প্রতিস্থাপনের প্রয়োজন। A16B-3200-0060 লেভেল-আপ মেইন-সি বোর্ড সম্পূর্ণ মাল্টি-অক্ষ ক্ষমতা পুনরুদ্ধার করে।

FAQ

প্রশ্ন 1: সিরিজ 15-A এবং 15-B এর মধ্যে পার্থক্য কী এবং এই বোর্ড কি উভয়ের জন্য প্রযোজ্য?

A16B-3200-0060 বিশেষভাবে 15-B (F15-TB, F15-MB) প্ল্যাটফর্মের জন্য বর্ণনা করা হয়েছে। সিরিজ 15-A ছিল পূর্ববর্তী হার্ডওয়্যার প্রজন্ম; আপডেটেড হার্ডওয়্যার সহ 15-B অনুসরণ করা হয়েছে। এই দুটি হার্ডওয়্যার প্রজন্মের জন্য প্রধান বোর্ডগুলি বিনিময়যোগ্য নয়। অর্ডার করার আগে নেমপ্লেট থেকে মেশিনের সিএনসি হার্ডওয়্যার জেনারেশন নিশ্চিত করুন।

প্রশ্ন 2: A16B-3200-0060 প্রতিস্থাপন করলে কি CNC প্যারামিটার মুছে যায়?

সিরিজ 15-B-এর CNC প্যারামিটারগুলি SRAM মডিউলগুলিতে থাকে — প্রধান CPU বোর্ড থেকে আলাদা প্লাগ-ইন বোর্ড। যদি SRAM মডিউলগুলি প্রতিস্থাপন A16B-3200-0060 এ অক্ষত স্থানান্তর করা হয়, তবে সমস্ত পরামিতি সংরক্ষিত হয়। যদি SRAM মডিউলগুলিও ক্ষতিগ্রস্ত হয়, তাহলে ব্যাকআপ থেকে একটি সম্পূর্ণ প্যারামিটার পুনরুদ্ধার প্রয়োজন। সমস্ত সিরিজ 15-B প্যারামিটার এবং প্রোগ্রামগুলির নিয়মিত ব্যাকআপ অপরিহার্য প্রতিরোধমূলক অনুশীলন।

প্রশ্ন 3: কোন বিকল্প বোর্ডগুলি A16B-3200-0060 এ প্লাগ করে?

সিরিজ 15-B বিকল্পের আর্কিটেকচার মেশিন কনফিগারেশন দ্বারা পরিবর্তিত। প্রধান CPU বোর্ডে ইনস্টল করা বা সংযুক্ত করা সাধারণ বিকল্প বোর্ডগুলির মধ্যে রয়েছে: সার্ভো ইন্টারফেস কার্ড, গ্রাফিক প্রসেসর কার্ড, যোগাযোগ বোর্ড (RS-232C, ইথারনেট), এবং PMC এক্সটেনশন বোর্ড। সিস্টেমটি সম্পূর্ণ কনফিগার করা ক্ষমতার সাথে কাজ করার জন্য এই সমস্ত বোর্ডগুলিকে অবশ্যই প্রতিস্থাপনের প্রধান বোর্ডে সঠিকভাবে পুনরায় ইনস্টল করতে হবে।

Q4: A16B-3200-0060 কি সিরিজ 150-এও ব্যবহৃত হয়?

FANUC সিরিজ 150 হল সিরিজ 15 প্ল্যাটফর্মের একটি উচ্চ-অক্ষ-গণনা বৈকল্পিক যা স্থানান্তর লাইন এবং মাল্টি-অক্ষ অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়। A16B-3200-0060 সিরিজ 150 কনফিগারেশনে প্রযোজ্য কিনা তা সিরিজ 150 কন্ট্রোলারের নির্দিষ্ট হার্ডওয়্যার ভেরিয়েন্টের উপর নির্ভর করে। একটি সিরিজ 150 অ্যাপ্লিকেশনের জন্য অর্ডার করার আগে প্রযোজ্য হার্ডওয়্যার ডকুমেন্টেশন থেকে নিশ্চিত করুন।
