FANUC ROBOTICS অপশন বোর্ড PCB A16B-3200-0054 A16B32000054 A16B-32OO-OO54

A16B-3200-0054∙ FANUC Option 3 PMC-RC PCB Series 16 CNC / Robot Controller Interface / A16B-3200 সিরিজ অপশন বোর্ড

পিএমসি-আরসি রবট যোগাযোগের সাথে মেশিন নিয়ামক

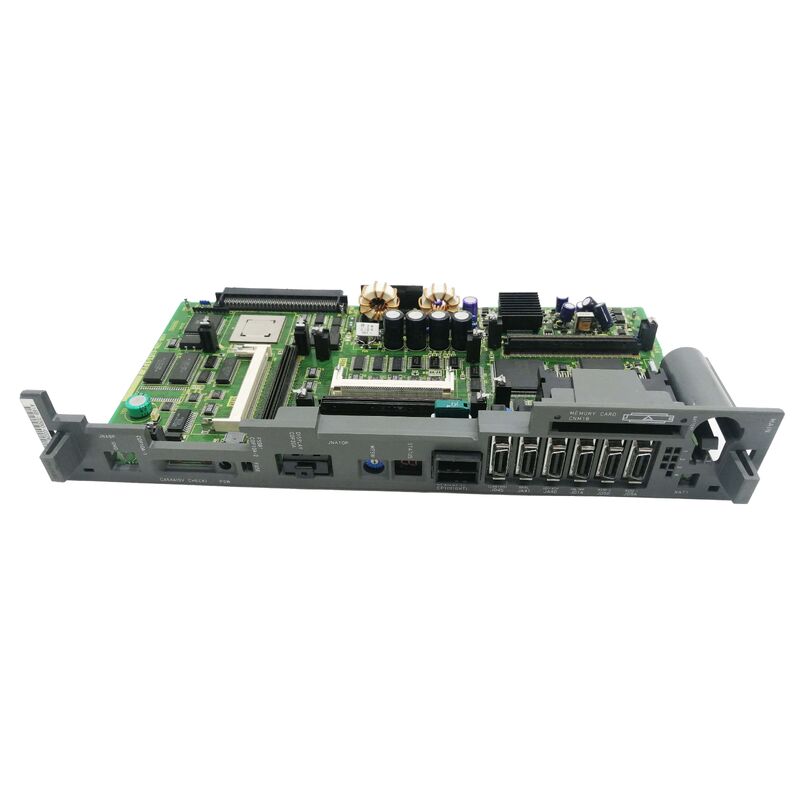

A16B-3200-0054 হল FANUC সিরিজ 16 CNC এর PMC-RC কনফিগারেশনের জন্য অপশন 3 PCB।পিএমসি (প্রোগ্রামযোগ্য মেশিন কন্ট্রোলার) হল সিএনসির ইন্টিগ্রেটেড পিএলসি ¢ সিএনসির মূল অক্ষের অন্তর্ভুক্তি ফাংশনের বাইরে সমস্ত মেশিন অপারেশনগুলির জন্য মেশিন টুলের ক্রমিক যুক্তি সম্পাদন করে.

পিএমসি-আরসি-তে "আরসি" নামকরণ এটিকে সিরিজ ১৬ পিএমসির রোবট কন্ট্রোলারের যোগাযোগের রূপ হিসাবে চিহ্নিত করে।পিএমসি-আরসি সিরিজ 16 সিএনসিকে একটি সংযুক্ত FANUC রোবট নিয়ামকের সাথে যোগাযোগ করতে সক্ষম করে:

রোবট-মেশিন ইন্টিগ্রেশনঃএকটি সিএনসি মেশিনিং সেন্টার একটি ফ্যানুক রোবটের সাথে একসাথে কাজ করতে পারে যা ওয়ার্কপিস লোড এবং আনলোড করে, ফিক্সচার পরিবর্তন করে বা ইনলাইন পরিদর্শন করে।পিএমসি-আরসি পিসিবি সিএনসি এবং রোবট নিয়ামকের মধ্যে সমন্বিত অপারেশন জন্য যোগাযোগ ইন্টারফেস প্রদান করে.

হ্যান্ডশেকিং এবং interlocking:পিএমসি-আরসি মেশিন টুল এবং রোবটের মধ্যে নিরাপত্তা interlocks এবং অপারেশনাল handshaking পরিচালনা করে, নিশ্চিত করে যে রোবট মেশিনের কর্মক্ষেত্রে প্রবেশ করতে পারে না যখন স্পিন্ডল চলছে,এবং মেশিন একটি চক্র শুরু করতে পারবেন না যখন রোবট কাজ এনভেলপ ভিতরে হয়.

পণ্য সম্পর্কিত মূল তথ্য

'অপশন ৩' ️অপশন বোর্ড সিস্টেম

FANUC সিরিজ 16 সিএনসি সিস্টেমগুলি একটি বিকল্প স্লট আর্কিটেকচার ব্যবহার করে যেখানে নির্দিষ্ট পিসিবিগুলি বেস সিএনসি কনফিগারেশনের বাইরে সক্ষমতা যুক্ত করে।"অপশন 3" নামকরণ A16B-3200-0054কে সিরিজ 16 কন্ট্রোল র্যাকের তৃতীয় বিকল্প স্লট বোর্ড হিসেবে চিহ্নিত করে.

সিরিজ 16 সিএনসি আর্কিটেকচারের অপশন বোর্ডগুলি সংজ্ঞায়িত বিভাগগুলিতে ক্ষমতা প্রসারিত করেঃ

• যোগাযোগের বিকল্প (অতিরিক্ত সিরিয়াল পোর্ট, ফিল্ড বাস অ্যাডাপ্টার)
• পিএমসি সম্প্রসারণ (অতিরিক্ত সিঁড়ি প্রোগ্রাম ক্ষমতা, আই/ও সম্প্রসারণ)
• রোবট যোগাযোগ (পিএমসি-আরসি ইন্টারফেস ¢ এই পণ্য)
• উন্নত প্রক্রিয়াকরণ বিকল্প

পিএমসি-আরসি পিসিবি জন্য বিকল্প 3 স্লট বরাদ্দ এটি সিরিজ 16 নিয়ন্ত্রণ র্যাক একটি নির্দিষ্ট শারীরিক সংযোগকারী অবস্থানে স্থাপন করে। শুধুমাত্র বিকল্প 3 জন্য ডিজাইন বোর্ড এই স্লট কাজ করতে পারেন।

অ্যাপ্লিকেশন দৃশ্যকল্প

সিরিজ ১৬ পিএমসি-আরসি যোগাযোগ ত্রুটিঃএকটি FANUC সিরিজ 16 সিএনসি মেশিনিং সেন্টারে ইন্টিগ্রেটেড রোবট লোডিংয়ের সাথে সিএনসি-রোবট যোগাযোগের ত্রুটিগুলি বিকাশ করে ¢ মেশিন এবং রোবট সমন্বয় হারায়।রোবট কন্ট্রোলার এবং যোগাযোগের ক্যাবলিং যাচাই করার পর, A16B-3200-0054 PMC-RC PCB ত্রুটি হিসাবে চিহ্নিত করা হয়। প্রতিস্থাপন CNC-রোবট যোগাযোগ পুনরুদ্ধার।

সিরিজ ১৬ সিএনসি আপগ্রেড ∙ রোবট একীকরণঃএকটি বিদ্যমান সিরিজ 16 সিএনসি মেশিনিং সেন্টারকে রোবট অংশ লোড করার জন্য আপগ্রেড করা হয়েছে। A16B-3200-0054 বিকল্প 3 স্লটে ইনস্টল করা হয়েছে,সিএনসি এবং নতুন রোবট কন্ট্রোলারের মধ্যে পিএমসি-আরসি যোগাযোগ সক্ষম করে.

প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন 1: একটি স্ট্যান্ডার্ড পিএমসি এবং সিরিজ 16 সিএনসিতে পিএমসি-আরসির মধ্যে পার্থক্য কী?

একটি স্ট্যান্ডার্ড পিএমসি মেশিন টুলের অভ্যন্তরীণ ক্রমিক যুক্তি √ স্পিন্ডল নিয়ন্ত্রণ, শীতল তরল, সরঞ্জাম পরিবর্তন এবং অপারেটর প্যানেল পরিচালনা পরিচালনা করে। The PMC-RC (Robot Controller variant) adds a communication interface that allows the CNC's PMC to exchange signals with an attached FANUC robot controller — enabling coordinated machine-robot operationsA16B-3200-0054 একটি বিকল্প বোর্ড হিসাবে এই অতিরিক্ত ইন্টারফেস ক্ষমতা প্রদান করে।

প্রশ্ন ২ঃ A16B-3200-0054 কি Option 3 এর পরিবর্তে Option 1 বা Option 2 স্লটে ইনস্টল করা যাবে?

না. "অপশন 3" নামকরণটি অবস্থান-নির্দিষ্ট √ বোর্ডটি 16 সিরিজের নিয়ন্ত্রণ র্যাকের বিকল্প 3 স্লটের সংযোগকারী এবং সংকেত বরাদ্দের জন্য ডিজাইন করা হয়েছে।এটি একটি ভিন্ন বিকল্প স্লট ইনস্টল ভুল বা কোন যোগাযোগ উত্পাদন করেপ্রযোজ্য FANUC সিরিজ 16 হার্ডওয়্যার ম্যানুয়াল প্রতিটি অপশন বোর্ড টাইপ কোন অপশন স্লট দখল করে তা নির্ধারণ করে।

প্রশ্ন 3: A16B-3200-0054 অপসারণ বা প্রতিস্থাপন CNC এর যন্ত্র প্রোগ্রাম বা অক্ষ পরামিতি প্রভাবিত করে?

নং. সিএনসি পার্ট প্রোগ্রাম এবং অক্ষের পরামিতিগুলি এসআরএএম এবং এফআরওএম মেমরি মডিউলগুলিতে থাকে, পিএমসি-আরসি বিকল্পের পিসিবিতে নয়। A16B-3200-0054 প্রতিস্থাপন সংরক্ষিত সিএনসি ডেটা প্রভাবিত করে না।রবট যোগাযোগ ফাংশন ব্যবহার করে PMC সিঁড়ি প্রোগ্রাম প্রতিস্থাপনের পরে যাচাই প্রয়োজন হতে পারে ️ সমন্বিত উৎপাদন পুনরায় শুরু করার আগে সঠিক রোবট-মেশিন হ্যান্ডশেক নিশ্চিত করুন.

প্রশ্ন 4: A16B-3200-0054 কি সিরিজ 16 এর জন্য নির্দিষ্ট, অথবা এটি সিরিজ 18 বা 21 সিএনসি সিস্টেমেও কাজ করে?

বোর্ডটি FANUC সিরিজ 16 সিএনসির জন্য নিশ্চিত করা হয়েছে। সিরিজ 16 এবং সিরিজ 18 ঘনিষ্ঠভাবে সম্পর্কিত হার্ডওয়্যার আর্কিটেকচার ভাগ করে নেয় এবং কিছু বিকল্প বোর্ড উভয় জুড়ে সামঞ্জস্যপূর্ণ।A16B-3200-0054 একটি সিরিজ 18 মধ্যে ফাংশন কিনা নির্দিষ্ট নিয়ন্ত্রণ র্যাক এর বিকল্প স্লট স্পেসিফিকেশন উপর নির্ভর করে. 18 সিরিজের সিস্টেমে লাগানোর আগে FANUC সিরিজ 16 / সিরিজ 18 হার্ডওয়্যার ডকুমেন্টেশন থেকে নিশ্চিত করুন।

প্রশ্ন ৫ঃ A16B-3200-0054 প্রতিস্থাপনের পর PMC প্রোগ্রামিংয়ের কোন পরিবর্তন প্রয়োজন?

পিএমসি সিঁড়ি প্রোগ্রাম নিজেই রম / FROM মেমরি মডিউলগুলিতে সংরক্ষণ করা হয়, বিকল্প পিসিবিতে নয়। প্রতিস্থাপন A16B-3200-0054 ইনস্টল করার পরে, বিদ্যমান পিএমসি প্রোগ্রাম চালানো চালিয়ে যায়। তবে,যদি ত্রুটিটি PMC-RC যোগাযোগের কনফিগারেশনের ক্ষতির কারণ হয় (বাউড রেট), প্রোটোকল সেটিংস, ঠিকানা পরামিতি), রোবট-মেশিন সমন্বয় পুনরায় শুরু করার আগে এই সেটিংসগুলি ব্যাকআপ পরামিতি থেকে পুনরায় প্রবেশ করা আবশ্যক।
