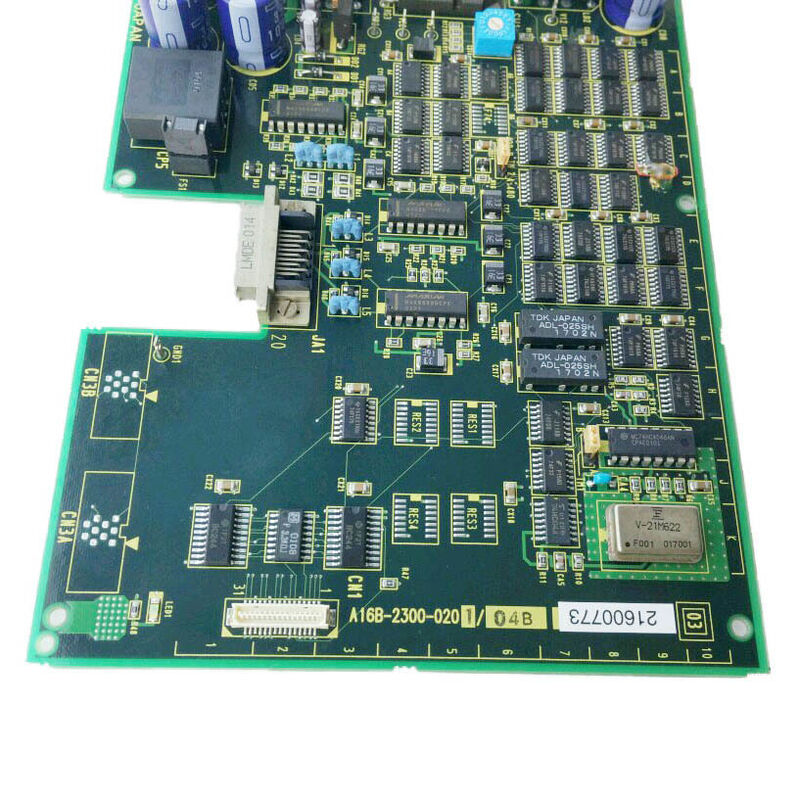

ব্যবহৃত FANUC বোর্ড A16B-2300-0201 A16B-23OO-O2O1 A16B23000201

A16B-2300-0201 | FANUC 8.4-ইঞ্চি কালার LCD কন্ট্রোল PCB — কালার ডিসপ্লে ড্রাইভার / CNC অপারেটর ইন্টারফেস / A16B-2300 সিরিজ

রঙ এলসিডি - অপারেটর পরিবেশে একটি ধাপ পরিবর্তন

FANUC CNC অপারেটর ইন্টারফেসে একরঙা সিআরটি ডিসপ্লে থেকে রঙিন এলসিডিতে রূপান্তর বাস্তবিক উন্নতি এনেছে:

রঙের পার্থক্য:স্ট্যাটাস তথ্য, অ্যালার্ম মেসেজ, টুল পাথ গ্রাফিক্স এবং প্রোগ্রাম কন্টেন্ট সবই কালার কোডিং ব্যবহার করতে পারে। সক্রিয় অক্ষগুলি নিষ্ক্রিয় অক্ষগুলি থেকে একটি ভিন্ন রঙে হাইলাইট করা হয়। অ্যালার্ম বার্তাগুলি লাল রঙে প্রদর্শিত হয়৷ স্বাভাবিক স্থিতি সবুজ রঙে প্রদর্শিত হয়। অপারেটরগুলি একরঙা সমতুল্যগুলির চেয়ে দ্রুত রঙিন তথ্য প্রক্রিয়া করে।

কোন জ্যামিতিক বিকৃতি নেই:সিআরটি ডিসপ্লেগুলি সময়ের সাথে সাথে ডিফ্লেকশন কয়েলের বয়স বাড়ার সাথে সাথে ব্যারেল এবং পিনকুশন বিকৃতি বিকাশ করে। LCD প্যানেলগুলি তাদের পরিষেবা জীবন জুড়ে জ্যামিতিক নির্ভুলতা বজায় রাখে — প্রদর্শিত গ্রিডটি প্রথম দিনের মতো দশ বছর পরে বর্গাকার হয়।

ব্যাকলাইট ধারাবাহিকতা:যদিও CRT ফসফরের উজ্জ্বলতা বছরের পর বছর ব্যবহারে ম্লান হয়ে যায়, LCD ব্যাকলাইটগুলি জীবনের শেষ পর্যন্ত তাদের উজ্জ্বলতা বজায় রাখে এবং তারপরে আরও আকস্মিকভাবে ব্যর্থ হয় — ব্যাকলাইটের পরিষেবা জীবনকে আরও অনুমানযোগ্য করে তোলে।

কমপ্যাক্ট গভীরতা:গভীর CRT টিউব সমাবেশের তুলনায় LCD প্যানেলগুলি শারীরিকভাবে পাতলা। 8.4-ইঞ্চি ফর্ম ফ্যাক্টর একটি কমপ্যাক্ট হাউজিং-এ একটি সম্পূর্ণ রঙিন CNC অপারেটর প্যানেলকে অনুমতি দেয়।

A16B-2300-0201 এই 8.4-ইঞ্চি রঙিন LCD ডিসপ্লে চালায় — সমস্ত নিয়ন্ত্রণ ফাংশন প্রদান করে যা অপারেটরের রঙিন, গ্রাফিক্যাল CNC ইন্টারফেস তৈরি করে।

কী স্পেসিফিকেশন

LCD কন্ট্রোল PCB ফাংশন

ডিসপ্লে ইমেজ তৈরি করতে A16B-2300-0201 একই সাথে বিভিন্ন ফাংশন সঞ্চালন করে:

ভিডিও সংকেত অভ্যর্থনা এবং রূপান্তর:CNC এর ভিডিও আউটপুট সিগন্যাল গ্রহণ করে এবং এটিকে 8.4-ইঞ্চি রঙিন LCD প্যানেলের প্রয়োজনীয় বিন্যাসে রূপান্তর করে — প্যানেলের নেটিভ রেজোলিউশন, রিফ্রেশ রেট এবং সিগন্যাল ভোল্টেজের মাত্রার সাথে মিলে যায়।

রঙ ব্যবস্থাপনা:LCD প্যানেলের কালার ফিল্টার অ্যারেতে থ্রি-চ্যানেল RGB (লাল/সবুজ/নীল) আউটপুট তৈরি করে — পরিষ্কার, পঠনযোগ্য রঙিন ডিসপ্লে বিষয়বস্তুর জন্য প্রয়োজনীয় সম্পূর্ণ কালার গামাট তৈরি করে।

প্রদর্শনের সময়:অনুভূমিক সিঙ্ক্রোনাইজেশন, উল্লম্ব সিঙ্ক্রোনাইজেশন, এবং পিক্সেল ঘড়ির সংকেত তৈরি করে যা ভিডিও সামগ্রীর সাথে LCD প্যানেলের স্ক্যানিংকে সিঙ্ক্রোনাইজ করে।

ব্যাকলাইট নিয়ন্ত্রণ:CCFL বা LED ব্যাকলাইট সার্কিট পরিচালনা করে, উজ্জ্বলতা নিয়ন্ত্রণ করে এবং প্যানেলের আলোকসজ্জা সিস্টেমের জন্য পাওয়ার-অন/পাওয়ার-অফ সিকোয়েন্সিং নিয়ন্ত্রণ করে।

যখন A16B-2300-0201 ব্যর্থ হয়, ডিসপ্লে অন্ধকার হয়ে যায় বা দূষিত রঙের বিষয়বস্তু দেখায় — যখন CNC এর অন্তর্নিহিত মেশিনিং ফাংশনগুলি স্বাভাবিকভাবে চলতে থাকে।

অ্যাপ্লিকেশন দৃশ্যকল্প

কমপ্যাক্ট সিএনসিতে রঙ প্রদর্শন ব্যর্থতা:একটি 8.4-ইঞ্চি রঙের অপারেটর প্যানেল সহ একটি FANUC CNC সিস্টেম তার প্রদর্শন হারায়৷ CNC প্রোগ্রামগুলি সম্পাদন করা এবং I/O-তে সাড়া দিয়ে, প্রধান CNC বোর্ড অক্ষত আছে তা নিশ্চিত করে। A16B-2300-0201 রঙের LCD কন্ট্রোল PCB ত্রুটি হিসাবে চিহ্নিত করা হয়। প্রতিস্থাপন পূর্ণ-রঙের প্রদর্শন পুনরুদ্ধার করে।

প্রদর্শন রঙ দুর্নীতি:একটি 8.4-ইঞ্চি রঙিন LCD প্যানেল ভুল রং বা রঙের রেখা দেখায়। LCD প্যানেল নিজেই ক্ষতিগ্রস্থ নয় তা নিশ্চিত করার পরে, A16B-2300-0201 PCB-এর কালার সিগন্যাল জেনারেশনের ত্রুটি হিসেবে চিহ্নিত করা হয়।

FAQ

প্রশ্ন 1: A16B-2300-0201 ফিট করার পরে কি কোন কনফিগারেশন প্রয়োজন?

না। LCD কন্ট্রোল PCB হল একটি হার্ডওয়্যার উপাদান — এটি CNC থেকে প্রাপ্ত ভিডিও ইনপুটের উপর ভিত্তি করে ডিসপ্লে সিগন্যাল তৈরি করে। ফিট করার পরে কোন সফ্টওয়্যার কনফিগারেশন বা প্যারামিটার পরিবর্তনের প্রয়োজন নেই। ডিসপ্লে পাওয়ার-আপে অবিলম্বে পুনরুদ্ধার করা উচিত।

প্রশ্ন 2: A16B-2300-0201 কি 9.5-ইঞ্চি বা 10.4-ইঞ্চি LCD প্যানেল চালাতে পারে?

না। A16B-2300-0201 বিশেষভাবে 8.4-ইঞ্চি রঙিন LCD প্যানেলের জন্য ক্যালিব্রেট করা হয়েছে। টাইমিং প্যারামিটার, রেজোলিউশন এবং ব্যাকলাইট নিয়ন্ত্রণ 8.4-ইঞ্চি প্যানেলের স্পেসিফিকেশনের সাথে মিলে যায়। একটি 9.5-ইঞ্চি বা 10.4-ইঞ্চি প্যানেলের সাথে এই বোর্ডটি ব্যবহার করলে একটি ভুল চিত্র তৈরি হবে। এই বড় আকারের জন্য, যথাক্রমে A16B-2300-0081 (9.5-ইঞ্চি) বা A16B-2300-0085 (10.4-ইঞ্চি) ব্যবহার করুন।

Q3: A16B-2300-0081 (9.5-ইঞ্চি ভেরিয়েন্ট) এ উল্লিখিত "MMCIV" কী?

MMCIV মানে মাল্টিমিডিয়া কার্ড IV — 9.5-ইঞ্চি ভেরিয়েন্টে একটি অতিরিক্ত সমন্বিত ফাংশন যা মৌলিক রঙের LCD নিয়ন্ত্রণের বাইরে মাল্টিমিডিয়া ক্ষমতা প্রদান করে। A16B-2300-0201-এ MMCIV বা সমতুল্য ফাংশন অন্তর্ভুক্ত কিনা তা নির্দিষ্ট 8.4-ইঞ্চি CNC অপারেটর প্যানেল কনফিগারেশন দ্বারা সংজ্ঞায়িত করা হয় যা এটি পরিবেশন করে।

প্রশ্ন 4: আমি কিভাবে একটি A16B-2300-0201 ব্যর্থতাকে একটি ব্যর্থ 8.4-ইঞ্চি LCD প্যানেল থেকে আলাদা করতে পারি?

একটি ব্যর্থ A16B-2300-0201 নিয়ন্ত্রণ PCB সাধারণত কারণ: নিশ্চিত-অক্ষত ব্যাকলাইট সত্ত্বেও সম্পূর্ণ ফাঁকা প্রদর্শন; দূষিত রঙ সংকেত (পুরো ডিসপ্লে জুড়ে ভুল রং); বা ভিডিও সিঙ্ক্রোনাইজেশনের ক্ষতি (ঘূর্ণায়মান বা অস্থির চিত্র)। একটি ব্যর্থ এলসিডি প্যানেল সাধারণত দেখায়: প্যানেলের পৃষ্ঠের শারীরিক ক্ষতি; আংশিক প্রদর্শন ব্যর্থতা (মৃত অঞ্চল বা আটকে থাকা পিক্সেল); অথবা প্যানেলের নির্দিষ্ট এলাকায় সীমাবদ্ধ চিত্রের মান অবনমিত। কন্ট্রোল বোর্ড বা প্যানেলে ত্রুটি আছে কিনা তা নিশ্চিত করতে একটি পরিচিত-ভাল A16B-2300-0201 PCB-তে অদলবদল করুন।
